数字集成电路
数字集成电路是用来处理数字 信号的集成电路，如逻辑门、 触发器、寄存器等。
数字集成电路通常由逻辑门、 触发器等数字元件集成在一块 芯片上，实现特定的数字逻辑 功能。
数字集成电路广泛应用于计算 机、数字通信、电子测量等领 域。
数字集成电路的设计和制造同 样需要较高的技术和经验，因 为其性能受到很多因素的影响 ，如延迟、功耗、噪声等。
可变电容器
总结词
容量可调，常用于调谐、振荡等电路。
详细描述
可变电容器由一组旋转或可调的电极组成，通过改变电极间的距离或相对位置来改变容量。它主要用于调谐、振 荡等电路中，实现频率的调节和信号的选频等功能。
电解电容器
总结词
容量大、成本低，但稳定性较差。
详细描述
电解电容器是一种特殊类型的电容器，其容量较大，成本较低，但稳定性较差。它由一个电解膜和两 个金属电极组成，电解膜作为介质。电解电容器的容量随电压的增大而减小，因此常用于低频滤波和 旁路等场合。
可调电感器
定义
用途
可调电感器是一种电感量可调的电子 元件，通常通过调节磁芯的位置或加 入不同数量的磁芯来改变电感量。
可调电感器主要用于需要调整电感量 的场合，如无线通信设备、电视调谐 器和测量仪器等。
工作原理
通过改变磁芯的位置或加入不同数量 的磁芯，可调电感器可以调节磁场强 度和电感量。
变压器
01
微处理器与微控制器
微控制器是一种集成了处理器、存储器、输入 输出接口等功能的集成电路，主要用于嵌入式
系统、智能仪表等领域。
微处理器和微控制器的应用非常广泛，涉及到工业控 制、智能家居、医疗设备等领域。
微处理器是一种高性能的处理器，具有高速的 运算和控制能力，主要用于计算机、服务器等 领域。

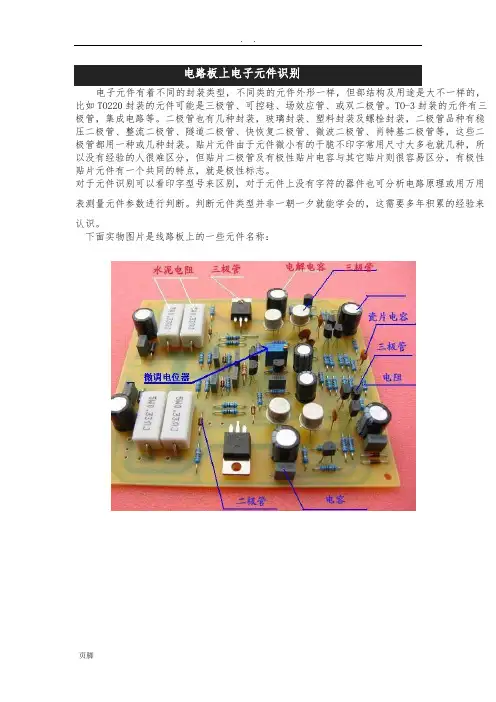

电路板上电子元件识别
电子元件有着不同的封装类型，不同类的元件外形一样，但部结构及用途是大不一样的，比如TO220封装的元件可能是三极管、可控硅、场效应管、或双二极管。

TO-3封装的元件有三极管，集成电路等。

二极管也有几种封装，玻璃封装、塑料封装及螺栓封装，二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等，这些二极管都用一种或几种封装。

贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种，所以没有经验的人很难区分，但贴片二极管及有极性贴片电容与其它贴片则很容易区分，有极性贴片元件有一个共同的特点，就是极性标志。

对于元件识别可以看印字型号来区别，对于元件上没有字符的器件也可分析电路原理或用万用
表测量元件参数进行判断。

判断元件类型并非一朝一夕就能学会的，这需要多年积累的经验来
认识。

下面实物图片是线路板上的一些元件名称：。

4．多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形
式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的
相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应
用于对电阻实行精密调整的场合。
2021/7/23
14
电阻的标称及识别方法
电阻阻值的标称一般使用色环方法表 示。其中有4环和5环之分，4环电阻误差比 5环电阻要大，一般用于普通电子产品上， 而5环电阻一般都是金属氧化膜电阻，主要 用于精密设备或仪器上。
在热敏电阻器特性的有效部分其电阻值随温度增加而增加当温度增加到某一特定值时电阻值呈阶跃式增加电阻值随温度而增加的电阻器vdr图示符742021精选ppt热敏电阻热敏电阻是利用半导体或高分子材料电阻率温度的影响变化很大的性质制成的温度敏感器件热敏电阻主要用于温度检测温度补偿过电流保护继电器时间延迟电机启动等方面
第四色环 误差
±5% ±10%
19
5位色环
10-1
±1％ 1
7
5
2021/7/23
在读色环电阻时，应正确识别第一色 环，一般第一色环距电阻头较近。
20
4位色环 103
±5％
2
7
如果只有3条色环，则代表
此电阻的允许误差为±20％
2021/7/23
21
其他事项
在电路图中电阻器和电位器的单位标注规则。阻值在兆欧 以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注 2.7M。
不标单位的数字表示法：许多电容受体积的限制，其表面经常不标注单 位。但都遵循一定的识别规则。当数字小于1时，默认单位为微法,当数字 大于等于1时，默认单位为皮法 。 用2－4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表 示数值的量级。字母为m、u、n、p。字母m表示毫法（10 -3F）、u表示 微法（10 -6F）、 n表示毫微法（10 -9F）、P表示微微法（10-12F）。字母有时也表示小数 点。如33m表示33000 u F；47n表示0 ．047 u F；3 u 3表示3．3 u F； 5n9表示5900pF； 2P2表示 2．２pF。另外也有些是在数字前面加R，则 表示为零点几微法，即 R表示小数点，如 R22表示0．22pF。

（4）电位器的检测。检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑， 开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻 体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器 阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测：
①、用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万 用表的指针不动或阻值相差很多，则表明该电位器已损坏。
精确度为
、
、
通过外观的标记识别。
、和
等的精密电阻。电阻的类别可以
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在 电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，常用、 常见的有 型碳膜电阻、 型金属膜电阻、 型线绕电阻，还有近年来开始广泛 应用的片状电阻。型号命名很有规律，第一个字母 代表电阻；第二个字母的意义 是： －碳膜， －金属， －线绕，这些符号是汉语拼音的第一个字母。在国产 老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是 型的。而红颜色的 电阻，是 型的。一般老式电子产品中，以绿色的电阻居多。因为金属膜电阻虽然 精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，且能满足民用产品要 求。常见的是 瓦的色环碳膜电阻，它是电子产品和电子制作中用的最多的。当然 在一些微型产品中，会用到 瓦的电阻。再者就是微型片状电阻，它是贴片元件 家族的一员，以前多见于进口微型产品中，现在国产产品中亦能见到。
所经历的时间 。
当选用 作开关元件时，应注意它的允许功耗和响应速度能否满足要求。
表 1-3-5 几种 光敏电阻的参数
7
1.3.4 最灵敏的感温元件——热敏电阻 半导体热敏电阻是利用半导体材料的热敏特性工作的半导体电阻。它是用对温度 变化极为敏感的半导体材料制成的其阻值随温度变化发生极明显的变化。 热敏电阻主要用在温度测量、温度控制、温度补偿、自动增益调整、微波功率测 量、火灾报警、红外探测及稳压、稳幅等方面，是自动控制设备中重要元件。热敏电 阻按其结构分为直热式和旁热式两大类。直热敏式热敏电阻一般是用锰、镁、钴、镍
