光纤-导光原理,结构与分类1

光纤导光原理和光纤材料光纤是一种能够将光信号进行传输的光学材料，它由一个或者多个折射率较高的纤芯包围一个折射率较低的包层构成。

光纤导光原理是指光线在光纤中的传播方式和原理。

在光纤中，光信号通过不断的反射，遵循折射率不同的原理，使得信号能够在纤芯中一直传输下去。

光纤材料则是指用于制造光纤的材料，其中最常用的材料是二氧化硅和聚合物。

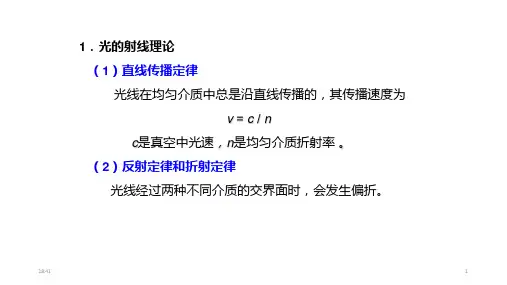

光纤导光原理可以通过几何光学和电磁光学来解释。

几何光学认为光线在光纤中是沿着直线传播的，而反射是由于入射光线角度超过了临界角而发生的，也就是光线在从一个介质中经过一个界面进入另一个介质时，入射角大于一个特定的角度时，就会发生反射。

而电磁光学从波动的角度来解释光线在光纤中的传播，认为光纤中存在着多个传播模式，每个模式对应着不同的传播角度和频率。

通过折射率的不同，可以根据光线的入射角来选择不同的传播模式。

对于光纤材料来说，要求具有较高的透明度、低的损耗和足够的强度。

其中最常用的材料是二氧化硅，它具有优异的物理和化学性质，能够提供较低的损耗、高的透明度和较好的热稳定性。

二氧化硅光纤又分为单模光纤和多模光纤，单模光纤是指只能传输一个模式的光信号，通常用于远距离传输和高速通信。

而多模光纤则可以传输多个模式的光信号，通常用于短距离传输。

除了二氧化硅，聚合物也是一种常用的光纤材料。

聚合物光纤具有低损耗、较高的透明度和可塑性，可以根据需要制造不同尺寸和形状的光纤。

与二氧化硅光纤相比，聚合物光纤通常用于短距离传输和低速通信。

除了二氧化硅和聚合物，还有其他材料如石英、玻璃等也可以用于制造光纤。

这些材料具有不同的特性和用途，可以根据具体的需求选择相应的材料。

光纤导光原理和光纤材料的研究和应用在现代通信和光学技术中起到了重要的作用。

通过研究光纤导光原理，可以优化光纤的设计和制造，提高光纤的传输效率和稳定性。

同时，不断研究新的光纤材料和技术，可以拓展光纤的应用领域，如医学、测量、传感和光学仪器等。

光纤的导光原理
光纤的导光原理是基于全反射现象的。

全反射是光线从光密介质射向光疏介质时发生的现象，当入射角大于临界角时，光线将完全反射回原介质中，不会发生折射。

光纤由一个中心的光导芯和包围其外部的光护套组成。

光导芯通常由高折射率的材料制成，而光护套由低折射率的材料制成。

当光线进入光导芯时，由于光导芯的折射率高于光护套，光线会在界面上发生全反射。

光线在光导芯内部沿着弯曲的路径传输。

这是因为当光线到达光纤弯曲处时，其入射角将超过临界角，从而发生全反射并沿着弯曲的路径继续传播。

因此，光纤能够在弯曲、弯折和弯曲的路径上有效地传输光线。

为了增强光纤的导光效果，光导芯通常被包裹在折射率较低的光护套中。

光护套的主要作用是减小光线发生泄漏和损耗。

通过选择合适的折射率差和尺寸，可以使光线在光导芯和光护套之间形成有效的全反射条件，从而提高光纤的导光效率。

光纤的导光原理使得它们在通信和光学传感器等领域得到了广泛应用。

其高速率、大带宽和抗干扰能力使其成为现代通信系统的理想选择。

同时，光纤的小尺寸和灵活性使其适用于各种环境和应用场景。

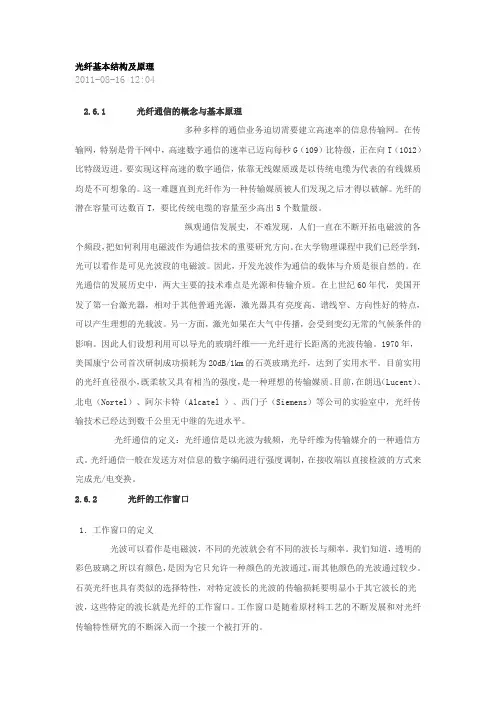

光纤基本结构及原理2011-08-16 12:042.6.1 光纤通信的概念与基本原理多种多样的通信业务迫切需要建立高速率的信息传输网。

在传输网，特别是骨干网中，高速数字通信的速率已迈向每秒G（109）比特级，正在向T（1012）比特级迈进。

要实现这样高速的数字通信，依靠无线媒质或是以传统电缆为代表的有线媒质均是不可想象的。

这一难题直到光纤作为一种传输媒质被人们发现之后才得以破解。

光纤的潜在容量可达数百T，要比传统电缆的容量至少高出5个数量级。

纵观通信发展史，不难发现，人们一直在不断开拓电磁波的各个频段，把如何利用电磁波作为通信技术的重要研究方向。

在大学物理课程中我们已经学到，光可以看作是可见光波段的电磁波。

因此，开发光波作为通信的载体与介质是很自然的。

在光通信的发展历史中，两大主要的技术难点是光源和传输介质。

在上世纪60年代，美国开发了第一台激光器，相对于其他普通光源，激光器具有亮度高、谱线窄、方向性好的特点，可以产生理想的光载波。

另一方面，激光如果在大气中传播，会受到变幻无常的气候条件的影响。

因此人们设想利用可以导光的玻璃纤维——光纤进行长距离的光波传输。

1970年，美国康宁公司首次研制成功损耗为20dB/1km的石英玻璃光纤，达到了实用水平。

目前实用的光纤直径很小，既柔软又具有相当的强度，是一种理想的传输媒质。

目前，在朗迅（Lucent）、北电（Nortel）、阿尔卡特（Alcatel ）、西门子（Siemens）等公司的实验室中，光纤传输技术已经达到数千公里无中继的先进水平。

光纤通信的定义：光纤通信是以光波为载频，光导纤维为传输媒介的一种通信方式。

光纤通信一般在发送方对信息的数字编码进行强度调制，在接收端以直接检波的方式来完成光/电变换。

2.6.2 光纤的工作窗口1．工作窗口的定义光波可以看作是电磁波，不同的光波就会有不同的波长与频率。

我们知道，透明的彩色玻璃之所以有颜色，是因为它只允许一种颜色的光波通过，而其他颜色的光波通过较少。

光纤的结构及分类光纤是由高折射率的核心和低折射率的包层组成的一种传输光信号的特殊导光材料。

其主要结构包括核心、包层和包层外的绝缘覆盖层。

光纤的分类可以根据其传输模式、纤芯直径和波长等不同因素进行划分。

一、光纤的结构1. 核心（Core）：光纤的核心是由高折射率的材料组成，其主要作用是传输光信号。

核心的直径通常在5-10微米之间，不同类型的光纤核心材料有不同的特性，如镀金、氧化硅、氮化硅、掺铒光纤等。

2. 包层（Cladding）：包层是由低折射率的材料包裹核心的外部层，其主要作用是限制光信号在核心中的传输，避免信号的丢失和衰减。

包层的折射率通常比核心小0.1-0.5个百分点，以保证光信号在核心和包层之间产生全反射并得以传输。

3. 包层外的绝缘覆盖层（Buffer Coating）：为了保护光纤不受外界环境的影响，通常在包层外面再包裹一层绝缘覆盖层，用来防止光纤被损坏和保持其稳定的传输性能。

二、光纤的分类1.根据传输模式分：光纤可以分为单模光纤和多模光纤两种。

- 单模光纤（Single-mode Fiber）：单模光纤的核心直径较小，一般在8-10微米之间，适用于长距离、高速、高容量的通信传输。

由于其只允许一种光模式通过，并具有低损耗和高带宽等优点，因此在长距离通信系统中得到广泛应用。

- 多模光纤（Multimode Fiber）：多模光纤的核心直径较大，一般在50-62.5微米之间，适用于短距离、低速、低容量的数据传输。

由于其允许多个光模式通过，并具有较大的接口尺寸和低制造成本等优点，因此在局域网、数据中心和短距离通信系统中得到广泛应用。

2.根据纤芯直径分：光纤可以分为粗芯光纤和细芯光纤两种。

- 粗芯光纤（大芯径光纤，Large Core Fiber）：粗芯光纤的纤芯直径一般大于50微米，适用于低成本、简单安装和短距离通信。

由于其光损耗较大，带宽较小，主要用于家庭网络、CCTV监控等领域。

- 细芯光纤（小芯径光纤，Small Core Fiber）：细芯光纤的纤芯直径一般小于50微米，适用于高容量、高速、长距离通信。

光纤维知识点归纳总结一、光纤的基本原理光纤传播的基本原理是全反射原理。

光在光纤中的传播是由于光在光密介质与光疏介质之间反射所致。

当光线入射在两种介质交界面上，发生的折射和反射是由折射率决定的。

而光纤通过改变折射率的设计，使得当光线沿着光纤传输时，不会发生漏光，从而保证了光信号的传输。

二、光纤的结构光纤通常由芯、包层和外护套组成。

芯是光纤传输光信号的主体，包层用于约束和保护光信号，外护套则用于保护光纤本身以及增强其机械性能。

光纤的结构设计与材料的选择对光信号的传输性能有着重要的影响。

三、光纤的类型根据光纤芯和包层的折射率，可以将光纤分为单模光纤和多模光纤。

单模光纤是指在光纤芯中只有一条光路，适用于远距离通信和高速数据传输；多模光纤是指光纤芯中存在多条光路，适用于短距离通信和局域网传输。

另外，光纤还可根据其传输性能和应用环境的不同分为标准单模光纤、非标单模光纤、高分子光纤等类型。

四、光纤的传输特性光纤的传输特性主要包括传输损耗、色散、非线性效应等。

传输损耗是指光信号在光纤传输过程中损失的能量，主要包括吸收损耗、散射损耗、泄漏损耗等。

色散是指光信号在光纤中传播速度与光波长有关，从而引起信号失真的现象。

非线性效应是指光信号在光纤中传播过程中出现的非线性光学效应，如光子效应、拉曼效应等。

五、光纤的应用光纤在通信领域被广泛应用，包括长距离传输、城市通信、局域网、光纤传感等。

同时，光纤还在医学、军事、工业、科研等领域也有着重要的应用，如光纤传感器、激光器、光纤放大器等。

光纤作为一种重要的光学传输介质，在信息通信、光电子技术、生物医学、制造技术等众多领域都有着重要的应用价值。

通过了解光纤的基本原理、结构、类型、传输特性和应用，我们可以更深入地理解光纤技术的发展和应用前景。

希望本文对大家有所帮助，欢迎指正补充。

光纤光缆的结构与分类光纤光缆是使用光导纤维传输光信号的通信线缆。

它由多种材料和结构组成，根据用途的不同，可以分成多种不同的类型。

下面将详细介绍光纤光缆的结构和分类。

1. 纤芯（Core）：纤芯是光信号在光纤中传输的核心部分，通常由高折射率的材料（如石英）组成。

纤芯的直径决定了光纤的传输性能，通常有50微米（μm）和62.5微米两种规格。

2. 包层（Cladding）：包层是包裹在纤芯外部的一层低折射率材料，通常由石英或塑料制成。

包层的作用是使光信号在纤芯内部反射，防止信号能量的损失。

3. 套层（Coating）：套层是包裹在包层外的一层保护材料，通常由聚合物制成。

套层的主要作用是保护光纤免受机械和环境的损害。

4. 强化材料（Strength member）：强化材料是纤芯、包层和套层的支撑结构，通常由玻璃或塑料制成。

强化材料的作用是增加光缆的强度和耐张力。

5. 护套（Jacket）：护套是位于光缆外部的一层保护材料，通常由聚合物制成。

护套的作用是保护光缆免受外部环境的侵害，如湿度、温度和化学腐蚀等。

1. 单模光纤（Single-mode fiber）：单模光纤的纤芯直径较小，通常为9微米（μm），光信号只能沿着一个路径传输。

由于传输距离较长且传播损耗较低，单模光纤常用于远距离通信和长距离数据传输。

2. 多模光纤（Multi-mode fiber）：多模光纤的纤芯直径较大，通常有50微米（μm）和62.5微米两种规格。

光信号可以沿着多个路径传输，但传输距离较短且传播损耗较高。

多模光纤常用于局域网（LAN）和短距离数据传输。

3. 双芯光纤（Dual-core fiber）：双芯光纤是一种特殊的光纤结构，具有两个纤芯，可以同时传输两个独立的信号。

双芯光纤常用于家庭网络和有线电视传输等应用。

4.光缆结构分类：根据光缆的结构和用途的不同，光缆可以分为室内光缆、室外光缆、敷设光缆、桥架光缆、井道光缆等。

室内光缆常用于局域网和数据中心等室内通信网络；室外光缆常用于长距离通信线路和城市光纤骨干网；敷设光缆常用于光缆敷设任务；桥架光缆常用于桥梁和铁路等特殊环境下的通信；井道光缆常用于建筑物内的光缆敷设。
