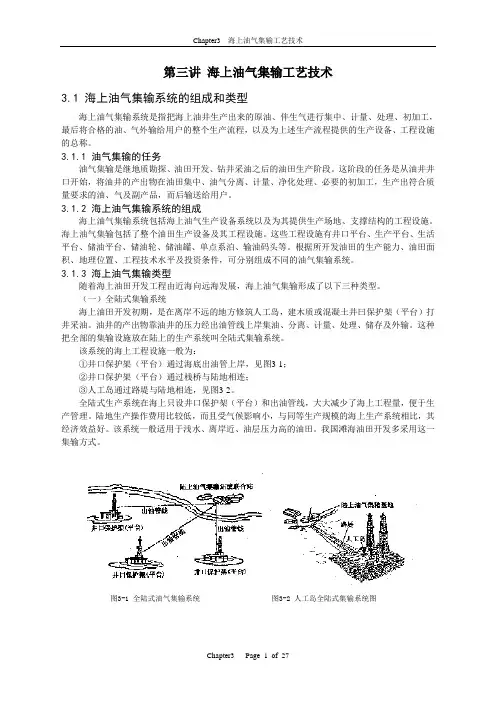

第三讲海上油气集输工艺技术3.1 海上油气集输系统的组成和类型海上油气集输系统是指把海上油井生产出来的原油、伴生气进行集中、计量、处理、初加工，最后将合格的油、气外输给用户的整个生产流程，以及为上述生产流程提供的生产设备、工程设施的总称。
3.1.1 油气集输的任务油气集输是继地质勘探、油田开发、钻井采油之后的油田生产阶段。
这阶段的任务是从油井井口开始，将油井的产出物在油田集中、油气分离、计量、净化处理、必要的初加工，生产出符合质量要求的油、气及副产品，而后输送给用户。
3.1.2 海上油气集输系统的组成海上油气集输系统包括海上油气生产设备系统以及为其提供生产场地、支撑结构的工程设施。
海上油气集输包括了整个油田生产设备及其工程设施。
这些工程设施有井口平台、生产平台、生活平台、储油平台、储油轮、储油罐、单点系泊、输油码头等。
根据所开发油田的生产能力、油田面积、地理位置、工程技术水平及投资条件，可分别组成不同的油气集输系统。
3.1.3 海上油气集输类型随着海上油田开发工程由近海向远海发展，海上油气集输形成了以下三种类型。
（一）全陆式集输系统海上油田开发初期，是在离岸不远的地方修筑人工岛，建木质或混凝土井曰保护架（平台）打井采油。
油井的产出物靠油井的压力经出油管线上岸集油、分离、计量、处理、储存及外输。
这种把全部的集输设施放在陆上的生产系统叫全陆式集输系统。
该系统的海上工程设施一般为：①井口保护架（平台）通过海底出油管上岸，见图3-1；②井口保护架（平台）通过栈桥与陆地相连；③人工岛通过路堤与陆地相连，见图3-2。
全陆式生产系统在海上只设井口保护架（平台）和出油管线，大大减少了海上工程量，便于生产管理。
陆地生产操作费用比较低，而且受气候影响小，与同等生产规模的海上生产系统相比，其经济效益好。
该系统一般适用于浅水、离岸近、油层压力高的油田。
我国滩海油田开发多采用这一集输方式。
图3-1 全陆式油气集输系统图3-2 人工岛全陆式集输系统图（二）半海半陆式集输系统随着油田开发地点水深的增加、离岸距离加大、钢导管架平台的发展和应用，全陆式集输系统已不能适用。
油气集输图文一、绪论1. 把分散的油井所生产的石油、伴生天然气和其他产品集中起来，经过必要的处理、初加工，合格的油和天然气分别外输到炼油厂和天然气用户的工艺全过程称为油气集输。
2. 油气集输主要包括油气分离、油气计量、原油脱水、天然气净化、原油稳定、轻烃回收等工艺。
3. 油田生产中的“三脱”是指油气收集和输送过程中的原油脱水、原油脱天然气和天然气脱轻质油。
4. 油田生产中的“三回收”是指汗水回收、天然气回收和轻质油回收。
5. 试分析原油外输前需进行脱水的原因？答：从井中采出的原油一般都含有一定数量的水，而原油含水多了会给造成浪费，增加设备，多耗能;原油中的水多数含有盐类，加速了设备、容器和管线的腐蚀;在石油炼制过程中，水和原油一起被回热时，水会急速激化膨胀，压力上升，影响炼厂正常操作和产品质量，甚至会发生爆炸。
因此外输原油前，需进行脱水，使含水量要求不超过0.5％。
6. 原油脱气：通过油气分离器和原油稳定装置把原油中的气态轻烃组分脱离出去的工艺过程。
7. 油气计量：是指对石油和天然气流量的测定。
主要分为油井产量计量和外输流量计量两种。
8. 油井产量计量：是指对单所生产的油量和生产气量的测定，它是进行油井管理、掌握油层动态的关键资料数据。
9. 外输计量：是对石油和天然气输送流量的测定，它是输出方和接收方进行油气交接经营管理的基本依据。
10. 油气计量站：它主要由集油阀组（俗称总机关）和单井油气计量分离器组成，在这里把数口油井产品集中在一起，轮流对各单井的产油气量分别进行计量。
11. 计量接转站：有的油气计量站因油压较低，增加了缓冲缺勤和输油泵等外输设备，这种油气小站叫计量接转站，既然进行油气讲师还承担原油接转任务。
12. 转油站：是把数座计量（接转）站来油集中在一起，进行油气分离、油气计量、加热沉降和油气转输等作业的中型油站，又叫集油站。
有的转油站还包括原油脱水作业，这种站叫脱水转油站。
油气集输油气集输是指将油气田采集的石油和天然气通过管道进行集中运输和处理的过程。
这一过程涉及到多个环节，包括采集、输送、加工和分配等。
在油气集输过程中，需要运用各种技术和设备，以确保油气能够高效、安全地被运输和利用。
首先，油气集输的第一步是采集石油和天然气。
石油和天然气是地下沉积的化石能源，它们分布在地球上各个地区的油气田中。
在进行石油或天然气的采集时，通常会使用各种工具和技术，如钻机、注水、注气和压裂等，以提高油气的采集效率。
一旦石油和天然气被采集出来，就需要将其输送到集输站。
集输站是一个用于临时存储和处理油气的地方，通常会包括储油罐、分离设备和处理设施等。
这些设备可以分离出其中的杂质和非常规物质，并对其进行处理，以保证油气的纯净度和质量。
在集输站处理完油气后，就需要将其通过管道进行输送。
油气管道是油气集输过程中最常用的输送方式。
油气管道主要分为陆上管道和海底管道两种类型。
陆上管道通常由钢管制成，需要经过地面和水道的铺设。
而海底管道则使用特殊的材料和技术进行铺设，以适应海洋环境的特殊性。
油气在输送过程中面临许多挑战，如温度、压力和腐蚀等。
为了确保管道的安全和可靠性，需要对其进行定期维护和检查。
常见的管道维护方式包括清洗、涂漆和修复等，以延长管道的使用寿命。
一旦油气到达目的地，就需要进行进一步的加工和分配。
在石油方面，可以进行炼油和裂解等过程，将原油转化为汽油、柴油和润滑油等产品。
而对于天然气，可以进行液化和气化等过程，将其转化为液化天然气（LNG）或压缩天然气（CNG），以便于运输和使用。
最后，经过加工和分配后的油气产品可以被用于各种用途，如发电、加热和交通等。
石油和天然气是现代社会不可或缺的能源资源，对经济和人民生活起着重要的支撑作用。
总之，油气集输是一个复杂的过程，涉及到采集、输送、加工和分配等多个环节。
通过运用各种技术和设备，可以高效、安全地将石油和天然气从油气田输送到最终用户。
油气集输行业对于经济和社会的发展具有重要意义，同时也需要关注环保和可持续发展的问题，以确保油气资源的可持续利用。

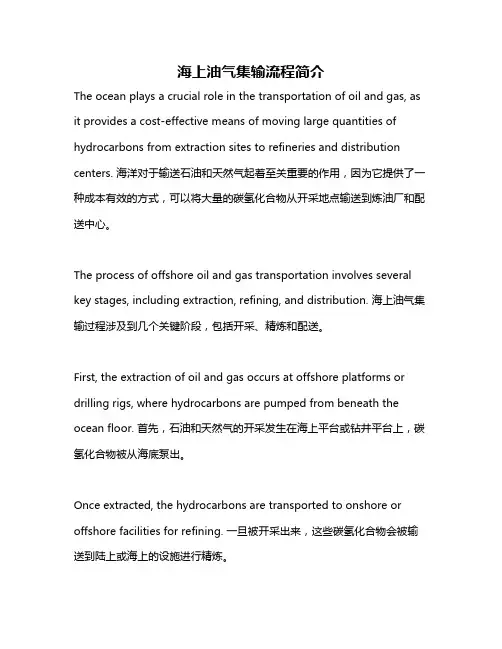

海上油气集输流程简介The ocean plays a crucial role in the transportation of oil and gas, as it provides a cost-effective means of moving large quantities of hydrocarbons from extraction sites to refineries and distribution centers. 海洋对于输送石油和天然气起着至关重要的作用，因为它提供了一种成本有效的方式，可以将大量的碳氢化合物从开采地点输送到炼油厂和配送中心。
The process of offshore oil and gas transportation involves several key stages, including extraction, refining, and distribution. 海上油气集输过程涉及到几个关键阶段，包括开采、精炼和配送。
First, the extraction of oil and gas occurs at offshore platforms or drilling rigs, where hydrocarbons are pumped from beneath the ocean floor. 首先，石油和天然气的开采发生在海上平台或钻井平台上，碳氢化合物被从海底泵出。
Once extracted, the hydrocarbons are transported to onshore or offshore facilities for refining. 一旦被开采出来，这些碳氢化合物会被输送到陆上或海上的设施进行精炼。
Refining involves the processing of crude oil and natural gas to remove impurities and separate various components for further use. 精炼涉及原油和天然气的加工过程，以去除杂质并分离各种成分以供进一步使用。
