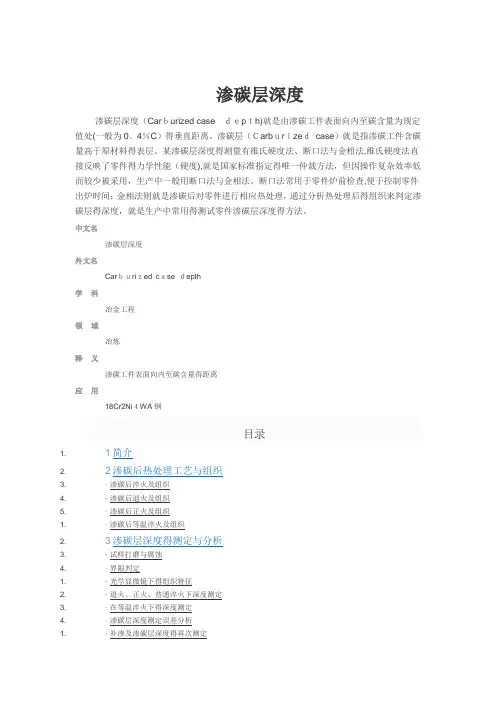

渗碳层深度渗碳层深度（Carｂurized caseｄｅpｔh)就是由渗碳工件表面向内至碳含量为规定值处(一般为0、4％C）得垂直距离。
渗碳层（Ｃarbｕrｉzeｄcase）就是指渗碳工件含碳量高于原材料得表层。

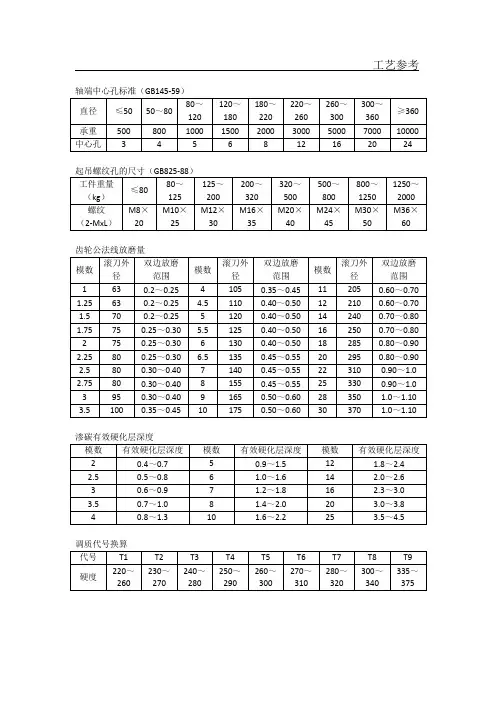

某渗碳层深度得测量有维氏硬度法、断口法与金相法.维氏硬度法直接反映了零件得力学性能（硬度),就是国家标准指定得唯一仲裁方法，但因操作复杂效率低而较少被采用，生产中一般用断口法与金相法。
断口法常用于零件炉前检查,便于控制零件出炉时间；金相法则就是渗碳后对零件进行相应热处理，通过分析热处理后得组织来判定渗碳层得深度，就是生产中常用得测试零件渗碳层深度得方法。
中文名渗碳层深度外文名Carｂｕriｚed cａse ｄepth学科冶金工程领域冶炼释义渗碳工件表面向内至碳含量得距离应用18Cr2Ni４WA钢目录2. ▪维氏硬度测定法简介3. 4总结简介编辑低碳钢与合金钢渗碳时得主要区别在于低碳钢比合金钢渗层中得碳浓度要低,其组织与硬度略有不同,但对渗碳层深度测量无影响。
由于渗碳层具有变化得碳浓度,其由表及里逐渐减小，退火状态得渗碳层由表及里由以下三个区域组成：①过共析层组织为珠光体+二次渗碳体;②共析层组织为珠光体;③亚共析渗碳层过渡层,组织为珠光体+铁素体。
珠光体逐渐减少,铁素体逐渐增加，直到心部原始组织(珠光体+铁素体),渗碳缓冷试样渗碳层界限为出现铁素体组织，较容易区分.飞机防扭臂销棒材料为18Cr2Ｎｉ４ＷA钢，要求在外径φ３8、５mｍ得两端各4０ｍm内渗碳,渗碳层深度为1、0～1、４mｍ。
采用气体渗碳法对该零件进行渗碳，对渗碳后过程试样水淬打断,测定渗碳深度为1、２ｍm,深度符合要求，零件及随炉试样出炉。
随炉试样经正火后测定渗碳层深度为0、９mｍ,渗碳层深度不符合要求，零件判定为不合格。
为此,针对炉前测定合格、随炉试样正火后检测为不合格，且两者测定深度相差0、３mm得情况,开展了渗碳后热处理工艺、组织与深度测试得分析与探讨[1］。

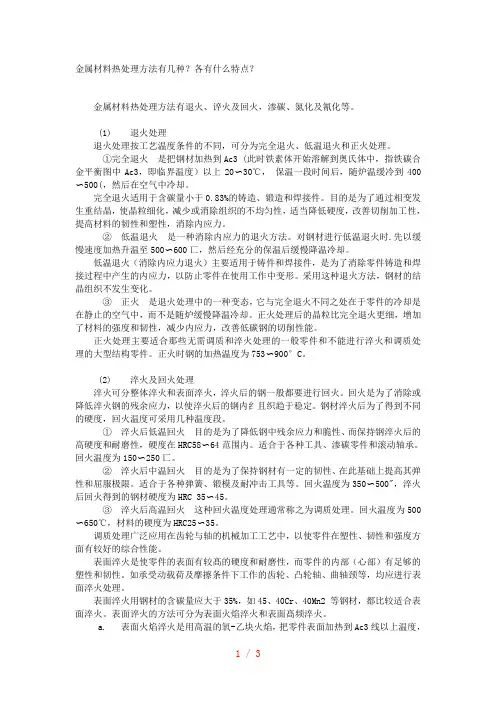

金属材料热处理方法有几种？各有什么特点？金属材料热处理方法有退火、谇火及回火，渗碳、氮化及氰化等。
(1) 退火处理退火处理按工艺温度条件的不同，可分为完全退火、低温退火和正火处理。
①完全退火是把钢材加热到Ac3 (此时铁素体开始溶解到奥氏体中，指铁碳合金平衡图中Ac3，即临界温度）以上20〜30℃，保温一段时间后，随炉温缓冷到400〜500(，然后在空气中冷却。
完全退火适用于含碳量小于0.83%的铸造、锻造和焊接件。
目的是为了通过相变发生重结晶，使晶粒细化，减少或消除组织的不均匀性，适当降低硬度，改善切削加工性，提高材料的韧性和塑性，消除内应力。
② 低温退火是一种消除内应力的退火方法。
对钢材进行低温退火时.先以缓慢速度加热升温至500〜600匸，然后经充分的保温后缓慢降温冷却。
低温退火（消除内应力退火）主要适用于铸件和焊接件，是为了消除零件铸造和焊接过程中产生的内应力，以防止零件在使用工作中变形。
采用这种退火方法，钢材的结晶组织不发生变化。
③ 正火是退火处理中的一种变态，它与完全退火不同之处在于零件的冷却是在静止的空气中，而不是随炉缓慢降温冷却。
正火处理后的晶粒比完全退火更细，增加了材料的强度和韧性，减少内应力，改善低碳钢的切削性能。
正火处理主要适合那些无需调质和淬火处理的一般零件和不能进行淬火和调质处理的大型结构零件。
正火时钢的加热温度为753〜900°C。
(2) 淬火及回火处理淬火可分整体淬火和表面淬火，淬火后的钢一般都要进行回火。
回火是为了消除或降低淬火钢的残余应力，以使淬火后的钢内纟且织趋于稳定。
钢材淬火后为了得到不同的硬度，回火温度可采用几种温度段。
① 淬火后低温回火目的是为了降低钢中残余应力和脆性、而保持钢淬火后的高硬度和耐磨性，硬度在HRC58〜64范围内。
适合于各种工具、渗碳零件和滚动轴承。
回火温度为150〜250匸。
② 淬火后中温回火目的是为了保持钢材有一定的韧性、在此基础上提高其弹性和屈服极限。

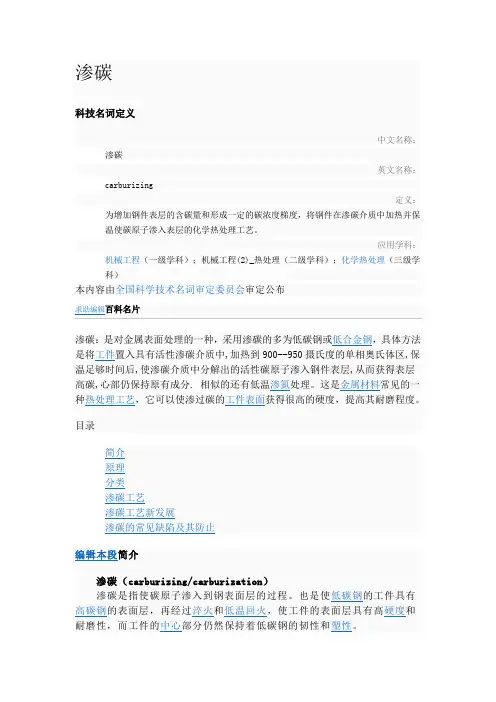

渗碳科技名词定义中文名称：渗碳英文名称：carburizing定义：为增加钢件表层的含碳量和形成一定的碳浓度梯度，将钢件在渗碳介质中加热并保温使碳原子渗入表层的化学热处理工艺。
应用学科：机械工程（一级学科）；机械工程(2)_热处理（二级学科）；化学热处理（三级学科）本内容由全国科学技术名词审定委员会审定公布编辑本组织及性能特点：不能细化钢的晶粒。
工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低适用范围：操作简单，成本低廉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺。
2 、预冷直接淬火、低温回火，淬火温度800-850℃组织及性能特点：可以减少工件淬火变形，渗层中残余奥氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化。
适用范围：操作简单，工件氧化、脱碳及淬火变形均小，广泛应用于细晶粒钢制造的各种工具。
3、一次加热淬火，低温回火，淬火温度820-850℃或780-810℃组织及性能特点：对心部强度要求较高者，采用820-850℃淬火，心部为低碳M，表面要求硬度高者，采用780-810℃淬火可以细化晶粒。
适用范围：适用于固体渗碳后的碳钢和低合金钢工件、气体、液体渗碳的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。
4、渗碳高温回火，一次加热淬火，低温回火，淬火温度840-860℃组织及性能特点：高温回火使M和残余A分解，渗层中碳和合金元素以碳化物形式析出，便于切削加工及淬火后残余A减少。
适用范围：主要用于Cr—Ni合金渗碳工件5、二次淬火低温回火组织及性能特点：第一次淬火（或正火），可以消除渗碳层网状碳化物及细化心部组织（850-870℃），第二次淬火主要改善渗层组织，对心部性能要求不高时可在材料的Ac1—Ac3之间淬火，对心部性能要求高时要在Ac3以上淬火。
适用范围：主要用于对力学性能要求很高的重要渗碳件，特别是对粗晶粒钢。
但在渗碳后需经过两次高温加热，使工件变形和氧化脱碳增加，热处理过程较复杂。
