渗碳层深度检测方法——金相法1金相试样的制备1.1 取样1.1.1取样原则表面处理零件的检验要求试样取自与处理表面相垂直的横截面，磨面必须平整不可有倒角、卷边，否则会导致处理层厚度的错误测试结果。
取样一般应遵循下述原则。
1）代表性。
对局部进行化学热处理的零件，必须在经表面处理过的部位取样。
对于大尺寸的零件，可在附带随炉试块上进行取样。
必要时在事务上取样，以利于对比分析。
2）重要性。
选择零件受力最大或最易损坏的薄弱部位。
在检查零件损坏原因时，必须在损坏的断口或者裂纹处截取试样。
截取试样不应该时试样发生组织变化为原则。
1）对渗层表面未淬硬的零件，可采用常规的机加工方法乳手工锯或车床、刨床等。
2）对已淬硬的零件，可用砂轮切割机（水冷）。
3）对大尺寸零件，先用氧乙炔割下一块，然后再用切割机在无热影响区域截取试样。
试样尺寸以磨面面积小于400mm2，高度15~20mm为宜。
1.1.2 金相试样选取1）纵向取样。
纵向取样是指沿着钢材的锻轧方向取样。
主要检验内容为：非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。
2）横向取样。
横向取样是指垂直于钢材锻轧方向取样。
主要检验内容为：金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度。
3）缺陷或失效分析取样截取缺陷分析的试样，应包括零件的缺陷部分在内。
取样时应注意不能使缺陷在磨制时被损伤甚至消失。
1.2清洗试样可用超声波清洗。
试样表面若有油渍、污物或锈斑，可用合适的溶剂清除。
任何妨碍以后基体金属腐蚀的镀膜金属应在抛光之前去除。
1.3试样镶嵌若试样过于细薄或过软、易碎、或需检验边缘组织、或者为便于在自动磨抛机上研磨试样实验室通常采用可采用热压镶嵌法和浇注镶嵌法较为方便。
所选用先前方法均不得改变试样原始组织。
1.3.1热压镶嵌法将样品磨面朝下放入模中，树脂倒入模中超过样品高度，封紧模子并加热、加压。
渗碳层深度的测定〔一）剥层化学分析法取渗碳随炉的棒状试样，按每次进入深度0. 05 mm车削分别用化学分析法测定碳含量。
这种方法对渗碳中的碳浓度分析较准确，常用于调试工艺。
（二）断口法在圆试棒上开一环形缺口，随炉渗碳后出炉直接淬火，然后打断。
由于渗层碳浓度较高，肉眼观察断口呈白色瓷状细晶粒，用读数显微镜测量其深度。
此法测量误差较大。

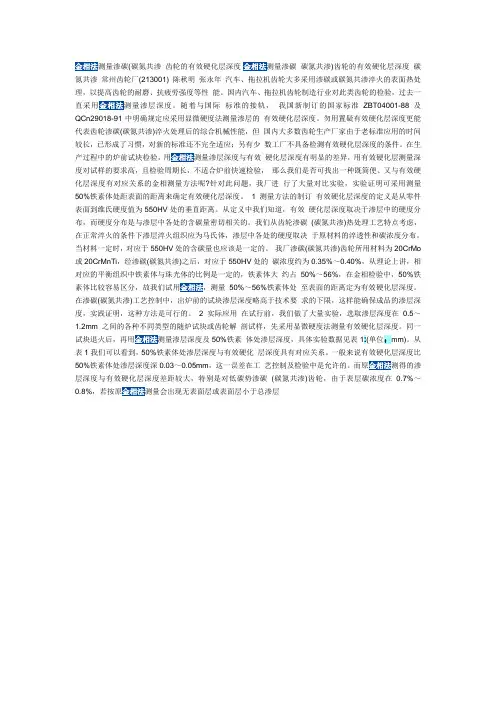

（三）金相法1．将过共析层、共析层及亚共析层之和作为全渗碳层。
由于工艺不同碳浓度梯度在共析、过共析区域的斜率不同，按有关标准中规定：过共析层＋共析层之和不得小于总渗碳层深度的40~70％，以保证过渡区不能太陡。
2．在碳钢、合金渗碳钢中，把过共析层、共析层及1/2亚共析层之和作为渗碳层总深度。
其结果与硬度法测定有效硬化层的结果相近。
3．从渗层表面测量到体积分数为50％珠光体处作为渗碳层总深度。
这种方法在实际操作中．所观察到的珠光体＋铁素体区域，往往是参差不齐的，对判定50珠光体界限误差较大。
4．等温淬火后测量渗碳层深度。
18Cr2Ni4W钢属马氏体型钢，它没有平衡组织，只能在等温淬火后测其深度。
这种钢渗碳后随炉冷却，从表面至心部均为马氏体，在基体与高碳区交界处有贝氏体析出，但在金相显微镜下观察其界限不甚清晰。
一般是将试样再加热到860℃后，放人280℃等温槽，数分钟后水淬，这时对含碳量的质量分数大于0.3％的区域形成淬火马氏体，而在含碳量近0.3％区域由于Ms点较高则形成回火马氏体，金相试样侵蚀后则有明显的白色（马氏体）区和黑色（回火马氏体）区的界线。
其相关标准可见JB/T 7710-1995《薄层碳氮共渗或薄层渗碳钢件显微组织检测》等行业标准。
（四）显微硬度法（有效硬化层深度测定法）显微硬度法是从试样边缘起测量显微硬度值的分布梯度，根据GB/T 9450-1988《钢件渗碳淬火有效硬化层深度的测定和校核》的标准规定判断渗层深度。
对GB/T 9450-1988标准的应用应注意：1．有效硬化层深度是指：从零件表面到维氏硬度值为550 HV 处的垂直距离。
金相法渗层厚度的测定一、实验目的1)了解渗碳、渗氮工艺及渗碳后热处理的组织特征。
2)掌握金相法测定渗层深度的方法。
二、原理概述渗碳是将钢件置于渗碳介质中，加热到单相奥氏体区，保温一定时间使碳原子渗入钢件表面层的热处理工艺。
渗碳的目的是使钢件获得硬而耐磨的表面，同时又使心部保持一定的韧性和强度。
对于进行渗碳的钢材是碳的质量分数一般都小于0．3％的低碳钢和低碳合金钢，渗碳后的工件主要用于受严重磨损和较大冲击载荷的零件，如齿轮、曲轴、凸轮轴等。
渗碳温度一般取860～930℃，不仅使钢处于奥氏体状态，而又不使奥氏体晶粒显著长大。
近年来，为了提高渗碳速度，也有将渗碳温度提高到1000℃左右的，渗碳层的深度根据钢件的性能要求决定，一般为l mm左右。
按照渗碳介质的状态，可分为固体渗碳、液体渗碳和气体渗碳三种，常用固体和气体渗碳。
渗氮又称氮化，是指向钢的表面层渗入氮原子的过程。
其目的是提高表面层的硬度与耐磨性以及提高疲劳强度、抗腐蚀性等。
传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长时间后，氨气热分解产生活性氮原子,不断吸附到工件表面，并扩散渗入工件表层内, 渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁，一方面与钢中的合金元素结合形成各种合金氮化物，特别是氮化铝、氮化铬。
这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。
与渗碳工艺相比，渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。
渗氮有多种方法，常用的是气体渗氮和离子渗氮。
目前生产中多采用气体渗氮法。
1．渗碳工艺将渗碳件置入具有活性碳气氛中加热到860～930℃，保温一定时间，再将渗碳后的钢件按照性能要求不同，进行不同的热处理工艺有直接淬火、一次淬火和二次淬火三种。

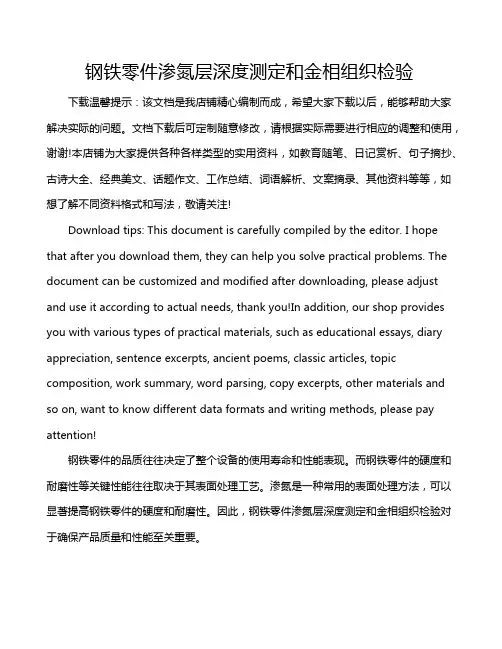

钢铁零件渗氮层深度测定和金相组织检验下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
