电缆敷设及绝缘电阻测试记录

10000+
10000+
M
B-AC 屏蔽
10000+
10000+
M
C-AB 屏蔽
10000+
10000+
M
三、电缆交流耐压试验 天气： 湿度： % 温度： ℃
试 验 内 容
试验电压(kV)
试验时间(min)
结 论
A-BC 屏蔽
21.7
5
通过
B-AC 屏蔽
21.7
5
通过
C-AB 屏蔽
21.7
5
通过
试 验 仪 器

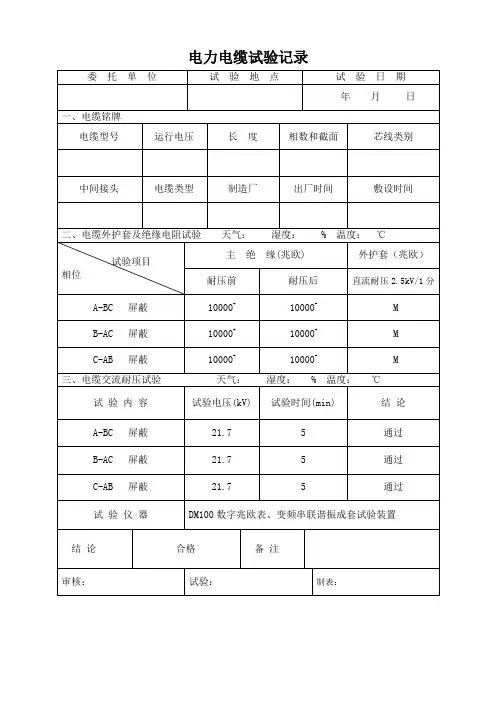

电力电缆试验记录
委 托 单 位
试 验 地 点
试 验 日 期
年月日
一、电缆铭牌
电缆型号
运行电压
长 度
相数和截面
芯线类别
中间接头
电缆类型
制造厂
出厂时间
敷Байду номын сангаас时间
二、电缆外护套及绝缘电阻试验 天气： 湿度：% 温度： ℃
试验项目
相位
主 绝 缘(兆欧)
外护套（兆欧）
耐压前
耐压后
直流耐压2.5kV/1分
A-BC 屏蔽
DM100数字兆欧表、变频串联谐振成套试验装置
结 论
合格
备 注
审核：
试验：
制表：

分部(子分部) 工程
建筑电气
测试日期
施工图号
强施02-09，A、04-01、02-06、02-07
安装部位
年月日 强电间
电缆(回路) 电缆(导线) 编 号 型号及规格
5D9-3
YTTW-4*16
5D9-4
YTTW-4*16
5D9-7 5D10-1 5D10-2 5D10-3
YTTW-3*25+1*16
FD-YTTW3*50+1*25
（5*6）
FD-YTTW-4*16 （4*6）
YTTW-4*6
5D10-5
YTTW-4*16
5D10-7
YTTW-4*16
5D4-1
GLMC-1000A
5D5-2
GLMC-1250A
敷设方法
桥架 桥架 桥架 桥架 桥架 桥架 桥架 桥架 吊装 吊装
绝缘电阻最小值（MΩ） 相 间 相对零 相对地 零对地
3A1-3/N5 3A2-2/N1 3A2-2/N2
WDZA-YJY 3×25+1x16+E16
FD-WDZA-YJY 5×10 (5x6)
FD-YTTW-4x10/ (4x6)
800 AE 800 800 BE 800 N-PE 500
5D8-7至 DALGc
AC 800 CN 800 CE 800
AB 800 AN 800 AE 800
BC
800 BN
800 BE 800 N-PE 500
5D9-1至 DAPE11
AC 800 CN 800 CE 800
长度
59m 24m 8m 8m 163m
153m
6D6-1至 4AL6~10

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。
