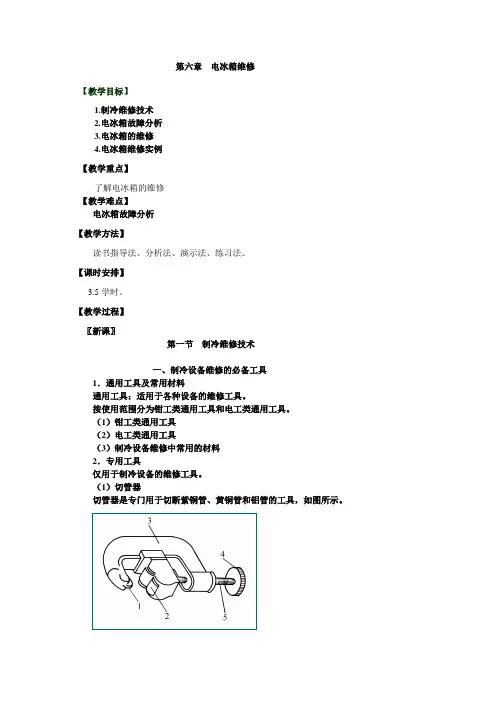

第六章 电冰箱维修
【教学目标】
1.制冷维修技术
2.电冰箱故障分析
3.电冰箱的维修
4.电冰箱维修实例
【教学重点】
了解电冰箱的维修
【教学难点】
电冰箱故障分析
【教学方法】
读书指导法、分析法、演示法、练习法。
【课时安排】
3.5学时。
【教学过程】
〖新课〗
第一节 制冷维修技术
一、制冷设备维修的必备工具
1．通用工具及常用材料
通用工具：适用于各种设备的维修工具。
按使用范围分为钳工类通用工具和电工类通用工具。
（1）钳工类通用工具
（2）电工类通用工具
（3）制冷设备维修中常用的材料
2．专用工具
仅用于制冷设备的维修工具。

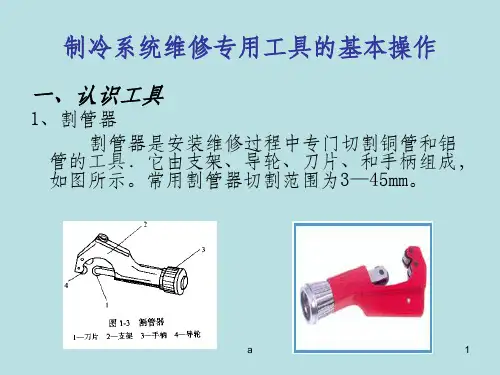

（1）切管器
切管器是专门用于切断紫铜管、黄铜管和铝管的工具，如图所示。
1. 刀片 2. 滚轮 3. 支架 4. 调整旋钮 5. 螺杆
（2）扩管器
又称胀管器，用于把管制成喇叭口或圆柱口的专用工具，如图所示。
1. 螺杆 2. 锥形支头 3. 扩口夹具 4. 弓架 5. 元宝螺母
（3）冲头
把铜管冲胀成为杯形口的专用工具，如图所示。
（4）弯管器
弯管器是用于将小管径（小于20 mm）铜管弯曲的专用工具，如图所示。
1. 铜管 2. 弯管角度盘 3. 手柄
（5）封口钳
用于电冰箱、空调器等修理测试符合要求后封闭修理管口时，如图所示。
1. 钳口 2. 钳口开启弹簧 3. 钳口开启手柄 4. 钳口调整螺钉 5. 钳口手柄
（6）三通修理阀和五通修理阀
当对制冷系统抽真空或充注制冷剂时，需要用三通修理阀，其结构如图所示。
1. 压力表 2. 真空表 3. 制冷剂钢瓶接口 4. 压缩机接口 5. 真空泵接口 6、7.
阀开关
（7）卤素检漏灯
检漏工作必备工具，其结构如图所示。
1. 座盘 2. 酒精杯 3. 吸气管接头 4. 塑料管 5. 火焰圈 6. 吸风罩 7. 手轮玻璃液体
制冷与空调设备安装修理作业安全技术实际操作考试标准
1. 制定依据
制冷与空调设备安装修理作业安全技术培训大纲及考核标准;
2. 考试方式
实际操作、仿真模拟操作、口述方式;
3. 考试要求
实操科目及内容
3. I. 1科目1:安全用具使用简称Kl
3. I. I. 1单相交流异步电动机检测操作简称K11
3. . 2空调设备常用的低压电器认知简称K12
3. . 3钻削的安全操作简称K13
3. . 4万用表、钳型电流表、绝缘电阻表的正确操作简称K14
3. . 5使用人字架吊装设备的安全操作简称K15
3. 科目2:安全操作技术简称K2
3. . 1制冷管道的连接操作简称K21
3. 1. 2. 2412紫铜管喇叭口制作与连接操作简称K22
3. . 3热力膨胀阀的正确更换操作简称K23
3. . 4制冷系统的吹污操作简称K24
3. 1. 2. 5活塞式制冷压缩机_组部分的检修操作简称K25
3. 1. 3科目3:作业现场安全隐患排除简称K3
3. 1. 3. 1氟利昂制冷设备的制冷系统内制冷剂回收操作简称K31
3. . 2水泵的安装操作简称K32
3. . 3三通修理表阀正确使用简称K33
3. 1. 3. 4空调和制冷系统中的管材认知简称K34
3. 1. 3. 5管道切割操作简称K35
3. 1. 4科目4:作业现场应急处置简称K4
3. . 1砂轮磨削的安全操作简称K41
3. 1. 4. 2制冷压缩机零部件清洗的安全操作简称K42
3. . 3空调水系统的压力试验操作简称K43
3. . 4制冷设备充注制冷剂的操作简称K44
3. . 5灭火器的选择和使用简称K45
组卷方式
实操试卷从上述4个科目中,各抽取一道实操题组成;具体题目由考试系统或考生抽取
产生;
3. 3考试成绩
实操考试成绩总分值为100分,80分含以上为考试合格；若考题中设置有否决项, 否决项未通过,则实操考试不合格;科目1、科目2、科目3、科目4的分值权重分别为20%、 40%、 20%、 20%;
冰箱维修常用工具有哪些
冰箱使用时间长了偶尔会出现一些小问题,自己也不好总是找人维修,只好自己尝试，这时就需要准备维修冰箱的工具，那么冰箱维修常用工具有哪些呢?下面就一起随佰佰安全网
1.割管刀
割管刀也叫管刀、切管器，用于切割4mm、6mm、Smm等管径不同的紫铜管。
2.毛细管钳
毛细管钳用于切割毛细管，许多维修人员在维修时通常采用钳子或剪刀切割毛细管，所以也可以不购买毛细管钳。
3.封口钳
封口钳的作用就是为制冷系统加注制冷剂后，将压缩机上的工艺管夹扁封口，以便于焊具对管口进行焊封。
4.胀管器和扩口器
胀管器、扩口器的功能就是将铜管的端口部分的内径胀大成杯形状或60°喇叭日状，其中杯形状用于相同管径的两根铜管进行焊接。60°喇叭口状便于同三通维修阀等设备连接。
提示：购买胀管器、扩口器时应选择公制式，而不能选择英制式。
5.压力表
压力表全称真空压力表，将它接到压缩机工艺管口或制冷管路其他管口，就可监测制冷系统内压力的大小，以便于抽空、加注制冷剂。压力表上标有制冷剂型号，所以不同制冷剂型号的压力表要专用。
6.三通维修阀
三通维修阀(也叫三通检修阀，简称检修阀)主要的作用是将电冰箱的制冷系统与压力表、抽空设备、制冷剂瓶、氮气瓶等维修设备进行连接，并对维修设备起切换作用。
维修阀的上管口有内螺纹，用于安装压力表，一卜管口连接真空泵等维修设备，侧管口连接制冷系统。转动手柄可打开或关闭阀门，并且还可以控制阀门打开的程度。阀门打开时接通的是下管口与侧管口，阀门关闭时将下管口和侧管口切断。而上管日和下管日不受阀门的控制，始终是联通的。这样，制冷系统与压力表始终相通，随时可阵测系统内的压力，而通过阀门的控制可为系统加注氮气或制冷剂。
第 1 页 共 13 页 制冷压缩机安全操作规程
1. 前言
制冷压缩机是用于制冷循环系统中的关键设备，在操作过程中必须遵循严格的安全操作规程，以确保操作人员和设备的安全。本文将总结制冷压缩机的安全操作规程，包括操作前的准备工作、操作过程中的注意事项和紧急情况的处理方法。
2. 操作前的准备工作
2.1. 检查设备及安全装置的完好性：在操作压缩机之前，必须检查设备及各种安全装置是否完好，如安全阀、压力传感器、温度传感器等。如发现损坏或失效的设备，应及时更换或维修。
2.2. 确保操作人员具备相关知识和经验：只有具备相关知识和经验的操作人员才能进行制冷压缩机的操作。操作人员应接受专业培训，熟悉设备的结构和原理，并了解紧急情况的处理方法。
2.3. 准备必要的工具和设备：操作人员应准备好所需的工具和设备，如扳手、测量仪器等。确保工具和设备的正常工作和安全可靠。
3. 操作过程中的注意事项
3.1. 空气中的操作：在进行操作之前，应确保操作环境中的空气质量良好，无有害气体或易燃易爆物质。操作人员在操作过程中应佩戴适当的防护用具，如护目镜、口罩、手套等。 第 2 页 共 13 页 3.2. 严格按照操作规程进行操作：在操作制冷压缩机时，必须按照操作规程进行操作。不得擅自更改或调整设备的参数、压力和温度等。如需进行维修或更换部件，必须停机并采取相应的安全措施。
3.3. 定期进行设备的检查和维护：制冷压缩机在长时间运行过程中会产生磨损和老化，因此需要定期进行设备的检查和维护。检查包括清洁设备、更换润滑油和过滤器等。如发现设备有异常或故障，应及时采取措施进行修复或更换。
4. 紧急情况的处理方法
4.1. 压缩机过热：如果压缩机发生过热现象，应立即停机，并查找导致过热的原因。如可能是冷却系统故障或冷媒不足，应及时修复或补充。在修复或补充之前，不得重新启动压缩机。
4.2. 压力超过安全限制：如果压缩机的压力超过安全限制，应立即停机，并查找导致压力超过限制的原因。如可能是冷媒过量或压力调节器故障，应及时修复或调整。在修复或调整之前，不得重新启动压缩机。
