人教版九年级物理透镜及其运用中考真题实验探究题专练

  • 格式：docx
  • 大小：230.79 KB
  • 文档页数：16

第1页，共16页 透镜及其运用中考真题实验探究题 一、实验探究题 1. 在“探究凸透镜成像规律”的实验中 （1）实验前应知道凸透镜的______ ，由图可知，凸透镜对光线具有______ 作用． （2）将蜡烛、凸透镜、光屏依次放置在光具座上，点燃蜡烛后，无论怎样移动光屏，都不能在光屏上得到像，请你写出一个可能的原因______ ． （3）调整后，把蜡烛放在距凸透镜18cm处时，如图乙所示，在凸透镜的另一侧光屏上会得到一个倒立、______ 的实像，利用这一成像规律工作的光学仪器有______ （4）如果让蜡烛在图乙的基础上远离透镜，仍要在光屏上得打清晰的像，光屏应

向______ （填“靠近”或“远离”）透镜的方向移动． 2. 如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。 （1）如图1所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为______cm，实验前，应调节烛焰、水透镜和光屏三者中心在______； （2）该同学移动蜡烛，水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成______（选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上______（选填“能”或“不能”）看到清晰的像； （3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是______眼镜（选填“近视”或“远视”）。 第2页，共16页

3. 某兴趣小组做“探究凸透镜成像的规律”的实验． （1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心位于______ ，其目的是使像成在______ ． （2）小明将蜡烛由距透镜90cm处移至距透镜120cm处的过程中，在光屏上所成的像与透镜间的距离均约为5cm．透镜的焦距约为______ cm，判断的依据是______ ． （3）小虎将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到把一个清晰的像，这个像一定是______ （填“放大”“缩小”或“等大”）的． （4）小红同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰

的像，原因 可能是______ （写出一个）． 4. 在探究“凸透镜成像的规律”实验中：

（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是______cm。 （2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、______的实像。 （3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有______作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏______凸透镜。

5. 在“探究凸透镜成像规律”的实验中：

（1）如图甲所示，该透镜焦距f= ______ cm； 第3页，共16页

（2）将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，光屏上得到蜡烛的像如图乙所示． 若要让像成在光屏的中心位置，则可以将凸透镜向______ 移动（选填“上”或“下”）； （3）如图丙所示，把蜡烛放在光具座上______ 点时（选填“A”、“B”、“C”或“D”），在光屏上能得到一个清晰放大的像，______ 就是利用这种成像规律工作的（选填“投影仪”、“照相机“或“放大镜”）．

6. 如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm。 （1）蜡烛和凸透镜的位置不变，要使光屏承接到一个倒立、______清晰的实像，具体的操作是： 首先将光屏向右移动，______，直到找到最清晰的像，日常生活中______（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理制成的。 （2）当蜡烛燃烧一段时间后会变短，烛焰的像会往______偏离光屏中心。 （3）请你指出用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的两点不足之处：

①______；②______。 7. 小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像。

（1）图甲中光屏离凸透镜的距离可能是______（填序号） A.28cm B.18cm C.8cm （2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向______（填“左”或“右”）调节； （3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个______（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像； 第4页，共16页

（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是丙图中的______（填序号）。

8. 在信息化时代，相机和手机都是常用的图象采集设备。 （1）如图所示，用相机拍照时，在芯片上所成的像是倒立的、缩小的______像（选填“实”或“虚”）．镜头靠近人时，像的大小将变______，此时像会______透镜（选填“靠近”或“远离”）．用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图所示。 （2）小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为______

次数 物理量 1 2 3 4 5 6 7

物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05

像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556

A、5m B、0.5m C、0.05m D、0.005m （3）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是______。

9. 某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在______m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将______（选填“变大”、“变小”、“先变小再变

大”、“先变大再变小”）。

10. 关于凸透镜成像实验，完成以下内容： （1）首先应将蜡烛、凸透镜和______依次固定在光具座上，并调节它们的中心在第5页，共16页

同一高度。 （2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′。

（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是______。 A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距

B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距

C．这是烛焰发出的光经凸透镜表面反射形成的像。

11. 在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像由A凸透镜成像中物距和像距的变化关系画出图象如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示 （1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______cm，凸透镜A的焦距______凸透镜B的焦距（选填“大于”、“小于”或“等于”）。 （2）在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变）。 （3）图丙所示的实验现象可以说明______的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛______（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到烛焰清晰的像。 第6页，共16页

答案和解析 1.【答案】焦距；会聚；烛焰、凸透镜、光屏三者的中心不在同一高度（或蜡烛放在凸

透镜的焦点上；或蜡烛到凸透镜的距离小于一倍焦距）；放大；投影仪（或幻灯机）；靠近 【解析】

解：（1）为了探究凸透镜成像的规律，实验前应知道凸透镜的焦距；由图可知，凸透镜将平行于主光轴的光线会聚到一点，可见凸透镜对光线具有会聚作用． （2）无论怎样移动光屏都不能在光屏上得到像，可能是蜡烛、凸透镜、光屏没有在同一高度，像无法成在光屏上；也可能是蜡烛放在凸透镜的焦点上，此时不成像；还可能是蜡烛到凸透镜的距离小于一倍焦距，此时成的是虚像，无法用光屏呈接． （3）根据图甲可得凸透镜的焦距为11.0cm，把蜡烛放在距凸透镜18cm处时，

即2f＞u＞f时，凸透镜成倒立、放大的实像，投影仪（或幻灯机）就是利用此原理制成的． （4）将蜡烛在乙图的基础上远离透镜，物距增大，像距要减小，所以光屏应靠

近凸透镜，才能在光屏上得到清晰的像． 故答案为：（1）焦距；会聚； （2）烛焰、凸透镜、光屏三者的中心不在同一高度（或蜡烛放在凸透镜的焦点上；或蜡烛到凸透镜的距离小于一倍焦距）； （3）放大；投影仪（或幻灯机）； （4）靠近． （1）本实验中，必须先确定凸透镜的焦距，同时要了解凸透镜对光有会聚作用．

（2）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能成在光屏的中心．同时，如果物距小于或等于焦距时，也无法在光屏上得到实像． （3）凸透镜成像的规律及其应用之一：当2f＞u＞f时，成倒立放大的实像，投

合集下载

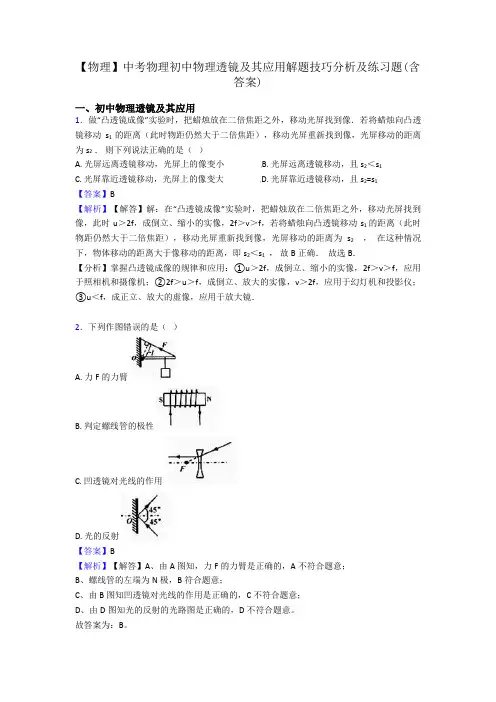

【物理】中考物理初中物理透镜及其应用解题技巧分析及练习题(含答案)

【物理】中考物理初中物理透镜及其应用解题技巧分析及练习题(含答案)

【物理】中考物理初中物理透镜及其应用解题技巧分析及练习题(含答案)一、初中物理透镜及其应用1．做“凸透镜成像”实验时，把蜡烛放在二倍焦距之外，移动光屏找到像．若将蜡烛向凸透镜移动s1的距离（此时物距仍然大于二倍焦距），移动光屏重新找到像，光屏移动的距离为s2．则下列说法正确的是（）A. 光屏远离透镜移动，光屏上的像变小B. 光屏远离透镜移动，且s2＜s1C. 光屏靠近透镜移动，光屏上的像变大D. 光屏靠近透镜移动，且s2=s1【答案】B【解析】【解答】解：在“凸透镜成像”实验时，把蜡烛放在二倍焦距之外，移动光屏找到像，此时u＞2f，成倒立、缩小的实像，2f＞v＞f，若将蜡烛向凸透镜移动s1的距离（此时物距仍然大于二倍焦距），移动光屏重新找到像，光屏移动的距离为s2，在这种情况下，物体移动的距离大于像移动的距离，即s2＜s1，故B正确．故选B．【分析】掌握凸透镜成像的规律和应用：①u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机；②2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪；③u＜f，成正立、放大的虚像，应用于放大镜．2．下列作图错误的是（）A. 力F的力臂B. 判定螺线管的极性C. 凹透镜对光线的作用D. 光的反射【答案】B【解析】【解答】A、由A图知，力F的力臂是正确的，A不符合题意；B、螺线管的左端为N极，B符合题意；C、由B图知凹透镜对光线的作用是正确的，C不符合题意；D、由D图知光的反射的光路图是正确的，D不符合题意。

故答案为：B。

【分析】A、画力臂的方法：找支点；沿力的方向画延长线；过支点向力的延长线做垂线，垂线段的长度就是力臂；B、安培定则：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通电螺线管的N极；C、经过凹透镜的三条特殊光线：经过光心的光线传播方向不改变；与主光轴平行的光线折射后的反向延长线过虚焦点；射向虚焦点的光线折射后平行于主光轴；D、反射定律：反射线跟入射线和法线在同一平面内；反射线和入射线分居法线两侧，反射角等于入射角。

中考物理初中物理透镜及其应用解题技巧及练习题(含答案)

中考物理初中物理透镜及其应用解题技巧及练习题(含答案)

中考物理初中物理透镜及其应用解题技巧及练习题(含答案)一、初中物理透镜及其应用1．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是（）A. 要在光屏上成清晰的像，光屏应向左移动B. 要在光屏上成清晰的像，光屏应向右移动C. 移动光屏，可以得到一个清晰放大的实像D. 移动光屏，可以得到一个清晰放大的虚像【答案】 A【解析】【解答】根据图像，光屏上能成清晰的像，若换用焦距更小的凸透镜，相当于物体离凸透镜的焦距更远，则像更靠近凸透镜，所以光屏要向左移动才能承接清晰的像，A 符合题意。

故答案为：A.【分析】根据凸透镜成像的规律，当物体距离凸透镜焦点更远，像会更靠近凸透镜。

2．当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是（）A. 放大镜B. 照相机C. 监控摄像头D. 投影仪【答案】 D【解析】【解答】由图示可知，此时的物距是小于像距的，所以成的像是倒立放大的实像，应用应是投影仪，故答案为：D。

【分析】物体位置像的位置像的大小像的性质应用举例u>2f f< v <2f像、物异侧缩小倒立实像照相机u=2f v =2f像、物异侧等大倒立实像测焦距f<u<2f v >2f像、物异侧放大倒立实像幻灯机投影仪中画出），则下列说法正确的是（）A. 保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B. 保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C. 保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D. 保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像【答案】 B【解析】【解答】图中凸透镜成像时，根据图中位置可得像距小于物距，此时成倒立、缩小实像，若保持透镜不动，向左移动蜡烛，则物距增大，此时像距应该减小，故需要将光屏向左移动才能得到清晰的像，A选项说法错误；若保持蜡烛和光屏不动，只移动透镜，根据光路的可逆性，原来成倒立、缩小实像，移动后可得一个清晰、放大的实像，B说法正确；若保持透镜不动，根据原物距和像距位置，可判断此时物距小于焦距，此时应该成一个放大、正立的虚像，虚像不能呈现在光屏上，C说法错误；若保持蜡烛不动，将透镜换成焦距更小的凸透镜，即会聚能力更强，则光屏要向左移动才能得到清晰的实像，D说法错误；故答案为：B。

【物理】中考物理透镜及其应用解题技巧及练习题(含答案)

【物理】中考物理透镜及其应用解题技巧及练习题(含答案)

【物理】中考物理透镜及其应用解题技巧及练习题(含答案)一、初中物理透镜及其应用1．在光具座上自左向右依次竖直放置一个凹透镜、凸透镜和平面镜，两个透镜的主光轴重合，凸透镜的焦距为f，此时两个透镜之间的距离为L．在凹透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上，经平面镜反射后，反射光恰能沿原来的光路返回，据此可判断凹透镜的焦距为（）A. fB. LC. f+LD. f﹣L【答案】D【解析】【解答】解：当凸透镜的焦点位于凸透镜与凹透镜之间时，因为从凹透镜出来的光线为发散光线，所以不可能经过凸透镜焦点；当凸透镜焦点位于凹透镜左边时，则可能从凹透镜出来的光线的反向延长线经过凸透镜的焦点；而射入凹透镜的光线为平行光线，故从凹透镜出来的光线的反向延长线也经过凹透镜的焦点，因而凹透镜的焦点与凸透镜的焦点重合，如图，所以凹透镜的焦距f′=f﹣L．故选D．【分析】由题知，经过平面镜反射后，反射光能沿着原来的光束返回，而平面镜又竖直放置，说明透过凸透镜的光线为平行光；所以，透过凹透镜后的光线必过凸透镜的焦点（光线的反向延长线过焦点）据此画图帮助回答．2．物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像。

该凸透镜的焦距可能为（）A.5 厘米B.8 厘米C.10 厘米D.20 厘米【答案】A【解析】【解答】解：物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像，即：u＝16cm＞2f，解得f＜8cm，分析四个选项，其中的5cm符合题意。

故答案为：A。

【分析】物体位置像的位置像的大小像的性质应用举例u>2f f< v <2f像、物异侧缩小倒立实像照像机u=2f v =2f像、物异侧等大倒立实像测焦距f<u<2f v >2f像、物异侧放大倒立实像幻灯机投影仪43.物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像。

该透镜的焦距可能为（）A. 5 厘米B. 8 厘米C. 10 厘米D. 15 厘米【答案】 D【解析】【解答】解：当物体距凸透镜焦点10cm处，在光屏上成一个放大的像，由凸透镜成像规律可知，2f＞u＞f，成倒立、放大的实像，因物体距凸透镜焦点10cm处，所以物距u＝10cm+f，即2f＞10cm+f＞f，解得f＞10cm，所以该透镜的焦距可能为15cm，D符合题意。

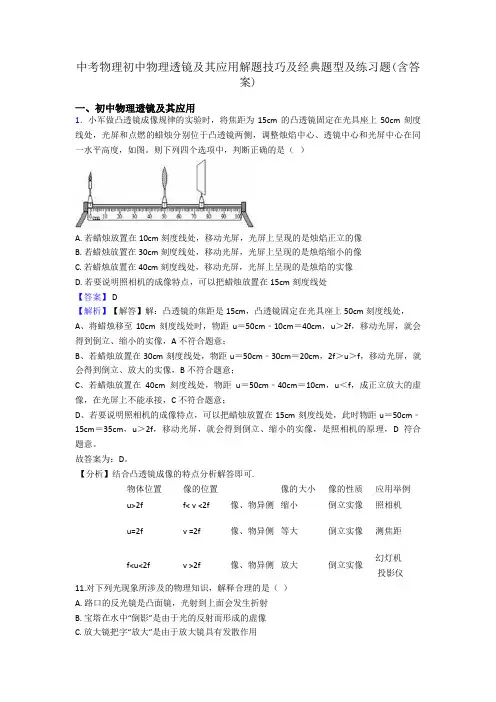

中考物理初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)

中考物理初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)

中考物理初中物理透镜及其应用解题技巧及经典题型及练习题(含答案)一、初中物理透镜及其应用1．小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图。

则下列四个选项中，判断正确的是（）A. 若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像B. 若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像C. 若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像D. 若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处【答案】 D【解析】【解答】解：凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，A、将蜡烛移至10cm刻度线处时，物距u＝50cm﹣10cm＝40cm，u＞2f，移动光屏，就会得到倒立、缩小的实像，A不符合题意；B、若蜡烛放置在30cm刻度线处，物距u＝50cm﹣30cm＝20cm，2f＞u＞f，移动光屏，就会得到倒立、放大的实像，B不符合题意；C、若蜡烛放置在40cm刻度线处，物距u＝50cm﹣40cm＝10cm，u＜f，成正立放大的虚像，在光屏上不能承接，C不符合题意；D、若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处，此时物距u＝50cm﹣15cm＝35cm，u＞2f，移动光屏，就会得到倒立、缩小的实像，是照相机的原理，D符合题意。

故答案为：D。

【分析】结合凸透镜成像的特点分析解答即可.物体位置像的位置像的大小像的性质应用举例u>2f f< v <2f像、物异侧缩小倒立实像照相机u=2f v =2f像、物异侧等大倒立实像测焦距f<u<2f v >2f像、物异侧放大倒立实像幻灯机投影仪11.对下列光现象所涉及的物理知识，解释合理的是（）A. 路口的反光镜是凸面镜，光射到上面会发生折射B. 宝塔在水中“倒影”是由于光的反射而形成的虚像C. 放大镜把字“放大”是由于放大镜具有发散作用D. 近视眼形成原因是晶状体太薄，折光能力太弱，需要凸透镜矫正【答案】 B【解析】【解答】解：A、路口的反光镜是凸面镜，光射到上面会发生反射，A不符合题意；B、倒影属于平面镜成像，是由光的反射形成的虚像，B符合题意；C、放大镜是凸透镜，对光线有会聚作用，C不符合题意；D、近视眼形成原因是晶状体太厚，折光能力太强，来自远处的光会聚在视网膜前，需要用凹透镜矫正，D不符合题意。
