真空吸盘吸力计算公式

  • 格式：docx
  • 大小：50.79 KB
  • 文档页数：1

真空吸盘吸力计算
计算吸盘的吸力： 吸力=S * P / μ
其中：S--吸盘面积（cm2），P 为气压（kg/cm2），μ为安全系数>=2.5

例：真空度-750mbar，吸盘直径∮80mm时,单个吸盘的吸力为12.56KG。
该计算条件为：真空度为-750mbar，等于0.75kg/cm2.，μ安全系数=3
吸盘水平吸持物体，物体表面平整
粗略经验公式：半径（cm）平方值即吸力（Kg）
单位换算：1MPa=10bar=10 kg/cm2，（
1 bar=0.1MPa= 1 kg/cm2）

1Kpa=10 mbar=0.01 kg/cm2= 1 0g/cm2，
1 mbar =0.1Kpa=0.001 kg/cm2= 1 g/cm2，
理论起吊力（吸附力）
1)水平起吊时，根据真空压力计算起吊力：
F＝0.1×A×P
F：理论起吊力（N） A：吸盘的吸附面积（cm2） P：真空压力（-kPa）
2)垂直起吊时
真空压力的吸附力与吸附物和吸盘的吸附面的摩擦力即为维持物体的力（吸附
力）
F＝μ×0.1×A×P
F：理论起吊力（N） μ：摩擦系数
A：吸盘的吸附面积（cm2） P：真空压力（-kPa）
摩擦力根据吸附物，吸盘的材质，吸附物的表面的粗糙程度等会有很大变化。
实际使用时建议通过实验测试。
静摩擦 f=F 作用力与反作用力
动摩擦 f=μ Fn μ动摩擦因素由两个物体本身属性决定
Fn正压力 就是垂直与f的力
F=摩擦系数X重直于接触面的压力
滑动摩擦力公式f=uN
其中N是压力，在水平地面的时候N=mg
u是滑动摩擦因数，与材料有关。

合集下载

真空泵吸力计算

真空泵吸力计算

科研、医疗、实验室、仪器仪表等行业常常要采用微型气泵来进行物体吸附，但微型气泵有微型真空泵、气体取样泵、微型气体循环泵、微型抽气打气两用泵等多种形式，具体该怎么选型呢？把微型真空泵用于物体吸附时，实际上是用泵对吸盘抽真空后吸住物体，因此，必须选择真正意义上的微型真空泵，如VAA、PK、PC、VCA、VCH、PH等系列产品，而不能选用气体取样泵。

从理论上可以计算吸附力的大小。

公式如下：F≈10-2(101－P绝对压力)S吸盘面积上式中，F：理论吸附力大小，单位：Kgf(公斤力)P：绝对压力：为微型真空泵的绝对真空度，单位取：KPa(千帕)S：吸盘面积：为吸盘有效面积，单位取：cm2(平方厘米)例如：有种微型高负压泵VCH，它的绝对压力(真空度)为：10KPa，假设吸盘有效面积为：1平方厘米，则理论上能提供的抽吸力压强就是：0.01×(101－10) ×1＝0.11 Kgf/ cm2即用这个吸盘，VCH理论上能在垂直方向吸附住0.91公斤重的物体！如果吸盘有效面积为：2平方厘米，则可以吸附住0.91×2公斤重的物体；……如果换成PH，则理论上能提供的抽吸力压强就是：0.01×(101－25) ×1＝0.76 Kgf/ cm2实际使用中，常常有人用微型真空泵来吸附纸片等轻薄物体，则可以用VM、VAA(等真空度低一些的。

另外，从上式可以看到，吸附力的大小理论上与泵的流量无关，但在实际使用中与流量参数是相关的。

原因如下：因为气路系统不可能做到理论密封，总有一定的泄漏。

在这种情况下，微型真空泵的流量越大，泄漏量所占的比例越小，越有利于泵维持较高的真空度，从而得到更大的吸附力。

比如，有2台极限真空度相同的泵，A泵流量为1 L/min，B泵流量为20 L/min，同样在0.1 L/min的泄漏情况下，A泵的真空度会降低很多，因为0.1 L/min的泄漏对它而言太大了。

真空系统需求计算 -V2

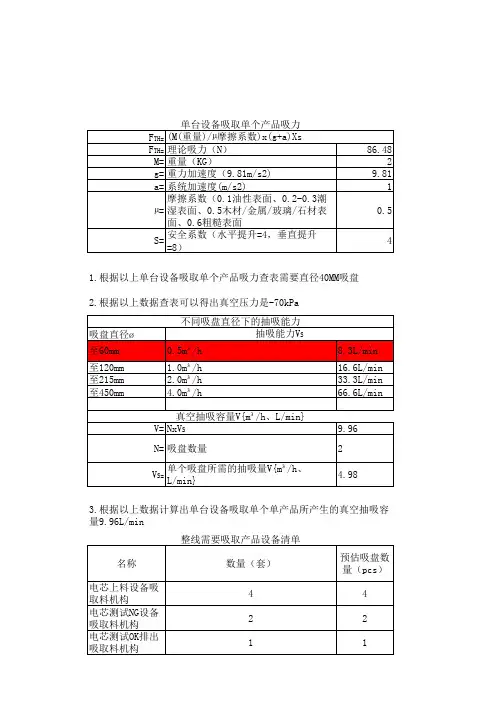

真空系统需求计算 -V2
