C8051F340单片机应用实验作者：游小侠原创，实际调试通过1实验内容用C8051F340单片机开发板完成下述实验：定时器T0以固定周期产生中断，中断处理程序控制I/O口输出，使P2.3脚所接发光二极管闪烁。

对P2.5脚的输入模拟电压进行A/D转换，由A/D转换结果控制发光二极管的闪烁频率。

2实验原理1)I/O口输出C8051F340有5组8位I/O端口，通过配置交叉开关，可以定义每个端口为通用I/O端口或连接到特殊功能模块。

作为通用I/O时，所有端口I/O都耐5V 电压，兼有模拟输入功能，Pn（n=0~4，下同）是端口数据锁存器，端口输入方式寄存器PnMDIN选择相应端口为数字输入或模拟输入方式，端口输出方式寄存器PnMDOUT选择相应端口为漏极开路或推挽输出方式。

通过交叉开关可将片内的计数器/定时器、串行总线、硬件中断、比较器输出等资源连接到I/O端口，这一特性允许用户根据自己的特定应用选择通用I/O 端口和所需数字资源的组合。

交叉开关配置寄存器XBR0、XBR1、XBR2选择哪些内部资源需要连接到I/O端口，端口跳过寄存器P0SKIP、P1SKIP、P2SKIP 选择哪些I/O端口不参与交叉开关的配置。

这些寄存器的值确定后，交叉开关就按固定的优先级顺序依次将单片机内部资源配置到I/O端口。

端口初始化可按以下步骤进行：用端口输入方式寄存器（PnMDIN）选择端口输入方式（模拟或数字）；用端口输出方式寄存器（PnMDOUT）选择端口输出方式（漏极开路或推挽）；用端口跳过寄存器（PnSKIP）选择需被交叉开关跳过的那些引脚；用交叉开关配置寄存器XBR0、XBR1、XBR2选择需要连接到I/O引脚的资源；使能交叉开关：XBARE = 1（XBRE1.6）。

2)定时器C8051F340内部有4个计数器/定时器T0、T1、T2、T3，还有一个可编程计数阵列（PCA）。

T0、T1的使用方法与传统MCS-51相同，T2、T3是16位自动重装载计数器/定时器，可用于ADC、SMBus、USB或作为普通计数器/定时器使用。

c8051f单片机ad采样程序//------------------------------------------------------------------------------------// Main.c//------------------------------------------------------------------------------------// Copyright (C) 2013 SINYD.// BY Wbr// Tool chain: KEIL Full 'c'////#pragma CD OE DB SB // Compilation directives//------------------------------------------------------------------------------------// Includes//------------------------------------------------------------------------------------#ifndef C8051REG#include "c8051f020.h" // SFR declarations#define C8051REG#endif#include "1302.h"#include "lcd.h"#include#define SYSCLK 22118400 //SYSCLK frequency in Hz#define BAUDRATE 115200 //Baud rate of UART in bps#define SAR_CLK 2500000 //ADC conversion clock = 2.5MHz#define ADC04V 645 //4毫安电流时AD采样初值12位AD#define ADPRE 175 //AD转温度时比值放大1000倍即：(ADC-ADC04V)*ADPRE /1000//*************温度标定设置**************#define HTA 32 //线性方程0=0.4a-b;50=2.0a-b 求解得a = 31.25 b=12.5 分别取32和13#define HTB 13#define HRA 63 //线性方程0=0.4a-b;100=2.0a-b 求解得a = 62.5 b=25 分别取63和25#define HRB 25#define TEA 313 //线性方程0=0.4a-b;500=2.0a-b 求解得a = 312.5 b=125 分别取313和125#define TEB 125#define HPA 63 //线性方程-5=0.4a-b;5=2.0a-b 求解得a = 6.25 b=7.5 分别取63和75 放大10倍#define HPB 75//------------------------------------------------------------------------------------// Global CONSTANTS//------------------------------------------------------------------------------------extern void Init_Device(void);#define N 11sfr16 TMR2 = 0xCC; //定义成16位地址sfr16 ADC0 = 0xBE;uint idata ADCbuffer1[N];uint sum = 0;uchar ADcount = 0;uchar Page = 1,direction = 1,direction1 = 1;uchar set = 0,ent = 0,Tset;uchar TH,TL,TT1,TT2,TT3; //用来拆分送显示的变量uchar keybuffer[6];uchar BGset=0; //BGset背光关，开控制量，如果没有键按下超过1分钟，关闭背光！有键按下立刻开背光bit Disptime,sendc;sbit BLK = P3^6 ; //LCD背光uint SPEEDcount1; //计数器uint SPEEDcount2; //计数uint SPEEDTP; //测试距离V=SPEEDrange/SPEEDtime;uint SPEEDNY;uint TPrange = 0;uint TPcount = 0;uint idata TEMP1 = 0;uint idata TEMP2 = 0;uint idata TEMP3 = 0;uint idata TEMP4 = 0;uint idata HT = 0;uint idata HR = 0;uint idata HP = 0;uint idata HP1= 0;uint idata TPHD= 0;uint idata TPHD1= 0;uint idata TPHD2= 0; //8路AD通道变量四路来料温度环境温度湿度横坡度摊铺厚度uchar idata HPF,KT1F,KT2F,KT3F,KT4F,HTF,HRF; //横坡传感器状态位long a;//*******参数设置，传感器标定变量和数组************************//uchar xdata SZL0,SZH0,SZL1,SZH1,SZL2,SZH2;uchar xdata SZL3,SZH3,SZL4,SZH4,SZL5,SZH5,SZL6,SZH6; //0~2为施工站号，3~4，5~6分别为摊铺，压实输入长度uchar code CSSZ_c[7] _at_ 0x8000; //7k的地址左右站号设置,摊铺碾压计算长度输入uchar xdata CSSZ_x[7] _at_ 0x8000;uchar xdata Between[7]; //0~11时间12~19存功率//////////////////////////////////////GPS数据存储数组//uchar xdata A_V[1]; // V无效A有效//uchar xdata JD01[4]; //经度//uchar xdata WD01[4]; //经度uchar xdata JD[12] = {0x30,0x30,0x30,0x30,0x30,0x2e,0x30,0x30,0x30,0x30,0x30,0x30}; //经度初始化送数字“0”uchar xdata JD_a; //经度方向uchar xdata WD[11] = {0x30,0x30,0x30,0x30,0x2e,0x30,0x30,0x30,0x30,0x30,0x30}; //纬度初始化送数字“0”uchar xdata WD_a; //纬度方向//uchar xdata time[6]; //时间时分秒//uchar xdata TIMER[6]; //年月日//uchar xdata speed[5]; //速度//uchar xdata HIGH[6] = {0x30,0x30,0x30,0x30,// 0x30,0x30}; //高度初始化送数字“0”//uchar xdata angle[5]; //方位角//uchar xdata use_sat[2]; //使用的卫星数//uchar xdata total_sat[2]; //天空中总卫星数//uchar lock; //定位状态//串口中断需要的变量uchar xdata seg_count; //逗号计数器uchar xdata dot_count; //小数点计数器uchar xdata byte_count; //位数计数器uchar xdata cmd_number; //命令类型uchar xdata mode; //0：结束模式，1：命令模式，2：数据模式uchar xdata buf_full; //1：整句接收完成，相应数据有效。

《MCS51单片机原理及应用》实验指导书唐山学院电工电子实验教学中心年月前言一．单片机原理实验的任务单片机原理实验是单片机原理及应用课程的一部分，它的任务是：1.通过实验进一步了解和掌握单片机原理的基本概念、单片机应用系统的硬件设计及调试方法。

2.学习和掌握单片机应用系统程序设计技术。

3.提高应用计算机的能力及水平，提高逻辑思维及动手能力。

二．实验设备单片机实验所使用的设备由计算机、单片机实验开发系统（见下图0-1），其中计算机是软件开发平台，主要完成程序编辑、编译、下载程序等任务；单片机实验开发系统是硬件开发平台，是基于51/196单片机的扩展实验系统。

计算机和单片机实验开发系统之间是通过RS232串行接口进行通信的。

图0-1 单片机原理实验设备单片机实验开发系统配有开关电源、单片机、晶振、存储器、可编程并行接口芯片、键盘显示控制芯片、24键键盘、六位LED数码管显示、A/D及D/A转换芯片、简单输出口2个、简单输入口1个、逻辑电平输入开关、发光二极管显示电路，并配有小直流电机、步进电机、继电器、音响等驱动电路。

在计算机软件的控制下可完成单片机基本实验及综合设计性实验项目。

所有的MCS51单片机原理及应用课程实验都是在这套实验系统上完成的。

三．对参加实验学生的要求1.阅读实验指导书，复习与实验有关的理论知识，明确实验目的，了解内容和方法。

2.按实验指导书要求进行接线和操作，经检查和指导老师同意后再通电。

3.在实验中注意观察思考，记录有关数据和程序，并由指导教师复查后才能结束实验。

4.实验后应断电并返回WINDOWS下关闭计算机，整理实验台，恢复到实验前的情况。

5.认真写实验报告，按规定格式写出程序流程图、程序、并分析实验结果、完成思考题等。

字迹要清楚，结论要明确。

爱护实验设备，遵守实验室纪律。

*注：本实验指导书适用于MCS51单片机原理及应用A、单片机原理及应用B等课程。

目录第一章MC51单片机原理及应用实验 (3)实验一P1口实验（验证性） (3)实验二外部中断实验（验证性） (5)实验三定时器实验 (7)实验四串行口实验--串并转换实验 (9)实验五数码显示实验 (11)实验六A/D转换实验 (13)实验七数字电子钟实验（综合性） (15)实验八D/A转换实验 (16)实验九简单I/O口扩展实验 (18)实验十步进电机实验 (20)实验十一直流电机实验 (22)实验十二PC机与单片机串行通信实验 (24)实验十三继电器与电子音响实验 (26)实验十四8255可编程并行接口实验 (28)实验十五键盘显示接口实验 (30)第二章单片机开发实验系统及TMSD调试程序 (32)第一节单片机开发实验系统 (32)第二节TMSD源语言调试程序简介 (35)第一章MCS51单片机原理及应用实验实验一P1口实验一．实验目的1.学习P1口的使用方法。

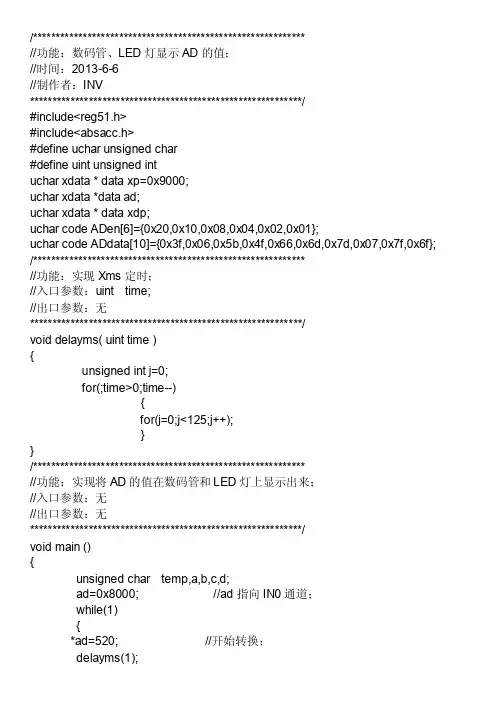

void delayms( uint time )
{
unsigned int j=0;
for(;time>0;time--)
{
for(j=0;j<125;j++);
}
}
/************************************************************ //功能：实现将 AD 的值在数码管和 LED 灯上显示出来；
{ *ad=520;
//开始转换；
delayms(1);
xdp=0x8888; P1=*xdp; temp=*xdp;
//读外部 ADC； //使用 P1 口显示；//将转换Fra bibliotek的数给 temp；
a=temp/100; b=temp%100; c=b/10; d=b%10;
//百位；
//十位； //个位；
//入口参数：无 //出口参数：无
************************************************************/
void main ()
{
unsigned char temp,a,b,c,d;
ad=0x8000;
//ad 指向 IN0 通道；
while(1)
temp=ADdata[a]; //当前显示的段码；
xp=0x9004;
//数码管的地址；
*xp=temp;
//段码写入数码管：
temp=ADen[0]; //当前显示的位码； xp=0x9002; //数码管地址； *xp=temp; //位码写入数码管；
delayms(1);
temp=ADdata[c]; //当前显示的段码；
