第一章系统概述1.1 系统组成Dais系列单片机微机仿真实验系统的MCS-51单片机实验与仿真由管理CPU 89C52系统单元、目标CPU 8032或仿真CPU438单元、接口实验单元和稳压电源（外接或内置）组成，通过RS232C串行接口与PC微机相连，系统硬件主要内容如下：1.2 系统功能与特点（1）自带键盘、显示器，能独立运行，也可以PC机为操作平台。
两种工作方式任意选择，均全面支持《单片机原理与应用》等课程的实验教学。
（2）系统采用紧耦合多CPU技术，用89C52作为系统管理CPU，8032或仿真CPU438作为目标机仿真与实验CPU，其软硬件资源100%出借。
（3）目标CPU8032/438采用主频为6MHz，向用户提供实验方式和两种仿真方式（RAM 方式和EPROM方式）。
（4）配有一片RAM 61C256构成系统的32K程序空间，地址范围为0000H~7FFFH，还配一片61C256（32K）作为用户设置的断点区（BPRAM）。
（5）实验项目完整丰富，与课程教学紧密结合，同时配有电机、温压、音响等实验对象，可支持控制应用类综合实验。
（6）系统接口实验电路为单元电路方式，电路简捷明快，一体机的8位数据总线以排线形式引出，这样既减轻繁琐的连线工作，又提高学生的实验工作能力。
（7）通过RS232通信接口，在Windows/DOS集成软件的支持下，利用上位机丰富的软件硬件资源，实现用户程序的编辑、编译、调试运行，提高实验效率。
（8）具有最丰富的调试手段，系统全面支持硬件断点，可无限制设置断点，同时具有单步、宏单步、连续运行及无限制暂停等功能，100%保护用户现场，返回监控。
（9）自带EPROM编程器，可对2764/27128快速读出（软硬件实验所需的代码文件）。
1.3 系统资源分配实验系统寻址范围定义如下：系统已定义的I/O地址如下：第二章安装使用2.1硬件安装（1）对卡式结构的机型而言应把8032/8789CPU卡更换到主机板的CPU-SUB（36）总线接口位置。
目录目录 0第一章实验装置 (1)一．伟福开发环境的使用 (1)二．LJD-SY-5100学习实验开发板的使用 (17)第二章微机原理及应用实验 (22)实验一开发环境的使用 (22)实验二数据传送 (23)实验三数码转换 (23)实验四数值运算 (24)实验五堆栈操作 (25)实验六查表操作 (25)实验七逻辑运算操作 (26)实验八中断及I/O口实验 (26)实验九串行通讯实验 (28)第一章实验装置一．伟福开发环境的使用1．菜单文件菜单选项●文件 | 打开文件打开用户程序，进行编辑。
如果文件已经在项目中，可以在项目窗口中双击相应文件名打开文件。
●文件 | 保存文件保存用户程序。
用户在修改程序后，如果进行编译，则在编译前，系统会自动将修改过的文件存盘。
●文件 | 新建文件建立一个新的用户程序，在存盘的时候，系统会要求用户输入文件名。
●文件 | 另存为将用户程序存成另外一个文件，原来的文件内容不会改变。
●文件 | 重新打开在重新打开的下拉菜单中有最近打开过的文件及项目，选择相应的文件名或项目名就可以重新打开文件或项目。
●文件 | 打开项目打开一个用户项目，在项目中，用户可以设置仿真类型。
加入用户程序，进行编译，调试。
系统中只允许打开一个项目，打开一个项目或新建一个项目时，前一项目将自动关闭。
伟福开发环境的项目文件包括仿真器设置，模块文件，包含文件。
仿真器设置包括仿真器类型，仿真头(POD)类型，CPU类型，显示格式和产生的目标文件类型，可以用以下几种方法设置仿真器。
✧在项目窗口中双击第一行，将打开仿真器设置窗口，对仿真器进行设置。
✧按鼠标右键，在弹出菜单中选择[仿真器设置]。
✧主菜单| 仿真器| 仿真器设置。
加入模块文件✧按鼠标右键，在弹出菜单中选择[加入模块文件]。
✧主菜单| 项目| 加入模块文件。
加入包含文件✧按鼠标右键，在弹出菜单中选择[加入包含文件]。
✧主菜单| 项目| 加入包含文件。
《MCS51单片机原理及应用》实验指导书唐山学院电工电子实验教学中心年月前言一．单片机原理实验的任务单片机原理实验是单片机原理及应用课程的一部分，它的任务是：1.通过实验进一步了解和掌握单片机原理的基本概念、单片机应用系统的硬件设计及调试方法。
2.学习和掌握单片机应用系统程序设计技术。
3.提高应用计算机的能力及水平，提高逻辑思维及动手能力。
二．实验设备单片机实验所使用的设备由计算机、单片机实验开发系统（见下图0-1），其中计算机是软件开发平台，主要完成程序编辑、编译、下载程序等任务；单片机实验开发系统是硬件开发平台，是基于51/196单片机的扩展实验系统。
计算机和单片机实验开发系统之间是通过RS232串行接口进行通信的。
图0-1 单片机原理实验设备单片机实验开发系统配有开关电源、单片机、晶振、存储器、可编程并行接口芯片、键盘显示控制芯片、24键键盘、六位LED数码管显示、A/D及D/A转换芯片、简单输出口2个、简单输入口1个、逻辑电平输入开关、发光二极管显示电路，并配有小直流电机、步进电机、继电器、音响等驱动电路。
在计算机软件的控制下可完成单片机基本实验及综合设计性实验项目。
所有的MCS51单片机原理及应用课程实验都是在这套实验系统上完成的。
三．对参加实验学生的要求1.阅读实验指导书，复习与实验有关的理论知识，明确实验目的，了解内容和方法。
2.按实验指导书要求进行接线和操作，经检查和指导老师同意后再通电。
3.在实验中注意观察思考，记录有关数据和程序，并由指导教师复查后才能结束实验。
4.实验后应断电并返回WINDOWS下关闭计算机，整理实验台，恢复到实验前的情况。
5.认真写实验报告，按规定格式写出程序流程图、程序、并分析实验结果、完成思考题等。
字迹要清楚，结论要明确。
爱护实验设备，遵守实验室纪律。
*注：本实验指导书适用于MCS51单片机原理及应用A、单片机原理及应用B等课程。
目录第一章MC51单片机原理及应用实验 (3)实验一P1口实验（验证性） (3)实验二外部中断实验（验证性） (5)实验三定时器实验 (7)实验四串行口实验--串并转换实验 (9)实验五数码显示实验 (11)实验六A/D转换实验 (13)实验七数字电子钟实验（综合性） (15)实验八D/A转换实验 (16)实验九简单I/O口扩展实验 (18)实验十步进电机实验 (20)实验十一直流电机实验 (22)实验十二PC机与单片机串行通信实验 (24)实验十三继电器与电子音响实验 (26)实验十四8255可编程并行接口实验 (28)实验十五键盘显示接口实验 (30)第二章单片机开发实验系统及TMSD调试程序 (32)第一节单片机开发实验系统 (32)第二节TMSD源语言调试程序简介 (35)第一章MCS51单片机原理及应用实验实验一P1口实验一．实验目的1.学习P1口的使用方法。
51单片机实验手册吉林大学2018-6-3目 录1． 51单片机实验板介绍 (3)1.1各个模块介绍 (4)2． Keil工程建立 (5)3．实验板的配置与程序烧写 (10)3.1实验板的配置 (10)3.2烧写软件驱动的安装 (12)3.2烧写软件程序 (14)4．实验一8个led流水灯 (17)5．实验二数码管动态显示实验 (20)1．51单片机实验板介绍USB数据线接口九针串口接口PS2接口温度传感器接口独立按键图1-1 模块功能示意图1图1-2 模块功能示意图2 1.1各个模块介绍1：单片机芯片2：复位模块3：单片机晶振4：MAX232串口转换芯片5：9针串口6：USB接口7：电源插座8：下载芯片ch3409：电源开关10：MAX485芯片11：继电器模块12：蜂鸣器模块13：L6219步进电机驱动芯片14：74HC595驱动芯片15：五线四相步进电机驱动芯片16：点阵模块18：138译码器19:2*4位共阴数码管20：EEPROM 芯片，AT24C0221：74HC165扩展芯片22：74HC595数据输出接口:23：74HC595驱动芯片24：74HC595驱动芯片25：NE555模块26：DS1302时钟模块27：4*4矩阵按键模块28：8个独立按键29：交通灯模块30：AD/DA模块31：温度传感器接口32：红外传感器接口33：PS2接口32：AT下载接口2．Keil工程建立第一步：打开Keil编译器：创建项目：Project------New uVision Project第二步：创建一个文件夹来放工程相关的文件，给工程项目命名，点击保存：第三步：选择芯片类型，我们虽然使用的是STC90C516RD 或 STC89C52RC的单片机，但这里我们选择ATMEL------AT89C52这个芯片就行。
因为都是51的内核，STC和 ATMEL没有什么区别，只是厂商不同罢了。
选择完对应的芯片之后，点击OK。

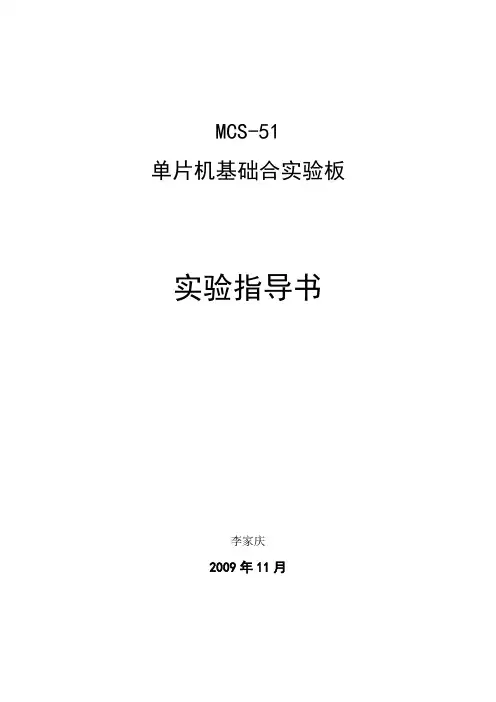

MCS-51单片机基础合实验板实验指导书李家庆2009年11月目录第1章实验箱功能简介1.1 实验箱外观 (1)1.2 实验箱配置 (2)1.3 仿真下载使用说明 (3)1.4 电路图 (4)第2章实验箱使用快速入门2.1 KEIL C51 简介 (5)2.2 uVision使用入门 (5)2.3 实验箱的仿真 (10)2.4 实验箱的下载 (13)第3章单片机实验3.1 基本实验 (23)实验一熟悉Keil C51开发环境 (23)实验二熟悉实验箱的仿真与下载 (26)实验三 I/O口延时实现流水灯 (27)实验四蜂鸣器驱动实验 (29)实验五定时器中断实验 (32)实验六外部中断实验 (33)实验七数码管显示123456 (34)实验八 8155扩展实验 (35)实验九 ADC0809实验 (37)实验十 DAC0832实验 (41)实验十一串口通信实验 (42)3.2 高级实验 (51)实验十二 100位计数器实验 (51)实验十三矩阵键盘实验 (53)实验十四实时时钟实验 (56)实验十五数字温度计实验 (64)实验十六 I2C总线实验 (68)实验十七单片机实钟实验 (74)注：实验书只是提供了部分参考实验，供用户初次使用时熟悉各模块电路，更多实验源代码详见光盘，另外，您也可根据自己的思路编写各种各样的实验代码，均可以非常方便的在此实验箱上运行。
其它相关资料，请参考光盘第1章 实验板功能简介1.1 单片机实验板概览实物图如图1.1所示：1.2 实验箱配置 基础板配置：1、STC89C51支持在线下载程序。
.2、8位LED 发光二极管（可做流水灯实验）。
3、4位数码管（可做动态扫描及静态显示实验）。
图1.1 单片机实验板实物图 8155 8LED 数码管 外扩256 DA0832 AD0809 单片机 IIC IIC Beep 矩阵 键盘下载 图1.2 单片机实验板功能组成4、4 *4矩阵键盘。
《单片机原理与应用实验》指导书厦门理工学院光电与通信工程学院目录目录 (I)第一章概述 (1)第二章实验系统组成和结构 (4)§2.1 系统主机的硬件组成 ................................................................ 错误！未定义书签。
2.1.1 逻辑电平开关电路...................................... 错误！未定义书签。
2.1.2 LED电平显示电路....................................... 错误！未定义书签。
2.1.3单脉冲电路........................................... 错误！未定义书签。
2.1.4 音频放大电路........................................... 错误！未定义书签。
2.1.5 继电器输出电路........................................ 错误！未定义书签。
2.1.6 逻辑门电路............................................. 错误！未定义书签。
2.1.7 逻辑测量（逻辑笔）电路................................. 错误！未定义书签。
2.1.8 4MHz脉冲信号源和多级分频电路......................... 错误！未定义书签。
2.1.9 可调模拟量输入电路..................................... 错误！未定义书签。
2.1.10 六位LED数码显示器................................... 错误！未定义书签。
2.1.11 4×6 键盘电路......................................... 错误！未定义书签。
.51系列单片机原理与应用实验华南师范大学物理与工程工程学院微机教研室20010年9月目录实验须知 (2)实验一数字量输入输出实验 (4)实验二交通灯控制实验 (6)实验三定时与中断实验 (8)实验四串行通信实验 (11)实验五串行A/D转换实验 (13)实验六现实人体视觉暂留特性测试实验 (14)实验七实时时钟制作实验 (17)实验八简易电子琴制作实验 (18)实验九 EEPROM应用—数字密码锁 (20)实验十综合实验：教学板自检程序设计 (25)实验十一数据采集—火灾报警装置的软硬件设计 (26)附录一实验教学板 (27)附录二实验用软件使用说明 (28)实验须知一、预习要求1．实验前认真阅读实验指导书的相关内容，明确实验目的和实验任务。
2．实验前应做好预习报告，在报告中，要求画出所设计的实验电路原理图、程序流程图，编写好程序，并对程序加以注释，还要拟订好实验步骤。
二、实验要求1．按实验中心安排的时间到指定实验室上实验课，不要迟到、缺席。
有特殊原因不能在原安排时间来实验时，须提前一天通知实验中心负责教师。
2．认真完成每次实验的各项任务，实验结果要请指导教师检查。
教师对实验内容提问，并对完成者进行记录。
3．爱护设备，保持清洁，不得在实验室内大声喧哗，不要将食物带入实验室，不擅自更换设备。
4．在实验箱（板）通电状态下，不要用手随意触摸电路板上除按键和开关以外的芯片等其它元器件。
，严禁带电操作，即所有接线、改线和拆线操作均应在不带电的状态下进行。
5．实验中若发生异常情况应立即切断电源，并向指导教师报告，检查原因，避免再次发生类似情况。
6．实验完毕，请整理好实验设备后再离开实验室。
三、实验报告要求实验报告必须使用实验报告专用纸，书写要工整、清楚，并在下一次实验时交给指导教师。
实验报告应包括以下内容：1．实验名称、实验人姓名、学号、班级、同组人姓名。
2．实验目的、任务（内容）。
3．各任务程序流程图、自编程序清单，对程序须给出适量注释（例如：变量和某些寄存器的作用，关键程序段的功能等）。

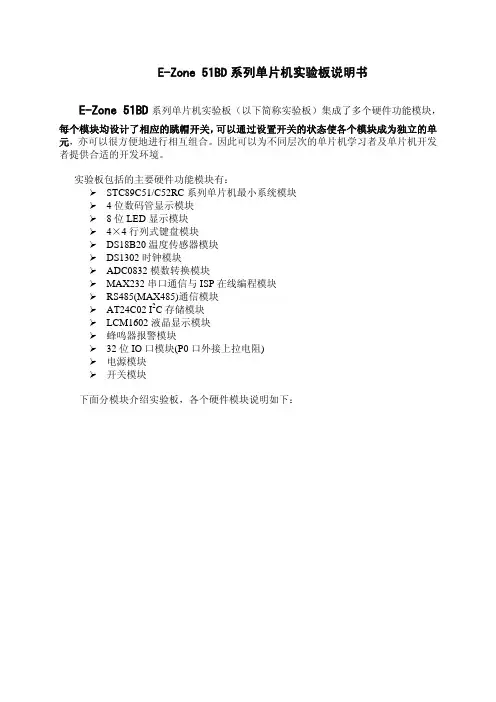

E-Zone 51BD系列单片机实验板说明书E-Zone 51BD系列单片机实验板（以下简称实验板）集成了多个硬件功能模块，每个模块均设计了相应的跳帽开关，可以通过设置开关的状态使各个模块成为独立的单元，亦可以很方便地进行相互组合。
因此可以为不同层次的单片机学习者及单片机开发者提供合适的开发环境。
实验板包括的主要硬件功能模块有：¾STC89C51/C52RC系列单片机最小系统模块¾4位数码管显示模块¾8位LED显示模块¾4×4行列式键盘模块¾DS18B20温度传感器模块¾DS1302时钟模块¾ADC0832模数转换模块¾MAX232串口通信与ISP在线编程模块¾RS485(MAX485)通信模块¾AT24C02 I2C存储模块¾LCM1602液晶显示模块¾蜂鸣器报警模块¾32位IO口模块(P0口外接上拉电阻)¾电源模块¾开关模块下面分模块介绍实验板，各个硬件模块说明如下：1．STC89C51/C52RC单片机最小系统模块实验板提供STC89C51RC或STC89C52RC单片机最小系统模块，复位电路（RES）、中断电路（INT0）、时钟电路（XTAL1和XTAL2，内部方式，采用12M晶振）、电源（VCC）和地（GND）构成了单片机最小系统。
31引脚外接高电平，采用片内程序存储器。
单片机最小系统模块在“E-Zone 51BD开发板”上的布局如下图所示，三个黑圈内就是上面原理图的“中断电路（INT0）”“时钟电路”“STC89C52RC芯片”。
注意：在放置STC89C52RC芯片时，一定要注意其放置的方向，带“开口”的一端要朝向底座拨杆方向，如上图。
2．4位数码管显示模块4位数码管显示模块提供4位共阳极动态显示数码管。
每个数码管均对应有一个跳帽开关，可以很方便地通过硬件进行显示控制。
目录实验一单片机仿真开发系统的使用 (2)1.1 Keil C51 集成开发环境介绍 (2)1.2 用Proteus仿真软件 (6)1.3 实现单片机最小系统的简单应用。
(8)实验二显示及驱动电路设计用 (10)实验三简单输入/输出实验 (12)实验四外部中断的运用 (14)实验五单片机内部定时/计数器实验 (15)实验六串行口通信设计 (17)实验七直流电机控制 (18)实验八步进马达控制 (19)实验一单片机仿真开发系统的使用1.1 Keil C51 集成开发环境介绍①、运行keil C51编辑软件，软件界面如图1-1所示②、建立一个新的工程项目单击Project菜单，在弹出的下拉菜单中选中New Project选项③、保存工程项目a、选择要保存的文件路径，输入工程项目文件的名称，如保存的路径为C51文件夹，工程项目的名称为C51，如图所示，单击保存b、为工程项目选择单片机型号在弹出的对话框中选择需要的单片机型号，如图所示,这里选择51核单片机中使用较多的89S51，选定型号后，单击确定，出现如图所示的开发平台界面④、新建源程序文件在下图中单击“File”菜单，选择下拉菜单中的New选项，新建文件后得到如图的界面：⑤、保存源程序文件单击“File”菜单，选择下拉菜单中的Save选项,在弹出的对话框中选择保存的路径及源程序的名称，如图所示。
此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，建议首先保存该空白的文件，单击菜单上的“File”，在下拉菜单中选中“Save As”选项单击，屏幕如下图所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时必须键程序录入区域入正确的.扩展名。
注意，如果用Ｃ语言编写程序，则扩展名为(.c)；如果用汇编语言编写程序，则扩展名必须为(.asm)。
然后，单击“保存”按钮⑥、为工程项目添加源程序文件在编辑界面中，单击“Target”前面的“+”，再在“Source Group”上单击右键，得到如图所示的对话框，选择“Add File to Group’Source Group 1’”，弹出如图所示的对话框，选中要添加的源程序文件，单击“Add”，得到如图所示的界面，同时，在“Source Group 1”文件夹中多了一个添加的“Text1.c”文件。
MCS—51单片机实验及课程设计指导书杨打生王忠远康瑞芳内蒙古电子信息职业技术学院2006．3目录实验实验一：WAVE软件使用实验二：常用指令的使用练习实验三：循环程序实验四：查表程序实验五：数制转换程序实验六实用子程序：（编程器的使用）实验七：输入检测与输出显示程序实验八：中断/定时程序课设一、课程设计目的和意义二、实验电路系统的结构和使用方法三、设计参考题目介绍和设计提示性思考题四、设计任务书及要求五、课程设计报告格式及要求六、考核办法七、课程设计内容及学时安排实验一：WAVE软件使用一、预习内容1、试验目的：学习WAVE软件安装和基本使用。
2、WAVE软件的安装选择WAVE文件夹下的SETUP.EXE文件并双击接着下一步最后到完成。
3、安装后写出软件窗口中工具栏中各按钮的名称。
参考说明书4、写出下面二实例各条指令的含义二、试验内容实例一指令的含义ORG 0000HMOV R0,#01HL1: MOV A,R0MOV P0,AINC R0AJMP L1END实例二ORG 0000H 指令的含义MOV R0,#01HL2: MOV A,R0MOV P2,ARL AMOV R0,ALJMP L2END1、打开WAVE见面，新建一个文件后输入实例一程序内容，并保存在我的文档名为A1.ASM ,执行编译按钮或项目菜单中的编译2、编译后，如正确扫描过去，不正确提示出错信息修改后再编译直到不提示错误为止。
3、打开窗口中的CPU窗口和数据窗口的CODE和DADE写出每条指令的机器操作代码。
4、打开窗口中的平排窗口，这样程序窗口、CPU窗口、数据存储器窗口就并排在整个屏幕。
5、点击单步按钮或F8键进行单步操作。
6、观测CPU窗口的A、P0和数据存储器窗口R0的状态并列表1记录每循环一次下列寄存器的值。
8、新建一个文件后输入实例二程序内容，并保存在我的文档名为A2.ASM ,执行编译按钮或项目菜单中的编译三、实验报告要求1、写出上述两试验程序各条指令的含义（与预习时相比是否一致）。
51系列单片机实验系统指导书目录前言第1章下载式实验系统的使用方法1.1 软件安装与启动1.1.11.1.2 文件操作1.1.3 建立工程项目(汇编)1.1.4 调试程序第2章软件实验2.1 数据传送实验2.2 清0实验2.3 数据转换实验2.4 拆字、拼字实验2.5 散转程序实验2.6 时钟实验2.7 计数器实验2.8 无符号十进制数加法实验2.9 数据排序实验2.10 单字节BCD码除法实验2.11 查找相同个数实验第3章硬件实验3.1 P1口彩灯控制实验3.2 数码管显示实验3.3 顺序控制实验3.4 8031和8155接口扩展与数码管显示实验3.5 键盘、数码管显示综合实验3.6 A/D转换实验3.7 D/A转换实验3.8 A/D与D/A转换综合实验第4章89C51系列实验4.1 顺序控制实验4.2 数码管显示实验4.3 键盘、数码管显示综合实验4.4 A/D转换实验4.5 D/A转换实验前言目前，51系列单片机在我国的各行各业得到了广泛应用，各大专院校、职业培训学校，均开设了单片机原理与应用方面的课程，这是一门技术性和实践性很强的学科，必须通过一系列的软硬件实验、理论联系实际，才能学好、学懂，取得较好的学习效果。
为了适应这一学习上的要求，国外厂家开发了多种实验、开发系统，但普遍存在集成度高，严重脱离实际的情况。
作者集多年理论教学、实验教学、产品开发的经验，完全摒弃了以前各种实验设备的那种思维模式，重新开发出一种实验、开发系统，专从产品开发角度出发，安排各种硬件实验，并且做到每一个实验就是一个小产品，每个实验就是一个产品开发的过程，从单片机最小系统开始，逐步扩展功能，从单一功能到功能多样，从小到大，从简单到复杂，自成系统给人一种完整的学习思路，让学习者概念清晰、直观明了、易学易懂，特别是加强了硬件故障排除方法的指导，解决了学习者中普遍对硬件故障排除难的问题；其次是加强了软件调试的指导，提供了一些软件调试方法和步骤，帮助初学者很快入门，帮助熟练者更加深化。
本实验系统采用模块式设计，为各学校单片机的课程设计、学生的毕业设计、提供了硬件设备，该模块可反复使用、任意组合、方便经济，解决了各单位研究与实验经费不足的问题。
特别在开发产品中更加适用，一个产品谈妥后厂家往往要求几天之拿出产品样机，你可用此系统很快拼装成一个产品样机，供编程人员仿真，同时进行印制板设计。
若出现问题，硬件可及时修改、添加，一切开发成功后，再作印制板，一次成功，减少经费损失，缩短了开发周期，为产品开发提供了方便。
本实验指导书分四章：第1章，下载式实验系统的使用；第2章，软件实验；第3章，硬件实验；第4章，89C51单片机实验，特别第4章完全讲解的是一个产品开发的全过程，力求使学习者获得更大的收益。
第1章下载式实验系统的使用方法1.1 软件安装与启动下载式实验系统，是一套既可脱离硬件仿真又可与实验系统联机仿真的实验装置，对于硬件实验，只要将软件调试好后就可将程序用串行口直接在线写入芯片，再不必象以前那样要专用的编程器来固化程序。
1.1.1 软件安装1. 为使 QTH 调试器能够正常运行，您必须提供以下软硬件环境： 586 以上的PC 及兼容机；100M 以上的剩余硬盘空间；分辨率为 800×600 以上的显示器；具有SPP功能的打印机接口；使用符合 Intel 标准的汇编器、编译器和连接器。
如Franklin/Keil V3.2 或 keil V6.02 及以上版本。
2.使用：单击开始/程序，在程序条中选QTH2008XS下载式单片机实验仪V2004.1或直接双击桌面上QTH－2008XS 快捷图标。
图1－1连机出错提示框如果已经连接仿真器或实验仪，则直接进入 QTH 调试器窗口。
如果没有连接仿真器，等一下屏幕上会出现图1－1所示的连机出错提示框：可以选择是否进入模拟调试：“是”——进入调试；“否”——请检查并使仿真器正常工作后，再按调试菜单上的复位钮，进入仿真调试。
出现如图1－2所示的模拟调试器窗口：图1－2模拟调试器窗口1.2 系统使用方法学习单片机的最终目的是开发单片机产品或维修单片机产品，开发一个产品必须经历硬件设计和软件设计两个阶段。
而实验系统是将一些简单的实用电路已设计好。
再在该系统中编写程序，调试程序，编写调试程序又必须经历写程序；编译程序；调试程序三个大的过程，每一个过程又有很多步骤和方法。
写程序有程序输入、程序修改、程序保存。
编译程序有成功与否，不成功要反复修改，成功后会自动生成列表文件（.LST）和目标文件（.OBJ），可进行调试程序，调试过程较复杂，下面分别叙述。
首先在图1－2所示的窗口中可进行程序编写或打开已编好的程序，若编写新的程序则在主菜单中单击“文件/新建”，若打开编好的程序，则在主菜单中单击“文件/打开”，现打开一个编好的文件（P1.ASM），出现如图1－3所示的模拟调试器窗口：图1－3模拟调试器窗口在主菜单中有9项，即文件、编辑、查看、项目、调试、设置、外设、窗口、帮助下面将每一项及每一项的子菜单分别叙述，其中文件和编辑菜单容一般会用，重点讨论查看、项目、调试、设置、外设、窗口，帮助一项也可自已随时使用。
1.2.1 查看主菜单的“查看”下拉菜单中的容有：工具栏、状态栏、寄存器窗口、程序寄存器窗口、数据寄存器窗口、逻辑分析窗口、跟踪记录窗口、变量表、项目管理器窗口、信息窗口、观察窗口。
这些窗口和工具条显示在屏幕或关闭的方法都是第一次选中且单击打开（关闭）对应的选项，第二次选中且单击关闭（打开）对应的选项。
将全部打开后的屏幕窗口显示如图1－4所示:①号窗口为综合窗口，单击本窗口下面的标签，此窗口会变换成项目管理器窗口，特殊功能寄存器窗口，部数据存储器（00H-FFH）窗口，部位(20H-2FH围的00-7F之间共计128个位)显示窗口。
随着程序的不同可以任意选择其中的一个窗口。
在项目管理器窗口和部数据存储器（00H-FFH）窗口中单击鼠标右键有对应的浮动菜单出现，选中且单击选项可进行对应的操作。
后面的3个窗口可直接改变单元中的数值（赋值）。
②号窗口为信息窗口，该窗口是显示所有操作的信息容，特别是在将程序进行编译或编译连接装载后，显示程序出错与否的信息，主要看错误（ERROR）和警告（WARNING）两项，特别是错误项有一个错误就不能编译通过，调试就不能进行，有警告无错误还可通过，最好显示是“0”个错误，“0”个警告。
③号窗口也是一个综合窗口，单击本窗口下面的标签，此窗口会变换成代码（Code）窗口，外部程序(XData)存储器窗口，数据(Data)存储器窗口。
随着程序的不同可以任意选择其中的一个窗口进行观察。
图1－4模拟调试器窗口在每一个窗口中单击鼠标右键有对应的浮动菜单出现，选中且单击选项可进行对应的操作。
例如在外部程序(XData)存储器窗口中单击鼠标右键出现浮动菜单，要看指定的单元中的容，选中浮动菜单中“选择显示地址”且单击出现地址对话窗口，在窗口中输入要看的地址，对应的地址项马上出现在本窗口中，解决了查找之苦。
所有窗口可直接改变单元中的数值（赋值）。
④号窗口为观察窗口，有时要观察的值太多，可将要观察的值选定到此窗口中进行观察，方法是：在此窗口中单击鼠标右键出现浮动菜单，选中浮动菜单中“增加观察项”且单击出现如图1－5所示的对话窗口，按窗口中的要求选中对应的各项，选中的变量图1－5模拟调试器窗口马上出现在④号窗口中。
⑤主窗口，程序所在的窗口，也有浮动菜单，为调试程序提供了方便。
从上可见观察容很多，一个屏幕上不可能容纳这么多容，有的时候窗口很大，就需要用窗口调整指令来调整好各个窗口位置大小。
窗口整体移动的方法是用鼠标单击上边框条，上边框变蓝，将鼠标左键按住整体移动，鼠标整个窗口一起移动，放到合适位置，松开鼠标就行。
窗口四边分别收缩或放大的方法是，将鼠标点击窗口边线，出现左右或上下形式的箭头(注意此箭头一晃而过要认真捕捉)，马上按住鼠标左键整体移动鼠标,边线就跟着移动，移至合适位置，松开鼠标就行，有些窗口为竖式长方形，有些窗口为横式长方形，若要调整它的形状，用窗口命令就行。
1.2.2 项目项目菜单为解决多个程序组合或混合编程（汇编语言C语言）的问题而设置。
单击主菜单中项目，出现下拉菜单，在下拉菜单中有新建项目、打开项目、关闭项目、项目属性、编译当前文件、编译连接装载、加入模块文件、加入库文件、装入调试信息。
下面重点讨论几项，其他的自已照着操作不再一一叙述。
1．新建项目单击“项目/新建项目”，出现对话框，在框重输入文件名字，新的项目就建立了。
若有原项目，只是打开就行了(但源文件修改以后，每次就在“文件”菜单中选“保存”或用保存工具图标保存文件)。
2.编译文件单击“项目/编译当前文件”或“项目/编译连接装载”（两种方式的区别在于前者只编译，后者既编译又将编译后的代码下载到CPU中）将新编写的或打开的程序进行编译，编译成功的话，下面的信息窗口(Massage)会出现新创建的文件名，且在窗口中出现组装完成（ASSEMBLY COMPLETE），“0”个错误（ERROR）“0”个警告（WARNING）。
系统会自动生成列表文件和目标文件。
若编译有错，信息窗口会指出错误在什么地方，反复修改，直至编译通过为止。
注意：若有一项错误，目标文件和列表文件就不能自动生成。
3．项目属性单击“项目/项目属性”出现对话框，框中第一页如图1－6所示⑴ C编译器页图1－6工程设置对话框SMALL、COMPACT、LARGE这些指令控制存储器模式选择。
存储器模式对不同的变量定义有所影响。
SMALL：小模式，所有函数和过程的变量及局部数据段被定义在8051片数据存储区。
COMPACT:紧凑模式，所有函数和过程的变量及局部数据段被定义在8051片外数据存储区中256字节。
这种模式使用（R0、R1）访问外部数据存储器。
LARGE:紧凑模式，所有函数和过程的变量及局部数据段被定义在8051片数据存储区中64K字节空间。
这种模式通过数据指针（DPTR）访问外部数据存储器。
CODE/NOCODE:CODE指令在列表文件后附加上一个汇编记忆表，源程序中的每个函数被表示为汇编代表。
OPTIMIZE(n)：括号n为一个0－5的十进制数，另外可选OPTIMIZE(SIZE) 和OPTIMIZE(SPEED)，以决定优化重点是放在代码长度上还是执行速度上。
RAM(SMALL、COMPACT、LARGE)RAM指令用来决定程序存的大小，它影响跳转指令的编码。
RAM(SMALL): CALL和JMP指令作为ACALL和AJMP指令的编码,最大程序空间可达2K 字节，整个用户程序必须分布在这2K字节空间。
