微机原理及应用第2章习题及答案

  • 格式：doc
  • 大小：160.50 KB
  • 文档页数：7

CH02 8086／8088指令系统 习题与思考题

1．假定DS=2000H，ES=2100H，SS=1500H，SI=00A0H，BX=0100H，BP=0010H，数据变量VAL的偏移地址为0050H，请指出下列指令源操作数是什么寻址方式源操作数在哪里如在存储器中请写出其物理地址是多少 （1）MOV AX，0ABH （2）MOV AX，[100H] （3）MOV AX，VAL （4）MOV BX，[SI] （5）MOV AL，VAL[BX] （6）MOV CL，[BX][SI] （7）MOV VAL[SI]，BX （8）MOV [BP][SI]，100 解答： （1）MOV AX，0ABH 寻址方式：立即寻址；源操作数在数据线上；物理地址：无

（2）MOV AX，[100H] 寻址方式：直接寻址；源操作数在存储器中；物理地址：DS＊16+100H＝2000H*16+100H＝20100H

（3）MOV AX，VAL 寻址方式：直接寻址；源操作数在存储器中；物理地址：DS＊16+VAL＝2000H*16+0050H＝20050H

（4）MOV BX，[SI] 寻址方式：寄存器间接寻址；源操作数在存储器中；物理地址：DS＊16+SI＝2000H*16+00A0H＝200A0H

（5）MOV AL，VAL[BX] 寻址方式：变址寻址；源操作数在存储器中；物理地址：DS＊16+VAL+BX＝2000H*16+0050H+0100 ＝20150H

（6）MOV CL，[BX][SI] 寻址方式：基址加变址寻址；源操作数在存储器中；物理地址：DS＊16+BX+SI＝2000H*16+0100H+00A0H ＝201A0H

（7）MOV VAL[SI]，BX 寻址方式：寄存器寻址；源操作数在寄存器中；物理地址：无

（8）MOV [BP][SI]，100 寻址方式：立即寻址；源操作数在；物理地址：无

2．设有关寄存器及存储单元的内容如下： DS=2000H，BX=0100H，AX=1200H，SI=0002H，[20100H]=12H，[20101H]=34H，[20102H]=56H，[20103]=78H，[21200]=2AH，[21201H]=4CH，[21202H]=0B7H，[21203H]=65H。 试说明下列各条指令单独执行后相关寄存器或存储单元的内容。 （1）MOV AX，1800H （2）MOV AX，BX （3）MOV BX，[1200H] （4）MOV DX，1100[BX] （5）MOV [BX][SI]，AL （6）MOV AX，1100[BX][SI] 解答： 题号 指 令 执 行 结 果 （1） MOV AX，1800H AX＝1800H （2） MOV AX，BX AX＝0100H （3） MOV BX，[1200H] BX＝4C2AH （4） MOV DX，1100[BX] DX＝4C2AH （5） MOV [BX][SI]，AL [20102H]＝00H （6） MOV AX，1100[BX][SI] AX＝65B7H

3．假定BX=0E3H，变量VALUE=79H，确定下列指令执行后的结果(操作数均为无符号数。对3、6，写出相应标志位的状态)。 （1）ADD VALUE，BX （2）AND BX，VALUE （3）CMP BX，VALUE （4）XOR BX，0FFH （5）DEC BX （6）TEST BX，01H 解答： 题号 指 令 执 行 结 果 （1） ADD VALUE，BX BX＝015CH （2） AND BX，VALUE BX＝0061H （3） CMP BX，VALUE BX＝00E3H(CF=ZF=OF=SF=0，AF=PF=1) （4） XOR BX，0FFH BX＝001CH （5） DEC BX BX＝00E2H （6） TEST BX，01H BX＝00E3H(CF=ZF=OF=SF=AF=PF=0)

4．已知SS=0FFA0H，SP=00B0H，先执行两条把8057H和0F79H分别进栈的PUSH指令，再执行一条POP指令，试画出堆栈区和SP内容变化的过程示意图。（标出存储单元的地址） 解答： 00ADH00AEH00AFH0FFA0：00B0H···FFAACHFFAADHFFAAEHFFAAFHFFAB0H···00ACHXFFAABH00ADH00AEH00AFH0FFA0：00B0H···57H80HFFAACHFFAADHFFAAEHFFAAFHFFAB0H···00ACHX

FFAABH

①初始状态；SP＝00B0H②PUSH　AX；（AX＝8057H）SP＝00AEH00ADH00AEH00AFH0FFA0：00B0H···79H0FH57H80HFFAACHFFAADHFFAAEHFFAAFHFFAB0H···00ACHXFFAABH00ADH00AEH00AFH0FFA0：00B0H···57H80HFFAACHFFAADHFFAAEHFFAAFHFFAB0H···00ACHX

FFAABH

③PUSH　BX；（BX＝0F79H）SP＝00ACH④POP　BX；SP＝00AEH

堆栈段SS＝0FFA0H堆栈段SS＝0FFA0H堆栈段SS＝0FFA0H堆栈段SS＝0FFA0H

5．已知程序段如下： MOV AX，1234H MOV CL，4 ROL AX，CL DEC AX MOV CX，4 MUL CX 试问：（1）每条指令执行后，AX寄存器的内容是什么（2）每条指令执行后，CF，SF及ZF的值分别是什么（3）程序运行结束时，AX及DX寄存器的值为多少 指 令 执 行 结 果 AX CF SF ZF MOV AX，1234H AX＝1234H × × × MOV CL，4 AX＝1234H × × ×

ROL AX，CL AX＝2341H 1 0 0 DEC AX AX＝2340H 1 0 0 MOV CX，4 AX＝2340H 1 0 0 MUL CX AX＝8D00H，DX=0000H 0 0 0

6．写出实现下列计算的指令序列。（假定X、Y、Z、W、R都为字变量） （1）Z=W+（Z+X） （2）Z=W-（X+6）-（R+9） （3）Z=（W*X）/（R+6） （4）Z=（（W-X）/5*Y）*2 解答：（1）Z=W+（Z+X） 题号 指 令 题号 指 令 （1） Z=W+（Z+X） （2） Z=W-（X+6）-（R+9） MOV AX，Z MOV DX，R

MOV BX，X ADD DX，9

MOV CX，W MOV BX，X

ADD BX ADD BX，6

ADC CX MOV AX，W

MOV Z，AX SUB AX，BX

SUB AX，DX

MOV Z，AX

（3） Z=（W*X）/（R+6） （4） Z=（（W-X）/5*Y）*2 MOV DX，0 MOV AX，W

MOV AX，W MOV BX，X

MOV BX，X SUB AX，BX

MUL BX MOV DX，0

PUSH AX MOV CL，5

MOV AX，R DIV CL ADD AX，6 MOV BX，Y

MOV CX，AX MUL BX POP AX MOV CL，2

DIV CX MUL CL MOV Z，AX MOV Z，AX

MOV Z+1，DX MOV Z+1，DX

7．假定DX=001B，CL=3，CF=1，试确定下列各条指令单独执行后DX的值。 （1）SHR DX，1 （2）SHL DL，1 （3）SAL DH，1 （4）SAR DX，CL （5）ROR DX，CL （6）ROL DL，CL （7）RCR DL，1 （8）RCLDX，CL 解答： 题号 指 令 执 行 结 果 （1） SHR DX，1 DX=0110 0100 1101 1100(64DCH) （2） SHL DL，1 DX=1100 1001 0111 0010(C972H) （3） SAL DH，1 DX=1001 0010 1011 1001(92B9H) （4） SAR DX，CL DX=1111 1001 0011 0111(F937H) （5） ROR DX，CL DX=0011 1001 0011 0111(3937H) （6） ROL DL，CL DX=1100 1001 1100 1101(C9CDH) （7） RCR DL，1 DX=1100 1001 1101 1100(C9DCH) （8） RCL DX，CL DX=0100 1101 1100 1011(4DCFH)

8．已知DX=1234H，AX=5678H，试分析下列程序执行后DX、AX的值各是什么该程序完成了什么功能 MOV CL，4 SHL DX，CL MOV BL，AH SHL BL，CL SHR BL，CL OR DL，BL 解答：DX=2345H，AX=6780H。该程序完成的功能如图所示，将DX，AX拼装成双字后，左移四位。

DXDXAX12345678DX

AX2340

678023456780AX

9．试分析下列程序段： ADD AX，BX JNC L2 SUB AX，BX JNC L3 JMP SHORTL5 如果AX、BX的内容给定如下： AX BX （1）14C6H 80DCH （2）B568H 54B7H 问该程序在上述情况下执行后，程序转向何处 解答：（1）AX＝AX+BX＝14C6H+80DCH＝95A2H；CF＝0；无进位，转移至L2；

（2）AX＝AX+BX＝B568H+54B7H＝0A1FH；CF＝1；有进位，继续执行； AX＝AX-BX＝0A1FH+54B7H＝B568H；CF＝1；有借位，继续执行； 无条件转移至SHORTL5

10．编写一段程序，比较两个5字节的字符串OLDS和NEWS，如果OLDS字符串不同于NEWS字符串，则执行NEW_LESS，否则顺序执行。

合集下载

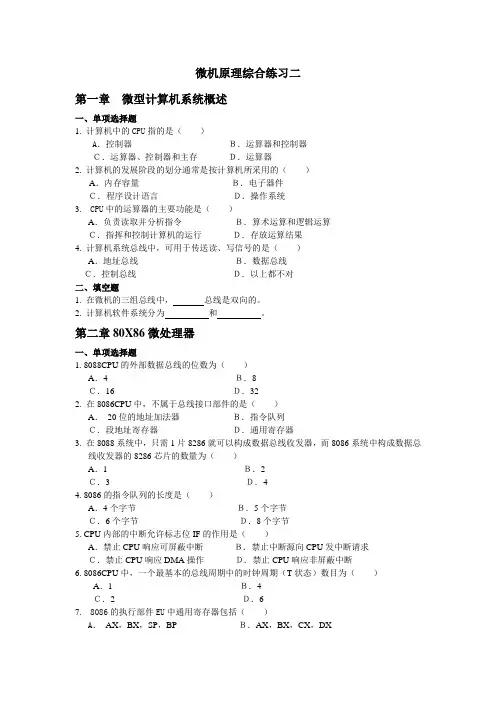

微机原理及应用综合练习二

微机原理及应用综合练习二

微机原理综合练习二第一章微型计算机系统概述一、单项选择题1. 计算机中的CPU指的是（）A．控制器Ｂ．运算器和控制器Ｃ．运算器、控制器和主存Ｄ．运算器2. 计算机的发展阶段的划分通常是按计算机所采用的（）A．内存容量Ｂ．电子器件Ｃ．程序设计语言Ｄ．操作系统3. CPU中的运算器的主要功能是（）A．负责读取并分析指令Ｂ．算术运算和逻辑运算Ｃ．指挥和控制计算机的运行Ｄ．存放运算结果4. 计算机系统总线中，可用于传送读、写信号的是（）A．地址总线Ｂ．数据总线Ｃ．控制总线Ｄ．以上都不对二、填空题1. 在微机的三组总线中，总线是双向的。

2. 计算机软件系统分为和。

第二章80X86微处理器一、单项选择题1. 8088CPU的外部数据总线的位数为（）A．4 Ｂ．8Ｃ．16 Ｄ．322. 在8086CPU中，不属于总线接口部件的是（）A．20位的地址加法器Ｂ．指令队列Ｃ．段地址寄存器Ｄ．通用寄存器3. 在8088系统中，只需1片8286就可以构成数据总线收发器，而8086系统中构成数据总线收发器的8286芯片的数量为（）A．1Ｂ．2Ｃ．3 Ｄ．44. 8086的指令队列的长度是（）A．4个字节Ｂ．5个字节Ｃ．6个字节Ｄ．8个字节5. CPU内部的中断允许标志位IF的作用是（）A．禁止CPU响应可屏蔽中断Ｂ．禁止中断源向CPU发中断请求Ｃ．禁止CPU响应DMA操作Ｄ．禁止CPU响应非屏蔽中断6. 8086CPU中，一个最基本的总线周期中的时钟周期（T状态）数目为（）A．1 Ｂ．4Ｃ．2 Ｄ．67. 8086的执行部件EU中通用寄存器包括（）A．AX，BX，SP，BPＢ．AX，BX，CX，DXＣ．AL，BL，CL，DLＤ．SP，BP，SI，DI8. 在8086的存储器写总线周期中，微处理器给出的控制信号（最小模式下）WR，RD，M/IO分别是（）A．1，0，1Ｂ．0，1，0Ｃ．0，1，1Ｄ．1，0，09. 在8086的总线周期中，ALE信号的有效位置是（）A．T1 Ｂ．T2Ｃ．T3 Ｄ．T410. 8086 CPU响应DMA传送请求的信号是（）A．READY Ｂ．HLDAＣ．RDＤ．INTA11. 在8086的存储器写总线周期中，微处理器给出的控制信号（最小模式下）WR，RD，M/IO分别是（）A．1，0，1Ｂ．0，1，0Ｃ．0，1，1Ｄ．1，0，012. 当8086CPU从总线上撤消地址，而使总线的低16位置成高阻态时，其最高4位用来输出总线周期的（）A．数据信息Ｂ．控制信息Ｃ．状态信息Ｄ．地址信息13. 在8086的小模式系统中，M/IO、RD和WR当前信号为１、０、１，表示现在进行的是（）A．I/O读Ｂ．I/O写Ｃ．存储器写Ｄ．存储器读14. 8086CPU中指令队列采用的访问原则是（）A．先进先出Ｂ．先进后出Ｃ．后进先出Ｄ．自由出入15. 在8086系统中，内存采取分段结构，段与段之间是（）A．分开的Ｂ．连续的Ｃ．没有限制，都可以Ｄ．重叠的16. 在8086系统中，CPU被启动后，IP及四个段寄存器的初始状态是（）A．全部清0 Ｂ．全部置成FFFFHＣ．IP=FFFFH，四个段寄存器清0 Ｄ．CS=FFFFH，其它寄存器清017. 在8086系统中，一条指令的存放地址一般由段地址寄存器CS和指令指针寄存器IP来决定。

单片机与微机原理及应用课后答案(张迎新等)电子工业出版社(DOC)

单片机与微机原理及应用课后答案(张迎新等)电子工业出版社(DOC)

第二章单片机结构及原理1、MCS-51 单片机内部包含哪些主要功能部件？它们的作用是什么？答：（1）一个8bit CPU 是微处理器的核心，是运算和逻辑计算的中心。

（2）片内震荡器及时钟电路：提供标准时钟信号，所有动作都依据此进行。

（3）4K ROM程序存贮器：存贮程序及常用表格。

（4）128B RAM 数据存贮器：存贮一些中间变量和常数等。

（5）两个16bit 定时器/计数器：完全硬件定时器（6）32 根可编程I/O 口线：标准8 位双向（4 个）I/O 接口，每一条I/O 线都能独立地作输入或输出。

（7）一个可编程全双工串行口。

（8）五个中断源。

2、什么是指令？什么是程序？答：指令是规定计算机执行某种操作的命令。

程序是根据任务要求有序编排指令的集合。

3、如何认识89S51/52 存储器空间在物理结构上可以划分为 4 个空间，而在逻辑上又可以划分为3 个空间？答：89S51/52 存储器空间在物理结构上设有４个存储器空间：片内程序存储器、片外程序存储器、片内数据存储器、片外数据存储器。

在逻辑上有３个存储器地址空间：片内、片外统一的64KB 程序存储器地址空间，片内256Ｂ数据存储器地址空间，片外64ＫＢ的数据存储器地址空间。

4、开机复位后，CPU 使用的是哪组工作寄存器？他们的地址是多少？CPU 如何确定和改变当前工作寄存器组？答：开机复位后，CPU 使用的是第0 组工作寄存器，地址为00H～07H，CPU 通过改变状态字寄存器PSW中的RS0 和RS1 来确定工作寄存器组。

5、什么是堆栈？堆栈有何作用？在程序设计时，有时为什么要对堆栈指针SP 重新赋值？如果CPU 在操作中要使用两组工作寄存器，SP 应该多大？答：堆栈是一个特殊的存储区，主要功能是暂时存放数据和地址，通常用来保护断点和现场。

堆栈指针SP复位后指向07H 单元，00H～1FH 为工作寄存器区，20H～2FH 为位寻址区，这些单元有其他功能，因此在程序设计时，需要对SP 重新赋值。

微型计算机原理及应用第三版课后答案

微型计算机原理及应用第三版课后答案

微型计算机原理及应用第三版课后答案【篇一：《微型计算机原理及应用》课后习题答案】=txt>第一章1.1 解释题(1) 微处理器【解答】由大规模集成电路芯片构成的中央处理器（cpu），叫做微处理器。

(2) 微型计算机【解答】以微处理器为基础，配以内存储器、输入输出接口电路、总线以及相应的辅助电路而构成的计算机裸机，叫做微型计算机。

(3) 微型计算机系统【解答】微型计算机系统由硬件系统和软件系统组成。

即由微型计算机、配以相应的外部设备（如打印机、显示器、键盘、磁盘机等），再配以足够的软件而构成的系统。

(4) 单板机【解答】将微处理器、ram、rom以及i/o接口电路，再配上相应的外设（如小键盘、led显示器等）和固化在rom中的监控程序等，安装在一块印刷电路板上构成的微型计算机系统称为单板机。

(5) 运算器【解答】运算器是直接完成各种算术运算、逻辑运算的部件，主要由alu（arithmetic and logic unit,算术逻辑部件）、通用寄存器、标志寄存器等组成。

(6) 地址总线【解答】地址总线是cpu对内存或外设进行寻址时，传送内存及外设端口地址的一组信号线。

地址总线的条数多少决定了cpu的寻址能力。

(7) 数据总线【解答】数据总线是cpu与内存或外设进行信息交换时，所用的一组数据信号线。

它决定了cpu一次并行传送二进制信息的位数，反映出cpu的“字长”这个重要性能指标。

(8) 控制总线【解答】控制总线是在cpu与外部部件之间传送控制信息（如读/写命令、中断请求命令等）的一组信号线。

1-2 单片机应包括哪些基本部件？其主要应用于哪些领域？【解答】一般单片机芯片中包括微处理器、ram、rom、i/o接口电路、定时器/计数器，有的还包括a/d、d/a转换器等。

其主要应用于智能化仪器仪表及工业控制领域。

1-3 按图1-11和图1-12，写出取第二条指令操作码和执行第二条指令的过程。

【解答】1) ip的值（002h）送入地址寄存器ar；2) ip的内容自动加1，变为003h；3) ar将地址码通过地址总线送到存储器的地址译码器，经译码后选中002h单元；4) 微处理器给出读命令；5) 所选中的002h单元内容04h送上数据总线db；6) 数据总线db上的数据04h送到数据寄存器dr；7) 因是取指操作，取出的是指令操作码04h，即由dr送入指令寄存器ir；8) ir中的操作码经指令译码器id译码后，通过pla发出执行该指令的有关控制命令。

微机原理第1-2章习题(答案).doc

微机原理第1-2章习题(答案).doc

X)/ \7 \7 \7 12 3 4 /(V z/l \ z(\ 7(\ 微机原理第1-2章习题（答案）1.什么叫微处理器？什么叫微型计算机？什么叫微型计算机系统？这三者有什么联系和区别？答：微处理器是指微缩的CPU大规模集成电路，其职能是执行算术、逻辑运算和控制整个计算机自动地、协调地完成操作；微型计算机是以微处理器为核心，配上大规模集成电路的RAM、ROM、I/O 接口以及相应的辅助电路而构成的微型化的计算机装置；微型计算机系统是以微型计算机为核心构成的某种特殊用途的应用系统；实际上，微型计算机是我们普通意义上提到的计算机的一种，而微处理器是微型计算机的核心，微型计算机系统则是微型计算机在不同应用场合下的扩展。

（注意，对于微型计算机和微型计算机系统的区别在不同的参考书上可能有不同的解释。

其中-•种看法是：微型计算机是指纯硬件设备（也就是所谓的裸机），微型计算机系统才是真正包括软件和硬件在内的、有实用价值的微型计算机设备；另一种看法是：微型计算机是具有最简单软、硬件配置的微型计算机设备, 而微型计算机系统是指具有较丰富的软硬件配骨、适用于某些特别应用场合的微型计算机设备。

本书认为，这两个概念的区别在目前来说不是非常明显和非常重要，因此采用了比较含糊的说法。

）2.什么叫机器数？什么叫真值？试综述有符号数和无符号数的机器数主耍有哪些表示方法。

答：一般数学上用“ + ”“一”号加上数值大小表示数据的形式我们称为数据的真值，如+ 15、-25等；而计算机中用二进制表示的、符号也数码化了的带符号数称为机器数，如+ 15可以表示为00001111, -25可以表示为10011001 （原码形式）。

计算机中，无符号数可以直接用二进制、八进制、十六进制或BCD 码等形式来表示；而带符号数可以用二进制、八进制或十六进制的原码、反码、补码三种方式来表示。

3.写出下列十进制数的原码、反码和补码表示（用8位二进制数表示，最高位为符号位）：（1） 13 （2） 120 （3） 35 （4） -127(13)10= (0000,1101)原码=(0000,1101)反日=(0000,1101)补码(120) 10= (0111, 1000)原码=(0111, 1000)反码=(0111, 1000)补码(35) 10= (0010, 0011)原码=(0010, 0011)反码=(0010,0011)补码(—127) 10二(1111, 1111)原码=(1000, 0000)反码=(1000, 0001)补码4.8086CPU分为哪两个部分？各部分主要db什么组成？答：8086/8088 CPU分为总线接口部件(BIU)和执行部件(EU)两个部分。
