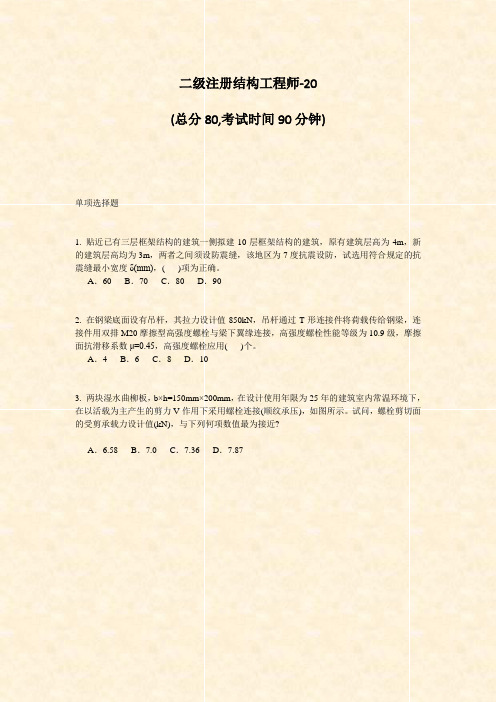

二级注册结构工程师-20(总分80,考试时间90分钟)单项选择题1. 贴近已有三层框架结构的建筑一侧拟建10层框架结构的建筑，原有建筑层高为4m，新的建筑层高均为3m，两者之间须设防震缝，该地区为7度抗震设防，试选用符合规定的抗震缝最小宽度δ(mm)，( )项为正确。
A．60 B．70 C．80 D．902. 在钢梁底面设有吊杆，其拉力设计值850kN，吊杆通过T形连接件将荷载传给钢梁，连接件用双排M20摩擦型高强度螺栓与梁下翼缘连接，高强度螺栓性能等级为10.9级，摩擦面抗滑移系数μ=0.45，高强度螺栓应用( )个。
A．4 B．6 C．8 D．103. 两块湿水曲柳板，b×h=150mm×200mm，在设计使用年限为25年的建筑室内常温环境下，在以活载为主产生的剪力V作用下采用螺栓连接(顺纹承压)，如图所示。
试问，螺栓剪切面的受剪承载力设计值(kN)，与下列何项数值最为接近?A．6.58 B．7.0 C．7.36 D．7.87某二级建筑桩基如图所示，柱截面尺寸为450mm×600mm，作用于基础顶面的荷载设计值为F=2800kN，M=210kN·m(作用于长边方向)，H=145kN，采用截面为350mm×350mm的预制混凝土方桩，承台长边和短边分别为a=2.8m，b=1.75m，承台埋深1.3m，承台高0.8m，桩顶伸入承台50mm，钢筋保护层取40mm，承台有效高度为h0= 0.8-0.050-0.040=0.710m=710mm，承台混凝土强度等级为C20，配置HRB335钢筋。
4. 按《建筑桩基技术规范》(JGJ94—94)取承台及其上土的平均重度，则桩顶竖向力设计值最小与下列______ 项值接近。
A．406.75kN B．414.5kN C．419.8kN D．425.6kN5. 柱边承台受冲切承载力值与下列______ 项值接近。
