收音机参数及测试方法(精)

  • 格式：doc
  • 大小：22.00 KB
  • 文档页数：8

FM 参数测试方法:1、噪限灵敏度(使用灵敏度静噪灵敏度(S/N为 50dB 信噪比信号发生器 :1KHz 调制频率,±75KHz(AEC 频偏,其他机型 22.5KHz 频偏, 载频分别为 90.1MHz 、 98.1MHz 、 106.1MHz ,输入电平 66EMF dBu;EUT :频率分别调谐到 90.1MHz 、 98.1MHz 、 106.1MHz ,音量调到满格;音频分析仪 :200Hz HPF、 15KHz LPF,选择 ACV 档――REL dB,选择 S/N档; 此时将信号发生器 FM-SIG 关闭,待音频分析仪上显示的 S/N值后,调节信号发生器的输出直至 S/N的值为 30dB ,记录此时信号发生器的输出电平。

2、 -3dB 极限灵敏度定义:使标准输出下降 3dB ,高频信号的电平值即“限幅灵敏度” (考察弱信号时收音机的接收能力。

音量 -标准输出。

RF 信号 -60dB (1MV 、 1KHZ 、 +22.5KHZ。

固定频点于中端测量频率点, 接收机调整接收在中端测量频率点, 使输出为标准状态 (视此时为0dB 。

降低 RF 输出电平,使接收输出下降 3dB ,此时的 RF 电平即为限幅灵敏度。

3、频率响应 (FREQUENCY RESPONE-3dB 频率响应 (-3 dB FREQUENCY RESPONE⑴在接收机的中端测量频率,标准测量条件下加上预加重进行测量,且高频信号发生器需外接音频信号源;⑵在 1KHz 调制频率时,调节音量控制器至输出达到标准参考输出功率 0.5W 作为参考 0dB ;⑶缓慢减小外部调制频率直到输出下降 3dB ,并记下此时的频率;⑷缓慢增大外部调制频率直到输出下降 3dB ,同样记下此时的频率;⑸则所记录的频率分别为被测试机 -3dB 点的频率范围的上下限。

4、失真及过载失真 (DISTORTION/RF OVERLOAD DISTORTION⑴在接收机的中端测量频率点测量;⑵信号发生器设置为调制 1KHz 、频偏 75KHz ;⑶调节音量控制器至输出达到标准参考输出功率 0.5W(1.4V;⑷测量高频输入电平为 1mV(60dBuV时的音频失真;⑸提高高频输入电平到 100mV(100dBuV,并重新调整音量电位器,使音频输出为标准输出功率 0.5W ;⑹测定此时的音频过载失真(10% THD+N 。

5、 IF FREQUENCY 中频抑制度(1 固定高频信号发生器为 98 MHz, 先测出此频点的 30 dB S/N 限噪灵敏度。

(2 然后将高频信号改为 10.7 MHz,加强 RF 输出电平并微调 10.7 MHz频率是输出最大,失真最小,直至输出升回原始标准输出值。

(3 微调后的频率为中频值,而 RF 输出信号在限噪灵敏度值上所增加的 dBu 差值为“中频抑制度” 。

6、 IMAGE REJECTION (镜像抑制度6.1定义:接收频点对 2倍中频的抑制度6.2测试条件:音量 -标准输出,调制频率 1KHz; 频偏 22.5KHz 。

6.3测试方法:a. 镜像频率 98.1 MHz+2X10.7 MHz=119.5 MHz.b. 先测出 98.1 MHz频点的 30 dB S/N 限噪灵敏度。

c. 然后将高频信号 98.1 MHz 改为 119.5 MHz , 加强 RF 输出电平并微调 119.5 MHz 频率是输出最大,失真最小,直至输出升回原始标准输出值。

d. 在限噪灵敏度值上所增加的 dBu 差值为“镜像抑制度”7、 AM 抑制 (AM SUPPRESSION⑴在接收机的中端测量频率进行测量 , 并加上 200Hz ~15KHz 带通滤波器; ⑵设置高频信号电平为 46dB(直接从信号发生器读数 , 调制信号为 1KHz 、标准频偏 , 并调节音量控制器至输出达到标准输出功率 0.5W ;⑶关掉信号源调制;⑷再给信号源加上 400Hz 、 30%调制度的调幅调制;⑸记录此时的音频信号输出与标准参考输出之差即为调幅抑制。

8、俘获比 (CAPTURE RATIO⑴在接收机的中端测量频率进行测量;⑵通过 FM 双信号匹配器将两个信号源 (SG1、 SG2 同时接至被测机;⑶通过零差拍或频率计把两个信号源频率调节在测试频率点;⑷关掉 SG2的调制并把它的电平设置为 0dB ;⑸调整 SG1的高频电平到 50dB 静态灵敏度,作为参考电平;⑹在 SG1处于标准输入条件下,调节音量至输出达到标准输出功率 0.5W ; ⑺升高 SG2信号电平至此干扰信号使音频输出下降 1dB ,计此时 SG2输入电平为 X ;⑻进一步增加 SG2电平至音频输出下降 30dB ,计此时 SG2输入电平为 Y ; ⑼俘获此即为 (X-Y/2。

9、停台灵敏度⑴分别在接收机的低、中和高端测量频率点进行测量;⑵调节音量控制器至输出达到标准参考输出功率 0.5W ;⑶激活自动寻台控制;⑷从较低电平缓慢地提升高频信号输入,启动测试机的搜寻功能;⑸测定测试机锁住测试频率所需的量低频输入电平;⑹改变寻台方向,并重复上述步骤,一般情况下应以两个方向中较低的被测频率输出电平作为锁台灵敏度;⑺但是若两个方向中有任何一个被测频率输出电平超出锁台灵敏度指标,均应视为不合格,且记录下超出指标较多的那个被测频率输出电平;⑻被测机若有 LOC 功能,则在 LOC 状态,更复上述步骤。

AM 参数测试方法:1、噪限灵敏度 (NOISE LIMITED SENSITIVITY使用灵敏度信噪比⑴分别在接收机的低、中和高测量频率点进行测量;⑵调节音量控制器至输出达到标准参考输出功率 0.5W ;⑶关掉高频信号发生器调制 ,并测量接收机的信噪比;⑷调节高频信号发生器的电平 ,使接收机输出在高频信号发生器调制加上和关断之间的输出信号差达到 26dB ;⑸记录此时高频信号的电平作为噪限灵敏度。

SENSITIVITY 20dB S/N(限噪灵敏度保证有 20dB 的信噪比的条件下,所具备的达到标称输出的接,即 20dB S/N限噪灵敏度。

音量→标准功率输出 (EQ 中间RF 信号:调制频率 -1KHZ ,调制度 30%。

C 、测试方法:同上接线图, 分别设定 600KHZ 、 1000KHZ 、 1400KHZ 三个频点, 调收音机 PVC 分别接收三个频点信号。

a 首先测出最大灵敏度,然后关闭调制(MOD ,没有调制信号输出,衰减 dB 档20dB 。

例如 CD-101, 0.632V 标准电压, dB 表设在 0dB 档,将档位衰减到 -20dB ,如这时指针没有达到 0.632V , 即有 20dB 以上的信噪比 , 限噪灵敏度 =最大灵敏度。

如果不够 20dB ,这时可增加 RF 输出电平,然后关小音量到标称输出,之后再关调制测量有否 20dB ,有时要反复调整高频输出电平和音量大小, 直至达到 20dB 的信噪比,这时的高频输出电平即 20dB S/N,即噪灵敏度。

注:必须保持接收信号为失真最小,波形最正。

2、自动增益控制 (AUTOMATIC GAIN CONTROL⑴在接收机的中端测量频率点进行测量,高频信号参考输入电平为标准输入电平 1mV(60dB u V;⑵调节音量控制至输出达到标准参考输出功率 0.5W ,作为参考 0dB ;⑶调节信号发生器的电平直到输出下降 10dB ;⑷记下此时信号发生器的电平作为 -10dB AGC。

AGC(-10 dB≤ 10 u V(即:20dB u VAGC FIGURE OF MERIT @100mV 自动增益控制特性A 、定义:收音机接收强信号弱信号时, 中频放大器对强增益及弱增益信号衰减或提升的控制范围。

(AGC 特性不好, 收听的声音会表现为忽大忽小声B 、测试条件:音量标准输出, RF 信号、 126dB 、 30%(没有 126dB 的高频信号发生器, 可将环形线靠近收音机 AM 线圈, 60cm 距离约 26dB 当量。

C 、测试方法:a 选用 1000KHZ 频点 , 电平 126dB , 收音机接收到信号后控制音量得到标准输出(视此输出为 0dB 状态。

b 降低 RF 信号电平, 使收音机接收到的信号输出下降 10个 dB (观看毫伏表,例如原 -5dB, 则降为 -15dB 。

c 高频信号发生器所降低的 dB 数即为 AGC 控制范围, 标准:LIMIT >30dB 。

3、 -6dB 频率响应 (-6 dB FREQUENCY RESPONE⑴在接收机的中端测量频率点,标准测量条件下进行测量,且高频信号发生器需外接音频信号源;⑵在 1KHz 调制频率时,调节音量控制器至输出达到标准参考输出功率 0.5W , 作为参考 0dB ;⑶缓慢减小外部调制频率直到输出下降 6dB ,并记下此时的外调制频率; ⑷然后缓慢增大外部调制频率直到输出下降 6dB ,同样记下此时的频率; ⑸则所记录的频率分别为 -6dB 点的低端和高端频率响应。

4、失真或过载失真 (DISTORTION/RF OVERLOAD DISTORTION⑴在接收机的中端测量频率点进行测量;⑵设置信号发生器为标准测试条件:30%调制度, 1mV(60dB u V输出;⑶调节音量控制器至输出达到标准参考输出功率 0.5W ;⑷在音频输出端测量失真,并记录作为失真系数;⑸重新设置信号发生:80%调制度,然后调节信号发生器电平,从 1 mV(60dB u V 至 100 mV(100dB u V,记录此电平之间的最大失真作为过载失真系数。

5、选择性选择性灵敏度A 、定义:指接收频点上、下各偏调 10KHZ ,收音机输出的 dB 变化,代表电台信号所占频道的宽度。

B 、测试条件:音量标准输出, RF 信号 1000KHZ , 30%。

C 、测试方法:a 先测试出 1000KHZ 频点的限噪灵敏度。

b 然后偏调高频率 ,即 1010KHZ 和 990KHZ ,并加强输出电平使接收机恢复标准输出。

c 将偏调 +10KHZ所增中的电平 dB ,加上偏调 -10KHZ 时所增加的电平 dB 值即代表 ACA dB值。

d 标准 LIMIT >10dB6、中频抑制 (IF REJECTION⑴在接收机的低端测量频率点进行测量;⑵以实测噪限灵敏度作为高频信号参考输入电平;⑶调节音量控制器至输出达到标准参考输出功率 0.5W ,作为参考 0dB ;⑷改变信号发生器的频率为中频频率;⑸调节信号发生器的电平直到输出达到参考 0dB ;⑹记下此时信号发生器的电平与实测噪限灵敏度之差作为中频抑制。

7、锁台灵敏度 (SEARCH SENSITIVITY⑴分别在接收机的低、中和高端测量频率点进行测量;⑵调节音量控制器至输出达到标准参考输出功率 0.5W ;⑶启动自动寻台功能;⑷在 DX 状态,从低到高改变信号发生器的输出电平,同时使自动寻台工作; ⑸记录下被测机可以锁到被测频率的信号发生器最低输出电平;⑹改变寻台方向,并重复上述步骤;⑺一般情况下应以两个方向中较低的被测频率输出电平作为锁台灵敏度; ⑻但是若两个方向中有任何一个被测频率输出电平超出锁台灵敏度指标,均应视为不合格,且记录下超出指标较多的那个被测频率输出电平;⑼被测机若有 LOC 功能,则在 LOC 状态,重复上述步骤。

合集下载

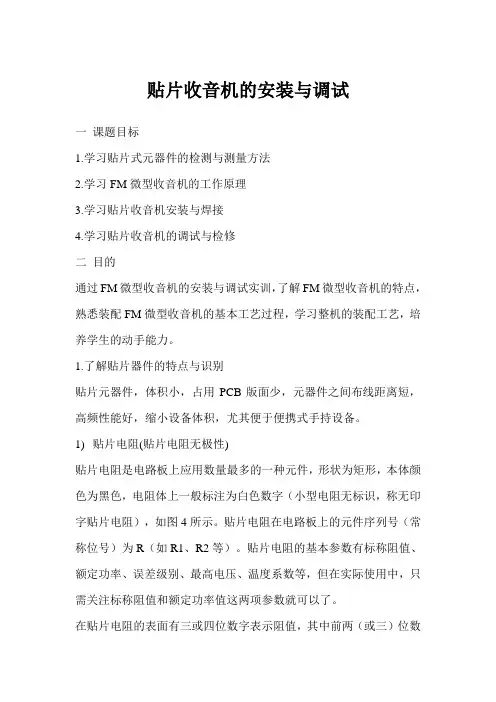

贴片收音机的安装与调试
