电缆头制作工艺标准
电缆头是电缆连接器的一种，它是将电缆的导体与插头、插座或其他设备连接起来的重要部件。电缆头的制作工艺标准对于电缆连接质量的稳定性和可靠性具有至关重要的作用。本文将介绍电缆头制作工艺标准的相关内容，以期为相关从业人员提供参考和指导。
首先，电缆头的制作工艺标准应包括以下几个方面，材料准备、导线剥皮、金属端子焊接、绝缘套管安装、外壳组装、外观检验等。在材料准备阶段，应选用优质的导线、金属端子、绝缘套管和外壳，确保电缆头的使用寿命和安全性。导线剥皮应注意不损伤导线，保证金属端子与导线的良好连接。金属端子焊接时，应控制好焊接温度和时间，避免焊接过热或过冷导致连接不牢固。绝缘套管安装时，应确保套管完整、无损伤，保证绝缘效果。外壳组装时，应注意外壳的固定和密封性，以防止外部环境对电缆头的影响。外观检验时，应检查电缆头的外观是否完整，标识是否清晰，确保产品质量。
其次，制作电缆头的工艺标准应符合相关的国家标准和行业标准。在制定工艺标准时，应参考国家标准和行业标准的要求，确保电缆头的制作工艺符合规范。同时，应结合实际情况，不断改进和完善工艺标准，以适应市场需求和技术发展。
最后，制作电缆头的工艺标准应强调质量管理和质量控制。在生产过程中，应建立健全的质量管理体系，严格执行工艺标准，加强对原材料和生产过程的监控，及时发现和纠正问题，确保产品质量稳定可靠。
总之，电缆头制作工艺标准是保证电缆连接质量稳定可靠的重要保障。制定和执行科学合理的工艺标准，对于提高产品质量、满足市场需求具有重要意义。希望本文所述内容能够对相关行业人员有所帮助，促进电缆头制作工艺标准的不断提高和完善。
电缆头制作工艺
电缆头安装的基本操作工艺
（1）基本要求 电缆头是电缆线路中最薄弱的部分，其安装质量的好坏是电缆线路难否安全运行的关键，应给予足够的重视。
1）电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于0℃时，电缆应预先加热。
2）施工中要保证手和工具、材料的清洁。操作时不应做其他无关的事（特别不能抽烟！）。
3）所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装（密封性），防止剥切尺寸发生错误。
电缆头安装的前期工作
1.电缆敷设前要检查电缆本体的绝缘，在电缆头上找出色相排列情况，避免三芯电缆中间头上（为对齐相序）芯线交叉。
2.电缆敷设后要做电缆的直流耐压试验，试验后对电缆头做好密封，防止受潮。
3.中间头电缆要留余量及放电缆的位置。
基本操作工艺
1）剥外护套 为防止钢甲松散，应先在钢甲切断处内侧把外护层剥去一圈（外侧留下），做好卡子*，用铜丝绑紧钢甲并焊妥钢甲接地线。最后剥外护套
2）锯钢甲 上一步完成后，在卡子边缘（无卡子时为铜丝边缘）顺钢甲包紧方向锯一环形深痕，（不能锯断第二层钢甲，否则会伤到电缆），用一字螺丝刀撬起（钢甲边断开），再用钳子拉下并转松钢甲，脱出钢甲带，处理好锯断处的毛刺。整个过程都要顺钢甲包紧方向，不能把电缆上的钢甲搞松。
3）剥内护绝缘层 注意保护好色相标识线，保证铜屏蔽层与钢甲之间的绝缘。
4）焊接屏蔽层接地线 把内护层外侧的铜屏蔽层铜带上的氧化物去掉，涂上焊锡。把附件的接地扁铜线（分成三股），在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，焊住线头。 下图是终端头的接地线安装方法（中间头也一样，只是接地线不用向后），外护套防潮段表面一圈要用砂皮打毛，涂密封胶，以防止水渗进电缆头。屏蔽层与钢甲两接地线要求分开时，屏蔽层接地线要做好绝缘处理。
5）铜屏蔽层处理 在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层切断处位置，用焊锡焊牢（防止铜屏蔽层松开），在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。

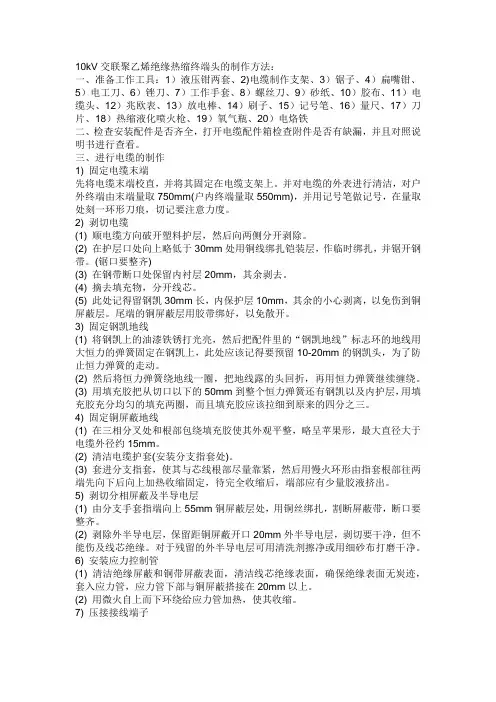

10kV交联聚乙烯绝缘热缩终端头的制作方法：
一、准备工作工具：1）液压钳两套、2)电缆制作支架、3）锯子、4）扁嘴钳、5）电工刀、6）锉刀、7）工作手套、8）螺丝刀、9）砂纸、10）胶布、11）电缆头、12）兆欧表、13）放电棒、14）刷子、15）记号笔、16）量尺、17）刀片、18）热缩液化喷火枪、19）氧气瓶、20）电烙铁
二、检查安装配件是否齐全，打开电缆配件箱检查附件是否有缺漏，并且对照说明书进行查看。
三、进行电缆的制作
1) 固定电缆末端
先将电缆末端校直，并将其固定在电缆支架上。并对电缆的外表进行清洁，对户外终端由末端量取750mm(户内终端量取550mm)，并用记号笔做记号，在量取处刻一环形刀痕，切记要注意力度。
2) 剥切电缆
(1) 顺电缆方向破开塑料护层，然后向两侧分开剥除。
(2) 在护层口处向上略低于30mm处用铜线绑扎铠装层，作临时绑扎，并锯开钢带。(锯口要整齐)
(3) 在钢带断口处保留内衬层20mm，其余剥去。
(4) 摘去填充物，分开线芯。
(5) 此处记得留钢凯30mm长，内保护层10mm，其余的小心剥离，以免伤到铜屏蔽层。尾端的铜屏蔽层用胶带绑好，以免散开。
3) 固定钢凯地线
(1) 将钢凯上的油漆铁锈打光亮，然后把配件里的“钢凯地线”标志环的地线用大恒力的弹簧固定在钢凯上，此处应该记得要预留10-20mm的钢凯头，为了防止恒力弹簧的走动。
(2) 然后将恒力弹簧绕地线一圈，把地线露的头回折，再用恒力弹簧继续缠绕。
(3) 用填充胶把从切口以下的50mm到整个恒力弹簧还有钢凯以及内护层，用填充胶充分均匀的填充两圈，而且填充胶应该拉细到原来的四分之三。
4) 固定铜屏蔽地线
(1) 在三相分叉处和根部包绕填充胶使其外观平整，略呈苹果形，最大直径大于电缆外径约15mm。
(2) 清洁电缆护套(安装分支指套处)。
(3) 套进分支指套，使其与芯线根部尽量靠紧，然后用慢火环形由指套根部往两端先向下后向上加热收缩固定，待完全收缩后，端部应有少量胶液挤出。
低压热缩电缆终端头制作安装工艺
1 适用范围
本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。
2工艺标准
2.1低压电缆的线间和线对地的绝缘电阻值必须大于0.5MΩ。
2.2电缆接线必须准确，并联运行电缆的型号、规格、长度、相位应一致。
2.3电缆终端头固定牢固，芯线与接线端子压接牢固，接线端子与设备螺栓连接紧密，相序正确，绝缘包扎严密。
2.4 严禁将多芯交流电缆接在同一相上。
3施工要点及注意事项
3.1施工要点
3.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电缆标牌等。所用材料应符合电压等级及设计要求，并有出厂合格证。
3.1.2机具设备：钢锯、剪线钳、扳手、钢锉、螺丝刀、电工刀、电工钳、斜口钳、液压钳、钢卷尺、1000V兆欧表、万用表、热风枪或喷灯。
3.1.3作业条件：电气设备安装完成及电缆敷设完毕，核对无误；断开所有开关，并用电压表测量电压，确保不带电操作；现场应清洁、干燥、明亮；室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。
3.2应注意的质量问题
3.2.1接线端子与芯线截面必须配套，压接时模具与芯线应规格一致，压接数量不得小于3道，避免电缆芯线与接线端子压接不紧固。
3.2.2用电工刀剥皮时，不宜用力过大，电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤电缆芯线。
3.2.3 电缆芯线锯断前应量好尺寸，以芯线能调换相序为宜，防止电缆芯线过长或过短。
3.2.4热缩套管加热收缩时，火焰应慢慢接近材料。加热温度控制在110~120℃左右，并调整加热火焰呈黄色，从根部沿轴向均匀加热。加热火焰不能停留在一个位置，避免局部烧伤或出现褶皱。
3.3成品保护
3.3.1电缆头制作完毕后，应立即与设备连接，不得乱放，以防损伤。
3.3.2在电缆头附近进行明火作业时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
