中频炉炉衬材料

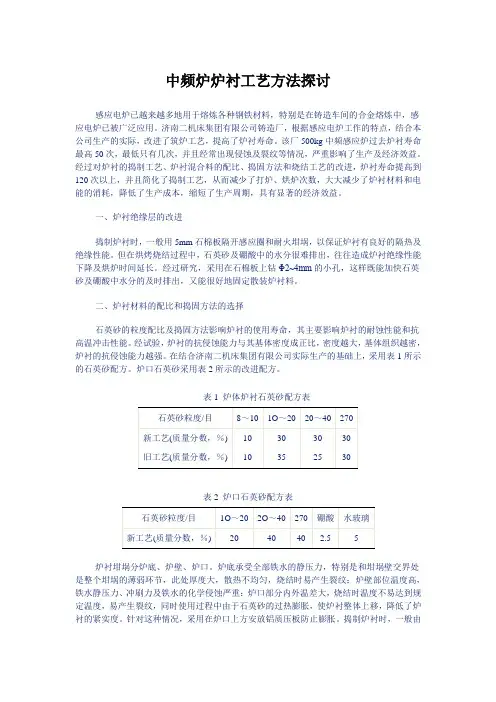

中频炉炉衬工艺方法探讨

感应电炉已越来越多地用于熔炼各种钢铁材料，特别是在铸造车间的合金熔炼中，感应电炉已被广泛应用。济南二机床集团有限公司铸造厂，根据感应电炉工作的特点，结合本公司生产的实际，改进了筑炉工艺，提高了炉衬寿命。该厂500kg中频感应炉过去炉衬寿命最高50次，最低只有几次，并且经常出现侵蚀及裂纹等情况，严重影响了生产及经济效益。经过对炉衬的捣制工艺、炉衬混合料的配比、捣固方法和烧结工艺的改进，炉衬寿命提高到120次以上，并且简化了捣制工艺，从而减少了打炉、烘炉次数，大大减少了炉衬材料和电能的消耗，降低了生产成本，缩短了生产周期，具有显著的经济效益。

一、炉衬绝缘层的改进

捣制炉衬时，一般用5mm石棉板隔开感应圈和耐火坩埚，以保证炉衬有良好的隔热及绝缘性能。但在烘烤烧结过程中，石英砂及硼酸中的水分很难排出，往往造成炉衬绝缘性能下降及烘炉时间延长。经过研究，采用在石棉板上钻Φ2~4mm的小孔，这样既能加快石英砂及硼酸中水分的及时排出，又能很好地固定散装炉衬料。

二、炉衬材料的配比和捣固方法的选择

石英砂的粒度配比及捣固方法影响炉衬的使用寿命，其主要影响炉衬的耐蚀性能和抗高温冲击性能。经试验，炉衬的抗侵蚀能力与其基体密度成正比，密度越大，基体组织越密，炉衬的抗侵蚀能力越强。在结合济南二机床集团有限公司实际生产的基础上，采用表1所示的石英砂配方。炉口石英砂采用表2所示的改进配方。

表1 炉体炉衬石英砂配方表

石英砂粒度/目 8～10 1O～20 20～40 270

新工艺(质量分数，％)

旧工艺(质量分数，％) 10

10 30

35 30

25 30

30

表2 炉口石英砂配方表

石英砂粒度/目 1O～20 2O～40 270 硼酸 水玻璃

新工艺(质量分数，％) 20 40 40 2.5 5

炉衬坩埚分炉底、炉壁、炉口。炉底承受全部铁水的静压力，特别是和坩埚壁交界处是整个坩埚的薄弱环节，此处厚度大，散热不均匀，烧结时易产生裂纹；炉壁部位温度高，铁水静压力、冲刷力及铁水的化学侵蚀严重；炉口部分内外温差大，烧结时温度不易达到规定温度，易产生裂纹，同时使用过程中由于石英砂的过热膨胀，使炉衬整体上移，降低了炉衬的紧实度。针对这种情况，采用在炉口上方安放铝质压板防止膨胀。捣制炉衬时，一般由4人操作，采用4人轮换位置的方法捣制炉衬，可以是捣制的炉衬紧实度比较均匀。

氧化铝在中频感应炉炉衬中的应用

氧化铝在中频感应炉炉衬中的应用

中频感应炉是一种高效率、高质量的加热设备，广泛应用于金属加工、热处理、熔炼等领域。而氧化铝作为一种高温耐磨材料，在中频感应炉炉衬中的应用也越来越广泛。

一、氧化铝的特性

氧化铝是一种无机化合物，化学式为Al2O3，具有高硬度、高耐磨、高耐腐蚀、高耐高温等特性。同时，氧化铝还具有良好的绝缘性能和导热性能，能够有效地抵抗高温下的热应力和热震荡。

二、氧化铝在中频感应炉炉衬中的应用

1.耐磨性能

中频感应炉的工作温度通常在1000℃以上，而且在加热过程中会产生高温气体和金属液体的冲击和磨损。因此，炉衬材料需要具有良好的耐磨性能。氧化铝具有高硬度和高耐磨性能，能够有效地抵抗炉内金属液体和高温气体的冲击和磨损，从而延长炉衬的使用寿命。

2.耐腐蚀性能

中频感应炉炉衬还需要具有良好的耐腐蚀性能，因为在炉内加热过程中会产生一些腐蚀性气体和液体，如氧气、氮气、氢气、氯化物等。氧化铝具有高耐腐蚀性能，能够有效地抵抗这些腐蚀性气体和液体的侵蚀，从而保证炉衬的稳定性和安全性。

3.导热性能

中频感应炉的加热过程需要通过炉衬将热量传递到金属材料中，因此炉衬材料需要具有良好的导热性能。氧化铝具有良好的导热性能，能够有效地传递热量，从而提高加热效率和加热质量。

4.绝缘性能

中频感应炉的加热过程需要通过电磁感应产生高频电流，因此炉衬材料需要具有良好的绝缘性能。氧化铝具有良好的绝缘性能，能够有效地隔离电磁波，从而保证炉衬的安全性和稳定性。

三、总结

氧化铝作为一种高温耐磨材料，在中频感应炉炉衬中的应用具有广泛的前景。它具有高硬度、高耐磨、高耐腐蚀、高耐高温、良好的导热性能和绝缘性能等特性，能够有效地抵抗炉内金属液体和高温气体的冲击和磨损，保证炉衬的稳定性和安全性，提高加热效率和加热质量。

中频炉炉衬材料

中频炉是一种用于加热金属材料的设备，它在工业生产中起着至关重要的作用。而中频炉的炉衬材料则是影响其性能和寿命的重要因素之一。本文将对中频炉炉衬材料进行介绍和分析。

首先，中频炉炉衬材料需要具备良好的耐热性能。由于中频炉在工作过程中需要承受高温的热量，因此炉衬材料必须能够在高温环境下保持稳定的性能，不发生软化、变形或者破裂。一般来说，耐热性能好的材料有氧化铝陶瓷、石墨等。

其次，中频炉炉衬材料还需要具备良好的导热性能。导热性能好的材料可以有效地传导热量，使炉内温度均匀分布，提高加热效率。常见的导热性能好的材料有石墨、石墨化硅碳等。

另外，中频炉炉衬材料还需要具备良好的耐侵蚀性能。在工作过程中，炉衬材料会接触到各种金属熔液和气体，因此需要能够抵抗侵蚀，不发生腐蚀、磨损等现象。常见的耐侵蚀性能好的材料有氧化铝陶瓷、石墨化硅碳等。

最后，中频炉炉衬材料还需要具备良好的机械性能。机械性能好的材料可以承受炉内金属材料的冲击和振动，不易发生破裂和断裂。常见的机械性能好的材料有碳化硅陶瓷、碳化硅质陶瓷等。

综上所述，中频炉炉衬材料在选材时需要考虑其耐热性能、导热性能、耐侵蚀性能和机械性能等因素。只有选择合适的炉衬材料，才能确保中频炉的正常运行和长久使用。希望本文的介绍和分析能够对您有所帮助。

中频炉炉衬耐火材料的选择

河北恒远电炉是中频炉专业制造企业，对于制造中频炉的过程，恒远注重每一个生产环节。比如，中频电源功率、频率、电压的选择，炉体几何尺寸的标准度与感应线圈的匝数都必须按照客户的需求来进行匹配。尤其是对中频炉炉衬耐火材料的选择必须具备以下特点：

1.在足够的温度下，不变形、不融化的性能

2.能在高温下具有必需的结构强度，而且不产生软化变形

3.在高温下必需体积稳定，不致于膨胀和收缩导致裂纹

4.温度急剧变化或受热不均匀时，不致于破裂和剥落

5.能抵抗金属溶液、炉渣及炉气等的化学侵蚀作用

根据客户的不同需求，我们对于耐火材料的选用也不同，主要分为以下几种耐火材料：

酸性耐火材料

酸性炉衬材料，采用高纯微晶石英砂、粉，加入高温烧结剂和矿化剂混合而成的干振料，严格控制粒度和烧结剂的加入量，所以不管用各种打结方法均可获得致密的炉衬。该产品主要用于铸造厂的灰铁、球铁、碳钢的融化过程中，又适合持续高温环境，还可以用于钛合金和高温有色金属的熔炼。

中性炉衬材料

中性炉衬材料是以刚玉砂、粉，加入铝镁尖晶石粉和烧结剂等混合而成的干捣料。其粒度分布符合最大堆积密度理论，所以通过各种打结方法均可获得致密均匀的炉衬，主要用于各种合金钢、碳钢、不锈钢等，此材料具有良好的热震稳定性、体积稳定性和较高的高温强度，并在正常使用时保持背衬有一定的松散层。

碱性炉衬材料

碱性炉衬材料采用电熔或高纯镁砂、粉，加入铝镁尖晶石粉和烧结剂等混合而成的干捣料。其粒度分布符合最大堆积密度理论，所以通过各种打结方法均可获得致密均匀升温炉衬，主要用于各种高合金钢、碳钢、高锰钢、工具钢、不锈钢等，该材料具有高耐火度和高温强度，并在正常使用时保持背衬有一定的松散层。

无芯感应炉的耐火材料由于矿化剂的作用，通过首次烘炉烧结后a-磷石英转化率高，所以烘炉时间短，具有较高的体积稳定性、热震稳定性和高温强度，在正常使用是背衬保持一定的松散性。
