压力管道等级划分

第一章 总则

第一条 为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局（以下简称国家质检总局）的职能，特制定本规则。

第二条 从事压力容器压力管道设计的单位（以下简称设计单位），必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》（以下简称《设计许可证》，见附一）。

第三条 设计类别、级别的划分：

一、压力容器设计类别、级别的划分：

（一）A类：

级 系指超高压容器、高压容器（结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等）；

级 系指第三类低、中压容器；

级 系指球形储罐；

级 系指非金属压力容器。

（二）C类：

级 系指铁路罐车；

级 系指汽车罐车或长管拖车；

级 系指罐式集装箱。

（三）D类：

级 系指第一类压力容器；

级 系指第二类低、中压容器。 （四）SAD类 系指压力容器分析设计。

压力容器设计类别、级别、品种范围划分详见附二。

二、压力管道设计类别、级别的划分：

（一）长输管道为GA类，级别划分为：

1.符合下列条件之一的长输管道为GA1级：

（1）输送有毒、可燃、易爆气体介质，设计压力P＞的管道；

（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；

（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；

2.符合下列条件之一的长输管道为GA2级：

（1）输送有毒、可燃、易爆气体介质，设计压力P≤的管道；

（2）GA1（2）范围以外的管道；

（3）GA1（3）范围以外的管道。

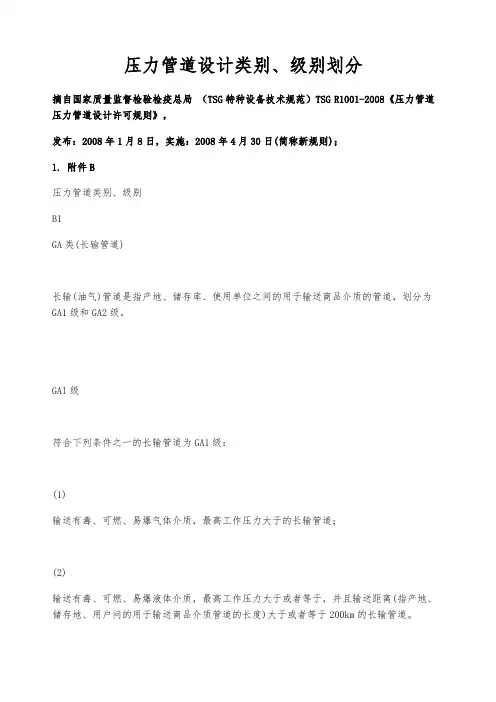

压力管道设计类别、级别划分

摘自国家质量监督检验检疫总局 （TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，

发布：2008年1月8日，实施：2008年4月30日(简称新规则)；

1. 附件B

压力管道类别、级别

B1

GA类(长输管道)

长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

GAl级

符合下列条件之一的长输管道为GA1级：

(1)

输送有毒、可燃、易爆气体介质，最高工作压力大于的长输管道；

(2)

输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

GA2级: GA1级以外的长输(油气)管道为GA2级。

B2

GB类(公用管道)

公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

GBl级

城镇燃气管道。

GB2级

城镇热力管道。

B3

GC类(工业管道)

工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

GCl级

符合下列条件之一的工业管道为GC1级：

(1)

输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；

(2)

输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于的管道；

(3)

输送流体介质并且设计压力大于或者等于，或者设计压力大于或者等于，并且 设计温度大于或者等于400℃的管道。

GC2级

除本规定规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于规定的GCl级管道。

工业管道压力等级划分:低压：0＜P≤，中压：＜P≤10MPa,高压：10MPa＜P≤42MPa。蒸汽管道P≥9MPa；工作温度≥500℃。

《特种设备安全监察条例》知识竞赛复习题

压力容器按使用压力分哪四种？

答：1)低压容器 P=～；

2)中压容器 P=～10Mpa；

3)高压容器 P=10～100Mpa；

4)超高压容器 P＞100Mpa。

压力管道按使用压力分哪五种？

答：1)低压管道 P＜；

2)中压管道 P=～10Mpa；

3)高压管道 P=10～42Mpa；

4)超高压管道 P＞42Mpa；

5)真空管道 P＜0Mpa。

压力管道

压力管道是在生产、生活中使用，用于输送介质，可能引起燃烧、爆炸或中毒等危险性较大的管道。压力管道的分类方法也较多，按设计压力的大小分为真空管道、低压管道、中压管道和高压管道，从安全监察的需要分为工业管道、公用管道和长输管道。

锅炉与压力容器的主要的危险、有害因素有：锅炉压力容器内具有一定温度的带压工作介质、承压元件的失效、安全保护装置失效等三类（种）。由于安全防护装置失效或（和）承压元件的失效，使锅炉压力容器内的工作介质失控，从而导致事故的发生。

常见的锅炉压力容器失效有泄漏和破裂爆炸。所谓泄漏是指工作介质从承压元件内向外漏出或其他物质由外部进入承压元件内部的现象。如果漏出的物质是易燃、易爆、有毒物质，不仅可以造成热（冷）伤害，还可能引发火灾、爆炸、中毒、腐蚀或环境污染。所谓破裂爆炸是承压元件出现裂缝、开裂或破碎现象。承压元件最常见的破裂形式有韧性破裂、脆性破裂、疲劳破裂、腐蚀破裂和蠕变破裂等。

工程量清单与安装工程计价（下）

（三）共性问题说明

1、工业管道工程与其他各专业之间的工程范围划分如下：

（1）生产用水、燃气、蒸汽以厂区入口处计量表为界，计量表以外为其他专业，计量表以内为本附录范围。

压力管道等级划分标准

压力管道等级划分标准通常根据管道所承受的压力等级来进行划分，常用的划分标准如下：

1. 低压管道（L类）：承受工作压力小于0.1MPa的管道属于低压管道等级，通常用于输送低压液体或气体。

2. 中压管道（M类）：承受工作压力在0.1MPa至1.6MPa之间的管道属于中压管道等级，通常用于输送一般工况下的液体或气体。

3. 高压管道（H类）：承受工作压力在1.6MPa至10MPa之间的管道属于高压管道等级，通常用于输送高压液体或气体。

4. 超高压管道（U类）：承受工作压力大于10MPa的管道属于超高压管道等级，通常用于输送特殊要求下的高压液体或气体。

此外，还可以根据管道材质、输送介质的性质、工作温度等因素进行进一步的划分。不同国家和地区可能会有不同的划分标准，因此在具体应用中需要根据当地的相关法规和标准进行划分。

另外，根据美国标准（ASME B31.3），压力管道的等级还可以根据管道材质、设计温度和设计压力来进行划分。其划分标准如下：

1. 等级1：适用于低温和高温条件下的碳钢管道。设计温度低于-29℃或高于260℃，设计压力低于1.03MPa。

2. 等级2：适用于较高温度和压力的碳钢管道。设计温度低于-29℃或高于260℃，设计压力在1.03MPa至103MPa之间。

3. 等级3：适用于不锈钢管道和镍基合金。设计温度低于-29℃或高于260℃，设计压力在1.03MPa至148.2MPa之间。

4. 等级4：适用于高温和高压条件下的各种材质管道。设计温度低于-29℃或高于343℃，设计压力在1.93MPa至206.8MPa之间。

需要注意的是，这只是一个例子，不同国家和地区可能有不同的标准和等级划分方法。在具体工程设计和施工中，需要参考当地的相关标准和规范进行管道等级划分。
