汽轮机的启动

汽轮机启动调试导则__DL_T_863-2004

汽轮机启动调试导则

DL/T 863-2004

1 范 围

本标准规定了电力基本建设工程新建、扩建、改建火电机组汽轮机的主机、辅助设备、热力系统的调试及机组整套启动调试的技术要求。

本标准适用于国产125MW容量及以上容量的凝汽式汽轮机组，其他类型汽轮机组的启动调试亦可参照执行。进口机组按制造厂说明书的要求进行启动调试，若制造厂无这方面具体说明时，也可以参照本标准执行。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T7596 电厂用运行中汽轮机油质量标准

DL/T571 电厂用搞燃油验收、运行监督及维护管理导则

DL/T607 汽轮发电机漏水、漏氢的检验

DL/T651 氢冷发电机氢气湿度的技术要求

DL/T711 汽轮机调节控制系统试验导则

3 总 则

3.1 编写目的

火力发电厂汽轮机启动调试是保证汽轮机高质量投运的重要环节，为适应电力工业的发展并规范汽轮机的启动调试工作，按分部试运、整套启动试运两部分制定本标准。

3.2 启动调试组织

a）机组启动调试前，由启动验收委员会批准下设试运指挥部，试运指挥部代表启动验收委员会主持套启动试运的常务指挥工作。

b) 机组启动调试工作应由试运指挥部全面协调，汽轮机调试具体项目应由汽轮机调试专业组负责实施

c) 汽轮机调试专业组应由调试、建设、生产、施工、监理、设计及制造厂等单位的工程

技术人员组成。机组整套启动试运阶段，其组长应由主体调试单位担任。

3.3 调试资质

a) 承担汽轮机启动调试的主体调试单位必须具备相应的资质。

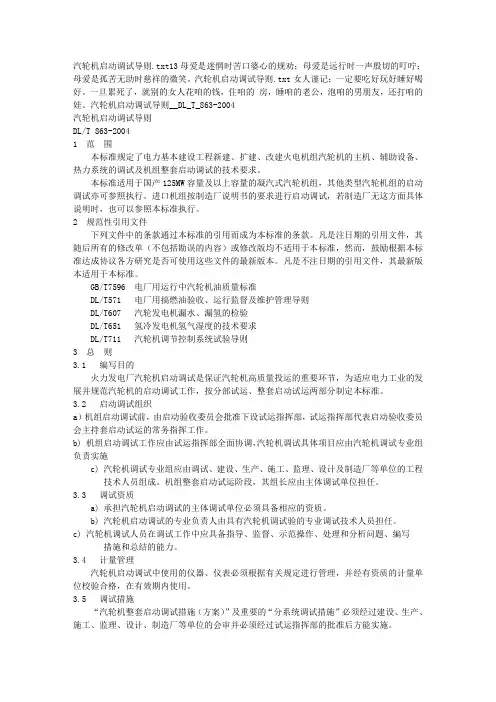

汽轮机启动调试导则.txt13母爱是迷惘时苦口婆心的规劝；母爱是远行时一声殷切的叮咛；母爱是孤苦无助时慈祥的微笑。汽轮机启动调试导则.txt女人谨记：一定要吃好玩好睡好喝好。一旦累死了，就别的女人花咱的钱，住咱的 房，睡咱的老公，泡咱的男朋友，还打咱的娃。汽轮机启动调试导则__DL_T_863-2004

汽轮机启动调试导则

DL/T 863-2004

1 范 围

本标准规定了电力基本建设工程新建、扩建、改建火电机组汽轮机的主机、辅助设备、热力系统的调试及机组整套启动调试的技术要求。

本标准适用于国产125MW容量及以上容量的凝汽式汽轮机组，其他类型汽轮机组的启动调试亦可参照执行。进口机组按制造厂说明书的要求进行启动调试，若制造厂无这方面具体说明时，也可以参照本标准执行。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T7596 电厂用运行中汽轮机油质量标准

DL/T571 电厂用搞燃油验收、运行监督及维护管理导则

DL/T607 汽轮发电机漏水、漏氢的检验

DL/T651 氢冷发电机氢气湿度的技术要求

DL/T711 汽轮机调节控制系统试验导则

3 总 则

3.1 编写目的

火力发电厂汽轮机启动调试是保证汽轮机高质量投运的重要环节，为适应电力工业的发展并规范汽轮机的启动调试工作，按分部试运、整套启动试运两部分制定本标准。

3.2 启动调试组织

a）机组启动调试前，由启动验收委员会批准下设试运指挥部，试运指挥部代表启动验收委员会主持套启动试运的常务指挥工作。

b) 机组启动调试工作应由试运指挥部全面协调，汽轮机调试具体项目应由汽轮机调试专业组负责实施

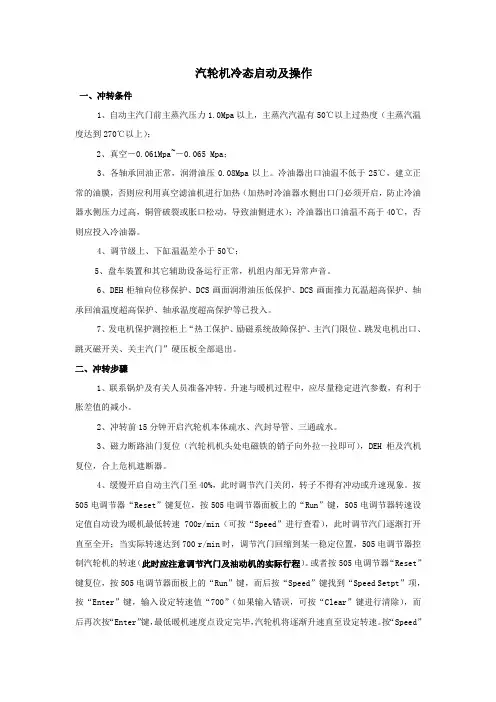

汽轮机冷态启动及操作

一、冲转条件

1、自动主汽门前主蒸汽压力1.0Mpa以上，主蒸汽汽温有50℃以上过热度（主蒸汽温度达到270℃以上）；

2、真空―0.061Mpa~―0.065 Mpa；

3、各轴承回油正常，润滑油压0.08Mpa以上。冷油器出口油温不低于25℃，建立正常的油膜，否则应利用真空滤油机进行加热（加热时冷油器水侧出口门必须开启，防止冷油器水侧压力过高，铜管破裂或胀口松动，导致油侧进水）；冷油器出口油温不高于40℃，否则应投入冷油器。

4、调节级上、下缸温温差小于50℃；

5、盘车装置和其它辅助设备运行正常，机组内部无异常声音。

6、DEH柜轴向位移保护、DCS画面润滑油压低保护、DCS画面推力瓦温超高保护、轴承回油温度超高保护、轴承温度超高保护等已投入。

7、发电机保护测控柜上“热工保护、励磁系统故障保护、主汽门限位、跳发电机出口、跳灭磁开关、关主汽门”硬压板全部退出。

二、冲转步骤

1、联系锅炉及有关人员准备冲转。升速与暖机过程中，应尽量稳定进汽参数，有利于胀差值的减小。

2、冲转前15分钟开启汽轮机本体疏水、汽封导管、三通疏水。

3、磁力断路油门复位（汽轮机机头处电磁铁的销子向外拉一拉即可），DEH柜及汽机复位，合上危机遮断器。

4、缓慢开启自动主汽门至40%，此时调节汽门关闭，转子不得有冲动或升速现象。按505电调节器“Reset”键复位，按505电调节器面板上的“Run”键，505电调节器转速设定值自动设为暖机最低转速700r/min（可按“Speed”进行查看），此时调节汽门逐渐打开直至全开；当实际转速达到700 r/min时，调节汽门回缩到某一稳定位置，505电调节器控制汽轮机的转速（此时应注意调节汽门及油动机的实际行程）。或者按505电调节器“Reset”键复位，按505电调节器面板上的“Run”键，而后按“Speed”键找到“Speed Setpt”项，按“Enter”键，输入设定转速值“700”（如果输入错误，可按“Clear”键进行清除），而后再次按“Enter”键，最低暖机速度点设定完毕，汽轮机将逐渐升速直至设定转速。按“Speed”

1.5 冷态滑参数启机

1.5.1 循环水系统启动

1.5.1.1 检查循泵入口水位不低于4.00米，滤网前后水位差小于0.2米，泵及电动门已送电，信号试验正常，经向值长汇报后，断开联锁开关，合上循泵顺序启动开关，检查泵电机电流、出口压力、盘根泄漏、轴承振动、轴承温度等项目应正常，冷却塔下水均匀。

1.5.2 检查工业水压力在0.35-0.40 Mpa之间。

1.5.3 向凝汽器补水到水位计的800-1000mm处，启动一台凝结水泵，开启其凝结水再循环门，备用凝泵投联锁。投后缸喷水。

1.5.4 检查主油箱油位正常后，启动交流润滑油泵，正常后投直流润滑油泵联锁。润滑油压在0.10-0.14 MPa，润滑油温>350C，检查润滑油系统各部位无泄漏，记录主油箱油位。

1.5.5 启动排烟风机，运行风机联锁置“自动”位，备用风机联锁置“联锁”位。

1.5.6 投入盘车装置

1.5.6.1 开启盘车油门，检查顶轴油泵进、出口门在开启状态，启动一台顶轴油泵，记录大轴顶起高度及顶轴油压，备用顶轴油泵投联锁位置。

1.5.6.2 就地启动盘车装置运行，记录盘车电机电流，检查机组内部有无摩擦声，转子挠度<0.05mm，润滑油低油压试验良好；投入润滑油压力低保护。

1.5.7 自动主汽门、调节汽门、抽汽逆止门、高排逆止门、旁路试验正常。

1.5.8 调节保安系统试验正常。

1.5.9 投入厂用辅汽系统并进行疏水。

1.5.10 启动凝结水泵向除氧器补水至1000 mm，冲洗合格后，关闭放水门和化学补水门，开启凝结水上水门，维持除氧器水位在2000-2200 mm。

1.5.11 除氧器补水到1600mm 时，稍开再沸腾门，给水加热至锅炉所需温度后，开启加热进汽门（辅助蒸汽至除氧器进汽），关闭再沸腾门，开启除氧器加热进汽门进行加热。

1.5.12 开启除氧器下水门，给前置泵和给水泵充水赶空气，赶完空气后关闭放空气门，调整给水泵和前置泵密封水压，密封水压差约为0.045-0.060 Mpa左右。
