调音台图解和使用说明

调音台的功能和正确的操作方法

调音台是音响工程中应用十分广泛的设备，它在整个音响系统中是调控的“指挥中心”。调音员在对音响系统操作过程中，为了使输入到系统的各种音源信号达到最佳的配合，以获得满意的听音效果，就要十分熟悉调音台面板上有关旋钮功能和操作方法，由于调音台面板上各功能器件标注是英文或是其缩写，这影响了音响操作人员对调音台设备的理解和使用。在此以“英桥”专业调音台上的英文标注为例，谈谈调音台的功能和正确的操作方法，对其他调音台也可适用。

1．PEAK(TRIMLIMT)

峰值指示灯，调音台在每一控制通道的最上方都设置了一个发光二极管指示灯，用于监视该路输入信号电平的状态。在音响调整正确时，峰值指示灯只是偶尔亮一下。若峰值指示灯长亮，表示输入信号出现信号峰值过载，这时音响系统输出的声音会令人感到不悦耳。

2．GAIN

增益控制旋钮(输入电平调节)，在调音台电路中，调整设定输入信号有一个宽的不失真动态范围和最佳信噪比。GAIN提供了40dB连续可调增益范围，当设定为-40dB时，信号电平最低，即输入信号被衰减了40dB；当设置在0dB位置时，衰减量为0，输入信号最强。在调GAIN旋钮时，首先把GAIN旋钮顺时针方向调到峰值指示灯刚好一直亮的位置，然后逆时针方向慢慢地旋回到指示灯熄灭的位置，再往回调增大约6dB，使指示灯处在信号峰值出现时即亮的电平临界线上，这样就可以确定输入信号已调整在适当电平上了。在固定的使用场合，GAIN旋钮一次调整好后，一般就不要旋动了。注意切忌将GAIN旋钮作音量控制使用，否则很容易造成前级电路过载，破坏音响系统的正常工作状态，甚至损坏扬声器。

3．EQCONTROLS

音调均衡控制器。每路通道都分别设置有高音段HF(10kHz左右)、中音段MF(3kHz)、低音段LF(100Hz左右)三个音调均衡可调旋钮，使之可以在一个宽的频率范围对信号作适当提升或衰减。操作调音台时，视各路不同的音源内容要求，对声音的频响进行校正或有意识地修饰信号音色。

调音台图解和使用说明

调音台是音频处理设备中非常常见的一种设备，广泛应用于音乐制作、演出、广播等领域。本文将为大家详细介绍调音台的图解和使用说明，让读者对调音台有更深入的了解和掌握。

一、调音台的基本结构与功能

调音台是一种用于混音和处理音频信号的设备，它通常由多个通道组成，每个通道在调音台的面板上都有对应的控制区域。下面我们来逐一介绍调音台的各个功能区域：

1. 通道输入区：通常位于调音台的上半部分，每个通道都有专属的输入插孔，用于接收来自各种音频源的输入信号，如麦克风、乐器、音频播放器等。

2. 预设增益控制：通常位于输入插孔旁边，用于调整输入信号的增益。通过合理的增益设置，可以保证输入信号的强度适合后续处理。

3. 音频处理区：通常位于每个通道的中间部分，包含多个控制旋钮，用于进行音频信号的混音、均衡、压缩等处理。通过合理配置这些控制旋钮，可以调整每个通道的音色、音量和动态范围。

4. 主控制区：通常位于调音台的中央或底部，包含主音量控制旋钮、总线选择开关等。主控制区可以控制整个调音台的输出音量和信号分配。 5. 监听和效果区：包括耳机插孔、监听音量控制旋钮、混响效果控制等。这些功能可以帮助用户实时监听和调整音频输出效果。

二、调音台使用说明

1. 连接音频源：首先，将各种音频源（如麦克风、乐器、音频播放器等）通过合适的线缆连接到调音台的输入插孔上。注意检查插孔和插头的兼容性和质量。

2. 设置预设增益：打开调音台，并将所需通道的预设增益控制旋钮设置为适当的位置。根据输入信号的强度和类型，调整增益控制旋钮，使得信号既不过强也不过弱。

3. 进行音频处理：根据需要，通过旋钮来调整每个通道的音频处理效果。例如，通过均衡旋钮来调整音色，通过压缩旋钮来控制动态范围等。

4. 设定总线和主音量：根据实际需求，使用主控制区的总线选择开关，将各个通道的信号分配到相应的总线上。然后，通过主音量控制旋钮来调节整体输出音量。

调音台各个部分功能详解

音频应用是以midi,录音,混音,音乐制作,recording,audio,vst,mixing,乐器,吉他,话筒,耳机,声卡提供最全面的音频信息及资讯等方面的交流、学习平台！

当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看 一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一 个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚 至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口

麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式 低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口

高电平输入通常经由TRS1/4'立体PhoneJack或TRS1/4'MonoPhoneJack送入，麦克风音源以外的讯号 都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要 用非平衡式器材时，可用MonoPhoneJack，其接线不能太长（4.5m以内）。

3.LINE-20DB：衰减20分贝按键

按下此键可以对输入电平衰减20分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候 使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤

掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低， 只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效

控制范围。 4.PEAK：峰值指示灯

Peak灯亮时，警告使用者输入信道内的讯号过强。发现Peak灯亮时，并且任由这种情况持续的话， 调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输 出将被自动切断。可使用的控制包括：Line－20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

调音台图解和使用说明

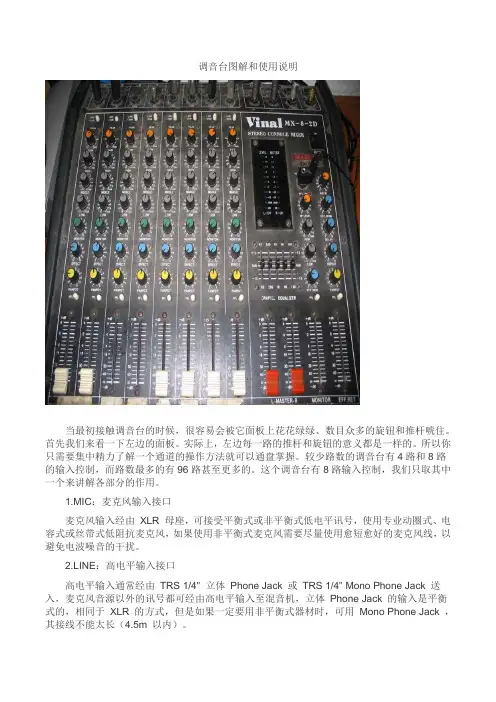

当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口

麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口

高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键

按下此键可以对输入电平衰减 20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯

Peak 灯亮时，警告使用者输入信道内的讯号过强。发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
