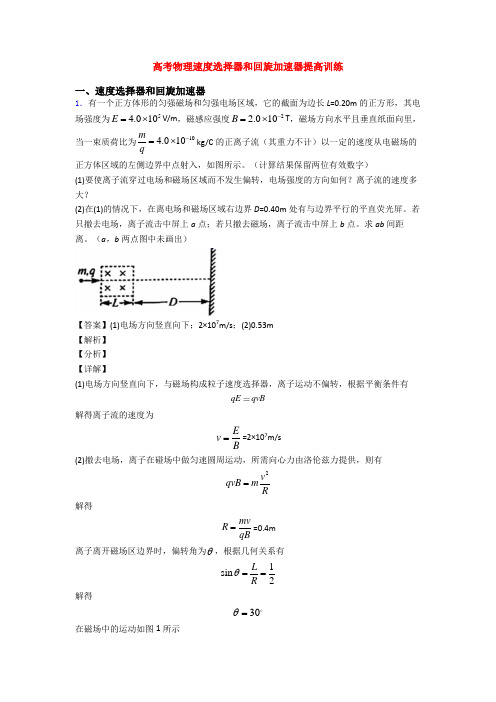

高考物理速度选择器和回旋加速器提高训练一、速度选择器和回旋加速器1．有一个正方体形的匀强磁场和匀强电场区域，它的截面为边长L =0.20m 的正方形，其电场强度为54.010E =⨯V/m ，磁感应强度22.010B -=⨯T ，磁场方向水平且垂直纸面向里，当一束质荷比为104.010mq-=⨯kg/C 的正离子流（其重力不计）以一定的速度从电磁场的正方体区域的左侧边界中点射入，如图所示。
（计算结果保留两位有效数字） (1)要使离子流穿过电场和磁场区域而不发生偏转，电场强度的方向如何？离子流的速度多大？(2)在(1)的情况下，在离电场和磁场区域右边界D =0.40m 处有与边界平行的平直荧光屏。
若只撤去电场，离子流击中屏上a 点；若只撤去磁场，离子流击中屏上b 点。
求ab 间距离。
（a ，b 两点图中未画出）【答案】(1)电场方向竖直向下；2×107m/s ；(2)0.53m 【解析】 【分析】 【详解】(1)电场方向竖直向下，与磁场构成粒子速度选择器，离子运动不偏转，根据平衡条件有qEqvB解得离子流的速度为Ev B==2×107m/s (2)撤去电场，离子在碰场中做匀速圆周运动，所需向心力由洛伦兹力提供，则有2v qvB m R=解得mvR qB==0.4m 离子离开磁场区边界时，偏转角为θ，根据几何关系有1sin 2L R θ== 解得30θ=在磁场中的运动如图1所示偏离距离1cos y R R θ=-=0.054m离开磁场后离子做匀速直线运动，总的偏离距离为1tan y y D θ=+=0.28m若撤去磁场，离子在电场中做匀变速曲线运动通过电场的时间L t v≤加速度qE a m=偏转角为θ'，如图2所示则21tan 2y v qEL vmv θ'=== 偏离距离为2212y at ==0.05m 离开电场后离子做匀速直线运动，总的偏离距离2tan y y D θ''=+=0.25m所以a 、b 间的距离ab =y +y '=0.53m2．如图所示，两平行金属板AB 中间有互相垂直的匀强电场和匀强磁场。
课时分层作业(二十一)牛顿第一定律A组基础巩固练1．通过理想斜面实验得出“力不是维持物体运动的原因”的科学家是()A．亚里士多德B．伽利略C．笛卡儿D．牛顿2．(选自教科版新教材课后练习)伽利略根据小球在斜面上运动的实验和理想实验，提出了惯性的概念，从而奠定了牛顿力学的基础．早期物理学家关于惯性有下列说法，其中正确的是()A．物体运动的速度越大，其惯性越大B．没有力的作用，物体只能处于静止状态C．物体做变速运动时，没有惯性D．运动物体如果没有受到力的作用，将继续以同一速度沿同一直线运动3．(多选)大货车不能超载，也不能超速行驶，否则存在交通隐患，下列说法正确的有()A．大货车超载会导致惯性变小B．大货车超载会导致惯性变大C．大货车超速会导致惯性变大D．大货车超速不会导致惯性变化4．如图为某机场为方便旅客通行，安装的一种水平电梯．下列说法正确的是()A．人刚踏上电梯时有向前倾的趋势B．人刚踏上电梯时受到向前的摩擦力C．电梯速度越大，人刚踏上电梯时的惯性越大D.电梯速度越大，人刚踏上电梯时受到的摩擦力越大5．目前，城市公交车内的横杆上挂着多只“手环”．一乘客面向行车方向坐在车上观察前方的“手环”，下列说法正确的是()A．车突然加速时，“手环”依然自然下垂B．车突然减速时，“手环”依然自然下垂C．若“手环”偏向右侧，则说明车在右转弯D．若“手环”偏向右侧，则说明车在左转弯6．2022年2月20日北京冬奥会闭幕的当天，冰壶进行决赛．冰壶在冰面运动时受到的阻力很小，以下有关冰壶的说法正确的是()A．冰壶在冰面上的运动直接验证了牛顿第一定律B．冰壶在冰面上做运动状态不变的运动C．冰壶在冰面上的运动说明冰壶在运动过程中惯性慢慢减小D．冰壶在运动过程中抵抗运动状态变化的“本领”是不变的B组能力提升练7.如图所示，一个劈形物体abc各面均光滑，放在固定的斜面上，ab成水平并放上一个光滑小球，把物体abc从静止开始释放，则小球在碰到斜面以前的运动轨迹是() A．沿斜面的直线B．竖直的直线C．弧形曲线D．折线8．[2022·黑龙江大庆实验中学月考]在匀速行驶的火车车厢内，有一人从B点正上方相对车厢静止释放一个小球，不计空气阻力，则小球()A．可能落在A处B．一定落在B处C．可能落在C处D．以上都有可能。

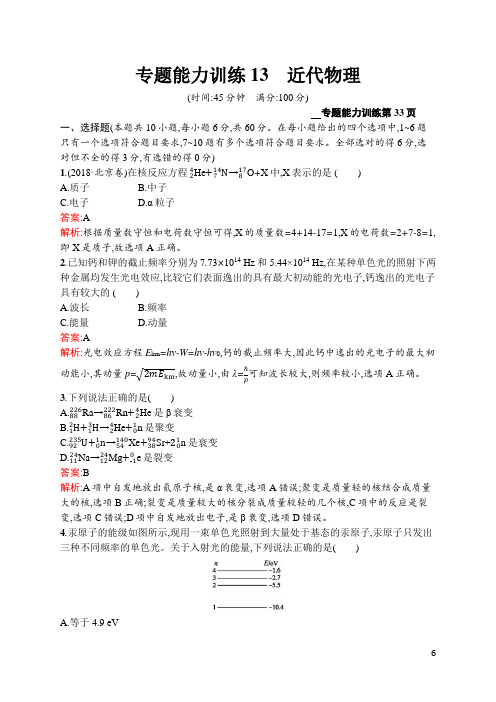

专题能力训练13近代物理(时间:45分钟满分:100分)专题能力训练第33页一、选择题(本题共10小题,每小题6分,共60分。
在每小题给出的四个选项中,1~6题只有一个选项符合题目要求,7~10题有多个选项符合题目要求。
全部选对的得6分,选对但不全的得3分,有选错的得0分)1.(2018·北京卷)在核反应方程24He+714N→817O+X中,X表示的是 ()A.质子B.中子C.电子D.α粒子答案:A解析:根据质量数守恒和电荷数守恒可得,X的质量数=4+14-17=1,X的电荷数=2+7-8=1,即X是质子,故选项A正确。
2.已知钙和钾的截止频率分别为7.73×1014 Hz和5.44×1014 Hz,在某种单色光的照射下两种金属均发生光电效应,比较它们表面逸出的具有最大初动能的光电子,钙逸出的光电子具有较大的 ()A.波长B.频率C.能量D.动量答案:A解析:光电效应方程E km=hν-W=hν-hν0,钙的截止频率大,因此钙中逸出的光电子的最大初可知波长较大,则频率较小,选项A正确。
动能小,其动量p=√2mE km,故动量小,由λ=ℎp3.下列说法正确的是()A.88226Ra→86222Rn+24He是β衰变B.12H+13H→24He+01n是聚变C.92235U+01n→54140Xe+3894Sr+201n是衰变D.1124Na→1224Mg+-10e是裂变答案:B解析:A项中自发地放出氦原子核,是α衰变,选项A错误;聚变是质量轻的核结合成质量大的核,选项B正确;裂变是质量较大的核分裂成质量较轻的几个核,C项中的反应是裂变,选项C错误;D项中自发地放出电子,是β衰变,选项D错误。
4.汞原子的能级如图所示,现用一束单色光照射到大量处于基态的汞原子,汞原子只发出三种不同频率的单色光。
关于入射光的能量,下列说法正确的是()A.等于4.9 eVB.等于7.7 eVC.等于8.8 eVD.大于或等于10.4 eV 答案:B解析:因为汞原子只发出三种频率不同的单色光,可知原子发生的是从能级3到低能级的跃迁,所以单色光的照射使原子从基态跃迁到了n=3的能量状态,所以单色光的能量等于能级3与基态的能级差:-2.7 eV-(-10.4 eV)=7.7 eV,故选项B 正确。

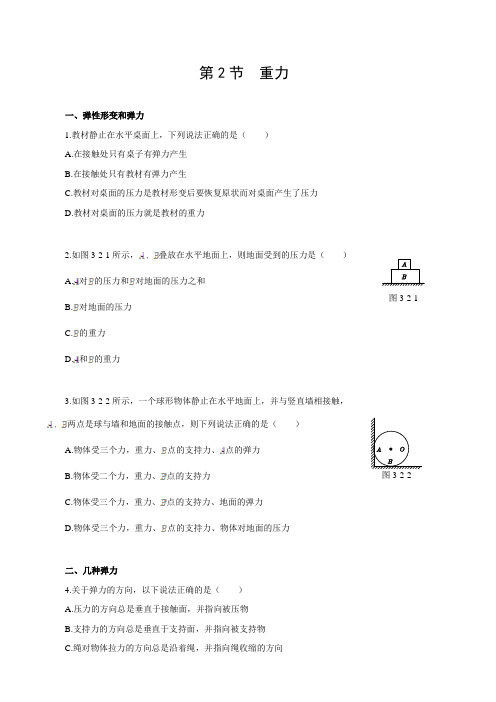

第2节重力一、弹性形变和弹力1.教材静止在水平桌面上，下列说法正确的是（）A.在接触处只有桌子有弹力产生B.在接触处只有教材有弹力产生C.教材对桌面的压力是教材形变后要恢复原状而对桌面产生了压力D.教材对桌面的压力就是教材的重力2.如图3-2-1所示，叠放在水平地面上，则地面受到的压力是（）A.对的压力和对地面的压力之和B.对地面的压力C.的重力D.和的重力3.如图3-2-2所示，一个球形物体静止在水平地面上，并与竖直墙相接触，两点是球与墙和地面的接触点，则下列说法正确的是（）A.物体受三个力，重力、点的支持力、点的弹力B.物体受二个力，重力、点的支持力C.物体受三个力，重力、点的支持力、地面的弹力D.物体受三个力，重力、点的支持力、物体对地面的压力二、几种弹力4.关于弹力的方向，以下说法正确的是（）A.压力的方向总是垂直于接触面，并指向被压物B.支持力的方向总是垂直于支持面，并指向被支持物C.绳对物体拉力的方向总是沿着绳，并指向绳收缩的方向D.杆对物体的弹力总是沿着杆，并指向杆收缩的方向5.如图3-2-3所示，不计悬绳的重力，把两个物体悬吊在天花板上的点。
当物体静止后，下面哪一对力是平衡力（ ）A.天花板对绳的拉力和绳对物体的拉力B.上段绳对物体的拉力和下段绳对物体的拉力C.下段绳对物体的拉力和下段绳对物体的拉力D.下段绳对物体的拉力和物体受到的重力6.画出图3-2-4中（1）～（3）中静止物体所受力的示意图（注意图中球形物体的接触面光滑）。
#7.三个相同的支座上分别搁着三个质量和直径均相同的光滑圆球，支点在同一水平面上，的重心位于球心，的重心分别位于球心的正上方和正下方，如图3-2-5所示，三球皆静止，试分析三种情况下支点对球的弹力的方向是怎样的？三、胡克定律8.关于胡克定律，下列说法正确的是（ ）A.拉力相同、伸长量也相同的弹簧，它们的劲度系数相同B.劲度系数相同的弹簧，伸长量也相同C.知道弹簧的劲度系数，就可以算出任何拉力下弹簧的伸长量D.劲度系数和拉力、伸长没有关系，它只决定于弹簧的材料、长度、弹簧的粗细9.用5 N的力可以使一轻弹簧伸长8 mm，现在在两端各用10 N的力来拉，则这时弹簧的伸长应是（）A.4 mmB.8 mmC.16 mmD.32 mm10.一根弹簧挂0.5 N的物体时长12 cm，挂1 N的物体时长14 cm，则弹簧原长是多少？11.如图3-2-6所示，=100 N ，＝40 N，弹簧的劲度系数为500 N/m，不计绳重和摩擦，求：物体对支持面的压力和弹簧的伸长量。
江苏卷03-2024年高考物理靶向冲刺强化训练（三大题型+提升模拟）学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图所示，理想变压器接在电压的交流电源上，原线圈所在电路接有电阻未知、额定电流为2A的保险丝及理想电流表，副线圈接有电阻箱R及理想电压表。
已知变压器原、副线圈的匝数比为6:1，当电阻箱的阻值为6Ω时，电压表的读数为36V。
下列说法正确的是（ ）A．电流表的示数约为1.41AB．电源的输出功率为440WC．保险丝的阻值为4ΩD．增大电阻箱R的阻值，保险丝可能被烧坏第(2)题如图所示，一个正方体，其上、下、左、右表面的中心分别为E、F、G、H，在E、H两点固定电荷量为的点电荷，在G、F两点固定电荷量为的点电荷，下列说法正确的是（ ）A．图中A、两点电势不相等B．一带负电的试探电荷在点的电势能大于它在C点的电势能C．一带正电的试探电荷从D点沿直线移到点其电势能先增大后减小D．移去G、H两点的点电荷，D点和点场强不同第(3)题如图甲所示，饮水桶上装有压水器，可简化为图乙所示的模型。
挤压气囊时，可把气囊中的气体全部挤入下方的水桶中，下方气体压强增大，桶中的水会从细管中流出。
某次取水前，桶内液面距细管口高度差为h，细管内外液面相平，压水3次恰好有水从细管中溢出。
已知在挤压气囊过程中，气体的温度始终不变，略去细管的体积，外部大气压强保持不变，水的密度为，重力加速度为g，关于此次取水过程下列说法正确的是（ ）A．桶内气体的内能不变B．桶内气体需从外界吸热C．压水3次后桶内气体压强为D．每次挤压气囊，桶内气体压强的增量相同第(4)题某同学毕业后开一自己设计的小型飞机在平直跑道上以恒定功率加速，最后以最大速度起飞，其功率为，设在跑道上所受到的阻力不变，加速度a和速度的倒数的关系如图所示，则该飞机（ ）A．在跑道上做加速度越来越大的加速直线运动B．飞机的质量为C．在跑道上所受阻力大小为D．速度大小为时牵引力大小为第(5)题如图所示，固定在竖直面内横截面为半圆的光滑柱体（半径为R，直径水平）固定在距离地面足够高处，位于柱体两侧质量相等的小球A、B（视为质点）用细线相连，两球与截面圆的圆心O处于同一水平线上（细线处于绷紧状态）。

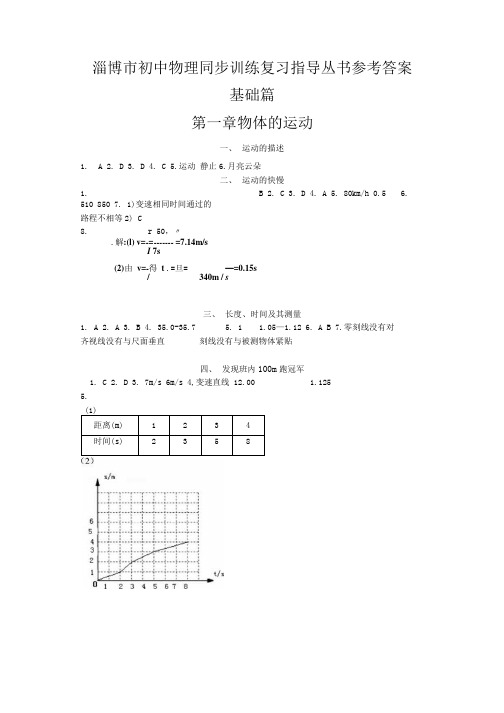

淄博市初中物理同步训练复习指导丛书参考答案基础篇第一章物体的运动一、运动的描述1. A2. D3. D4. C5.运动静止6.月亮云朵二、运动的快慢1. B2. C3. D4. A5. 80km/h 0.56. 510 8507. 1)变速相同时间通过的路程不相等2) C8. r 50，〃.解:(l) v=-= ------- =7.14m/sI 7s(2)由v=-得t .=旦= —=0.15s/ 340m / s三、长度、时间及其测量1. A2. A3. B4. 35.0-35.7 5. 1 1.05—1.126. A B7.零刻线没有对齐视线没有与尺面垂直刻线没有与被测物体紧贴四、发现班内100m跑冠军1. C2. D3. 7m/s 6m/s 4,变速直线 12.00 1.1255.(3)不是匀速直线运动因为相同的距离所用的时间是不同的(4)v=s/t=4m/8s=0.5m/s6.队伍完全过桥所走的路程为s=vt=l.lm/sX 300s=330m桥长为 S 桥=、.、队=330m-120m=210m第一章单元练习一、选择题1. D2. C3. C4. B5. B6. C7. D二、理解与应用1. 1.85 乌龟2.s/ (ti+tz+ta)3.两车乙车4.100 3.5三、实验与探究秒表(钟表)，刻度尺，0.18, 0. 15四、分析与计算解：(1)此位置距香山出口 5km,此段路最高行驶速度是80km/h=—= --------------- =O.05li(2)超速此lOQfaw/A（或 180s）⑶。
斗（或225s）(4)要遵守交通规则，安全行驶等。
第二章声现象一、声音的产生与传播1. C2. C3. C4.月球上是真空，真空不能传声5.小空气6.解：t=3s/2=1.5sS=vt=1531m/s X 1. 5s=2296.5m不能真空不能传声7.解：s 声=v ,i.t=340m/sX2. 2s=748ms 车^ 车 t=30m/sX2. 2s=66m鸣笛处距离隧道的距离s=(s声+s车)/2= (748m +66m ) /2=407m二、我们怎样听到声音1. B2. C3.固体（或金属）4,空气骨传声5.骨传声三、声音的特性1. C2. A3. D4.音调5.丙乙甲丁6. 1）“音调”，2）橡皮筋被拉得越长即越紧，振动越快四、噪声的危害和控制1. C2. D3. C4. B5.①④⑤⑦⑧②③⑥⑨6.防止噪声产生防止噪声入耳（1）（2）（3）（2）五、声的利用1. B2. B3. C4.传递信息响度5.能量频率超过了 20000Hz第二章单元练习一、选择题1. D2. C3. A4. A5. B6. C7. A二、理解与应用1.噪声污染空气2.振动空气（或''气体”或“介质”）噪声3.（1）甲甲（2）是在相同时间里振动的次数相同即频率相同（3）波的形状上4.音色振动能量三、实验与探究（1）乙、粗细（2）乙、丙（3）控制变量法四、分析与计算解：（1）声音在空气中的传播速度：（2）第二次听到（右侧山壁传来的）回声的时间为:s' 2 x 340m nt = — = ------------ = 2sv 340m/s第三章光现象一、光的传播l.C 2.D 3.C 4. A 5.光的直线传播日食月食影子的形成6.大1360二、光的反射1.B2. D3. A4.B5.C6. C7.三、平面镜成像1. C2. 蜡烛B; D3. B4. D5. 0.50(或 0.5) 相同、垂直、相等；(3) B1. 60 不变四、光的折射1.B2. A3. A4. D5. C6.空气水折射7.折射8.五、物体的颜色1. C2. C3. C4.红橙黄绿蓝靛紫单色复合5.白黑6.绿黑六、看不见的光1. B2. C3.①②；③④⑤4.太阳5.紫外线红外线、选择题第三章单元练习1. A2. D3. B4.C5. A6. D7. C二、理解与应用1.红橙黄绿蓝靛紫（或七种）红色2.直线（漫）反射3.OG 30三、实验与探究（1）玻璃板没有竖直放置（2）像与物体的大小相等（3）连接像与物的对应点，判断连线与镜面是否垂直，分别测量两点到镜面的距离（或将纸沿镜面所在位置对折判断像与物两点是否重合）（4）方格纸可以直接在纸上判断物体与像之间的位置关系（答出更容易判断像与物的连线与镜面是否垂直亦可）第四章透镜及其应用一、透镜4. A B D 中间厚边缘薄；C E F 中间薄边缘厚。
新课标2013年高考物理考前指导专项训练一1．关于天然放射现象，以下表示正确的答案是〔〕A．假设使放射性物质的温度升高，其半衰期将减小B．β衰变所释放的电子是原子核内的中子转变为质子时产生的C．在α、β、γ这三种射线中，γ射线的穿透能力最强，α射线的电离能力最强D．铀核〔23892U〕衰变为铅核〔20682Pb)的过程中，要经过8次α衰变和10次β衰变答案：BC2．如下列图，铅盒A中装有天然放射性物质，放射线从其右端小孔中水平向右射出，在小孔和荧光屏之间有垂直于纸面向里的匀强磁场，如此如下说法中正确的有〔〕A．打在图中a、b、c三点的依次是α射线、β射线和γ射线B．α射线和β射线的轨迹是抛物线C．α射线和β射线的轨迹是圆弧D．如果在铅盒和荧光屏间再加一竖直向下的匀强电场，如此屏上的亮斑可能只剩下b 答案：AC3．英国物理学家卢瑟福通过α粒子散射实验的研究提出了原子的核式结构学说，该学说包括的内容有〔〕A．原子的中心有一个很小的原子核B．原子的全部正电荷集中在原子核内C．原子的质量几乎全部集中在原子核内D．原子是由质子和中子组成的答案：ABC4．在卢瑟福的α粒子散射实验中，某一α粒子经过某一原子核附近时的轨迹如下列图．图中P、Q为轨迹上的点，虚线是经过P、Q两点并与轨迹相切的直线，两虚线和轨迹将平面分为四个区域．不考虑其他原子核对α粒子的作用，如此关于该原子核的位置，正确的答案是〔〕A．一定在①区域 B．可能在②区域C．可能在③区域 D．一定在④区域答案：A5．如下列图为卢瑟福和他的同事们做α粒子散射实验的装置示意图，荧光屏和显微镜一起分别放在图中的A、B、C、D四个位置时，下面关于观察到的现象的说法中正确的答案是〔〕A．放在A位置时，一样时间内观察到荧光屏上的闪光次数最多B．放在B位置时，一样时间内观察到屏上的闪光次数只比A位置时稍少些C ．放在C 、D 位置时，屏上观察不到闪光D ．放在D 位置时，屏上仍能观察一些闪光，但次数极少答案：AD6．在如下四个方程，X 1、X 2、X 3和X 4各代表某种粒子，以下判断中正确的答案是〔 〕 114156923610235923X Ba Kr n U ++→+ 230143015X Si P +→32349023892X Th U +→42349123490X Pa Th +→ A. X 1是α粒子 B. X 2是质子C. X 3是中子D. X 4是电子答案：D7．如下氘反响中属于核聚变的是〔 〕A.n He H H 10423121+→+B.e Pa Th 012349123490-+→ C.n Sr Xe n U 1095381395410235922++→+ D.n O He Be 101264294+→+答案：A8．如下四个方程中，表示衰变的是〔 〕A.+→Th U 2349023892He 42B.e Ng Na 0124122411-+→C.31415692361023592++→+Ba Kr n U n 10 D.n He H H 10423121+→+答案：AB9．某原子核的衰变过程为：P Y X −−→−−−→−衰变衰变αβ，如此〔 〕 A ．X 的中子数比P 的中子数少2B ．X 的质量数比P 的质量数多5C ．X 的质子数比P 的质子数少1D ．X 的质子数比P 的质子数多1答案：D10．汞原子可能的能级为E 1＝－10. 4 eV, E 2＝－5.5 eV, E 3=－2.7 eV, E 4＝－1. 6 eV 。
物理升学指导训练 1．额定电压为2.5V的小灯泡连入如图8甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10 。闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图8乙所示的I—U图象。求： (1)小灯泡的额定功率。 (2)滑片在b端时小灯泡的电阻。 (3)电源电压。
2．如图9所示是探究在通电时间一定时，电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同。下列选项是关于此实验的一些描述，其中正确的是( ) A．在甲图中，探究的是电流产生热量与电阻的关系 B．在乙图中，探究的是电流产生热量与电阻的关系 C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高 D．在乙图中，相同时间内，电流越大，温度计的示数升高得越多 3．在“测量小灯泡的电功率”的实验中，小明连接了如图11所示的电路。 (1)请帮小明将电路补充完整。 (2)正确连接电路后闭合开关，发现小灯泡不亮，电流表、电压表都没有示数。小明确定电路的接线良好，且电表和电源都完好，小明做出了以下猜想： 猜想①：小灯泡断路；猜想②：开关断路；猜想③：滑动变阻器断路 假设故障只有一处，经过分析，小明确定猜想①是不可能的。如果猜想①成立，则______会有示数。 为了尽快查出故障原因，小明将导线A端拆下，把它改接在______ (填“B”或“C”)点的接线柱上。 如果电流表、电压表都无示数，则猜想______ (填序号) 正确。 如果电流表、电压表都有示数，则猜想______ (填序号) 正确； 4.图-1为小明家的电饼铛（cheng），主要用于食品的考烙和烹制。它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图-2，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2。
（1）R1正常工作时，R1消耗的电功率是 W。 （2）R1正常工作时，通过R1的电流是多少？（计算结果保留一位小数） （3）小明妈妈总感觉做晚饭时烙熟一个饼所用时间比在其他时段要长。小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5min，电能表转盘转过了225r。（注；该电能表标有“3000r/kW•h”，表示电路中每消耗1 kW•h的电能，电能表的转盘转3000r）。 ①电饼铛的实际功率是多大? ②烙熟一个饼所用时间变长的原因是： 。 5.同学们在用伏安法测量标有“220V 60W”白炽灯泡的电阻时，发现电流表示数很小，调节滑动变阻器的滑片，电流表示数变化非常小。于是，他们设计了图-1所示的电路，通过在AB间接入阻值不同的定值电阻，分别测出了不同电压时白炽灯泡的电阻。
（1）根据串联电路中电流的特点和欧姆定律，可以推出 (选填“>”、“=”或“<”) (2)根据图-1所示电路图，将图-2的实物电路连接完整。 （3）正确连接电路后，闭合开关S，发现电压表V1无示数，电压表V2示数较大，则该故障的原因可能是 。排除故障后，在某次实验中，电压表V2的示数如图-3，其示数为 V。 （4）当AB间接入定值电阻为125Ω时，V1的示数为4.0V，V2的示数为2.0V，则RL= Ω；若将定值电阻换为200Ω，则V2的示数将变小 （选填“变大”、“变小”或“不变”）。 （5）“220V 60W”白炽灯泡正常发光时的电阻约为806.7Ω，比同学们测得的阻值大很多。请分析造成这种差异的主要原因是： 。 6、图8是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1>R2）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（ ）
A、甲的连接方式发热功率最小B、乙的连接方式发热功率最小 C、丙的连接方式发热功率最大D、丁的连接方式发热功率最大 8、标有“PZ220 60”的白炽灯正常工作电压为 V， 额定功率为11W的节能灯与该灯泡均正常发光时亮度相当 各自正常工作10h，节能灯少消耗 kwh的电能。 9、如图9所示，灯L标有“6V3W”字样，电源电压为9V且保持不变。闭合开关S，灯L正常发光，求：1）电阻R的阻值2）灯泡正常发光时电阻R消耗的功率。
11、两盏白炽灯，甲标有“PZ220V 40W”，乙标有“PZ220V 25W”，比较它们的亮度，下列说法正确的是 （ ） A、甲一定比乙亮 B、乙一定比甲亮 C、都正常工作时，甲比乙亮D、都正常工作时，乙比甲亮 12、下列选项中，工作时把机械能转化为电能的是（ ） A、电流表 B、电能表 C、电动机 D、发电机 13．如图l5，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求： (1)灯泡正常发光时的电流； (2)当电流表的示数为0.4 A时，电压表的示数；(3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻. 15．把5Ω的电阻R1与lO Ω的电阻R2串联接在一电压不变的电源上，如果通过电阻R1的电流为0．4 A，则该电源的电压为_______V。若把R1、R2分别串联、并联或单独连接到该电源上，则电路中的最大功率为_________W。 16.某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是： A.换用一颗“220V60W”的灯泡替换原来的灯泡接入原电路中使用B.换用一颗“220V15W”的灯泡替换原来的灯泡接入原电路中使用C.换用两颗“220V40W”的灯泡并联后替换原来的灯泡接入原电路中使用D.换用两颗“220V40W”的灯泡串联后替换原来的灯泡接入原电路中使用 17、有两个定值电阻R1=12Ω,R2=24Ω,串联后接在某电源上， R1、R2两端的电压之比为 ；R1、R2消耗的电功率之比为 ；如并联后接在同一电源上， 通过R1、R2的电流之比为 ；R1、R2消耗的电功率之比为 。 40、如图所示，电源电压恒定，R2=6Ω，R3=12Ω，滑动变阻器R1的滑片P滑到中点，当开关S1、S2、S3都闭合时，电流表A的示数为3A；当开关S1闭合S2、S3都断开时，电流表A的示数为0.6A。求： （1）电源电压 （2）滑动变阻器R1的最大阻值 （3）当S1、S3闭合S2断开时，电路消耗的总功率 18.一根阻值为50Ω的电阻丝，通电100s，通过的电流为1A，则电流通过电阻丝产生的热量为 J，此时电阻的电功率为 W。 19.小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断 （ ） A. L1和L2所在的支路均短路 B. L1所在的支路完好，L2所在的支路短路 C. L1所在的支路完好，L2所在的支路断路 D. L1所在的支路短路，L2所在的支路断路 20.灯L1标有“6V 6W”,L2标有“6V 3W”，串联接入电路，两灯都发光时电路中最大电流应为 A, 更亮些。 21.某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V ，小灯泡的额定功率估计在1 W 左右。 （1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉。（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 。 （3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中。
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。 电压U/V 1.5 2.0 2.5 3.0 3.8 4.0 电流I/A 0.2 0.22 0.25 0.28 0.34 电功率P/W 0.3 0.44 0.625 0.84 1.36 灯泡发光情况 很暗 暗 正常发光 很亮 （5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且灯泡的 ，灯泡发光越亮。 （6）用图乙电路还可测量灯泡的 ，当小灯泡正常发光时的电阻是 Ω（取整数）。 23小聪同学将一个报废了的电吹风（铭牌如下表），拆开来研究。他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图所示。问： （1）该电吹风正常工作且吹热风时，电热丝R中的电流多大？ （2）小聪同学画出的电路图有何错误之处？ （3）如何改正？请画出改正后的电路图。
24在“测量小灯泡电功率”的实验中，需要的有：额定电压为2.5V的小灯泡一只，新干电池两节，电流表、电压表、滑动变阻器和开关各一只，导线若干。实验电路及实物连接图如下图甲、乙所示。 （1）图乙已连接了部分电路，请用笔画线代替导线，按照电路图将未连接的电路完整。 （2）连接好电路，闭合开关前，应将滑片P放在变阻器的 端。 （3）闭合开关，调节滑动变阻器滑片P，当电压表示数为 V时，小灯泡正常发光，此时，电流表的示数如图丙所示，该电流是 A，该灯泡的额定功率是 W。 （4）完成上述实验后，继续测量并描绘出小灯泡的电流随其电压变化的关系图像，如图丁所示，由图像可知，当通过灯泡的电流为0.1A时，滑动变阻器接入电路中的电阻是 欧。 （5）若实验中，无论怎样移动滑片P，灯泡两端电压表示数始终为3V，电流表示数几乎为零，电表完好，则电路故障可能是 。 25、某洗衣机说明书所列数据如下表所示，下列说法正确的是 额定电压 220V 额定功率 50Hz 额定洗衣服、脱水功率 440W 额定洗衣服、脱水容量 3kg 整机质量 30kg A、洗衣机正常工作2h，需耗电0.88kwh； B、洗衣机正常工作时，通过的电流为0.5A； C、这台洗衣机所受重力为29.4N； D、洗衣机接在110V的电路中，实际消耗功率为220w。 26、如图所示，小灯泡L标有“8V 4W”字样。闭合开关，小灯泡正常发光，电流表的示数为2A。求：（1）小灯泡L的电阻；（2）通过R0的电流；（3）电阻R0消耗的电功率。
27、图8所示电路，电源电压为6V，R1＝10Ω，R2＝20Ω，R3＝5Ω，当闭合开关S1后，下列说法正确的是（ ） A、闭合开关S2、S3，通过R2的电流是0.24A B、断开S2、S3，电路消耗的功率是2.4W C、断开S2、闭合S3，R1两端的电压是6V D、在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9 ：4 28、甲、乙两只白炽灯的铭牌如图4所示，下列说法正确的是（ ） A、甲灯灯丝比乙灯灯丝细 B、两灯都正常发光时，甲灯消耗的电能较少 C、两灯都正常发光时，甲灯电阻小于乙灯电阻 D、两灯串联后，接在220V电路中，甲灯比乙灯暗 30.电吹风是现代家底常用的电器,图23是小华家中使用的电吹风.使用过程中,她发现电吹风既可以吹热风,又可以吹冷风.根据这个现象她断定:在电吹风中有带有风扇的是电动机和可以发热的电热丝.根据电吹风能够单独输出冷风的现象,她认为电动机和电热丝是并联的.图24是她根据现象 分析画出的两个电路图.
