IPXX等级中关于防水试验的规定及要求防水等级是IPXX等级中的重要部分，它用来衡量设备抵抗液体渗透的能力。
IPXX等级中的防水等级可以从IPX0到IPX8不等。
下面我们来具体了解一下防水等级IPX0到IPX8的试验规定及要求。
1.IPX0：没有防护IPX0等级下的设备对水没有防护能力，没有进行任何防水测试，因此无需任何试验规定和要求。
2.IPX1：垂直滴水IPX1等级的设备应能防止垂直落水的液滴对设备产生有害影响。
测试时，以200mm/min的速度滴水至设备正上方，试验时间为10分钟。
设备的正常工作状态应在试验结束后继续。
3.IPX2：倾斜滴水IPX2等级的设备应能防止倾斜落水对设备产生有害影响。
测试时，以200mm/min的速度滴水于设备倾斜面上，试验时间为10分钟。
设备的正常工作状态应在试验结束后继续。
4.IPX3：喷雨IPX3等级的设备应能防止雨水对设备产生有害影响。
测试时，使用水压为80-100kPa、流量为0.7L/min的水柱以60度角喷洒设备，喷雨时间为5分钟。
设备的正常工作状态应在试验结束后继续。
5.IPX4：喷雨防护IPX4等级的设备应能防止来自任意方向的喷洒水对设备产生有害影响。
测试时，使用水压为80-100kPa、流量为10L/min的喷洒装置，对设备进行喷雨试验10分钟。
设备的正常工作状态应在试验结束后继续。
6.IPX5：喷射防护IPX5等级的设备应能防止喷射水流对设备产生有害影响。
测试时，使用水压为30kPa、流量为12.5L/min的喷壶以固定形状喷射水流至设备，距离为2.5-3m，试验时间为3分钟。
设备的正常工作状态应在试验结束后继续。
7.IPX6：强喷射防护IPX6等级的设备应能防止强烈喷射水流对设备产生有害影响。
测试时，使用水压为100kPa、流量为100L/min的喷洒装置，对设备进行强喷射试验10分钟。
设备的正常工作状态应在试验结束后继续。
8.IPX7：暂时浸泡IPX7等级的设备应能防止短时间的浸入水中对设备产生有害影响。
IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级；第2个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度表二：第二个标示特性号码（数字）所指的防护程度技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容(1)IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min;(60L/HOUR)试验持续时间：10 min;(2)IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个 .....面，共四次。
试验条件：滴水量为3 0.5 mm/min;(180L/HOUR)试验持续时间：4×2.5 min(共10 min);(3)IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
ip防水等级的标准
IP防水等级是用来衡量设备防水的标准，它分为不同的等级，每个等级都有不同的防护能力。
以下是IP防水等级的标准：
1.IPX 0：没有任何防水保护，设备完全暴露在水中，不具有防水功能。
2.IPX 1：设备在垂直方向上滴水时不会受损，能够抵抗水滴从任何方向溅到
设备上。
3.IPX 2：设备能够抵抗来自任何方向低压喷水，但不包括高压喷水。
4.IPX 3：设备能够抵抗来自任何方向的中压喷水，但不包括高压喷水。
5.IPX 4：设备能够抵抗来自任何方向的喷水，包括高压喷水。
6.IPX 5：设备能够抵抗来自任何方向的强力喷水，但不包括高压喷水。
7.IPX 6：设备能够抵抗来自任何方向的大量喷水，包括高压喷水。
8.IPX 7：设备能够在一定深度的水中短暂浸泡，但不超过一小时。
9.IPX 8：设备能够在一定深度的水中长时间浸泡，可能超过一小时。
以上是IP防水等级的标准，每个等级都有不同的防护能力，可以根据实际需求选择合适的防水等级。

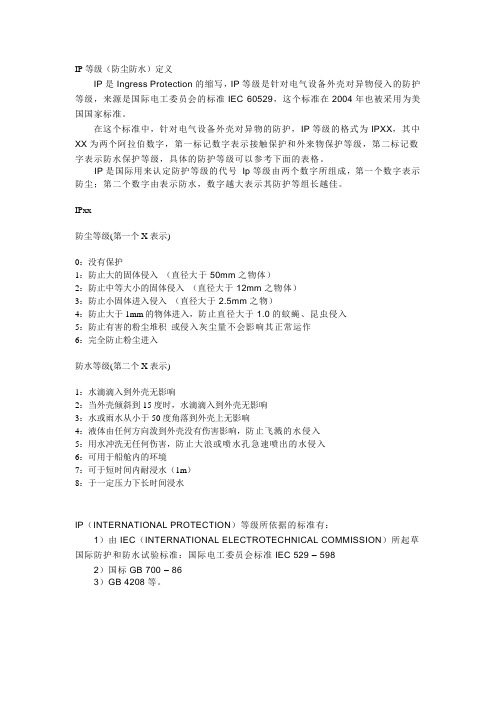

IP等级（防尘防水）定义IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入（直径大于50mm之物体）2：防止中等大小的固体侵入（直径大于12mm之物体）3：防止小固体进入侵入（直径大于2.5mm之物）4：防止大于1mm的物体进入，防止直径大于1.0的蚊蝇、昆虫侵入5：防止有害的粉尘堆积或侵入灰尘量不会影响其正常运作6：完全防止粉尘进入防水等级(第二个X表示)1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从小于50度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响，防止飞溅的水侵入5：用水冲洗无任何伤害，防止大浪或喷水孔急速喷出的水侵入6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP（INTERNATIONAL PROTECTION）等级所依据的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 5982）国标GB 700 – 863）GB 4208等。
ip54防护等级标准“IP54”，即防尘为5级：无法完全防止灰尘侵入，但侵入灰尘量不会影响产品正常运作；防水等级为4级：防止飞溅的水侵入防止各方向飞溅而来的水侵入。
评估外壳防固体和防水性能如何，主要看IPXX的后面两位数字XX，第1位X是防尘等级从0到6，最高等级为6；第2位X是防水等级从0到8，最高等级为8；最高防护等级为IP68。
IPxx级别防水防尘 IP代表着Ingress Protection（进入防护），是我们手机对异物入侵的防护等级，IP后面一般跟着两个数字，前一个代表着外来物防护等级，一般表示防止灰尘；第二个表示防水保护等级。
下面这个表能表示各等级代表的实际意义。
仪器仪表防水防尘等级电子仪器的防水等级反应的是潮湿程度和防尘的能力。
防尘等级(第一个X表示)：0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级IP0，0无保护(第二个X表示)；防水等级IP1，1表示防滴I型垂直落下的水滴无有害的影响；防水等级IP2，2防滴Ⅱ型与垂直方向成15度范围内落下的水滴无有害的影响；防水等级IP3，3防雨型与垂直方向成60度范围内降雨无有害的影响；防水等级IP4，4防溅型受任意方向的水飞溅无有害的影响；防水等级IP5，5防喷射型任意方向直接受到水的喷射无有害的影响；防水等级IP6，6耐水型任意方向直接受到水的喷射也不会入内部；防水等级IP7，7防浸型在规定的条件下即使浸在水中也不会进入内部；防水等级IP8，8水中型长时间浸没在一定压力的水中照样能使用；防水等级IP9，9防湿型在相对湿度大90%以下的湿气一样能使用。
IP等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第二个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP（国际防护标准）是一个由DIN VDE 0470和DIN 40 050定义的术语。
这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。
具体内容如下：1、人身保护。
2、电器设备的保护，防止固态物质包括粉尘的进入。
3、电器设备的保护，防止水对设备造成的损害。
IP代码解释一个IP代码由字母“IP”和两个数字组成。
第一个数字是0～6，第二个数字是0～9或者9K：〉〉IP67：在15厘米到1米深的水中浸泡30分钟，能够防止水的进入。
〉〉IP68：在供应商规定的条件下，持续浸没在水中，能够防止水的进入。
〉〉IP69K：能够承受EN 60529和DIN 40050-9中定义的热蒸气冲刷测试。
这能够提供水压在100 bar(1450 psi)，温度80ºC的防护。
压力直接应用在传感器上，以30度的角度递进（0，30，60和90度），在每个角度持续30秒，共120秒（2分钟），能够防止水的进入。
这些IP防护等级往往没有被正确的理解，或者被错误的进行了应用。
例如，许多用户认为IP67或者IP68防护等级允许将设备至于水中在规定时间之内的同时，能够正常的工作。
事实并非如此，这些防护等级只能保证当设备从水中取出之后，仍然能够正常的运行。
另外一个可能的误解是，满足IP69K意味着自动满足IP67和IP68。
ip24级和x4防水是什么意思IP24是机身防溅水之外，还防止手指不能伸进机身内触摸到带电部位。
IPX4：任何角度往机身内溅水，对机身都没有影响；IP防尘防水等级是防护等级采用国际电工委员会（IEC）推荐的IP防护等级标准。
IP防尘防水等级在等级标准中，XX是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。
固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。
IPX1：垂直角度滴水对机身没有影响；IPX2：倾斜15度滴水对机身没有影响；IPX3：倾斜60度滴水对机身没有影响；IPX4：任何角度往机身内溅水，对机身都没有影响；IPX5：喷水，向外壳各方向喷水无影响,水流量12.5L/min,试验时间3min；IPX6：猛烈喷水，向外壳各方向强烈喷水无有害影响，水流量为100L/min,试验时间为3min；IPX7：短时间浸水，浸入规定压力的水中经规定的时间后外壳浸水量不至于达到有害程度,放置于一个潜水箱中，一般深度1米，试验时间为30min；IPX8：连续浸水，生产厂和用户协商浸水的深度和时间。
IP1X:代表直径为50mm的球形试具无法进入空隙进入产品内部；IP2X:代表直径为12.5mm的球形物体无法透过产品空隙；IP3X:代表直径2.5mm的物体试具无法透过产品空隙；IP4X:直径为1mm的金属线不能透过产品空隙并影响危险部件；IP5X:放置于沙尘箱中，开盖检查产品内部无灰尘进入，若有些许不影响产品性能也能判定负荷标准要求；IP6X:产品需抽负压，放置沙尘箱中，开盖检查，属尘密，不能有灰尘进入判定为符合标准要求；ip24与ipx4的区别IPX4是任何角度往机身内溅水，对机身都没有影响；IP24是机身防溅水之外，还防止手指不能伸进机身内触摸到带电部位。
ip防水防尘等级基础知识现在大家生活中什么都离不开电子产品对吧？手机、手表、耳机，甚至电视、冰箱都开始越来越“智能”了。
可你有没有发现，很多电子产品旁边总会有个小小的“IP防水防尘等级”标识？嘿，别急着绕开，它可不是花瓶！它可重要了，说白了，这个IP等级就是告诉你这个东西在水和尘土面前到底能撑多久，能不能保护得了你心爱的小物件。
要是你不小心把手机摔到水里，那这个数字可是决定它能不能活下来的关键！说起这个IP等级，得从“IP”说起。
IP是Ingress Protection的缩写，翻译过来就是“防护等级”的意思。
听起来是不是很专业？其实简单来说，就是看这个设备能防多少“脏东西”入侵。
这“脏东西”分成两类，一类是灰尘（尘土），另一类是水。
它们不分青红皂白，只要是电子产品，都会面临这些“挑剔”的“考验”，不管你是拿着它喝水，还是拿它刷个小视频，甚至是在户外风沙里晃荡，它都得有点“本事”才行。
说到防水防尘等级，咱得从两个数字讲起。
一个数字是防尘等级，另一个是防水等级。
别看这两个数字好像简单，真要看清楚，可得认真听我说。
第一个数字代表的是防尘的能力，满分是6。
比如，6级表示完全防止灰尘进入，像有的手机号称“防尘防摔”，就是因为它的防尘等级高到顶了。
而第二个数字代表的就是防水等级，满分是9。
像防水的手机，IP67是比较常见的。
67是什么意思呢？简单来说，6表示完全防尘，而7则表示能耐得住1米深的水泡，时间大概是30分钟。
是不是觉得一口气听下来有点复杂？其实只要记住“IP”后面那两个数字就行了。
简单明了，就是“防尘+防水”的组合拳。
再说到防水这一块，大家要搞清楚一个常见的误区。
很多人以为IP68就等于“永远都不会进水”，这可不对！IP68的确比IP67要强，但它并不意味着你能把手机拿去游泳。
它的标准是：在规定的深度（通常是1.5米到2米）泡水30分钟，但假如你把手机丢到更深的水里，它就会“受不了”，然后就可能进水损坏。
IPXX防尘防水等级的标准防水防尘0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入0：没有保护IP00 IP10 IP20 1：水滴滴入到外壳无影响IP01 IP11 IP212：当外壳倾斜到15度时，水滴滴入到外壳无影响IP02 IP12 IP22 3：水或雨水从60度角落到外壳上无影响IP03 IP13 IP23 4：液体由任何方向泼到外壳没有伤害影响IP04 IP14 IP24 5：用水冲洗无任何伤害IP05 IP15 IP25 6：可用于船舱内的环境IP06 IP16 IP26 7：可于短时间内耐浸水（1m）IP07 IP17 IP27 8：于一定压力下长时间浸水IP08 IP18 IP28 IPxx 防尘防水等级的划分规则防尘等级( 第一个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于1mm的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入防水等级( 第二个X表示)0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到15度时，水滴滴入到外壳无影响3 ：水或雨水从60度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（1m）8 ：于一定压力下长时间浸水例：有仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害3：防止小固体进4：防止物体大于5：防止有害的粉6：完全防止粉尘入侵入1mm的固体进入尘堆积进入IP30IP40IP50IP60IP31IP41IP51IP61IP32IP42IP52IP62IP33IP43IP53IP63IP34IP44IP54IP64IP35IP45IP55IP65（水洗OK）IP36IP46IP56IP66（船用OK）IP37IP47IP57IP67（落水OK）IP38IP48IP58IP68（浸水OK。
地址：北京市东四环南路53号邮编：100023 TEL:010-******** FAX:010-******** E-mail:bjhtfk@
外壳防护等级的含义：
IPXX等级中关于防水实验的规定（按照EN60529/IEC529）国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。
IPxx 防尘防水等级：
防尘等级(第一个X表示) 防水等级(第二个X表示)
IP xx 防尘防水等级的含义
第一个x的数值表示的含义第二个x的数值表示的含义
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积6：完全防止粉尘进入0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水
地址：北京市东四环南路53号邮编：100023 TEL:010-******** FAX:010-******** E-mail:bjhtfk@ 更多信息请浏览：
北京恒泰丰科试验设备有限公司
地址：北京市东四环南路53号
邮编：100023
电话: 010-******** (总机）010-********
传真：010-********
手机：159********、135********
E-mail:bjhtfk@。
IPXX防护等级含义（防尘防水）pdxiangqi 发表于: 2007-9-10 08:09 来源: 热电联盟博客IP等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入0：没有保护防水等级(第二个X表示)1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水最新回复luoxiangdong at 2007-9-10 23:31:21很实用的好东东，我来顶以下！实际中很多领导一味要求数字高，设备外壳防护等级满足现场要求就好。
rpdczy3159 at 2007-9-11 00:09:22外壳防护等级的分类GB 4208-84标准编号：GB 4208-84标准正文：国家标准局1994-02-21发布1995-01-01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)，借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。
本标准中的分类系统所包括的防护形式有：a. 防止人体触及或接近外壳内部的带电部分和触及运动部件(光滑的旋转轴和类似部件除外)，防止固体导物进入外壳内部。
b. 防止水进入外壳内部达到有害程度。
本标准仅考虑在各个方面均符合设计规定的外壳。
在正常使用条件下，外壳的材料和工艺应能保证达到本标准的要求。
纯粹为人身安全而设置在外壳外部的栏栅等防护措施不算作外壳的一部分。
外壳外部的运动部件如风扇等的防护由有关专业的相应标准规定。
本标准不规定有关机械损坏，易爆、腐蚀性气体或潮湿(例如由凝露所引起的)，霉菌，虫害等条件下的防护等级。
本标准等效采用IEC529(1976年第一版)《外壳防护等级的分类》，包括1978年的第一次修改和1983年的第二次修改。
1代号(分类分级系统)表示防护等级的代号通常由特征字母IP和二个特征数字组成。
第一位数字指引言a项中所述防护等级，第二位数字指引言b项中所述防护等级。
特征数字的含义分别见表1和表2。
采用说明：对引言部分内容作了编辑性修改，将某些使用本标准的说明删去，而放在编制说明中。
采用时的差异：IEC529-76规定“适用于额定电压不超过72.5kV……的电气设备……””，我国无此电压等级，与之最接近的是69kV，故本标准规定“适用于最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)……的电气设备……”。
表1第一位特征数字所代表的防护等级━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━第一│防护等级│试验位特├──────┬─────────────────────────┤方法征数│简短说明│含义│参看字│││条款──┼──────┼─────────────────────────┼───── 0 │无防护│没有专门防护│不做│││试验──┼──────┼─────────────────────────┼─────│防大于50mm │能防止直径大于50mm的固体导物进入壳内│1 ││能防止人体的某一大面积部分(如手)偶然或意外地触及壳│6.1│的固体导物│内带电部分或运动部件，不能防止有意识的接近│──┼──────┼─────────────────────────┼───── 2 │防大于12mm │能防止直径大于12mm长度不大于80mm的固体异物进入壳内││的固体异物│能防止手指触及壳内带电部分或运动部件│6.2──┼──────┼─────────────────────────┼───── 3 │防大于2.5mm │能防止直径大于2.5mm的固体异物进入壳内│││能防止厚度(或直径)大于2.5mm的工具、金属线等触及壳│6.3│的固体异物│内带电部分或运动部件6.3 │──┼──────┼─────────────────────────┼────│防大于1mm │能防止直径大于1mm的固体异物进入壳内│4 ││能防止厚度(或直径)大于1mm的工具、金属线等触及壳内│6.4│的固体异物│带电部分或运动部件6.4 │──┼──────┼─────────────────────────┼──── 5 │防尘│不能完全防止尘埃进入，但进入量不能达到妨碍设备正│││常的程度│6.5──┼──────┼─────────────────────────┼───── 6 │尘密│无尘埃进入│6.6━━┷━━━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━注：①表中第2栏“简短说明”不应用来规定防护型式，只能作为概要介绍。
②第一位特征数字为1至4的设备应能防止三个互相垂直的尺寸都超过第3栏相应数字，形状规则或不规则的固体异物进入外壳。
③对具有泄水孔或通风孔的设备第一位特征数字为3和4时，其具体要求由有关专业的相应标准规定。
④对具有泄水孔的设备第一位特征数字为5时，其具体要求由有关专业的相应标准规定。
表2第二位特征数字所代表的防护等级━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━━━第二│防护等级│试验方法位特├─────┬─────────────────────────┤征数│简短说明│含义│参看条款字│││──┼─────┼─────────────────────────┼─────── 0 │无防护│没有专门防护│不做试验──┼─────┼─────────────────────────┼─────── 1 │防滴│滴水(垂直滴水)无有害影响│7.1──┼─────┼─────────────────────────┼──────── 2 │15°防滴│当外壳从正常位置倾斜在15°以内时，│││垂直滴水无有害影响│7.2──┼─────┼─────────────────────────┼──────── 3 │防淋水│与垂直成60°范围以内的淋水无有害影响│7.3──┼─────┼─────────────────────────┼──────── 4 │防溅水│任何方向溅水无有害影响│7.4──┼─────┼─────────────────────────┼──────── 5 │防喷水│任何方向喷水无有害影响│7.5──┼─────┼─────────────────────────┼──────── 6 │防猛烈海浪│猛烈海浪或强烈喷水时，进入外壳水量不致达到有害程度│7.6──┼─────┼─────────────────────────┼──────── 7 │防浸水影响│浸入规定压力的水中经规定时间后进入外壳水量不致达│││到有害程度│7.7──┼─────┼─────────────────────────┼──────── 8 │防潜水影响│能按制造厂规定的条件长期潜水│7.8━━┷━━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━━━━━注：①表中第2栏“简短说明”不应用来规定防护型式，只能作为概要介绍。
②表中第二位特征数字为8，通常指水密型，但对某些类型设备也可以允许水进入，但不应达到有害程度。
1.1单一特征数字如仅需用一个特征数字表示防护等级时，被省略的数字必须用字母X代替。
例如IPX5或IP2X。
1.2补充字母如需要时，可加一补充字母以表示某种附加含义。
此时，该标准必须明确说明在分类分级试验中应增加的试验方法。
补充字母由有关专业的相应标准规定。
采用说明：为使本标准内容更紧凑，1.2条中的三个补充字母放在一起说明。
例如：旋转电机所用的字母S、M(标于特征数字后)和W(标于IP与特征数字之间) 含义如下：S——防止水进入内部达到有害程度的试验是在设备不运转(如电机静止)的情况下进行。
M——防止水进入内部达到有害程度的试验是在设备运转(如电机运行)的情况下进行。
W——在规定的气候条件下使用并具有附加的防护措施或方法。
如无补充字母S和M时，则表示这种防护等级在所有正常使用条件下都适用。
1.3代号举例IP 44│││││└──────────────第二位特征数字│└──────────────────第一位特征数字└────────────────────────特征字母此代号指外壳能防止大于1mm的固体进入内部，并且防溅。
IP 2 3 S│││└─────────补充字母││└──────────────第二位特征数字│└──────────────────第一位特征数字└────────────────────────特征字母此代号指外壳能防止大于12mm的固体进入内部，并且防淋。
防淋试验是在设备不运转的情况下进行的。
2防护等级——第一位特征数字表1第3栏说明第一位特征数字所代表的防护等级能“防止”进入外壳的物体的细节。
术语“防止”一词表示能防止人体的某部分，手持的工具或金属线等进入外壳，即使进入也能与带电部分或有危险的运动部件之间保持足够的距离(光滑的旋转轴及类似零件不作为危险运动部件)。
适用于某一防护等级的外壳也适用于表1中所有低于该防护等级的各级。
一般不必另做较低防护等级的试验。
3防护等级——第二位特征数字表2第3栏说明第二位特征数字所代表的每一种防护等级外壳的防护型式细节。
适用于某一防护等级的外壳也适用于表2中所有低于该防护等级的各级。
一般不必另做较低防护等级的试验。
4标志标志的要求应在各有关专业的相应标准中规定。
如外壳的一部分与另一部分防护等级不同，或使用补充字母(见第1.2条)表示另一种防护等级时，其标志方法应由有关专业的相应标准规定。
如果设备的安装对防护等级有影响时，制造厂必须在安装说明书或其它类似文件中指出。
5试验的一般要求本标准所规定的试验是型式试验。
除非另有规定，试验用样品必须是未用过的新的制品，所有部件应按制造厂指定的状态装好。
各有关专业的相应标准中应对被试样器数量、样品安装条件(例如屋顶、天花板或墙上安装)、预处理的方法(如有)、关于泄水孔和通风孔的试验方法、试验时带电与否，运转与否加以规定。
如没有这种规定，则按制造厂说明书中的规定。
当第一位特征数字为1或2，第二位特征数字为1、2、3或4的情况下，用肉眼观察已显然可以判断能否达到所要求的防护等级时，如有关专业的相应标准许可，则不做试验。
