IP等级(防尘防水)定义及实验规定

IPXX防水防尘等级介绍IPXX是对电子设备的防水防尘性能进行评定的标准。

其中IP表示“International Protection”的缩写，XX代表两个数字，分别表示对防尘和防水的等级。

下面将详细介绍IPXX防水防尘等级。

一、防尘等级（第一位数字）0级：无保护，没有防尘的特点。

1级：可以防止较大的固体物体（如直径大于50mm的物体）进入。

2级：可以防止中等大小的固体物体（如直径大于12.5mm的物体）进入。

3级：可以防止小型固体物体（如直径大于2.5mm的物体）进入。

4级：可以防止较小的固体物体（如直径大于1mm的物体）进入。

5级：可以防止灰尘进入，但不能完全防止固体物体进入。

6级：防尘特性极好，不透尘。

二、防水等级（第二个数字）0级：无特殊防水特点。

1级：可以防止雨水的垂直滴落。

2级：可以防止雨水的倾斜侵入，最大角度为15°。

3级：可以防止雨水的倾斜侵入，最大角度为60°。

4级：可以防止喷水的侵入。

5级：可以防止大水柱喷射的侵入。

6级：可以防止海浪的侵入。

7级：可以防止水深不超过1米的情况下短时间浸泡。

8级：可以防止水深超过1米的情况下长时间浸泡。

根据以上的防尘和防水等级，我们可以判断出电子设备的防护能力，从而选择适合的设备。

举个例子，如果一个设备的防尘等级为4，防水等级为6，那么意味着该设备可以防止直径大于1mm的固体物体进入，并且可以防止海浪的侵入。

这种设备适合在海边、沙漠等环境下使用，能够有效防止沙尘、水分等对设备造成的损害。

需要注意的是，IPXX防水防尘等级只是对设备的防护能力进行了标准化的表达，并不表示设备在任何情况下都能100%防水防尘。

因此，在实际使用中还需避免长时间浸泡、水下操作等情况，以免影响设备的正常使用。

综上所述，IPXX防水防尘等级是对电子设备防护能力的标准化评价，通过对设备进行分类，我们可以选择适合的设备保护我们的设备免受尘埃、水分等外界环境的侵害。

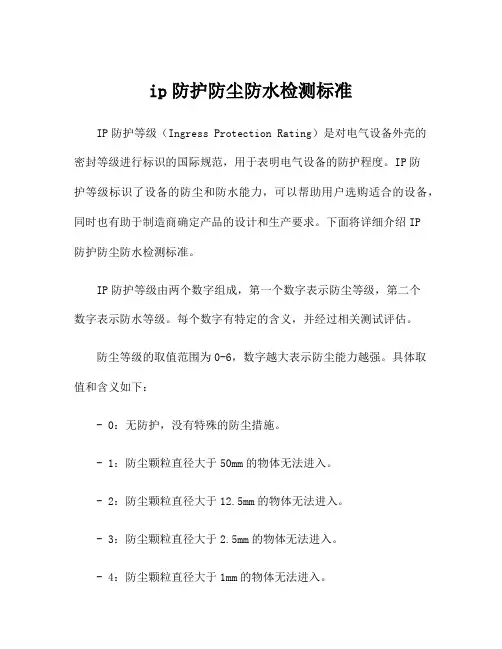

ip防护防尘防水检测标准IP防护等级（Ingress Protection Rating）是对电气设备外壳的密封等级进行标识的国际规范，用于表明电气设备的防护程度。

IP防护等级标识了设备的防尘和防水能力，可以帮助用户选购适合的设备，同时也有助于制造商确定产品的设计和生产要求。

下面将详细介绍IP防护防尘防水检测标准。

IP防护等级由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。

每个数字有特定的含义，并经过相关测试评估。

防尘等级的取值范围为0-6，数字越大表示防尘能力越强。

具体取值和含义如下：- 0：无防护，没有特殊的防尘措施。

- 1：防尘颗粒直径大于50mm的物体无法进入。

- 2：防尘颗粒直径大于12.5mm的物体无法进入。

- 3：防尘颗粒直径大于2.5mm的物体无法进入。

- 4：防尘颗粒直径大于1mm的物体无法进入。

- 5：防尘颗粒完全不能进入，但不可以使设备完全隔离于外部环境。

- 6：防尘颗粒完全不能进入，且可以使设备完全隔离于外部环境。

防水等级的取值范围为0-8，数字越大表示防水能力越强。

具体取值和含义如下：- 0：无防护，没有特殊的防水措施。

- 1：垂直滴水无害。

- 2：倾斜滴水无害（最大倾斜角度15度）。

- 3：喷水无害（角度最大60度）。

- 4：喷水无害（任意方向）。

- 5：喷水无害（任意方向），并且内部雾气不会影响设备。

- 6：防止大量波浪或者强水流。

- 7：可以在短时间内浸入水中，水深不超过1米。

- 8：设备完全浸泡在水中，一定时间内保持完全工作。

为了确保IP防护等级的准确性，通常需要进行相应的检测。

以下是一些常用的检测项目：1.防尘检测：-使用沙尘室和粉尘测试设备，对设备进行防尘等级的测试。

-根据防尘等级的要求，将不同尺寸的颗粒进行喷洒和震荡，观察设备是否受到颗粒侵入。

-根据标准方法和规定，进行测试和评估，以确定设备的防尘等级。

2.防水检测：-使用水淋试验仪和波浪试验仪，对设备进行防水等级的测试。

防水防尘等级（IP）说明一、前言防水防尘等级要求是各种传感器、电器、仪器仪表等常见的参数，特别是对汽车零部件，防护等级是必须要求的参数，但很多人对防护等级的具体含义，以及相关标准并不清楚。

故写此说明。

二、防护等级IP含义IP是Ingress Protection Rating(或者International Protection Code)的缩写，它定义了一个界面对液态和固态微粒的防护能力。

IP后面一般跟2位数字，第1位数字表示的是对固态的防护等级，范围是0~6，分别表示了对大颗粒异物到灰尘的防护能力；第2个数字是对液态的防护等级，范围一般是0~8（不同标准定义不同，下面会说明），分别表示对液态的防护能力。

三、相关标准四、不同标准关于防水防尘等级的定义区别4.1 关于标准的说明1、国际标准IEC529（1989）和国标GB4208-93是等效的，后者是按照前者制定的。

2、国际标准IEC60529:2001与国标GB 4208-2008也是等效的，后台是按照前者指定的。

另外IEC60529:2001是IEC529（1989）是修订版。

3、GB/T 30038-2013是参考ISO 20653:2006制定的，主要是对ISO 20653:2006的一些错误进行了纠正，关于IP等级的定义是一致的。

4、所以，关于IP等级的定义主要是IEC60529:2001和ISO 20653:2006的区别，以下分别列出2个标准关于IP等级的定义。

4.2 IEC60529:2001关于IP等级的定义如下其中“附加字母”、“补充字母”不常用，不再说明。

第1个和第2个数字说明如下：4.2 DIN 40050-9:1993关于IP等级的定义如下4.3 ISO 20653:2006关于IP等级的定义如下如果没有给出代码元素，应代用字母“X”（或“XX”，如果没有指出两个代码元素）。

附加字母和/或补充字母可以省略，且不使用代字母。

IP防水防尘定义及检测方法IP防水和防尘是指对于电子产品、仪器设备等设备外壳的防护能力的评估。

IP是Ingress Protection的缩写，即防护等级。

IP防水和防尘评估是为了确保设备在不同的环境中能够正常工作，无论是在户外、工业环境还是其他有潜在风险的场合。

IP防水等级定义：IP防水等级一般由两个数字组成，第一个数字表示对固体物质（如尘土、异物等）的防护等级，第二个数字表示对液体（如水、油等）的防护等级。

第一个数字（固体物质防护等级）的范围是0-6，数字越大，对固体物质的防护能力越强。

0：无防护，没有阻碍固体物质进入的能力；1：可以阻挡直径50mm或更大的固体物质；2：可以阻挡直径12.5mm或更大的固体物质；3：可以阻挡直径2.5mm或更大的固体物质；4：可以阻挡直径1mm或更大的固体物质；5：可以阻挡扬起的灰尘进入，但不能完全阻挡；6：可以完全阻挡扬起的灰尘进入。

第二个数字（液体防护等级）的范围是0-9，数字越大，对液体的防护能力越强。

0：无防护，没有阻碍液体进入的能力；1：能阻挡垂直滴入的水滴；2：能阻挡15度以内的倾斜水滴；3：能阻挡60度以内的倾斜水滴；4：能阻挡喷溅的水；5：能阻挡喷射的水；6：能防止大波浪或船只喷溅的水；7：能防止在短时间内浸入水中；8：能防止在特定条件下长时间浸入水中；9：能防止高压喷水器喷射的水。

IP防尘等级定义：IP防尘等级也由两个数字组成，第一个数字表示对尘土等固体物质的防护等级，第二个数字为空缺。

第一个数字（固体物质防护等级）的范围是0-6，数字越大，对固体物质的防护能力越强。

0：无防护，没有阻碍固体物质进入的能力；1：能阻止大于50mm的固体物质进入；2：能阻止大于12.5mm的固体物质进入；3：能阻止大于2.5mm的固体物质进入；4：能阻止大于1mm的固体物质进入；5：完全防尘，无法完全阻止粉尘进入，但不会影响设备正常运行；6：完全防尘，无法完全阻止粉尘进入，但不会影响设备正常运行。

IP等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第二个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP（国际防护标准）是一个由DIN VDE 0470和DIN 40 050定义的术语。

这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。

具体内容如下：1、人身保护。

2、电器设备的保护，防止固态物质包括粉尘的进入。

3、电器设备的保护，防止水对设备造成的损害。

IP代码解释一个IP代码由字母“IP”和两个数字组成。

第一个数字是0～6，第二个数字是0～9或者9K：〉〉IP67：在15厘米到1米深的水中浸泡30分钟，能够防止水的进入。

〉〉IP68：在供应商规定的条件下，持续浸没在水中，能够防止水的进入。

〉〉IP69K：能够承受EN 60529和DIN 40050-9中定义的热蒸气冲刷测试。

这能够提供水压在100 bar(1450 psi)，温度80ºC的防护。

压力直接应用在传感器上，以30度的角度递进（0，30，60和90度），在每个角度持续30秒，共120秒（2分钟），能够防止水的进入。

这些IP防护等级往往没有被正确的理解，或者被错误的进行了应用。

例如，许多用户认为IP67或者IP68防护等级允许将设备至于水中在规定时间之内的同时，能够正常的工作。

事实并非如此，这些防护等级只能保证当设备从水中取出之后，仍然能够正常的运行。

另外一个可能的误解是，满足IP69K意味着自动满足IP67和IP68。

ip测试防水测试方法及标准要求摘要：一、IP测试简介1.IP防护等级的定义2.IP防护等级的意义3.IP防护等级的表示方法二、防水测试方法及标准要求1.防水测试的定义2.防水测试的方法3.防水测试的标准要求a.IPX1：垂直滴水试验b.IPX2：倾斜15°滴水试验c.IPX3：喷射水试验d.IPX4：全方位喷水试验e.IPX5：全方位和角度的防水保护f.IPX6：大浪花喷射水试验g.IPX7：短时浸泡水试验h.IPX8：长时间浸泡水试验4.防水测试的应用范围正文：IP测试是评估电气设备防水性能的一种测试方法，其中IP代表防护等级，它反映了设备对固体物体和水的防护能力。

IP防护等级由两个数字组成，第一个数字表示设备对固体物体的防护能力，第二个数字表示设备对水的防护能力。

在IP测试中，防水测试是一个重要的评估项目。

防水测试主要通过不同的试验方法来评估设备在水中浸泡或受到水喷射时的防水性能。

以下是一些常见的防水测试方法及标准要求：1.垂直滴水试验（IPX1）：此方法用于测试一些较为敏感的设备或材料，例如电子产品、电路板等。

试验时，试样按正常工作位置摆放在旋转样品台上，样品顶部至滴水口的距离不大于200mm。

滴水量为1.0-0.5mm/min，试验持续时间为10min。

2.倾斜15°滴水试验（IPX2）：这个等级稍微增加了水流的倾斜角度，常用于测试户外设备等。

使试样的一个面与垂线成15角，样品顶部至滴水口的距离不大于200mm。

滴水量为3-1mm/min，试验持续时间为10min。

3.喷射水试验（IPX3）：此方法模拟了水枪喷射对设备的影响。

试验时，设备需承受60°角的水流喷射，水流压力为0.5MPa，喷射距离为1-3m。

4.全方位喷水试验（IPX4）：此方法模拟了设备在全方位受到水喷射的情况。

试验时，设备需承受从各个方向喷射的水流，水流压力为0.15MPa，喷射距离为1-3m。

防尘防水测试（IP测试）IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。

IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。

防尘等级防水等级各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11 试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min。

淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动60°，共120°。

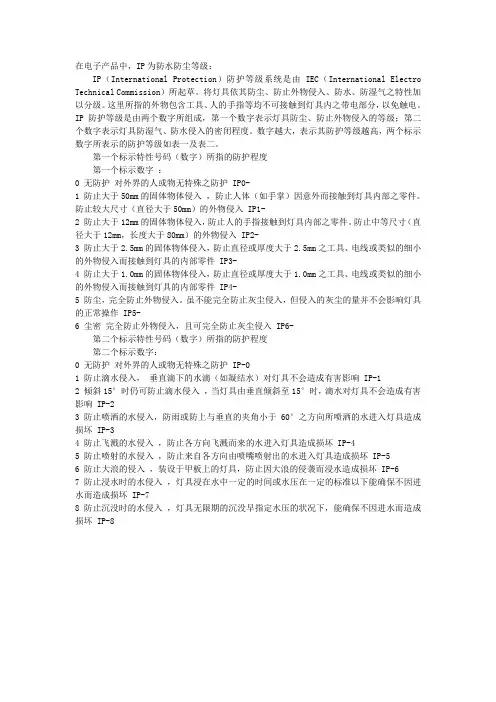

在电子产品中，IP为防水防尘等级：IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。

将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。

数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护 IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。

防止较大尺寸（直径大于50mm）的外物侵入 IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。

防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入 IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-5 防尘，完全防止外物侵入。

虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入 IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护 IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响 IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响 IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏 IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏 IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8。

IP防护等级定义及实验方法IP 表示Ingress Protection（进入防护）.IEC IP防护等级是电气设备安全防护的重要. IP等防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草,并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。

防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

I代表防止固体异物进入的等级，最高级别是6；第二个安字表明设备防水的程度。

P代表防止进水的等级，最高级别是8。

认识电子产品的防水等级JIS(IPX)0 无保护1 防滴I型垂直落下的水滴无有害的影响2 防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3 防雨型与垂直方向成60度范围内降雨无有宾的影响4 防溅型受任意方向的水飞溅无有害的影响5 防喷射型任意方向直接受到水的喷射无有害的影响6 耐水型任意方向直接受到水的喷射也不合讲人内部7 防浸型在规定的条件下即使浸在水中也不全许人内部8 水中型长时间浸没在一定压力的水中照样能使用9 防湿型在相对湿度大90％以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。

IPxx 防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到15 度时，水滴滴入到外壳无影响3 ：水或雨水从60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（1m ）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

IPXX防护等级含义（防尘防水）pdxiangqi 发表于: 2007-9-10 08:09 来源: 热电联盟博客IP等级（防尘防水）定义IPxx防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入0：没有保护防水等级(第二个X表示)1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水最新回复luoxiangdong at 2007-9-10 23:31:21很实用的好东东，我来顶以下！实际中很多领导一味要求数字高，设备外壳防护等级满足现场要求就好。

rpdczy3159 at 2007-9-11 00:09:22外壳防护等级的分类GB 4208-84标准编号：GB 4208-84标准正文：国家标准局1994-02-21发布1995-01-01实施本标准以外壳防护能力为基础，规定了最高电压不超过69kV(如有需要，经供需双方协议，额定电压可不超过72.5kV)，借助外壳防护的电气设备的外壳的分类分级系统，同时规定了考核各种等级外壳防护性能的型式试验方法。

本标准中的分类系统所包括的防护形式有：a. 防止人体触及或接近外壳内部的带电部分和触及运动部件(光滑的旋转轴和类似部件除外)，防止固体导物进入外壳内部。

b. 防止水进入外壳内部达到有害程度。

本标准仅考虑在各个方面均符合设计规定的外壳。

在正常使用条件下，外壳的材料和工艺应能保证达到本标准的要求。

纯粹为人身安全而设置在外壳外部的栏栅等防护措施不算作外壳的一部分。

外壳外部的运动部件如风扇等的防护由有关专业的相应标准规定。

本标准不规定有关机械损坏，易爆、腐蚀性气体或潮湿(例如由凝露所引起的)，霉菌，虫害等条件下的防护等级。

IP等级测试IP等级的含义IP是International Protection的缩写，目的是为了将电气设备依其防尘防水之特性加以分级。

、IP等级的格式为IPXX.第一个X标记数字表示电器防尘、防止固体异物侵入的等级；第二个X标记数字表示电器防湿气、防水侵入的密闭程度；数字越大表示其防护等级越高，防护效果越好。

灯具IP等级第一位特征数字代表的试验要求与方法第一位特征数字简要描述防护程度试验要求及判定0 无防护没有专门的防护无1 防50MM的固体异物人体的某一大面积部分，如手（但不能防止故意地接近）直径大于50MM的固体试验设备：测试钢球试验方法：球体直径为50MM，施加50N的力结果判定：钢球不应完全进入2 防大于12MM的固体异物长度不超过80MM的（类似手指）物体试验设备：长度不超过80MM的（类似手指）物体试验方法：施加10N的力在每一个可能的位置进行试验结果判定：试具不接触触电部位3 防大于2.5的固体异物直径或厚度大于2.5MM的物体试验设备：直径或厚度为2.5MM试验方法：施加3N的力在每一个可能的部位进行试验结果判定：试具不能进入灯具的外壳4 防大于1MM的固体异物厚度大于1MM的金属丝或细带试验设备：试具直径为1MM试验方法：施加1N的力，在每一个可能的部位（不包括密封圈）进行试验，结果判定：试具不能进入灯具的外壳5 防尘不能完全禁止尘埃进入，但进入量不能达到妨碍产品正常工作的程度试验设备：粉尘试验箱试验方法：将正在工作的灯具放进粉尘箱内，灯具工作1MIN后关掉电源，然后灯具冷却3H结果判定：试验结束，灯具点亮正常，内部不能有粉尘沉淀6 绝对密封无尘埃进入试验设备：粉尘试验箱试验方法：将正在工作的灯具放进粉尘箱内，灯具工作1MIN后关掉电源，然后灯具冷却3H结果判定：试验结束，灯具点亮正常，内部不能有任何尘埃灯具IP等级第二位特征数字代表的试验要求与方法试验用水的温度应为15℃±10℃第一位特征数字简要描述防护程度试验要求及判定0 无防护没有专门的防护1 防滴水垂直滴水无影响试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.05 mm/min持续时间：10 min2 防倾斜15°滴水倾斜15°滴水无影响试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm 。

IP防水各等级详解及试验方法与条件IP防水等级是用于表示电子设备的防水性能的标准之一，它由两个数字组成，分别表示设备的防尘等级和防水等级。

IP防水等级的标准由国际电工委员会（IEC）制定，被广泛应用于电子设备、灯具、车辆等各个领域。

首先是防尘等级，它的范围是0-6，数字越大代表防尘性能越好。

以5和6为例，5级表示设备在一定条件下能够防止灰尘的进入，6级则表示设备在严苛的条件下也能防止灰尘的进入。

其次是防水等级，它的范围是0-9，数字越大代表防水性能越好。

下面我将详细介绍各个防水等级及对应的试验方法和条件。

-IPX0：无防水性能。

在没有任何防护措施的情况下，设备不具备防水性能。

-IPX1：垂直滴水试验。

设备放置于垂直方向，滴水量为10.5升/小时。

试验时间为10分钟。

设备在试验结束后不能产生有害效应。

-IPX2：倾斜滴水试验。

设备放置于15度倾斜角度的位置，滴水量为30升/小时。

试验时间为4分钟。

设备在试验结束后不能产生有害效应。

-IPX3：喷射水试验。

设备放置于2.5米距离的位置，使用直径为0.4毫米的喷嘴，喷射水流量为0.07升/分钟。

喷射角度范围为60度。

试验时间为5分钟。

设备在试验结束后不能产生有害效应。

-IPX4：喷雾试验。

设备放置于2.5米距离的位置，使用直径为0.4毫米的喷嘴，喷射水流量为0.35升/分钟，喷射角度范围为360度。

试验时间为10分钟。

设备在试验结束后不能产生有害效应。

-IPX5：喷水试验。

设备放置在距离3米的位置，使用直径为6.3毫米的喷嘴，喷射水流量为12.5升/分钟，喷射角度范围为180度。

试验时间为1分钟。

设备在试验结束后不能产生有害效应。

-IPX6：强喷水试验。

设备放置在距离3米的位置，使用直径为12.5毫米的喷嘴，喷射水流量为100升/分钟，喷射角度范围为180度。

试验时间为3分钟。

设备在试验结束后不能产生有害效应。

-IPX7：浸水试验。

设备放置于1米深度的水池中，水温为15至35摄氏度，试验时间持续30分钟。

ip防水防尘等级标准(一)IP防水防尘等级标准IP等级是现代技术中使用的一种对电子设备有效保护程度的简要表示方法，它的隐意是“国际防护等级”或“英文的入侵防护等级”（Ingress Protection），是一个固定的规格参数，用以表示电器防护等级。

什么是IP等级？一般来说，一个电子设备被IP等级标识后，数字越高，防护等级也就越高。

IP等级通常由两个数字组成，第一个数字用来指示保护等级对于物品穿透飞腾的防护程度，而第二个数字用来指示防抢等级对于水的防护程度。

例如IP68标识的电子设备表明该设备完全防护云雾和动水的侵袭，也就是说，数值8表示这个设备在压之下完全防水，能够承受长时间、深度的浸泡。

IP等级的分类及解释引下面的表格展示了IP等级的分类及所代表的含义：IP等级含义解释IP0X 不具有防护能力IP1X 防护物质直径大于 50mm 的固体物质对设别没有侵害IP2X 防护物质直径大于 12.5mm 的固体物质对设备没有侵害IP3X 防护物质直径大于 2.5mm 的固体物质不能逆疏进入设备IP4X 防护物质直径大于 1mm 的固体物质不能逆疏进入设备IP5X 堵塞不超过 1mm 的固体物质不能进入设备IP6X 没有堵塞物质进入，可以认为是100%防尘IPX1 微滴雨落在外壳时，设备内部没有受到伤害IP等级含义解释IPX2 设备放置在情况下，微笃雨也无法对设备内部造成损害IPX3 60度斜向飞沫冲击设备，设备内部没有受到伤害IPX4 水从各个方向冲击设备，设备内部没有受到伤害IPX5 能承受水花飞溅的洗浴设备IPX6 耐受强力水枪冲洗IPX6K 能够经受高温高压喷洒IPX7 在恒定条件下，可以被完全浸没在水中长达30分钟IPX8 在固定条件下，设备可以在水中超过1米深的位置保持25分钟总结通过上文的介绍，我们可以了解到IP等级是用来描述电子设备防护程度的标准，不同的IP等级代表着不同的防护能力，采用不同等级的设备可根据实际情况选择。

一、IP等级（防尘防水）定义IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级，是针对电气设备外壳对异物侵入的防护等级。

这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

第二个数字表明设备防水的程度。

数字越大表示其防护等级越高。

附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件二、IP（INTERNATIONAL PROTECTION）防护等级和防水试验所依据的标准有：1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 5982）国标GB 700 – 863）GB 4208等。

IP防护等级实验室：目前能进行IP等级试验的实验室主要有环境可靠性与电磁兼容试验中心，航天环境可靠性试验与检测中心、苏州电器科学研究所院、国家电器产品质量监督检验中心等。

三、IPXX等级中关于防水实验的规定（1）IPX 1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm试验条件：滴水量为 10.05 mm/min持续时间：10 min（2）IPX 2方法名称：倾斜15°滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm 。

每试验完一个面后，换另一个面，共四次。

试验条件：滴水量为 30.5 mm/min持续时间：4×2.5 min（共10 min ）（3）IPX 3方法名称：淋水试验试验方法：a。
