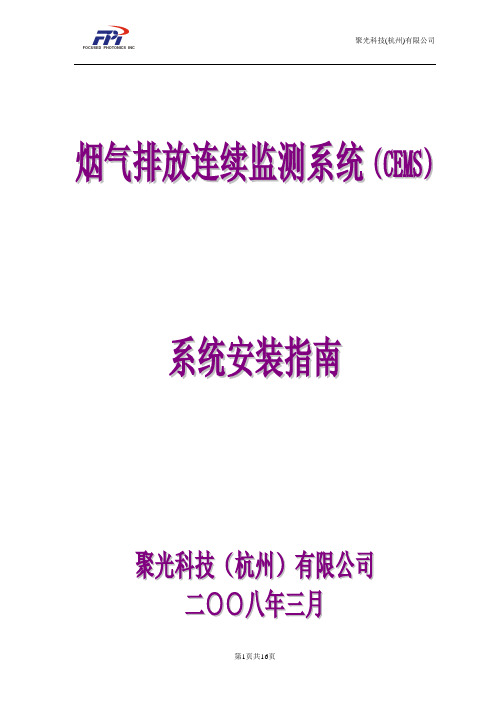

烟气排放连续监测系统（C E M S）系统安装指南聚光科技（杭州）有限公司二○○八年三月目录1现场描述 (3)1.1 平台上安装 (3)1.2 分析小屋内安装 (3)1.3 平台和分析小屋之间连线 (3)2共用工程 (4)2.1 系统供电 (4)2.2 仪表空气 (4)2.3 分析小屋 (4)2.4 操作平台 (4)2.5 安装时使用的主要工具 (5)2.6 安装材料 (5)3各组件安装详细介绍 (5)3.1 预处理机柜 (5)3.2 标气瓶 (6)3.3 采样探头 (6)3.4 粉尘仪 (7)3.5 温度、压力和流速 (13)3.6 集线箱 (15)3.7 伴热管 (15)4图纸资料 (15)附录 A 温、压、流说明书 (16)1 现场描述平台由需方提供，分析小屋由需方提供，空调由需方提供；分析小屋内电气附件由需方提供。
1.1 平台上安装平台高度：15米工艺点：烟囱安装物件：采样探头、温度/压力/流速变送器、粉尘仪、集线器1.2 分析小屋内安装机柜型号以及数量：CEMS-2000S 1套标气类型以及数量：N2、NO、SO21.3 平台和分析小屋之间连线1.3.1 220V或24V电源线（RVV2*1.0或者RVV12*1.0）：✓机柜到集线器的220V电源线一根✓集线器到采样探头的220V电源线一根✓集线器到平台反吹箱的220V电源线一根✓集线器到流速反吹的220V电源线二根✓机柜到伴热管的220V电源线一根（10 m/根）✓集线器到粉尘仪自带吹扫装置的220V电源线一根✓集线器到粉尘仪的24V电源线一根1.3.2 信号线（RVVP12*0.35或者RVVP3*0.5）：✓集线器到粉尘仪的4-20mA信号线一根✓集线器到温度变送器的4-20mA信号线一根✓集线器到压力变送器的4-20mA信号线一根✓集线器到流速变送器的4-20mA信号线一根✓机柜到集线器的RS485信号线一根✓机柜到伴热管的PT100信号线一根（10m/根）✓集线器到采样探头的PT100信号线一根1.3.3 系统的通讯描述温度、压力、流速、粉尘由集线器通过RS485信号再经RS485转RS232模块传输到工控机上，SO2、NOX、O2由OMA-2000通过RS232信号传输到工控机上。

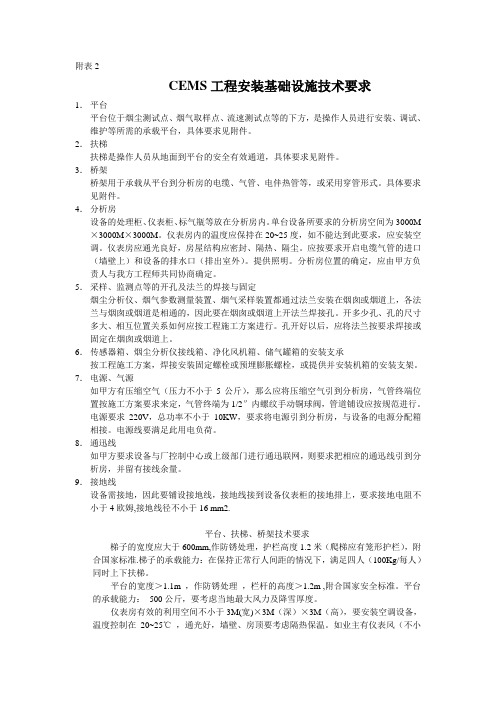

附表2CEMS工程安装基础设施技术要求1．平台平台位于烟尘测试点、烟气取样点、流速测试点等的下方，是操作人员进行安装、调试、维护等所需的承载平台，具体要求见附件。
2．扶梯扶梯是操作人员从地面到平台的安全有效通道，具体要求见附件。
3．桥架桥架用于承载从平台到分析房的电缆、气管、电伴热管等，或采用穿管形式。
具体要求见附件。
4．分析房设备的处理柜、仪表柜、标气瓶等放在分析房内。
单台设备所要求的分析房空间为3000M ×3000M×3000M。
仪表房内的温度应保持在20~25度，如不能达到此要求，应安装空调。
仪表房应通光良好，房屋结构应密封、隔热、隔尘。
应按要求开启电缆气管的进口（墙壁上）和设备的排水口（排出室外）。
提供照明。
分析房位置的确定，应由甲方负责人与我方工程师共同协商确定。
5．采样、监测点等的开孔及法兰的焊接与固定烟尘分析仪、烟气参数测量装置、烟气采样装置都通过法兰安装在烟囱或烟道上，各法兰与烟囱或烟道是相通的，因此要在烟囱或烟道上开法兰焊接孔。
开多少孔、孔的尺寸多大、相互位置关系如何应按工程施工方案进行。
孔开好以后，应将法兰按要求焊接或固定在烟囱或烟道上。
6．传感器箱、烟尘分析仪接线箱、净化风机箱、储气罐箱的安装支承按工程施工方案，焊接安装固定螺栓或预埋膨胀螺栓，或提供并安装机箱的安装支架。
7．电源、气源如甲方有压缩空气（压力不小于5公斤），那么应将压缩空气引到分析房，气管终端位置按施工方案要求来定，气管终端为1/2″内螺纹手动铜球阀，管道铺设应按规范进行。
电源要求220V，总功率不小于10KW，要求将电源引到分析房，与设备的电源分配箱相接。
电源线要满足此用电负荷。
8．通迅线如甲方要求设备与厂控制中心或上级部门进行通迅联网，则要求把相应的通迅线引到分析房，并留有接线余量。
9．接地线设备需接地，因此要铺设接地线，接地线接到设备仪表柜的接地排上，要求接地电阻不小于4欧姆,接地线径不小于16 mm2.平台、扶梯、桥架技术要求梯子的宽度应大于600mm,作防锈处理，护栏高度1.2米（爬梯应有笼形护栏），附合国家标准.梯子的承载能力：在保持正常行人间距的情况下，满足四人（100Kg/每人）同时上下扶梯。

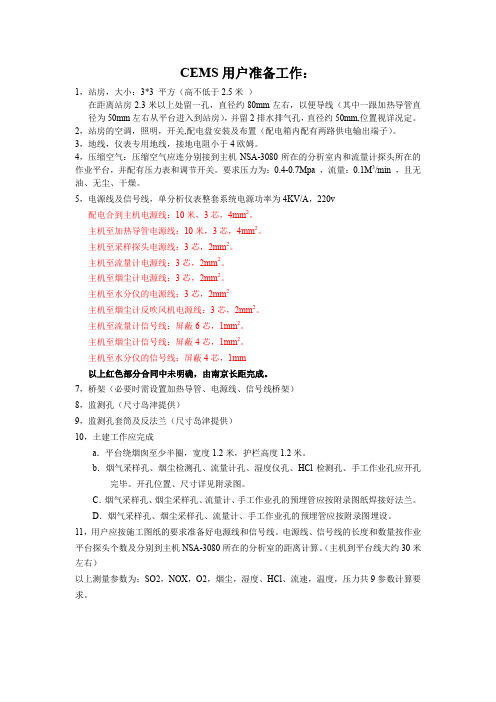

CEMS用户准备工作：1，站房，大小：3*3 平方（高不低于2.5米）在距离站房2.3米以上处留一孔，直径约80mm左右，以便导线（其中一跟加热导管直径为50mm左右从平台进入到站房），并留2排水排气孔，直径约50mm,位置视详况定。
2，站房的空调，照明，开关,配电盘安装及布置（配电箱内配有两路供电输出端子）。
3，地线，仪表专用地线，接地电阻小于4欧姆。
4，压缩空气：压缩空气应连分别接到主机NSA-3080所在的分析室内和流量计探头所在的作业平台，并配有压力表和调节开关。
要求压力为：0.4-0.7Mpa ，流量：0.1M3/min ，且无油、无尘、干燥。
5，电源线及信号线，单分析仪表整套系统电源功率为4KV/A，220v配电合到主机电源线：10米，3芯，4mm2。
主机至加热导管电源线：10米，3芯，4mm2。
主机至采样探头电源线：3芯，2mm2。
主机至流量计电源线：3芯，2mm2。
主机至烟尘计电源线：3芯，2mm2。
主机至水分仪的电源线：3芯，2mm2主机至烟尘计反吹风机电源线：3芯，2mm2。
主机至流量计信号线：屏蔽6芯，1mm2。
主机至烟尘计信号线：屏蔽4芯，1mm2。
主机至水分仪的信号线：屏蔽4芯，1mm以上红色部分合同中未明确，由南京长距完成。
7，桥架（必要时需设置加热导管、电源线、信号线桥架）8，监测孔（尺寸岛津提供）9，监测孔套筒及反法兰（尺寸岛津提供）10，土建工作应完成a．平台绕烟囱至少半圈，宽度1.2米，护栏高度1.2米。
b．烟气采样孔、烟尘检测孔、流量计孔、湿度仪孔、HCl检测孔、手工作业孔应开孔完毕。
开孔位置、尺寸详见附录图。
C．烟气采样孔、烟尘采样孔、流量计、手工作业孔的预埋管应按附录图纸焊接好法兰。
D．烟气采样孔、烟尘采样孔、流量计、手工作业孔的预埋管应按附录图埋设。
11，用户应按施工图纸的要求准备好电源线和信号线。
电源线、信号线的长度和数量按作业平台探头个数及分别到主机NSA-3080所在的分析室的距离计算。
EMS-2000BL 环境监控系统用户手册目录目录 (1)第一章产品介绍 (3)1.1概述 (3)1.2功能特点 (3)1.3技术规格 (4)1.4外形尺寸 (5)1.5通讯接口 (5)1.5.1SENSORS 1-4口 (5)1.5.2SENSORS 5-8接口 (6)1.5.3RS232接口 (7)1.5.4MODEM接口 (7)1.5.5LAN接口 (8)1.5.6ALARM接口 (8)1.5.7EXP1接口 (8)1.5.8EXP2接口 (8)第二章安装 (9)2.1环境监控拓扑图 (9)2.2环境监控主机安装 (9)2.3外围设备接线安装 (10)2.3.1温湿度传感器 (10)2.3.2水浸传感器 (10)2.3.3红外传感器 (11)2.3.4烟雾传感器 (11)2.3.5手机短信报警器 (12)第三章软件操作指南 (12)3.1系统设备设置 (12)3.1.1系统登录 (12)3.1.2基本参数设置 (13)3.1.3网络参数设置 (14)3.1.4时间校准设置 (15)3.1.5定时信息设置 (16)3.1.6用户权限管理 (17)3.1.7邮件和短信设置 (18)3.1.8信息接收人管理 (19)3.1.9告警时间段管理 (20)3.2传感器配置 (21)3.2.1数值型传感器配置 (21)3.2.1.1温湿度传感器 (21)3.2.2开关型传感器配置 (24)3.3实时数据查看 (25)3.4事件日志查看 (28)第四章客户服务 (29)4.1常见故障分析 (29)4.2安全注意事项及使用小贴士 (29)第一章产品介绍1.1 概述随着社会信息化程度的不断提高，人们对信息化的依赖也越来越高，机房设备的数量与日俱增，良好的机房环境设备（如供配电系统、UPS电源、空调、消防系统、保安系统等）是计算机系统正常运行的基本保障。
因此对机房环境进行实时集中的监控，及时发现存在的隐患，做到“无人值班、有人值守”，是非常必要的。
CBS2000系统安装说明书1、概述CBS2000系统是基于B/S结构的“在线监测数据管理和分析系统”，系统的安装涉及到环境配置、数据库安装、系统软件部署和接口安装与配置。
2、安装步骤2.1 环境配置①安装JDK1.5➢双击JDK1.5的安装程序进行安装➢如下图选择“我接受…”➢按步骤根据默认选项进行安装，直到如下完成安装界面➢单击“完成”，完成JDK安装②设置环境变量➢鼠标又击桌面上的“我的电脑”图标，选择“属性”打开如下窗体➢选择“高级”选项，单击“环境变量”➢在“系统变量”框选择“新建”，建一个新的环境变量➢在“变量名”中填写“JA V A_HOME”，“变量值”填写JDK的安装路径。
如：C:\Program Files\Java\jdk1.5.0_062.2 数据库安装CBS2000运行前要进行ORACLE的安装和配置。
①oracle安装➢解压Oracle.10g.for.Windows，单击“setup”进行安装，进入“Oracle Database 10g 安装”画面。
选中“高级安装”。
➢“下一步”进入“Oracle Universal Installer：指定文件位置”。
选择安装路径，在目标路径中选择安装路径。
（一般使用默认路径）➢“下一步”进入“Oracle Universal Installer：选择安装类型”。
选择“企业版”➢选择“下一步”进行安装，直到“Oracle Universal Installer：指定数据库方案的口令”。
选择“所有的帐户都使用同一个口令”，输入口令cbs2000。
➢单击“下一步”，继续安装，进入“Oracle Universal Installer：概要”。
➢单击“安装”，开始安装过程，大约半小时。
➢数据库创建完成时，显示“Database Configuration Assistant”窗口。
➢单击“口令管理”，进入“口令管理”窗口。
去掉“SCOTT”用户的“是否锁定帐户”的“√”，解锁“SCOTT”用户。
聚光科技C E M S软件工程人员用户手册-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、概述按照环保75、76行业标准与OMA-2000分析仪配合使用。
二、系统介绍2.1运行环境硬件环境内存：256M以上CPU：主频1G以上，且能够正常运行ie6浏览器的pc机或笔记本电脑软件环境操作系统：Windows2000/2003、WindowsXP等主流操作系统数据库：MySQL 5.1(必需)运行库： framework 2.02.2安装与配置步骤2.2.1软件安装点击Setup.exe进入CEMS2000软件的安装界面，如下图所示。
点击下一步选择安装路径点击下一步点击下一步点击下一步点击“安装”注意：需要安装的环境软件在解压缩的目录下面，以上为例软件在D:\ProgramFiles\CEMS2000\附加软件下有解压缩出来的环境软件，包括MYSQL、dotnetfx2.0、WindowsInstaller-KB884016-v2-x86。
如果相关环境软件没有安装，或者版本不对，会自动提示安装，也可以到这个目录下选择需要的软件安装。
点击完成我们默认的CEMS2000软件与现场实际需求不一致，需要重新对软件根据现场需求进行配置。
点击“是”，跳出CEMS2000系统配置向导进行配置。
点击“下一步”下面以配置一托二为例“OMA仪表共用“，如果两个测量点是共用一个OMA表的，勾选该勾选框，如果不是不要勾选。
这里以不共用OMA仪表进行配置，点击”下一步“进入下一个配置界面需要分别为测量点一、二配置测量组件测量点一：一个OMA仪表和一个集线器注意：1.现在集线器有新、老两个版本的程序。
要按照具体的集线器版本进行配置，如果是新集线器，勾上勾选框，反之不要。
新版本集线器波特率默认为9600。
老版本默认为57600。
另外新协议集线器不需要搜索地址，它根据COM号来相互区别。
2.如果一个测量点下面要配置多个集线器，点击向上的箭头，集线器数目就会增加。
