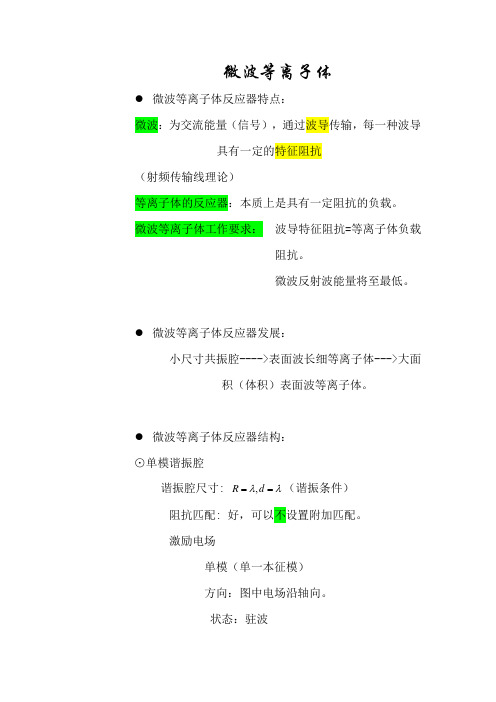

微波等离子体●微波等离子体反应器特点:微波:为交流能量(信号),通过波导传输,每一种波导具有一定的特征阻抗(射频传输线理论)等离子体的反应器:本质上是具有一定阻抗的负载。
微波等离子体工作要求:波导特征阻抗=等离子体负载阻抗。
微波反射波能量将至最低。
●微波等离子体反应器发展:小尺寸共振腔---->表面波长细等离子体--->大面积(体积)表面波等离子体。
●微波等离子体反应器结构:⊙单模谐振腔谐振腔尺寸: λλ=R,(谐振条件)=d阻抗匹配: 好,可以不设置附加匹配。
激励电场单模(单一本征模)方向:图中电场沿轴向。
状态:驻波缺点:体积小(?)电场不均匀-----〉等离子体空间均匀性差。
应用:放电灯,光谱分析。
⊙多模腔谐振腔尺寸: λλ>>R;(非谐振)>>d阻抗匹配: 差,需要附加匹配。
优点:电场较均匀-----〉等离子体空间均匀性好。
⊙表面波等离子体(surface microwave plasma,SWP)源尺寸: λ=R(谐振条件),轴向尺寸没有限制阻抗匹配: 需要设置附加匹配。
激励电场单模或多模(单一本征模)状态:行波优点:大体积,细长缺点:面积小应用:气体反应(甲烷--->乙炔),有害气体处理侧视图多管SWP源●大面积/体积SWP源两种方式:(a)顶面馈入;(b)侧面馈入三种典型装置:(a)日本平面狭缝(顶面)耦合;(b) 德国环状狭缝(侧面)耦合;(c)法国改进型表面波导(侧面)耦合美国:中国(中国科大、合肥等离子体物理所----> 德国版)●日本顶面狭缝(重点)(1)两种加热模式bulk heating: 整体加热 surface heating:表面加热 分界点:电子等离子体波f f = 截止n n =○不同加热模式下等离子体参数轴向分布不同加热模式的电子加热机理截止密度点(共振点)处的特性及验证预测:实验验证:装置ICP 等离子体密度轴向分布不同功率下的微波轴向分布共振点附近的等离子体密度和电子温度(2)不同的微波模式 无限大平面波2/1ε=n1122<-=ωωεppd p εε<等离子体相对于石英而言为光疏媒质,微波由石英窗口向等离子体传播时: (i )反射+折射(ii) 全反射---> 实际情况:微波在光疏媒质中指数衰减。
等离子体分析实验报告摘要: 本文阐述了气体放电中等离子体的特性及其测试方法,分别使用单探针法和双探针法测量了等离子体参量,并简要介绍了等离子体的应用,最后对实验结果进行讨论。
关键词:等离子体、单探针、双探针(一) 引言等离子体作为物质的第四态在宇宙中普遍存在。
在实验室中对等离子体的研究是从气体放电开始的。
朗缪尔和汤克斯首先引入“等离子体”这个名称。
近年来等离子体物理学有了较快发展,并被应用于电力工业、电子工业、金属加工和广播通讯等部门,特别是等离子体的研究,为利用受控热核反应,解决能源问题提供了诱人的前景。
(二)实验目的1,了解气体放电中等离子体的特性。
2,利用等离子体诊断技术测定等离子体的一些基本参量。
(三)实验原理1,等离子体的物理特性等离子体定义为包含大量正负带电粒子、而又不出现净空间电荷的电离气体。
等离子体有一系列不同于普通气体的特性:(1)高度电离,是电和热的良导体,具有比普通气体大几百倍的比热容。
(2)带正电的和带负电的粒子密度几乎相等。
(3)宏观上是电中性的。
描述等离子体的一些主要参量为:(1)电子温度e T 。
它是等离子体的一个主要参量,因为在等离子体中电子碰撞电离是主要的,而电子碰撞电离与电子的能量有直接关系,即与电子温度相关联。
(2)带电粒子密度。
电子密度为e n ,正离子密度为i n ,在等离子体中e i n n 。
(3)轴向电场强度L E 。
表征为维持等离子体的存在所需的能量。
(4)电子平均动能e E 。
(5)空间电位分布。
本实验研究的是辉光放电等离子体。
辉光放电是气体导电的一种形态。
当放电管内的压强保持在10~102Pa 时,在两电极上加高电压,就能观察到管内有放电现象。
辉光分为明暗相间的8个区域,在管内两个电极间的光强、电位和场强分布如图一所示。
8个区域的名称为(1)阿斯顿区,(2)阴极辉区,(3)阴极暗区,(4)负辉区,(5)法拉第暗区,(6)正辉区,(7)阳极暗区,(8)阳极辉区。
第 41 卷第 2 期航 天 器 环 境 工 程Vol. 41, No. 2 2024 年 4 月SPACECRAFT ENVIRONMENT ENGINEERING181 https:// E-mail: ***************Tel: (010)68116407, 68116408, 68116544一种等离子体溯源测量装置设计及性能测试李 耀,贾军伟*,王青青,武宇婧,常 猛,董学江,郝剑昆,郎 昊,李绍飞,张 韧(北京东方计量测试研究所,北京 100086)摘要:文章设计了一套等离子体溯源测量装置为验证感应耦合等离子体(ICP)源作为校准源的性能,找出满足朗缪尔探针溯源校准的最佳等离子体测试条件,提升测试准确性,采用控制变量法对不同工况下ICP源等离子体电子密度和电子温度的稳定性和均匀性,以及电子密度的重复性进行测试。
结果表明:在放电开始5~20 min内,等离子体电子密度和电子温度的稳定性分别优于99.4%和98.9%;在探针伸入真空腔体内440~480 mm的范围内,等离子体电子密度和电子温度的均匀性分别优于97.2%和93.6%;在等离子体源放电功率100~900 W范围时,等离子体电子密度的重复性优于86.6%,并且多数在92%以上。
本研究可为后续等离子体诊断手段的优化提供参考。
关键词:等离子体源;朗缪尔探针;控制变量法;结构设计;电子密度;电子温度中图分类号:O536; P354.4文献标志码:A文章编号:1673-1379(2024)02-0181-09 DOI: 10.12126/see.2023124Design and performance testing of a plasma traceability measurement device LI Yao, JIA Junwei*, WANG Qingqing, WU Yujing, CHANG Meng, DONG Xuejiang,HAO Jiankun, LANG Hao, LI Shaofei, ZHANG Ren(Beijing Orient Institute of Measurement and Test, Beijing 100086, China)Abstract: A plasma traceability measurement device was designed in this article to verify the performance of the inductively coupled plasma (ICP) as a calibration source. It is to identify the optimal plasma testing conditions that satisfy the traceability calibration of the Langmuir probe, and to improve the test accuracy. The control variable method was used to investigate the stability and uniformity of electron density and electron temperature, the repeatability of electron density of ICP source under different working conditions. The results show that, when the measurement time is within 5-20 min, the stabilities of electron density and electron temperature of plasmas are better than 99.4% and 98.9% respectively. When the probe inserts into the vacuum chamber 440-480 mm, the uniformities of electron density and electron temperature of plasmas are better than 97.2% and 93.6% respectively. When the discharge power of the plasma source is 100-900 W, the repeatability of electron density is better than 86.6%, most of which is superior to 92%. The proposed research may provide a reference for the future optimization of the plasma diagnostic means.Keywords: plasma source; Langmuir probe; control variable method; structural design; electron density; electron temperature收稿日期:2023-08-07;修回日期:2024-03-28基金项目:国家自然科学基金项目(编号:U22B2094)引用格式:李耀, 贾军伟, 王青青, 等. 一种等离子体溯源测量装置设计及性能测试[J]. 航天器环境工程, 2024, 41(2): 181-189 LI Y, JIA J W, WANG Q Q, et al. Design and performance testing of a plasma traceability measurement device[J]. Spacecraft Environment Engineering, 2024, 41(2): 181-1890 引言等离子体以其独特的物理性质以及广泛的存在形式,一直是航空航天领域的重要研究及应用对象[1]。
龙源期刊网 http://www.qikan.com.cn
测量等离子体密度的微波标量反射计设计
作者:宣银良
来源:《电子世界》2013年第16期
【摘要】本文计算了不同频率电磁波在等离子体表面的反射率和等离子体碰撞频率对电磁
波反射率的影响。当电磁波频率取等离子体截止频率上下限的中间值时,反射率较大且随着密
度的改变反射率的变化也较大,适合作为反射计的工作频率。最后结合反射率变化曲线设计了
一种用于测量等离子体密度的标量微波反射计,克服了常规微波反射计结构复杂需要宽带扫频
源等难点。
【关键词】等离子体;密度测量;微波反射计
1.引言
微波测量方法是将电磁波作为探测束入射到等离子体中,对等离子体特性进行探测,不会
对等离子体造成污染[1-2]。常规微波反射计[3-6]也是通过测量电磁波在等离子体截止频率时的
反射信号相位来计算等离子密度。当等离子密度较高且范围较大时,需要宽频带的信号源进行
扫频,这给反射计的设计带来的巨大的困难。本文通过分析不同频率时电磁波的反射率和等离
子体碰撞频率对电磁波反射率的影响,设计了一种标量的反射计,反射计结构简单且不需扫频
即可测量大范围的等离子体密度。
2.电磁波在等离子体上的反射
研究等离子体波的问题归结于求色散关系[7]。电磁波以任意角度入射到不同煤质分界面
上称为斜入射,在这种情况下,入射波、反射波和透射波的传播方向都不垂直于分界面。若入
射波的电场垂直于入射平面,则称为垂直极化波。当垂直极化电磁波在等离子表面垂直入射时
可以求得电磁波在等离子体表面的反射系数。本文主要对等离子体密度大小为1013~
1014/cm3,碰撞频率为1010到1012,等离子体大小80mm到300mm的等离子经行分析。
通过编程计算可以得到不同频率电磁波在不同密度和碰撞频率等离子体表面的反射系数变
化,如图1、图2、图3所示。当等电磁波频率取100GHz时,因为在等离子体密度范围为
1013~1014/cm3时,最大的截止频率为89.8GHz,所以当用100GHz电磁波入射等离子体时,
电磁波将大部分穿过等离子,反射率很小。从图3可以看出在电磁波的反射率在0到0.14之间
逐步增大。图1为电磁波频率去58GHz时的反射率计算。从图1可以看出电磁波的反射率较
大,从0到0.8左右变化,且变化趋势较陡峭。当电磁波频率为10GHz,等离子密度为
1×1014/cm3时,随着碰撞频率从1010到1011变化,反射率的变化如图2所示。从图2可以看
出,当碰撞频率变大时,反射率减小。因为当电磁波频率为10GHz时,处于截止状态,反射
率较大。随着碰撞平率的增大,等离子体对电磁波的反射将大幅减小。
龙源期刊网 http://www.qikan.com.cn
通过上述分析可知,当等离子体碰撞频率改变时,对电磁波在等离子体面上的反射影响较
大。当等离子密度变化时,电磁波的反射率如图1到3所示。图中给出了不同碰撞平率下的反
射率曲线。从图3可以看出,当电磁波频率超过截止频率是反射率非常小,所以不适合作为反
射计的工作频率。对比图1和图2,可以发现在电磁波频率去10GHz时,反射率大,但是随
着,密度的改变反射率的改变率平缓,相反,当电磁波平率取58GHz时,反射率较大,且随
着密度的改变反射率的改变量也较大,因此适合作为反射计的工作频率。
3.反射计的设计
典型的反射计由两只定向耦合器构成,耦合器Ⅰ将投入负载的入射波的一小部分耦合出来
(亦称取样)由口4输出成为;耦合器Ⅱ则将负载反射波取样由口3输出,成为。设两只耦合
器的方向性都属理想,其耦合系数分别为。故设法测出和的复数比值便能得出被测负载的复反
射系数。标量反射计的不同时仅需幅度信息,因而通常将两个耦合输出信号和都经过幅度检波
器之后取得他们的模值,然后再求比值。检波后在直流或低频测量标量比值比在微波频率上测
量复数比值在设备要求上更加容易解决。
反射计的工作频率需要根据计算得到的电磁波在等离子表面的反射率曲线来确定。选择反
射率相对较大切在一定等离子体密度范围内变化较大的电磁波频率作为工作频率。反射计末端
接一个天线,天线对准等离子体层。耦合器1和耦合器2分别用来耦合入射波和反射波,耦合
出来的电磁波用检波器检波,最后接自各自的指示器。通过测量反射率,可以通过计算获得等
离子体密度的大小。
4.结论
电磁波入射等离子时会发生反射。通过计算分析了等离子体密度为1013~1014/m3时,电
磁波在等离子表面的反射率变化曲线。通过对电磁波在等离子体表面的反射计算,当电磁波频
率去等离子体截止频率上下线的中间值时,反射率较大且随着密度的改变反射率的改变量也较
大,适合作为反射计的工作频率。确定反射计的工作频率后,设计了一种用于等离子体密度测
量的标量微波反射计,克服了常规微波反射计结构复杂需要宽带扫频源等难点,反射计结构简
单且不需扫频即可测量大范围的等离子体密度。
参考文献
[1]J.SMoys.Proposed Diagnostic Method for Cylindrical Plamsa.Journal of Applied Physics,
1961,32(4):689-695.
[2]H J Hartfuss,T Geist and M Hirsch.Heterodyne methods in millimetre wave plasma
diagnostics with applications to ECE,interferometry and reflectometry.Plasma Phys.Control.Fusion
39 1693,1997.
龙源期刊网 http://www.qikan.com.cn
[3]M.A.Heald and C.B.Wharton.Plasma diagnostics with microwaves.John wiley.New York
(1965).
[4]Mazzucato E,Nazikian R.Microwave reflectometry for the study of density fluctuation in
Tokamak plasmas,Plasma Physics and Controlled Fusion,1991,33(10):261-274.
[5]Simonet F.Measurement of electron density profile by microwave reflectometry on
Tokamaks,Rev.Sci.Instrum.1985,56:664.
[6]Anabitarte E,Bustamante EG,Calderon M A G,et al.Electron density fluctuation
measurements in the TJ-I Tokamak by microwave reflectometry,Bull.Am.Phys.Soc.1987,32:
1938.
[7]Hutchinson L H,Principles of plasma diagnostics.Cambridge University Press,1987.
