模板及支撑体系设计图解

模板及支撑体系设计图解

4.1墙模板

本工程墙厚度有600mm、500 mm、400 mm、300mm、250mm、200mm等。模板采用18厚木模，竖向次背楞采用50×100木枋，间距不大于300mm，水平方向主背楞采用Φ48×3.0钢管@450mm。外墙、人防墙、水池墙均采用Φ14一次性止水对拉螺杆，墙体一次浇注高度以层高为准,因负一层及一层部分区域含夹层，故此相应区域考虑分两次浇筑，基本考虑分层高度自地下三层依次为4.15m、3.9m、3.35m、3.4m、3.35m、3.4m、6.0m、6.0m、6.5m、6.0m、6.0m。支撑体系如下图所示：

×450

4.2柱模板

本工程混凝土柱均多为矩形柱，模板采用18mm 厚木模板，现场拼装定型，普通钢管、木枋支撑，竖向次背楞为50×100mm 木枋，横向主背楞为Φ48×3.0双钢管。由于本工程柱截面尺寸以1000×1000、900×900居多,另还有多种其它截面柱,如1300×1300、1200×1200、1500×1000、1400×1050、1000×1600、600×600、1400×1400等多种柱截面形式，其中1400×1400为最大截面，考虑以1400×1400进行计算配置模

板体系，模板采用18厚复合木模，竖向木背枋采用50×100，间距为300,水平横楞采用Φ48×3.0双钢管间距450（柱底部增加一道距柱底250）,当柱截面尺寸大于600或小于等于1000时，柱中增加Φ14穿心对拉螺栓一道，当柱截面尺寸大于1000时，柱中增加Φ14穿心对拉螺栓二道 ，其他柱参照施工。具体配模方式详下图：

50×3

外墙模板搭设图

柱模板设计示意图

4.3梁模板

梁模采用 mm 厚木模板， mm 木枋，Φ 钢管支撑。本工程结构梁截面尺寸较多，主梁主要截面尺寸为300×700、300×800、350×800、350×900，400×800、400×1000、500×1000、600×800、600×900等（集中线荷载大于20KN/m 的大截面梁在高大模板方案中体现），次梁截面200×400、200×500、250×500、250×650等；

当梁截面宽度 B=250mm ，梁截面高度 H=650mm ，对拉螺栓在垂直于梁截面方向距离(即计算跨度)@=700mm 。梁模板使用的方木截面50×100mm ，梁模板截面底部方木距离@≤300mm ，梁模板截面侧面方木距离@≤300mm 。梁支撑立杆的纵距(跨度方向) l=1.0m ，横距b=1.0m ，立杆的步距 h=1.80m 。具体详下图：

钢管横向间距@1000

纵向间距@1000

跨度方向@1000 跨度方向@1000

50×100木枋@≤300

50×100木枋@≤300 剪刀撑2400

250×650梁支撑图

当梁截面宽度 mm，梁截面高度 H=900mm，梁高H方向设对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。梁模板使用的方木截面50×100mm，梁模板截面底部方木距离@≤ mm，梁模板截面侧面方木距离@≤ mm。梁支撑立杆的纵距(跨度方向) l=0.6m，横距b=0.55m，立杆的步距 h=1.80m，梁底增加1道承重立杆。

600×900梁支撑图

当梁截面宽度 B=800mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)@=500mm。梁模板使用的方木截面50×100mm，梁模板截面底部方木距离，梁模板截面侧面方木距离@≤300mm。梁支撑立杆的纵距(跨度方向) l=0.6m，横距b=0.5m，立杆的步距 h=1.80m，梁底增加2道承重立杆。立杆顶部支撑采用双扣件连接形式。

800×1000梁支撑图

4.4板模板

板模板采用18mm厚木模板，钢管支撑。由于本工程层高较高，地下三层层高分别为4.15m、3.95m及6.75m，地上层高以6.0m居多，其中部分区域层高超过8.0m，存在高支模，模板支撑体系详见高大模板专项方案。普通支撑体系按楼板厚度及范围，可分为如下几种：

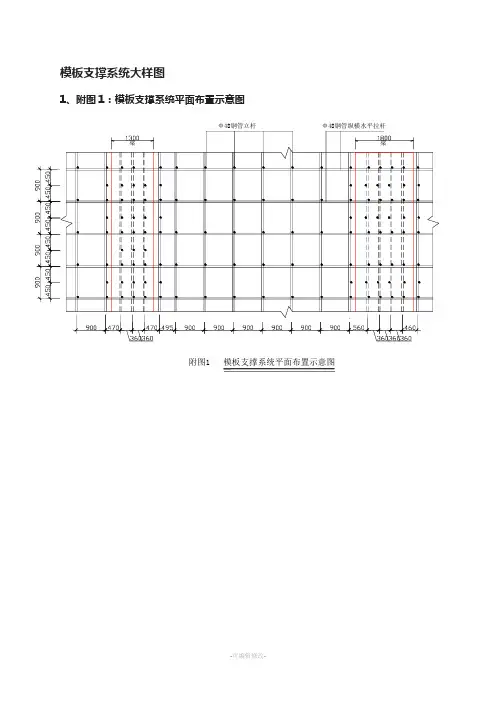

本工程楼板有多种板厚，原则上按方木间隔300mm，板厚h＜150mm，搭设高度小于4m的，脚手架横向间距1.1m，纵向间距1.1m，脚手架步距1.8m，搭设高度大于4m的脚手架横向间距1.0m，纵、横向每隔6m设剪刀撑，板支撑应于与梁柱模板支撑应形成一个整体，取一个板块考虑，其具体支设情况详下图：

人防区板厚200，纵向间距0.9m，脚手架步距1.8m设置支撑体系，纵、横向每隔6m设剪刀撑，板支撑与梁柱模板支撑应形成一个整体，取一个板块作为考虑对象，其具体支设情况详下图：

其它区域板参照此两种板支撑体系搭设。 4.5楼梯模板

本工程楼梯踏步模板采用整体封闭式，楼梯模板采用18mm 厚木模板，次背楞选用50×100mm 木方，间距≤300mm,主背楞为50×100木方，支撑架为Φ48×3.0mm 钢管架。楼梯模板施工前应根据实际层高放样,先支设平台模板,再支设楼梯底模板，然后支设楼梯侧板，应先在侧板内侧弹出楼梯底板厚度线和侧板位置线，吊装加工好的踏步模板到位。为确保踏步线条尺寸的准确，踏步板的高度必须与楼梯踏步的高度一致。放样时，需根据结构图准确定位放样。

振捣孔

注：在梯段中部踏面设振捣孔。

1

楼梯模板支设示意图1-50x100木枋2-18mm厚木模板

3-钢管模板架支设方式同楼板架

注：在梯段下部第二踏面边设观察孔。

2

观察孔

封闭楼梯示意图

4.6车道弧形墙模板

车道墙体模板采用将50×100木方背楞切成弧线形进行反向组合，对车道墙体模板进行弧线定型。车道墙体施工完毕可以重新拆除组合恢复原形进行重复利用。

木方组合
