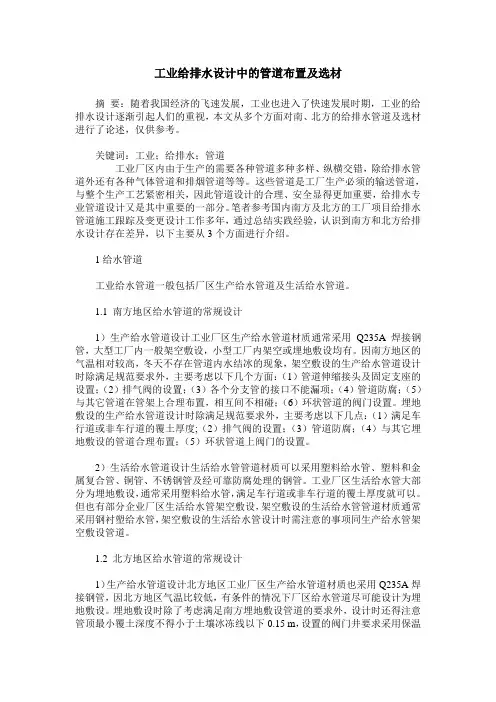

工业给排水设计中的管道布置及选材摘要：随着我国经济的飞速发展，工业也进入了快速发展时期，工业的给排水设计逐渐引起人们的重视，本文从多个方面对南、北方的给排水管道及选材进行了论述，仅供参考。
关键词：工业；给排水；管道工业厂区内由于生产的需要各种管道多种多样、纵横交错，除给排水管道外还有各种气体管道和排烟管道等等。
这些管道是工厂生产必须的输送管道，与整个生产工艺紧密相关，因此管道设计的合理、安全显得更加重要，给排水专业管道设计又是其中重要的一部分。
笔者参考国内南方及北方的工厂项目给排水管道施工跟踪及变更设计工作多年，通过总结实践经验，认识到南方和北方给排水设计存在差异，以下主要从3个方面进行介绍。
1给水管道工业给水管道一般包括厂区生产给水管道及生活给水管道。
1.1 南方地区给水管道的常规设计1）生产给水管道设计工业厂区生产给水管道材质通常采用Q235A焊接钢管，大型工厂内一般架空敷设，小型工厂内架空或埋地敷设均有。
因南方地区的气温相对较高，冬天不存在管道内水结冰的现象，架空敷设的生产给水管道设计时除满足规范要求外，主要考虑以下几个方面：（1）管道伸缩接头及固定支座的设置；（2）排气阀的设置；（3）各个分支管的接口不能漏项；（4）管道防腐；（5）与其它管道在管架上合理布置，相互间不相碰；（6）环状管道的阀门设置。
埋地敷设的生产给水管道设计时除满足规范要求外，主要考虑以下几点：（1）满足车行道或非车行道的覆土厚度;（2）排气阀的设置；（3）管道防腐；（4）与其它埋地敷设的管道合理布置；（5）环状管道上阀门的设置。
2）生活给水管道设计生活给水管管道材质可以采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。
工业厂区生活给水管大部分为埋地敷设，通常采用塑料给水管，满足车行道或非车行道的覆土厚度就可以。
但也有部分企业厂区生活给水管架空敷设，架空敷设的生活给水管管道材质通常采用钢衬塑给水管，架空敷设的生活给水管设计时需注意的事项同生产给水管架空敷设管道。
有一图6-9所示的通风除尘系统。
风管用钢板制作，输送含有轻矿物粉尘的空气，气体温度为常温。
该系统采用脉冲喷吹清灰袋式除尘器，除尘器阻力PaP C 1200=∆。
对该系统进行水力计算，并选择风机。
解：（1）对各管道进行编号，标出管道长度， 第2段管段由6m 改为m l 20155≈⨯=。
（2）选定最不利环路，本系统选择1—3—5—除尘器—6—风机—7为最不利环路。
（3）根据各管道的风量及选定的流速，确定最不利环路上各管段的断面尺寸和单位长度摩擦阻力。
根据表6—4，出送含有轻微矿物粉尘空气时，风管最小风速，垂直管12m/s, 水平管14m/s 。
考虑到除尘器及风管漏风，管段6和7计算风量为6800×1.05=7140m 3/h 。
根据每一段管子的风量和风速，查附录9可得管径和单位长度摩擦阻力系数，管径都符合附录11的通风管道统一规格，具体结果一填入表中。
（4）查附录10，确定各管段的局部阻力系数。
1）管段1：设备密闭罩 ζ=1.0 90°弯头（R/D=1.5）一个 ζ=0.17直流三通管（1→3 ）0314.042.0221==πF F071.043.023==πF321062.0F F F ≈=+5.03200160032==L L44.0071.00314.032==F F查附录10得 ζ=0.35 52.135.017.01=++=∑ζ 2）管段2：圆形伞盖 α=60° ζ=0.09 90°弯头（R/D=1.5）一个 ζ=0.17 45°弯头（R/D=1.5）一个 ζ=0.12 直流三通（2→3） ζ=0.23 61.023.012.017.009.0=+++=∑ζ3)管段3：直流三通（3→5）071.043.0243===πF F 1256.044.025==πF321F F F >+53.06800360054==L L565.01256.0071.054==F F查附录10得 ζ=-0.0505.0-=∑ζ4)管段4：直流三通（4→5） ζ=1.53密闭罩 ζ=1 60°弯头（R/D=1.5）一个 ζ=0.14 67.214.0153.1=++=∑ζ5）管段5：除尘器进口为渐扩管，进口尺寸为mm mm 800300⨯,变径管长度为l=500mm 。
一、单选题【本题型共40道题】1.管道穿过建筑物的楼板、房顶或墙面时,应加套管，套管内的空隙应密封.套管的直径应大于管道隔热层的外径，并不得影响管道的热位移,管道上的焊缝不应在套管内,距离管端部应不小于150mm。
套管应高出楼板、房顶面（）mm。
A．200B．150C．100D．50正确答案：［D］用户答案：［D］得分:2。
502。
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道.包括延伸出工厂边界线,但归属企业、事业单位所管辖的管道.在TSG R1001-2008《压力容器压力管道设计许可规则》（简称设计规则）中，工业管道分为（）.A．GA1、GA2 二级B．GB1、GB2二级C．GC1、GC2、GC3三级D．GD1、GD2二级正确答案:[C]用户答案：［C］得分：2。
503。
在GB50316——2000《工业金属管道设计规范》（2008版)中，规定A1类流体管道的泄压装置的最大泄放压力不得超过（）。
A．设计压力B．设计压力的1.1倍C．工作压力D．工作压力的1。
1倍正确答案：[B］用户答案:[B］得分：2.504.工业管道设计时,为减少管道的热应力，常常需要对管道设置人工π形补偿器,为了对管道进行有效保护，如果受地形条件限制,不能将Π型补偿器布置在补偿段的中间位置上时,就应在补偿器两端对称布置两个导向支座,这样，就可以使管线伸缩均衡，不致弯曲。
导向支座与Π补偿器管端的距离，一般取管径的(）倍,以防止管道发生弯曲和径向偏移造成补偿器的破坏A．5倍B．10倍C．20倍D．30~40倍正确答案：［D］用户答案：［D] 得分:2.505。
当泵的工作流量低于泵的额定流量的（）以上时,就会产生垂直于轴方向的径向推力，而且由于泵在低效率下运转,使入口部位的液温升高，蒸汽压增高，容易出现汽蚀.为了预防发生这种情况，要设置确保泵在最低流量下正常运转的最小流量管线.A．5％B．10%C．15%D．20%正确答案:［D]用户答案:［D] 得分：2。
