第七章水蒸气Water Vapor 本章问题引导：⏹水蒸气可看作理想气体吗？⏹水蒸气是如何产生的？⏹水蒸气的参数如何确定？⏹水蒸气的过程如何计算？7-1 水蒸气的基本概念18世纪人类发明蒸气机，当时蒸气是唯一工质，目前水蒸气仍是火力发电、核电、供暖等的工质。
优点: 容易获得，便宜，无毒，化学性质稳定，膨胀性能好，传热性能好，对环境友好。
在空气中水蒸气含量极小，分压力很低，可当作理想气体，但当离液态不远或有相变，水蒸气一般应作实际气体处理，水蒸气的基本概念1、汽化——液体转变为气体的过程液化——蒸气或气体转变为液体的过程蒸发——液体表面在任何温度进行的缓慢汽化过程2、饱和状态(Saturation state)—汽化和液化达到动态平衡共存的状态饱和温度与饱和压力3. 临界点4.三相线凝固时体积膨胀物质的p-v-T曲面⏹一定的饱和温度总是对应着一定的饱和压力；一定的饱和压力也总是对应着一定的饱和温度⏹饱和温度愈高，饱和压力也愈高饱和温度T s 饱和压力ps一一对应Tspsp s=1.01325bar T s =100 ℃青藏高原p s=0.6bar T s =85.95 ℃高压锅p s=1.6barT s =113.32 ℃Saturation state水cr o cr3cr 22.064MPa647.14K (373.99C)m 0.003106kgp T v ===水的临界点参数饱和液线与饱和汽线的交点气液两相共存的p max ,Tmax临界点水的三相点tp tp 611.2Pa, 273.16Kp T ==t < t s t = t s t = tst = t s t > t s未饱和水饱和水湿饱和蒸汽干饱和蒸汽过热蒸汽预热汽化过热7-2 水定压加热汽化过程水定压加热汽化过程的p -v图及T-s图一点临界点Critical point 两线饱和蒸汽线饱和水线三区液汽液共存汽五态未饱和水饱和水湿饱和蒸汽干饱和蒸汽过热蒸汽7-3 水和水蒸气的状态参数⏹水和水蒸气的状态参数包括p 、v 、T 、h 、s 、u 等，其中h 、s 、u 常需要确定的是它们的变化量。
第七章水蒸汽水蒸汽是人类在热力发动机中最早应用的工质，虽然后来也应用其他的工质，但是由于水蒸汽易于获得，价格低廉、无污染等优点，至今仍然是工业上广泛使用的工质。
水蒸汽在某些条件下可以当做理想气体来处理，例如空气中的水蒸汽，内燃机燃气中的水蒸汽等，由于水蒸气的分压力比较低或者温度较高，当做理想气体来处理不会有太大的偏差，但是大多数情况下我们使用的水蒸汽离液态不远，分子间的作用力和分子本身的体积不可忽略，因此不能当做理想气体来处理。
水蒸汽的热力性质比理想气体复杂的多，不能用简单的公式来计算，在工程计算中，不能单纯的利用数学方法计算，而是采用查取图表的方式来解决，这些图表是理论分析与实验相结合的方法，得出水蒸汽热力性质的复杂公式，由计算结果经过实验验证编制而成的。
本章主要介绍水蒸汽产生的一般原理，水蒸汽参数的确定，水蒸汽图表的结构和应用，计算水蒸汽在热力过程中传递的功和热量。

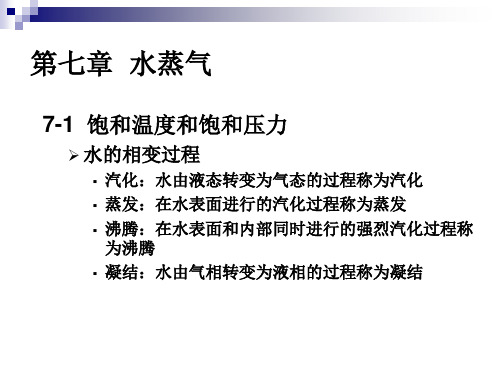

7．1 水的相变及相图一、饱和温度和饱和压力液体分子和气体分子一样处于紊乱的热运动中，当液体分子处于一个能够承受一定压力的容器中时，随时有液体表面附近的动能较大的分子克服表面张力扩散到上部空间，同时，上部空间的蒸汽分子也会与液面碰撞而回到液面，凝成液体。
这就是气化（蒸发）与液化（凝结）的过程。
气化时，分子带走了液体的能量，液体内分子的平均动能减小，气化速度降低，要维持气化的持续进行，就需要加热来提供热量。
可见，气化速度取决于液体的温度。
液化过程取决于上部蒸汽分子的压力，蒸汽分子越多，蒸汽压力也就越大，与液面碰撞的几率越大。
气化与液化到一定程度时会达到动态平衡，此时的状态称为饱和状态。
上部的蒸汽称为饱和蒸汽，饱和蒸汽的压力称为饱和压力，下部液体称为饱和液体，温度叫做饱和温度。
饱和温度和饱和压力一一对应。
若温度变化，气化速度会发生变化，会达到新的平衡状态。
饱和蒸汽的特点是，在一定容积下，不能再含有更多的蒸汽，如果再有蒸汽加入，就必定有一部分蒸汽凝结，饱和蒸汽致命由此而来。
