20
，饱和状态，需用干度再确定状态。 ， 过热蒸汽状态。
t ＞ ts
8
三、水蒸气的焓熵图
1）：h-s图的结构
h-s图是以焓h为纵坐标，以熵s为横坐标构成的，其分部的
区域多为湿蒸汽和过热蒸汽区：
水蒸气的焓熵图
9
2） h-s图的使用 ①、使用之前，应熟悉每一线群表示的参数单位，清楚 参数单位的分度大小。 ②、根据两个独立的状态参数，在 h-s 图上找交点。该交 点就是需要确定的状态点，然后读出过该点的相关参数值。
，饱和状态，需用干度再确定状态。 ， 过热蒸汽状态。
t ＞ ts
6
3)、水蒸气状态的确定

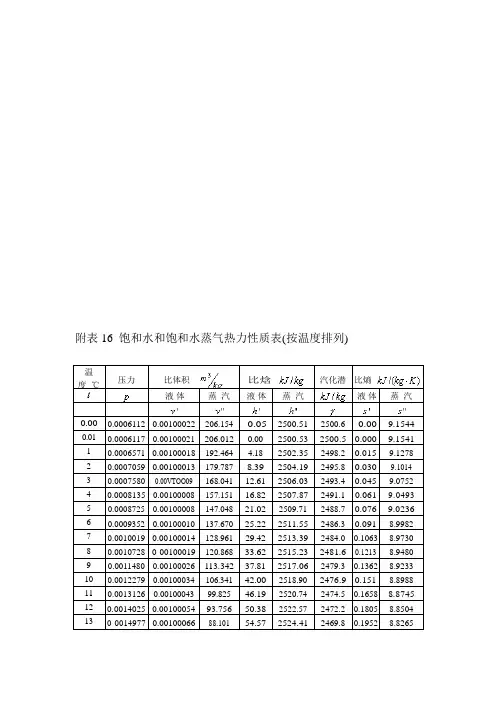

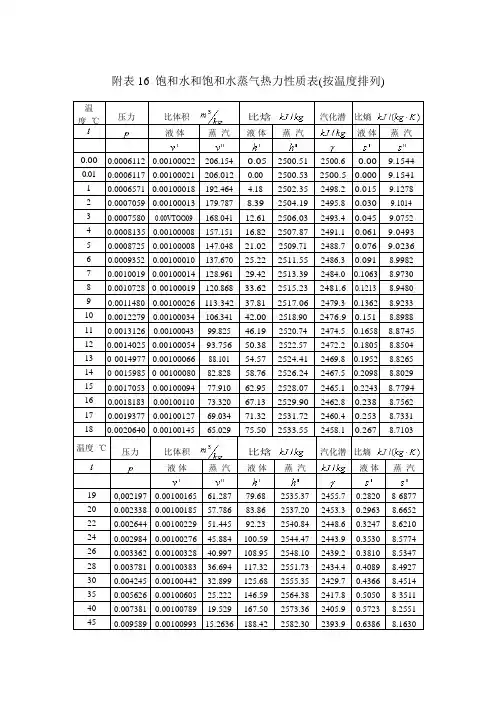

①、已知 p( 或 t) 和某一参数如 v 、 h 、 s, 查饱和水与饱和蒸
汽表，得已知p(或t)下的v‘和v '' 。 v ＜v ',未饱和状态。
v =v ', 饱和状态，需用干度再确定状态。 v ' ＜ v ＜v '', 工质处于湿蒸汽状态. v =v '' ， 干饱和蒸汽状态。 v ＞ v '' ， 过热蒸汽状态。
定压过程计算的是工质与外界交换的热量。 1）确定初、终状态参数 根据已知初状态的两个独立状态参数，查水蒸气图和表， 确定其初状态以及未知的其他参数；由过程特点 p=常数和终态 点的一个状态参数，确定终状态点及终状态参数。 2) 水蒸气定压过程的参数坐标图 水蒸气定压过程在 p-v 、 T-s 、 h-s 图上的表示如下图所示。
实际上，水蒸气在汽轮机中的工程过程中，因存在摩擦等不
可逆因素，熵流虽为零，但熵产始终大于零，因此不是定熵过程， 而是熵增的过程。
19
如图所示，实际绝热膨胀过程按 1-2′ 进行，且不可逆程度越 大，过程线1-2′越向右偏斜。 不可逆绝热过程的技术功wt ′ =h1-h2′ 成的做功损失wt ′ =h2′ - h2。 ，由于不可逆因素造
