交联聚乙烯发泡材料的研究进展

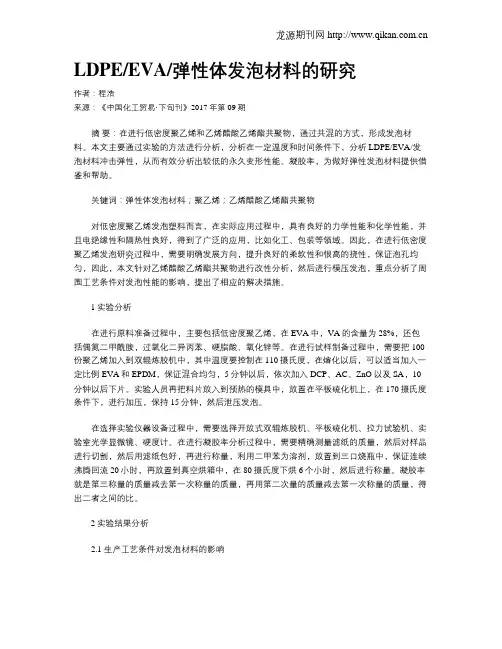

LDPE/EVA/弹性体发泡材料的研究作者：程浩来源：《中国化工贸易·下旬刊》2017年第09期摘要：在进行低密度聚乙烯和乙烯醋酸乙烯酯共聚物，通过共混的方式，形成发泡材料。

本文主要通过实验的方法进行分析，分析在一定温度和时间条件下，分析LDPE/EVA/发泡材料冲击弹性，从而有效分析出较低的永久变形性能、凝胶率，为做好弹性发泡材料提供借鉴和帮助。

关键词：弹性体发泡材料；聚乙烯；乙烯醋酸乙烯酯共聚物对低密度聚乙烯发泡塑料而言，在实际应用过程中，具有良好的力学性能和化学性能，并且电绝缘性和隔热性良好，得到了广泛的应用，比如化工、包装等领域。

因此，在进行低密度聚乙烯发泡研究过程中，需要明确发展方向，提升良好的柔软性和很高的挠性，保证泡孔均匀，因此，本文针对乙烯醋酸乙烯酯共聚物进行改性分析，然后进行模压发泡，重点分析了周围工艺条件对发泡性能的影响，提出了相应的解决措施。

1实验分析在进行原料准备过程中，主要包括低密度聚乙烯，在EVA中，VA的含量为28%，还包括偶氮二甲酰胺，过氧化二异丙苯、硬脂酸、氧化锌等。

在进行试样制备过程中，需要把100份聚乙烯加入到双辊炼胶机中，其中温度要控制在110摄氏度，在熔化以后，可以适当加入一定比例EVA和EPDM，保证混合均匀，5分钟以后，依次加入DCP、AC、ZnO以及SA，10分钟以后下片。

实验人员再把料片放入到预热的模具中，放置在平板硫化机上，在170摄氏度条件下，进行加压，保持15分钟，然后泄压发泡。

在选择实验仪器设备过程中，需要选择开放式双辊炼胶机、平板硫化机、拉力试验机、实验室光学显微镜、硬度计。

在进行凝胶率分析过程中，需要精确测量滤纸的质量，然后对样品进行切割，然后用滤纸包好，再进行称量，利用二甲苯为溶剂，放置到三口烧瓶中，保证连续沸腾回流20小时，再放置到真空烘箱中，在80摄氏度下烘6个小时，然后进行称量。

凝胶率就是第三称量的质量减去第一次称量的质量，再用第二次量的质量减去第一次称量的质量，得出二者之间的比。

交联聚乙烯和交联聚烯烃摘要：一、交联聚乙烯和交联聚烯烃的定义及区别二、交联聚乙烯的制备方法及其性能三、交联聚烯烃的应用领域四、我国在交联聚乙烯和交联聚烯烃研究的发展现状五、未来发展趋势和展望正文：一、交联聚乙烯和交联聚烯烃的定义及区别交联聚乙烯（Crosslinked Polyethylene，简称XLPE）和交联聚烯烃（Crosslinked Polyolefin，简称XPO）是两种常见的塑料材料。

它们的主要区别在于分子结构和应用领域。

交联聚乙烯主要指聚乙烯（PE）经过交联处理后得到的材料，而交联聚烯烃则包括聚乙烯、聚丙烯（PP）等烯烃类聚合物经过交联处理后的材料。

二、交联聚乙烯的制备方法及其性能交联聚乙烯的制备方法主要有物理交联和化学交联两种。

物理交联是通过升高温度和压力使聚乙烯分子链之间产生交联；化学交联则是通过添加交联剂，如过氧化物、硅烷等，使聚乙烯分子链发生化学反应而形成交联。

交联聚乙烯具有优良的耐热性、耐寒性、耐腐蚀性和电气绝缘性，广泛应用于电线电缆、汽车零部件、建筑材料等领域。

三、交联聚烯烃的应用领域交联聚烯烃同样具有优异的性能，如高强度、良好的耐磨性和耐腐蚀性等。

因此，交联聚烯烃在工业、建筑、汽车、电子等领域具有广泛的应用。

例如，交联聚丙烯可用于制作汽车保险杠、发动机罩等零部件；交联聚乙烯可用于制作电线电缆、防水材料等。

四、我国在交联聚乙烯和交联聚烯烃研究的发展现状近年来，我国在交联聚乙烯和交联聚烯烃领域的研究取得了显著成果。

科研人员成功研发了多种具有自主知识产权的交联聚乙烯和交联聚烯烃材料，并在国内外市场取得了良好的业绩。

此外，我国还积极参与国际标准制定，提升我国在相关领域的国际地位。

五、未来发展趋势和展望随着科技的进步和环保要求的提高，交联聚乙烯和交联聚烯烃在新能源、节能减排等领域将发挥更大的作用。

未来，交联聚乙烯和交联聚烯烃材料将朝着高性能、环保、可持续发展的方向发展。

此外，我国将继续加大研发力度，推动产业技术创新，提高产品质量和竞争力，助力我国由塑料大国向塑料强国迈进。

《交联和共混改性聚烯烃弹性体（POE）的研究》交联与共混改性聚烯烃弹性体（POE）的研究一、引言聚烯烃弹性体（POE）以其优异的弹性、柔韧性和良好的加工性能，在汽车、电子、包装、建筑等多个领域得到了广泛应用。

然而，为了满足日益增长的应用需求和性能要求，对POE的改性研究显得尤为重要。

本文将重点探讨交联和共混改性两种方法在聚烯烃弹性体（POE）中的应用及其对性能的影响。

二、交联改性聚烯烃弹性体（POE）交联改性是一种通过化学或物理方法在聚合物分子链之间形成交联点，从而提高材料性能的技术。

在聚烯烃弹性体（POE）中，交联改性可以有效地提高其力学性能、热稳定性和耐候性。

1. 交联改性的方法交联改性可以通过化学交联和物理交联两种方式实现。

化学交联主要通过添加交联剂，使聚合物分子链之间形成化学键；而物理交联则主要通过控制聚合物的结晶度和分子链的排列来实现。

2. 交联改性的影响交联改性可以显著提高POE的拉伸强度、撕裂强度和耐热性能。

同时，交联还可以改善POE的加工性能，使其在高温下仍能保持良好的弹性。

然而，过度的交联可能导致材料变脆，因此需要控制好交联程度。

三、共混改性聚烯烃弹性体（POE）共混改性是将两种或多种聚合物、添加剂或填料进行混合，以改善材料的性能。

在聚烯烃弹性体（POE）中，共混改性可以引入其他聚合物的优点，从而提高其综合性能。

1. 共混改性的方法共混改性可以通过熔融共混、溶液共混和乳液共混等方式实现。

熔融共混是一种常用的方法，将不同性质的聚合物在高温下熔融混合，然后进行冷却和固化。

2. 共混改性的影响共混改性可以改善POE的加工性能、力学性能、耐热性能和阻燃性能等。

例如，通过与橡胶、塑料等其他聚合物的共混，可以改善POE的硬度、强度和耐磨性能。

此外，添加适量的添加剂和填料还可以提高POE的阻燃性能和耐候性能。

四、结论交联和共混改性是提高聚烯烃弹性体（POE）性能的有效方法。

交联改性可以显著提高POE的力学性能和耐热性能，而共混改性则可以引入其他聚合物的优点，从而改善POE的综合性能。

pe发泡材料聚烯烃发泡材料详解•泡沫塑料对应的英文名称有几个，如cellular plastics、plastic foam、expanded plastics等。

泡沫塑料是带有许许多多小泡孔的塑料，固相是聚合物基质，小泡孔中充满气体。

按泡孔的结构又分为开孔和闭孔的，泡孔与泡孔互相联通的称为开孔的结构，泡孔与泡孔互不相通的称为闭孔的结构。

按泡沫塑料的压缩特性又分为软质的和硬质以及半硬半软的泡沫塑料。

泡沫塑料的密度范围很广，轻的每立方米只有几公斤，密度大的每立方米有几百公斤。

泡沫塑料的力学性能与它的密度关系极大，而且常常由其密度决定其应用的领域。

1931年瑞典的Munters和Tandberg发明了泡沫聚苯乙烯并于1935年获得了美国专利。

1940年前后德国的Otto Bayer发明了聚氨酯泡沫塑料并且在第二次世界大战中首先用于军用飞机上。

现在上述两种泡沫塑料已经成为年产百万吨以上的大宗商品。

聚烯烃泡沫的产业化较前面的两大品种要晚大约20年。

1958年美国的DOW化学公司用挤出法生产出高发泡的聚乙烯，但是这种方法仅能生产薄的片材。

20世纪60年代初又发明了聚乙烯的化学交联方法，用来提高聚乙烯的熔体强度，同时采用化学发泡剂生产大块的聚乙烯泡沫。

20世纪60年代中期日本的积水化学公司与东丽公司各自独立开发了辐射交联的方法生产聚乙烯泡沫。

据1999年的统计日本辐射交联聚乙烯泡沫塑料的产量已达吨。

20世纪70年代联邦德国BASF 公司又发明了注射成型聚烯烃泡沫塑料。

目前聚烯烃泡沫材料已经成为泡沫塑料的第三大品种。

我国市场上的泡沫聚烯烃产品有两大品种，一种是不交联的直接挤出产品，另一种是用过氧化物交联的产品。

辐射交联的聚烯烃泡沫产品还很少。

第一节制备聚烯烃泡沫塑料的方法生产聚烯烃泡沫最常用的方法是将气体分散在聚合物的熔体中，它包括三个最基本的过程：泡孔的生成、长大和稳定。

在液相中产生气泡时体系自由能ΔF的增加为：其中：γ为液体的表面张力，A为薪增加的界面的总面积。
