第五章Minitab MSA测量系统分析

M--工序能力分析（连续型）：案例：Camshaft.MTW ① 工程能力统计：
短期 工序能力
长期 工序能力
X平均＝目标值 －> Cp＝Cpm
X平均≠目标值 －> Cp > Cpm
② 求解Zst（输入历史均值）：
历史均值：表示强行将它拉到中心位置 －>不考虑偏移－> Zst (Bench)
③ 求解Zlt（无历史均值）：
A—假设测定：
(4)： 2 proportion t（离散－单样本）
< 统计－基本统计量－ 2 proportion t： >
背景：为确认两台设备不良率是否相等，
A: 检查1000样本，检出14不良， B: 检查1200样本，检出13不良， 能否说P1=P2? （α = 0.05 ）
P-Value > 0.05 → Ho →P1 = P2

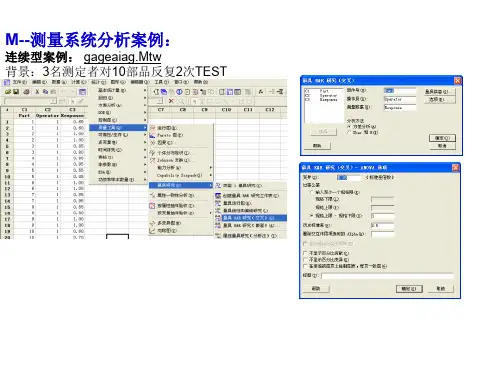

M--测量系统分析案例：
连续型案例： gageaiag.Mtw 背景：3名测定者对10部品反复2次TEST
所有点落在管理界限内 －>良好
大部分点落在管理界限外 －>主变动原因：部品变动
－>良好
－>测量值随部品的变动 －>测量值随OP的变动
－>对于部品10，OP有较大分歧；
M--测量系统分析： 离散型案例（名目型）：gage名目.Mtw
通过分散分析，判断1次效果、2次效果的有意性； - 主效果有有意， - 交互效果无有意。
显示因子的水准不能线性变换 (Coded) 时的回归系数. - Coded是指实际因子水准 (-1, +1)变换为线性变换。
I — DOE： (2)：多因子不同水准 ① 因子配置设计：

(4).简略法： a. 简略法的要求： i.选择能够代表整个过程范围的5个部品。 ii.选择2个测量人员。 iii.每人测量每个部品一次。 b. 简略法特点： i.可以识别测量系统总误差。 ii.无法区分测量人员误差和测仪器误差。
(5).实时法：(分析自动测量系统的方法) a. 实时法的要求： i.选择能够代表整个过程范围的10个部品。 ii.只有一名操作人员。 iii.重复测量每个部品2-10次。 b. 实时法的特点： 可以确定自动测量系统的重复性误差。
测量人员误差
准确性 线性 稳定性 重复性
测量系统分析目的是确认总误差，测量系统中测量人员误差和测仪器误差 的大小，并对测量系统的适用性作出判断。
测量人 员误差
测量人 员和被 测量对 象交互 作用误 差
第三节：测量系统分析
一、MSA方法：
1.MSA分两类(根据测量对象的性质)：
(1).连续数据MSA﹒连续数据：如质量、长度、时间、高度、温度等﹒ (2).离散数据MSA﹒离散数据：“合格”、“不合格”、“通”、“止”。
. （5）.分析数据（另述）
第四节：连续数据测量系统分析
﹝例1﹞：某公司需评价某一测量系统，选择评价的量具是卡尺，质量工程师决定选用10个能反映过程变差的零件 并从检验人员随机抽出三名操作者来检验。
一、确认测量数据类别：连续数据 二、确定误差来源：被测量部品、评价人、测量工具可能在测量人员和被测量部品交互作用的影
判斷: 此測量系統可以接受 此測量系統不可接受 DATE:
系数K3:
n=2时, K3=3.65 ; n=5时, K3=2.08 ; n=8时, K3=1.74 ;
n=3时, K3=2.70 ; n=6时, K3=1.93 ; n=9时, K3=1.67 ;

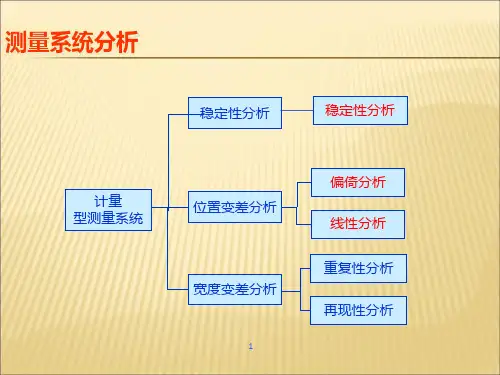

测量系统分析
稳定性分析
稳定性分析
计量 型测量系统
位置变差分析 宽度变差分析
1
偏倚分析 线性分析 重复性分析 再现性分析
测量系统分析-稳定性
稳定性 基准值
时间2
时间1
2
统计稳定性（稳定性、 飘移）：
测量系统在持续时间 内，测量同一基准或零件 的单一特性时获得的测量 值的总变差。
它反映测量值的分布 规律是否随时间发生变化。
测量样件
随机抽取基准值不同的五个零件（包 括量具的全程）。
用全尺寸检验测量每个零件以确定其 准值并确认了包括量具的操作范围。
通常用这个仪器的操作者中的一人测 量每个零件m≥10次。
计算、作图
判断
17
测量系统的线性与偏倚分析
选取标准样本
确定基准值 测量样件
把5个样件送到一个比待分析的测量系统 更高级别的测量系统上，对每一个样件分 别进行多次测量（≥10），分别取其平均 值，得到5个基准值。
统计稳定性分析指南
选取标准样本 多次测量样本 制作控制图 解释控制图
应选择一个落在过程产品测 量值中程数的产品作为研究的标 准样本。具备预期测量的最低值、 最高值和中程数的标准样本是比 较理想的。建议对上述每个标准 样本分别进行测量和作出控制图。
9
统计稳定性分析指南
选取标准样本 多次测量样本
制作控制图 解释控制图
5.01 5.02
5.00 5.02
5.01 5.02
5.01 5.02
5.00 5.02
5.01 5.03
5.04 5.02
5.03 5.03
5.01 5.01
平均值 5.00 5.02 5.02 5.00 5.00 5.01 5.01 5.01 5.00 5.01 5.01 5.02 5.02 5.02 5.01 5.01 5.01 5.01 5.01 5.01 5.01 5.01 5.03 5.03 5.01 极差 0.02 0.01 0.01 0.01 0.00 0.02 0.02 0.02 0.01 0.02 0.02 0.01 0.02 0.02 0.01 0.02 0.03 0.02 0.02 0.01 0.02 0.03 0.02 0.01 0.01

数值应该在控 制限内
应多数值在控 制限外
在控制限外表示过程实际 的变差大，同时表明测量 能力高。
均值
部件对比图：可显示在研究过程中所测量的并按部件排列的所有测量结果。测量结果用 点表示，平均值用带十字标的圆形符号表示。 判断：1.每个部件的多个测量值应紧靠在一起，表示测量的重复再现性的变差 小。
2.各平均值之间的差别应明显，这样可以清楚地看出各部件之间的差别。 例：图中的7#、10#重复测量的精确度较其他点要差，如果测量系统的R&R偏大时，可 以对7#、10#进行分析。
所有点落在管理界限内 －>良好
大部分点落在管理界限外 －>主变动原因：部品变动
－>良好
－>测量值随部品的变动 －>测量值随OP的变动
－>对于部品10，OP有较大分歧；
M--测量系统分析： 离散型案例（名目型）：gage名目.Mtw
背景：3名测定者对30部品反复2次TEST
检查者1需要再教育； 检查者3需要追加训练； (反复性)
（2）.在量具信息与选项栏分别填入相关资料与信息。
填入相关 资料
注：其他选项若无要求，选择 默认项，不做改动。
一般为6 倍标准差
零件公差 规格
4.5、结果生成：数据表与图表
图表分析表
数据会话表
5.结果分析： （1）图表分析
变异分量条形图：展示了会话窗口中的计算结果，此图显示整个散布中R&R 占的比重是否充分小。 判断：量具R&R，重复（Repeat）, 再现性（Reprod）越小越好。
A—假设测定：案例：2sample-t.MTW (2)： 2-sample t（单样本）
① 正态性验证：
<统计－基本统计－ 正态性检验 ： >
