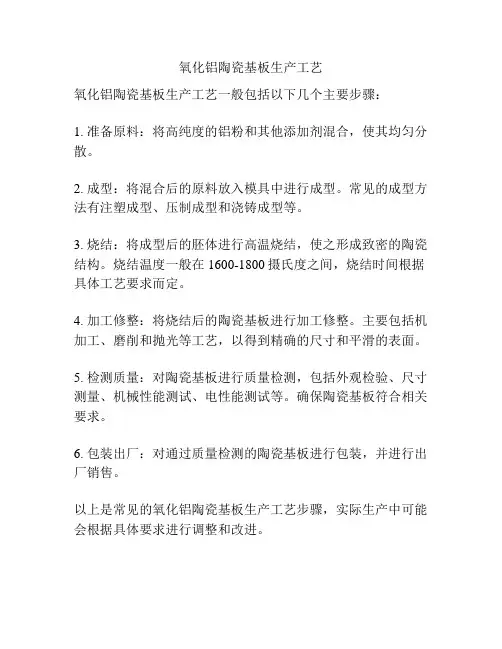

氧化铝陶瓷基板生产工艺
氧化铝陶瓷基板生产工艺一般包括以下几个主要步骤：
1. 准备原料：将高纯度的铝粉和其他添加剂混合，使其均匀分散。

2. 成型：将混合后的原料放入模具中进行成型。

常见的成型方法有注塑成型、压制成型和浇铸成型等。

3. 烧结：将成型后的胚体进行高温烧结，使之形成致密的陶瓷结构。

烧结温度一般在1600-1800摄氏度之间，烧结时间根据具体工艺要求而定。

4. 加工修整：将烧结后的陶瓷基板进行加工修整。

主要包括机加工、磨削和抛光等工艺，以得到精确的尺寸和平滑的表面。

5. 检测质量：对陶瓷基板进行质量检测，包括外观检验、尺寸测量、机械性能测试、电性能测试等。

确保陶瓷基板符合相关要求。

6. 包装出厂：对通过质量检测的陶瓷基板进行包装，并进行出厂销售。

以上是常见的氧化铝陶瓷基板生产工艺步骤，实际生产中可能会根据具体要求进行调整和改进。

IGBT高导热陶瓷基板等高端陶瓷pcb的应用和现状随着新能源汽车、高铁、风力发电和5G基站的快速发展，这些新产业所用的大功率IGBT对新一代高强度的氮化硅陶瓷基板需求巨大，日本的京瓷和美国罗杰斯等公司都可以批量生产和提供覆铜蚀刻的氮化硅陶瓷基板；国内起步较晚，近几年大学研究机构和一些企业都在加快研发并取得较大进展，其导热率大于等于90Wm/k，抗弯强度大于等于700mpa，断裂韧性大于等于6.5mpa1/2；但是距离产业化还有一定距离。

今天小编要分享的是IGBT高导热氮化铝氮化硅陶瓷基板等高端陶瓷pcb的应用和现状。

目前国内IGBT用高导热率氮化铝氮化硅覆铜板目前还是以进口为主，特别是高铁上的大功率器件控制模块；国内的陶瓷基板覆铜技术不能完全达到对覆铜板的严格考核，列如冷然循环次数。

目前，国际上都采用先进的活化金属键合（AMB）技术进行覆铜，比直接覆铜（DBC）具有更高的结合强度和冷热循环特性。

氧化铝陶瓷覆铜板电容压力传感器在各种汽车上用量巨大，市场达近百亿，但是目前氧化铝陶瓷覆铜板主要依赖进口，国内的陶瓷氧化铝板在材料的弹性模量、弹性变形循环次数、使用寿命和可靠性凤方面还有差距，尚未进入商业化实际应用。

在航天发动机、风力发电、数控机床等高端装备所使用的陶瓷转承，不但要求高的力学性能和热学性能，而且要求优异的耐磨性、可靠性和长寿命，目前国产的氮化硅陶瓷轴承球与日本东芝陶瓷公司还有明显差距；与国际上著名的瑞典SKF公司、德国的FAG公司和日本的KOYO等轴承公司相比，我们的轴承还处于产业产业链的中低端，像风电和数控机床等高端产品还依赖进口。

在汽车、冶金、航天航空领域的机械加工大量使用陶瓷刀头，据统计市场需求达数十亿元。

陶瓷刀具包括氧化铝陶瓷基、氮化硅基、氧化锆增韧氧化铝、氮碳化钛体系等，要求具有高硬度。

高强度和高可靠性。

目前国内企业只能生产少量非氧化铝陶瓷刀具，二像汽车缸套加工用量巨大的氧化铝套擦刀具还依赖从瑞典sandvik、日本京瓷、日本NTK公司、德国CeranTec公司进口。

2024年ALN陶瓷基板市场调研报告一. 简介ALN陶瓷基板是一种高热导率的陶瓷材料，主要用于电子封装、散热和元器件间隔应用。

本报告旨在对ALN陶瓷基板市场进行调研分析，并提供相关数据和趋势展望。

二. 市场概述1. 市场定义ALN陶瓷基板是一种以氮化铝为主要组成成分的高性能基板材料。

它具有优异的热导率、绝缘性能和化学稳定性，广泛应用于电子器件的散热与封装。

2. 市场规模根据调研数据显示，ALN陶瓷基板市场在过去几年稳步增长。

预计到2025年，全球ALN陶瓷基板市场规模将超过XX亿美元。

三. 市场驱动因素1. 近年来电子行业的快速发展推动了ALN陶瓷基板的需求增长。

随着电子行业的迅速发展，各种电子设备的性能要求越来越高。

ALN陶瓷基板以其低温膨胀系数、优异的绝缘性能和高热导率，成为了散热和封装的理想选择。

2. 5G技术的普及促进了ALN陶瓷基板市场的增长。

随着5G技术的推广应用，高频电子器件的需求大幅增加。

而ALN陶瓷基板由于其低介电损耗、低热膨胀系数等特点，成为了5G通信设备的关键组件。

3. ALN陶瓷基板材料的不断创新和技术进步。

近年来，ALN陶瓷基板材料的研究和开发不断推进，新材料的问世使得ALN陶瓷基板的性能和工艺得到进一步提升。

这进一步推动了ALN陶瓷基板市场的增长。

四. 市场挑战与机遇1. 市场挑战•ALN陶瓷基板的制造成本较高，需要高温烧结等复杂工艺，增加了制造难度与成本。

•ALN陶瓷基板技术相对复杂，对生产工艺和质量控制要求较高。

2. 市场机遇•随着科技进步和材料创新，制造成本有望降低，进一步推动市场发展。

•5G技术和人工智能的快速发展将为ALN陶瓷基板市场带来新的机遇。

五. 市场分析1. 区域分析根据市场调研数据，亚太地区是全球ALN陶瓷基板市场的主要消费地区，占据了市场的半壁江山。

北美和欧洲紧随其后，预计未来几年这些市场将保持稳定增长。

2. 应用分析目前，ALN陶瓷基板主要应用于电子行业的散热和封装中。

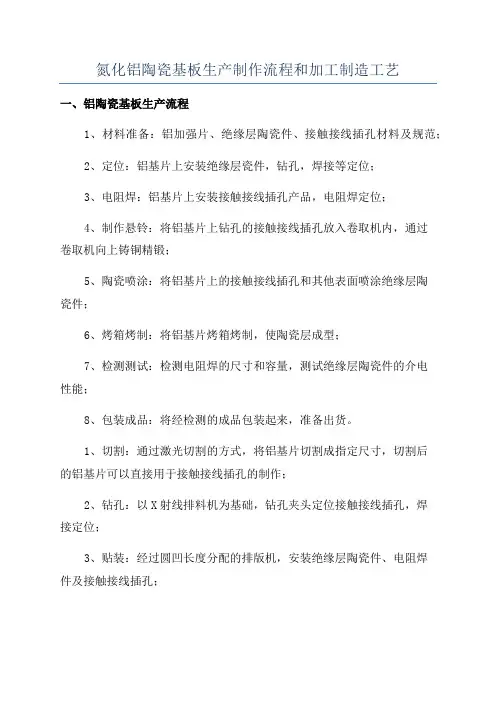

氮化铝陶瓷基板生产制作流程和加工制造工艺
一、铝陶瓷基板生产流程
1、材料准备：铝加强片、绝缘层陶瓷件、接触接线插孔材料及规范；
2、定位：铝基片上安装绝缘层瓷件，钻孔，焊接等定位；
3、电阻焊：铝基片上安装接触接线插孔产品，电阻焊定位；
4、制作悬铃：将铝基片上钻孔的接触接线插孔放入卷取机内，通过
卷取机向上铸铜精锻；
5、陶瓷喷涂：将铝基片上的接触接线插孔和其他表面喷涂绝缘层陶
瓷件；
6、烤箱烤制：将铝基片烤箱烤制，使陶瓷层成型；
7、检测测试：检测电阻焊的尺寸和容量，测试绝缘层陶瓷件的介电
性能；
8、包装成品：将经检测的成品包装起来，准备出货。

1、切割：通过激光切割的方式，将铝基片切割成指定尺寸，切割后
的铝基片可以直接用于接触接线插孔的制作；
2、钻孔：以X射线排料机为基础，钻孔夹头定位接触接线插孔，焊
接定位；
3、贴装：经过圆凹长度分配的排版机，安装绝缘层陶瓷件、电阻焊
件及接触接线插孔；
4、悬铃：将接触接线插孔定位后，悬铃进行铜精锻，确保插孔的尺寸和容量；。

氧化铝陶瓷基板是这样制成的！你知道多少？氧化铝陶瓷基板加工制作工艺流程和成型办法氧化铝陶瓷基板加工制作工艺流程和方法与普通的电路板是否一样？氧化铝陶瓷基板是这样制成的！你知道多少？相信关注氧化铝陶瓷基板的企业或者技术采购人员也是比较关注的。

今天小编全面分享一下这其中的“故事”。

一，氧化铝陶瓷基板加工工艺目前市面上采用的氧化铝陶瓷基板大多采用薄膜工艺、厚膜工艺，DBC工艺、HTCC 工艺和LTCC工艺。

氧化铝陶瓷基板薄膜工艺薄膜法是微电子制造中进行金属膜沉积的主要方法，其中直接镀铜(Direct plating copper)是最具代表性的。

直接镀铜（DPC），主要用蒸发、磁控溅射等面沉积工艺进行基板表面金属化，先是在真空条件下溅射钛，铬然后再是铜颗粒，最后电镀增厚，接着以普通pcb工艺完成线路制作，最后再以电镀/化学镀沉积方式增加线路的厚度。

DPC工艺适用于大部分陶瓷基板，金属的结晶性能好，平整度好，线路不易脱落，且线路位置更准确，线距更小，可靠性稳定等优点。

氧化铝陶瓷DBC工艺陶瓷覆铜板英文简称DBC，是由陶瓷基材、键合粘接层及导电层而构成，它是指铜箔在高温下直接键合到氧化铝或氮化铝陶瓷基片表面上的特殊工艺方法，其具有高导热特性，高的附着强度，优异的软钎焊性和优良电绝缘性能，但是无法过孔，精度差，表面粗糙，由于线宽，只能适用于间距大的地方，不能做精密的地方，并且只能成批生产无法实现小规模生产。

HTCC工艺就是采用的高温共烧工艺，HTCC陶瓷发热片就是高温共烧陶瓷发热片，是一以采用将其材料为钨、钼、钼\锰等高熔点金属发热电阻浆料按照发热电路设计的要求印刷于92～96%的氧化铝流延陶瓷生坯上，4～8%的烧结助剂然后多层叠合，在1500～1600℃下高温下共烧成一体，从而具有耐腐蚀、耐高温、寿命长、高效节能、温度均匀、导热性能良好、热补偿速度快等优点，而且不含铅、镉、汞、六价铬、多溴联苯、多溴二苯醚等有害物质，符合欧盟RoHS等环保要求。

什么是氮化铝陶瓷基板amb工艺？有哪一些优势？氮化铝陶瓷陶瓷amb工艺备受关注，工艺相对更加先进，被广泛应用轨道交通、大功率电力半导体模块、高频开关、风力发电,新能源汽车、动力机车、航空航天等领域。

今天小编就来分享一下:什么是氮化铝陶瓷基板AMB工艺以及优势。

什么是amb氮化铝覆铜陶瓷基板？氮化铝覆铜陶瓷基板是使用AMB(Active Metal Brazing)技术将铜箔钎焊到陶瓷表面的一种散热基础材料。

相比于传统的DBC基板，使用AMB工艺制得的氮化铝覆铜陶瓷基板不仅具有更高的热导率、铜层结合强度高等特点，而且其热膨胀系数与硅接近，可应用于高电压操作且没有局部放电现象。

以下是氮化铝陶瓷基板amb的技术参数：关于覆铜陶瓷基板AMB工艺介绍：AMB（Active Metal Bonding，AMB|）的简称，就是活性金属钎焊覆铜技术，顾名思义，依靠活性金属钎料实现氮化铝与无氧铜的高温冶金结合，以结合强度高、冷热循环可靠性好等优点而备受关注，应用前景极为广阔。

但同时也应该看到，AMB工艺的可靠性很大程度上取决于活性钎料成分、钎焊工艺、钎焊层组织结构等诸多关键因素，工艺难度大，而且还要兼顾成本方面的考虑。

依据目前的市场调研结果来看，氮化铝AMB覆铜板国内相关研发机构（生产企业）与国外竞争对手存在较大的技术差距。

氮化铝陶瓷覆铜板是IGBT模块领域的核心重要部件。

氮化铝陶瓷覆铜板是IGBT模块的重要组成部件，其具有陶瓷的高导热、高绝缘、高机械强度、低膨胀等特性，又兼具无氧铜的高导电性和优异焊接性能，且能像PCB线路板一样刻蚀出各种图形。

已成为新一代半导体（SiC）和新型大功率电力电子器件的首选封装材料。

金瑞欣特种特种电路是专业的陶瓷基板生产厂家，主营氧化铝陶瓷基板和氮化铝陶瓷基板，陶瓷基板领域有深入的专研，氮化铝陶瓷基板amb工艺，导热更高，铜的结合更好。

目前普通在使用的DPC工艺，DBC工艺以及高温烧结我们目前也非常熟练。

氮化铝陶瓷基板烧结工艺氮化铝陶瓷基板是一种高纯度、高强度、高导热性和高耐腐蚀性的材料，广泛应用于电子、光电和半导体封装行业。

烧结工艺是制备氮化铝陶瓷基板的重要步骤，本文将详细介绍氮化铝陶瓷基板烧结工艺的步骤和技术要点。

一、原料准备：1.1 选择高纯度的氮化铝粉末作为原料，确保材料的纯度和质量；1.2 对氮化铝粉末进行粒度分析，并按照设计要求选择适当的粒度范围。

二、配料与混合：2.1 按照设计要求，准确称取所需的氮化铝粉末；2.2 将氮化铝粉末放入球磨罐中，添加适量的球磨介质，使用球磨机进行混合，以提高粉末的分散性和均匀性；2.3 混合后的粉末通过筛网将球磨介质去除，获得均一的混合粉末。

3.1 将混合粉末放入模具中，用适当的压力进行压制，以得到粉末块体；3.2 粉末块体先进行压制成型，再进行终模压制，以提高成型精度。

4.1 成型后的氮化铝陶瓷坯体需要进行除蜡处理，将坯体放入除蜡炉中，在高温和氢气氛下进行除蜡作业；4.2 除蜡过程中要控制温度和气氛，确保坯体内部的蜡分子完全蒸发。

5.1 除蜡后的陶瓷坯体在烧结前需进行预热处理，以去除残留的水分和插入产生的气体；5.2 预热过程中采用逐渐升温的方式，通常在氢气或氮气气氛下进行预热。

6.1 将预热后的陶瓷坯体放入烧结炉内，进行高温烧结处理；6.2 烧结过程中需要控制温度、压力和气氛，以促进氮化铝颗粒之间的结合和晶体生长；6.3 烧结温度和时间的选择需根据材料特性和工艺要求进行优化。

七、表面处理：7.1 烧结后的氮化铝陶瓷基板需要经过表面处理，以提高表面的平整度和光洁度；7.2 表面处理方式可以是机械加工、化学腐蚀或研磨等。

氮化铝陶瓷基板烧结工艺是制备高质量氮化铝陶瓷基板的关键步骤。

通过原料准备、配料与混合、成型、除蜡、预热、烧结和表面处理等一系列工艺步骤的综合应用，可以获得高纯度、高强度和高导热性的氮化铝陶瓷基板。

同时，根据具体的工艺要求进行参数优化是关键，以确保最终产品的质量和性能。
