《设备安装规范》
第一条 设备机架/箱安装
(一) 设备机架安装
机房内机架(机柜)的平面位置、机面朝向、机架相互距离应符合机房总体布局要求:
1. 机架的安装应端正牢固，机架底部和顶部应有安装加固螺孔，高度在2.2m以上的机架宜进行上加固。
2. 机架安装后各直列上、下两端垂直倾斜误差应不大于3mm。
3. 除有特定的绝缘隔离、散热、电磁干扰等要求外，机架应相互靠拢，机架间隙不大于3mm。
4. 列内机面平齐，无参差现象，机面对齐误差不大于3mm。
5. 列间距离与设计的误差应不大于5mm，主走道侧必须对齐成直线。
6. 所有紧固件必须拧紧，同一类螺丝露出螺帽的长度应一致。
7. 机架上各种零件不得脱落或碰坏，漆面如有脱落应予以补漆。
8. 设备机架内部的电源分配系统应有物理上的防直接碰触措施。机架内不宜使用多功能电源插座。
9. 机架应作保护地线连接。连接方式可采用机架保护地线连接点与架内电源分配模块相连或者直接与机房内地线排、或头柜、电源分配柜的保护地线接线装置相连。机架保护地线不允许架间复接。
10.机架前后距离应能满足机框门的开关以及人员的施工。对于OLT设备机架的安装，要求：
（1） 机架背面和墙之间不小于100 mm，如需要背部操作，距离应不小于600mm；
（2） 机架侧面和墙之间不小于100 mm；
（3） 机架之上不小于300 mm；
（4） 机架前方不小于800 mm。
（5） 设备机架需要和底座或地面进行加固连接，因此需要根据机架的实际需要用螺丝固定在底座上。
（6） 机架加固底座的安装应根据设备安装设计图纸进行安装，同时在设备到货后由施工人员具体精确确定安装位置，机架加固底座采用膨胀螺栓直接加固在水泥地面上，机架加固底座必须保持水平。 1.楼道/户外综合箱
1. ONU、交换机、路由器、光分路器、光纤收发器等用户接入侧设备均可放置在楼道综合箱或户外综合箱内。视频监控场景下，室外摄像头的配套设备，如编码器及其配套设备等可放置在户外综合箱内。

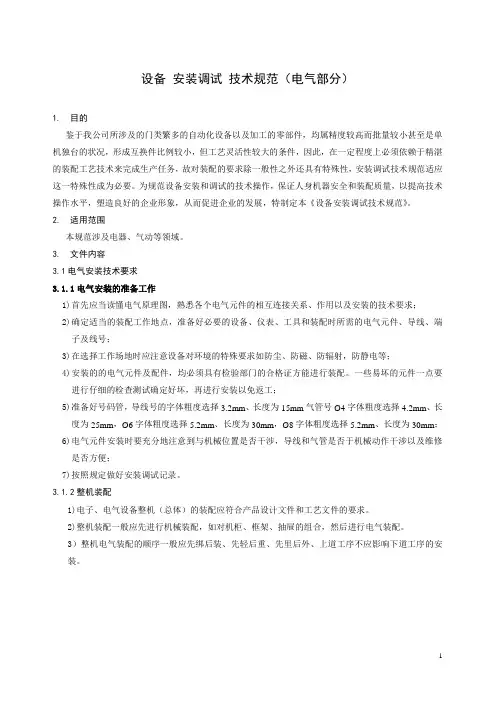

1 设备 安装调试 技术规范（电气部分）
1. 目的
鉴于我公司所涉及的门类繁多的自动化设备以及加工的零部件，均属精度较高而批量较小甚至是单机独台的状况，形成互换件比例较小，但工艺灵活性较大的条件，因此，在一定程度上必须依赖于精湛的装配工艺技术来完成生产任务，故对装配的要求除一般性之外还具有特殊性，安装调试技术规范适应这一特殊性成为必要。为规范设备安装和调试的技术操作，保证人身机器安全和装配质量，以提高技术操作水平，塑造良好的企业形象，从而促进企业的发展，特制定本《设备安装调试技术规范》。
2. 适用范围
本规范涉及电器、气动等领域。
3. 文件内容
3.1电气安装技术要求
3.1.1电气安装的准备工作
1) 首先应当读懂电气原理图，熟悉各个电气元件的相互连接关系、作用以及安装的技术要求；
2) 确定适当的装配工作地点，准备好必要的设备、仪表、工具和装配时所需的电气元件、导线、端子及线号；
3) 在选择工作场地时应注意设备对环境的特殊要求如防尘、防磁、防辐射，防静电等；
4) 安装的的电气元件及配件，均必须具有检验部门的合格证方能进行装配。一些易坏的元件一点要进行仔细的检查测试确定好坏，再进行安装以免返工；
5) 准备好号码管，导线号的字体粗度选择3.2mm、长度为15mm气管号Ø4字体粗度选择4.2mm、长度为25mm，Ø6字体粗度选择5.2mm、长度为30mm，Ø8字体粗度选择5.2mm、长度为30mm；
6) 电气元件安装时要充分地注意到与机械位置是否干涉，导线和气管是否于机械动作干涉以及维修是否方便；
7) 按照规定做好安装调试记录。
3.1.2整机装配
1)电子、电气设备整机（总体）的装配应符合产品设计文件和工艺文件的要求。
2)整机装配一般应先进行机械装配，如对机柜、框架、抽屉的组合，然后进行电气装配。
3）整机电气装配的顺序一般应先绑后装、先轻后重、先里后外、上道工序不应影响下道工序的安装。
学习-----好资料
更多精品文档
设备安装、调试、测试、验收和施工方案3.3.1.设备调试及测试
我司对系统的所有设备和材料进行安装及调试。相关费用包含在投标总价内。
1、有责任参加设备现场开箱检验。
2、有责任制定详细的安装及调试计划，包括工程进度建议、发生的故障、存在不利的因素、潜在延误及补救方法的建议内容。对紧急情况随时向监理和用户单位报告。
3、有责任严格按工程进度计划，派遣有经验的现场服务工程师指导现场安装。
4、有责任进行自检和互检、填写设备安装质量表。对能通电检查的产品进行预先通电检查、质量不合格的产品不得安装。
5、有责任协助用户单位搞好“创优规则”。
6、有责任协助用户单位和监理对各安装阶段进行验收。
7、根据用户单位提出的总体工程策划，提出系统各调试开通计划供业主用户单位审查。
8、按已审查计划，负责系统设备的单体调试、系统联调，包括联动现场设备以及与相关系统接口调试，并应分别通过系统设备单体验收，使系统安全可靠通过试运行，达到用户要求，通过系统验收。
9、在保质期以前包括质保期，若发现设备有质量问题或存在质量问题，我司免费给予更换，并不因此影响工程进度；若发现系统存在功能缺陷，我司负责给予解决。
3.3.2.系统调试
1、一般要求
1）系统调试应在系统施工结束后进行。 学习-----好资料
更多精品文档 2）系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。
3）调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。
4）具备调试所用的仪器设备，且这些设备符合计量要求。
5）检查施工质量，做好与施工队伍的交接。
2、调试前的准备工作
1）电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。
2）线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0.5M；用500V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于0.5M。
设备安装工程培训资料
第一部分：设备安装前的准备工作
1. 确认安装位置：在安装设备之前，需确认设备的安装位置，确保位置符合设备的安装要求。
2. 准备安装工具：准备适用于安装设备的工具，如螺丝刀、扳手、钻头等。
3. 安装环境准备：清理安装区域，确保没有障碍物，并且保持良好的通风条件。
第二部分：设备安装步骤
1. 检查设备零件：在开始安装之前，检查设备是否完整，零件是否齐全。
2. 组装设备：按照设备安装说明书的指导，组装设备零件。
3. 安装设备：根据设备安装说明书的指导，将已组装好的设备安装到指定位置，并固定好设备。
第三部分：设备安装后的测试
1. 电气连接测试：连接设备的电源线，进行电气连接测试，确保设备可以正常供电。
2. 功能检测：对安装好的设备进行功能检测，确保设备的各项功能正常。
3. 安全测试：进行安全测试，确保安装设备符合相关安全标准。
第四部分：安装工程质量检查与验收
1. 质量检查：对设备安装工程进行质量检查，确保安装工程符合相关标准和要求。
2. 验收：经过质量检查合格后，进行设备安装工程的验收，确认设备安装工程已完成。
结语：设备安装工程需要经过严格的准备、操作和测试，确保设备可以正常运行，并且符合相关安全和质量标准。通过本次培训，希望大家能够掌握设备安装工程的技能，提高设备安装工程的质量和效率。对于设备安装工程的培训来说，除了上述的设备安装前的准备工作、设备安装步骤、设备安装后的测试和安装工程的质量检查与验收，还需要详细了解设备安装的操作规程以及可能会遇到的常见问题及解决方法。
第五部分：设备安装的操作规程
1. 设备安装的标准操作规程：讲解设备安装的标准操作流程，包括具体步骤、操作要点、注意事项等，以确保工程人员理解并正确执行安装操作规程。
2. 安装材料的使用规范：针对常用的安装材料，如螺丝、螺母、垫片等，介绍正确的使用方法和注意事项，确保安装质量。 3. 安全操作规程：介绍设备安装的安全操作规程，包括工作场所安全、个人防护用具的正确使用以及紧急情况处理方法等内容。
