浅谈高压隔离开关故障成因及处理对策
摘要：高压隔离开关的用途非常广泛 ，在电力系统的正常运行中发挥着巨大的作用 ，它的最主要的特征就是构造非常简单 ，生产过程也比较方便 ，操作起来也非常容易 ，正是这种简便性 ，它的重要作用经常被人们所忽略 ，在实际的运行过程中一旦出现事故也没有采取及时有力的解决方式 ，这就给电力系统的安全运行带来了很多的隐患。本文重点论述了高压隔离开关在日常运行中经常出现故障 ，根据实际经验提供了相应的解决措施 ，以期能够为相关的实践提供些许理论依据。
关键词：高压隔离开关 故障 成因 对策
在电力系统中，高压隔离开关的使用质量和安全性对整个电力系统都有重要的影响，它本身的使用范围比较广，工作量也比较大，对安全性的要求就比较高。高压隔离开关的分段空隙非常清晰，主要的功能就是用来切断高压电源，为电力系统的安全检修工作提供保障，还可以对一些小电流进行切断操作。通常情况下，不用高压隔离开关来切断系统中正常运行的电流负荷，因为高压隔离开关不具备单独的灭弧装置，也不能对短路电流进行切断操作，在使用的过程中，一般与断路器想结合使用。高压隔离开关常见的故障主要体现在以下三个方面，一是导电回路发生故障，二是操作部件发生故障，三是绝缘子发生故障。
1、高压隔离开关中的导电回路故障和处理对策
在高压隔离开关中经常遇到的一个问题就是导电回路过热，产生这一现象的原因有很多，最为关键的原因就是高压隔离开关的触头在工作的时候长时间地处于被压迫和被拉伸的状态下，这就容易导致开关的弹簧触头发生变形，日久便失去应有的弹性，则开关接触位置的电阻就会越来越大，从而导致发热现象的产生。另外，高压隔离开关触头系统的镀银层如果发生脱落和露铜，也会导致发热问题的产生，而镀银层的脱落往往是生产技术不过关所致。
针对以上的问题，要及时采取有效的预防措施和解决措施，才能保证高压隔离开关使用的安全性，具体来说，有以下几点：
首先要对导电回路的温度进行及时的检测，然后依据发热的温度和速度来判断运行方式的可行程度，必要的时候要转变系统运行的方式，或者降低用电的负荷。
GW16型高压隔离开关常见故障及处理
摘 要：文中介绍了GW16型高压隔离开关工作原理，以及其在运行过程中常发生的故障，逐一分析了产生故障的原因和处理方法，并针对典型故障进行了案例分析。
关键词：隔离开关，故障，运行
一 概述
GW16型高压隔离开关结构相对来说较复杂，其装配单元共分为静触头装配、触指装配、上导电臂装配、下导电臂装配、支持绝缘子、旋转瓷瓶、底座装配、轴承座装配、传动系统、接地开关装配、隔离开关操作机构、接地开关操作机构、主接地开关机械闭锁装配等。为了保证电网的可靠安全运行，需要检修技术人员熟悉隔离开关的结构原理，正确的掌握隔离开关设备的故障原因和处理方法，这对顺利开展设备检修工作具有重要意义。
二 GW16型高压隔离开关工作原理
GW16系列隔离开关的运动过程是由两部分运动复合而成的，即下导电管（以及相应的附件）完成的折叠运动和上导电管完成的夹紧运动[3]。
折叠运动：由机构驱动旋转瓷瓶作水平转动，与旋转瓷瓶相连的一对伞齿轮带动一个轴向的齿轮做旋转运动，然后带动平面双四连杆运动，从而使下导电管顺时针转动合闸，逆时针转动分闸；由于调整螺杆装配与下导电管的铰接点不同，从而使与调整螺杆装配上端铰接的操作杆相对于下导电管作轴向位移，而操作杆的上端与齿条固定连接，这样齿条的移动便推动齿轮转动，从而使与齿轮轴固连的上导电管相对于下导电管作伸直（合闸）或折叠（分闸）运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最大限度地平衡隔离开关的重力矩，以利于隔离开关的运动。
夹紧运动：隔离开关由分闸位置向合闸方向运动的过程中，并在接近合闸位置（快要伸直）时，滚轮开始与齿轮箱上的斜面接触，并沿着斜面继续运动。与滚轮相联的顶杆便克服复位弹簧的反作用力向前推移， 同时动触头座内的对称式滑块增力机构把顶杆的推移运动转换成触指的相对钳夹运动。当静触杆被夹住后，滚轮继续沿斜面上移3～5mm，直至完全合闸，此时夹紧弹簧的力已作用在顶杆上。在这个过程中，由于顶杆被设计成推压柔性杆，故原已预压缩的夹紧弹簧被第二次压缩，并作用在顶杆上，使得顶杆获得一个稳定的推力，从而使触指对静触杆保持一个可靠不变的夹紧力。当隔离开关开始分闸时，滚轮沿斜面向外运动，直到脱离斜面。此时，在复位弹簧的作用下，顶杆带动触指张开呈“V”形。在此过程中顶杆总的移动量包括两部分，一部分用于使动触片合拢，另一部分使夹紧弹簧产生二次压缩（即夹紧运动）。
龙源期刊网
隔离开关触头发热常见原因及相应的防范处理措施
作者：陈明旭 张军达
来源：《中国科技博览》2013年第37期
关键词：隔离开关；触头发热；接触电阻；防范措施；处理措施
中图分类号：TM564.1
摘要：隔离开关触头发热现象在变电所现场普遍存在，严重影响着变电设备的安全、稳定运行。因而，对造成隔离开关触头发热的主要原因进行分析显得很有必要。笔者通过跟踪分析近几年本地区内的隔离开关运行检修情况，并借鉴其他相关资料，对触头发热原因进行了梳理总结，并提出了相应的事前防范措施和事后处理措施。
0 引言 龙源期刊网
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用。在变电所现场，其触头发热现象很普遍，从本地区变电设备运行管理部门反映的情况来看，有的甚至在60%的额定负荷下就会出现温升超出规定值，严重影响设备的安全运行和额定出力，如果不及时发现和处理就有可能造成用户停电、设备损坏等事故。通过统计本地区变电检修班组近5年7—9月的工作量发现，几乎每周都有2—3趟的发热处理消缺工作。而这些发热处理工作需要设备处于检修状态，有些需要线路检修，有些需要整段母线陪停，甚至有时需要主变停役。这不仅加大了运行操作人员的工作量，而且大大增加的停电次数和时间，造成负荷的损失，影响各种指标考核等。因而，对造成隔离开关触头发热的原因进行分析，并采取相应的有效措施做到防患于未燃，已成为隔离开关安全运行乃至整个电力系统安全运行的重要课题之一。本文通过统计分析总结，对造成隔离开关触头发热的主要原因进行分析梳理，并提出了相应的事前防范措施和事后处理措施。
1 隔离开关触头发热原因
1.1 由于自然环境、人为操作不当等因素引起触头接触电阻增大
科技信息 ０电力与能源０ ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ２００８年第２２期

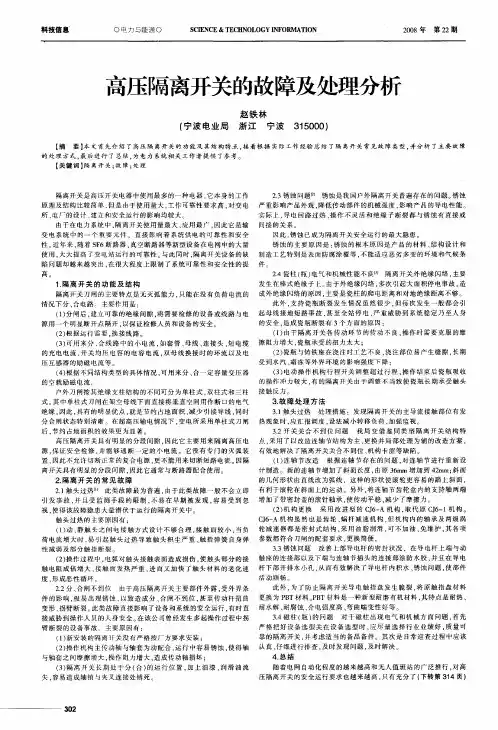

高压隔离开关的故障及处理分析
赵铁林
（宁波电业局浙江宁波３１５０００）
【摘要】本文首先介绍了高压隔离开关的功能及其结构特点，接着根据实际ｉｆ＿作经验总结了隔离开关常见故障类型，并分析了主要故障
的处理方式，最后进行了总结，为电力系统相关工作者提供了参考。
【关键词】隔离开关；故障；处理
隔离开关是高压开关电器中使用最多的一种电器，它本身的工作
原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电
所、电厂的设计、建立和安全运行的影响均较大。
由于在电力系统中．隔离开关使用量最大、应用最广，因此它是输
变电系统中的一个重要元件，直接影响着系统供电的可靠性和安全
性。近年来，随着ＳＦ６断路器、真空断路器等新型设备在电网中的大量
使用，大大提高了变电站运行的可靠性。与此同时，隔离开关设备的缺
陷问题却越来越突出，在很大程度上限制了系统可靠性和安全性的提
高。
１．隔离开关的功能及结构
隔离开关刀闸的主要特点是无灭弧能力．只能在没有负荷电流的
情况下分、合电路。主要作用是：
（１）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电
源用一个明显断开点隔开，以保证检修人员和设备的安全。
（２）根据运行需要，换接线路。
（３）可用来分、合线路中的小电流，如套管、母线、连接头、短电缆
的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电
压互感器的励磁电流等。
（４）根据不同结构类型的具体情况，可用来分、合一定容量变压器
的空载励磁电流。
户外刀闸按其绝缘支柱结构的不同可分为单柱式，双柱式和三柱
式。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气
绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线．同时
分合闸状态特别清晰。在超高压输电情况下。变电所采用单柱式刀闸
