竖井计算书

  • 格式：docx
  • 大小：54.05 KB
  • 文档页数：16

竖井计算书文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]目录1. 工程概况区间主要布置于位于龙阳大道底下。

龙阳大道道路现状道路宽度约42m，道路红线宽度为60m，道路两侧有3m的人行道，车流、人流较大；地面交通繁忙，管线众多，道路两侧建筑物密集，隧道施工对地面沉降控制要求高。

2. 地质条件2.1 地层描述：本次勘察揭露深度范围内，场地分布地层自上而下可分为以下几个单元层，各岩土层按不同岩性及工程性能分为若干亚层，其分布情况及工程地质特征描述如下：）（1-1）填土（Q ml4杂色，全线分布；在建筑物或拆迁场地多为建筑物垃圾或一般粘性土，在城市干道地表20～70cm厚为混凝土路面，其下由碎石、砂及粘性土组成，多为压实路基填土，堆积时间一般大于10年，层厚1.40～5.20m。

（6-1）粉质粘土（Q al）4褐黄色，褐灰色，稍湿，可塑状态，中压缩性；含氧化铁，铁锰质结核及少量高岭土，零星分布于（1-1）填土层之下的局部低洼地带，其一般厚度0～8.5m。

）（10-1）粉质粘土（Q al+pl2~3褐黄、褐红色，稍湿，可塑～硬塑状态、中偏低～低压缩性，含铁锰质结核及少量条带状高岭土；连续分布于勘区上部，其厚度4.15～11.60m，埋深4.0～8.4m。

）（10-2）粘土（Q al+pl2~3褐黄、褐红色、灰白色，稍湿，硬塑～坚硬状态、中偏低～低压缩性，含铁锰质结核及条带、网纹状高岭土或土团；局部夹薄层石英质碎石层，接近岩面断断续续见碎石土或粘土混碎石；连续分布于勘区中下部，其厚度5.4～26.6m，埋深5.5～13.8m。

（11-1a）含砂质粉质粘土（Q al+pl）2褐黄色，饱和，可塑～硬塑状态，中偏低压缩性；含砂量较高，局部或为砂混粘性土混砂或含粘性土细砂，局部含砾砂。

仅在勘区尾段靠近王家湾车站段有揭示，分布于王家湾古河道沉积物上层，揭示厚度3.8～10.7米不等，埋深29.8～35.50m。

）（11-1）含粘性土细砂（Q al+pl2褐黄色，饱和，中密～密实状态，低压缩性；含石英、长石，粘粒含量较高，局部或为粘性土混砂或含砂质粉质粘土。

仅在勘区尾段靠近王家湾车站段有揭示，分布于王家湾古河道沉积物上层，本站点揭示厚度大于12.6m。

）（12-2）碎、块石（Q dl2杂色，成分为石英砂岩碎、块石，浅部多充填角砾或混粘性土，密实。

个别钻孔揭示呈块石或大块滚石，或块径0.5m～数米的岩块堆积体(块石取芯饱和抗压强度241～277MPa)，底部揭示到破碎角砾、残坡积粘性土层（如SQJZ3-Ⅲ14-补10钻孔）；部分钻孔取芯断续出现3～10cm短柱、半圆状岩芯，或显示该地层块石含量高；多数块状岩芯表面或裂隙面可见铁质渲染痕迹或见泥膜渲染。

该层在隧道通过地段分布情况如下：右线隧道，右DK9+380（盾构位置）～右DK9+395，长度约15m（按左右线该层出露的情况估计，实际影响长度可能略有变化），相关钻孔依次为SQJZ3-Ⅲ14-补10、SQJz3-Ⅲ10-15、SQJZ3-Ⅲ14-补8，揭示碎、块石层顶高程+9.93～+4.2m，厚度4.4～14.3m。

左线隧道，左DK9+370（盾构位置）～左DK9+420，长度约50m，相关钻孔依次为SQJC3-Ⅲ10-7、SQJZ3-Ⅲ14-补01、SQJz3-Ⅲ14-补02、SQJz3-Ⅲ10-16、SQJz3-Ⅲ14-补03，揭示碎、块石层顶高程+14.89～+4.58m，厚度4.7～9.6m。

）（13）粘性土混砾石（Q el+dl2褐红色，密实状态，混砾砂及石英质角砾，砾石含量约15～25%；该层仅为SQJZ3-Ⅲ14-补10钻孔揭示，埋深27.2m，厚度3.4m。

（20c-1）强风化泥岩、泥质砂岩（S）褐黄色、瓦灰色，岩芯呈土柱状，粘土化作用明显，夹碎块、片块状硬质风化岩块；埋深14.5～45.0m，揭示厚度2.3～17.1米，靠王家湾古河道侧埋深大。

（20c-2）中风化泥岩、泥质砂岩（S）褐黄色、褐灰色，岩芯呈短柱状、碎块状，部分呈长柱状，薄至中厚层状；部分钻孔岩芯为砂质泥岩或泥质砂岩交互分布。

埋深16.8～51.8m，靠王家湾古河道侧埋深大。

（20d-1）强风化石英砂岩、砂岩（S）灰色，岩芯呈角砾状，易钻，采芯率约35%；该层仅为SQJZ3-Ⅲ14-补10钻孔揭示，埋深30.6m，厚度1.9m。

（20d-2）中风化石英砂岩、砂岩（S）灰色，浅红色，岩芯多呈3～10cm短柱、半圆状，少量10～20cm短柱、柱状，部分呈3～8cm碎块状；岩芯裂隙发育，较多裂隙面见铁质渲染痕迹，随深度增加岩芯裂隙侵染面相对减弱，取芯相对完整；钻探深度内岩芯采芯率55～70%，RQD约10%，岩体完整性差呈破碎岩体。

埋深15.0～32.5m，岩面起伏较大，于墨水湖北路路口至王家湾方向约70m带宽地段呈近东西向分布。

暗挖隧道基底主要位于10-2粘土层、12-2碎块石层。

地基土层为中压缩性-中偏低压缩性土。

2.2区间范围土层及其物理力学参数2.3场地地下水文（1）根据含水层的岩性、埋藏条件、地下水的赋存条件、水力特征，场区地下水类型可分为上层滞水、第四系松散层孔隙水、基岩裂隙水等。

上层滞水主要赋存于人工填土中，无统一自由水面，接受大气降水和供、排水管道渗漏水垂直下渗补给，水量有限。

第四系松散层孔隙水主要赋存于砂砾层中，为本场区主要含水层。

从场地地貌特征及含水层分布、地下水补给情况，第四系松散层孔隙水赋存于汉阳高阶地王家湾古河道，主要位于勘区线路尾段，靠近王家湾车站附近。

汉阳王家湾古河道沿王家湾～十里铺一带与本路线垂直呈条带状分布、基岩质V型河槽。

钻探揭示含水层为含粘性土细砂（含砂质粉质粘土）及其下的中粗砾砂、卵石层，含水层埋深30～40米，最大厚度大于40m，含水层顶面在路线右AK9+570～AK10+288分布宽度约700～800m，向南微倾。

据前期勘察资料该地下水具有承压性，其承压水位标高约17.49m。

基岩裂隙水主要赋存于基岩裂隙中，补给方式主要为上覆含水层的下渗补给，其水量及渗透性主要由基岩裂隙的密集程度及贯通性控制。

（2）地下水水质及腐蚀性评价：根据相邻工程水质分析结果判断，地下水对混凝土结构有微腐蚀性；对钢筋混凝土结构中的钢筋有微腐蚀性。

2.4、地震基本烈度及抗震设防烈度ⅡB。

2.5、场地土类型与建筑场地类别依据《铁路工程抗震设计规范》（GB50111-2006）进行场地土类型的判别，场区覆盖层中（10-1）层属中软土，（10-2）、（11-1）、（11-1a）层属中硬土。

根据各土层剪切波速测试分层统计结果及部分土层剪切波速经验值，依据《铁路工程抗震设计规范》（GB50111-2006）进行场地土类型的判别，场区覆盖层中（1-3）层属软弱土，（6-1）、（10-1）层属中软土，（10-2）、（11-1）、（11-1a）层属中硬土。

表2.5.1 场地类别划分标准3 施工竖井结构设计3.1结构形式本竖井采用倒挂井壁法施工，井壁支护结构采用350mm（500 mm）喷锚支护。

3.2结构计算图3-1 竖井剖面图竖井结构计算平面简图如下图所示。

图3-2 荷载平面计算简图3.2.1 断面1（取8.5m深平面）1）内力计算结果地面超载取20Kpa，工字钢型钢钢架竖向间距0.5m。

=0.5×【0.5×（8.5×10+20）+10*8.5】8.5m深侧压力静止土压力强度P=69kPa。

（按一榀钢架受力进行计算），取分项系数1.25进行内力组合。

型钢钢架采用工25b，内支撑采用工25b。

计算结果如下：图3-3-1 侧壁支护弯矩图图3-3-2 侧壁支护剪力图图3-3-3 侧壁支护轴力图2）型钢钢架强度验算设计值：M=60.71KN.m，V=124.1KN，N=139.1KN，安全系数1.11 输入数据1.1 基本信息计算目标:截面验算截面受力状态:复合受力状态材料名称:Q345材料抗拉强度(N/mm2):310.0材料抗剪强度(N/mm2):180.0轴心力N(kN):153.100剪切力Fx(kN):0.000剪切力Fy(kN):136.600弯矩Mx(kN-m):67.000弯矩My(kN-m):0.0001.2 截面信息截面类型:工字钢(GB706-88):xh=I25b(型号)截面抵抗矩Wx1(cm3): 423.000 Wx2(cm3): 423.000Wy1(cm3): 52.400 Wy2(cm3): 52.400截面塑性发展系数γx1: 1.05 γx2: 1.05γy1: 1.20 γy2: 1.20截面半面积矩Sx(cm3): 247.900 Sy1(cm3): 48.053 Sy2(cm3):44.928截面剪切面积Ax(cm2): 53.540 Ay(cm2): 53.540截面惯性矩Ix(cm4): 5280.000 Iy(cm4): 309.000截面附加参数参数名参数值xh: I25b(型号)-------------------------------------------------------------------------2 分析结果最大正应力σ:179.445(N/mm2)平均剪应力τ:25.514(N/mm2)Fx作用下的剪应力最大值τmax:0.000(N/mm2)Fy作用下的剪应力最大值τmax:64.135(N/mm2)注意：本程序计算未考虑合成剪力最大剪应力值|σ= 179.4|≤f = 310.0(N/mm2) |f / σ|=1.728 满足|τ= 64.1|≤fv= 180.0(N/mm2) |fv / τ|= 7.055 满足3）内支撑强度验算轴力设计值：N=287.4KN，安全系数1.11 输入数据1.1 基本输入数据构件材料特性材料名称:Q235构件截面的最大厚度:13.00(mm)设计强度:215.00(N/mm2)屈服强度:235.00(N/mm2)截面特性截面名称:工字钢(GB706-88):xh=I25b(型号)工字钢型号:I25b (型号)缀件类型:构件高度:3.550(m)容许强度安全系数:1.10容许稳定性安全系数:1.101.2 荷载信息恒载分项系数:1.00活载分项系数:1.00活载调整系数:1.00是否考虑自重:考虑轴向恒载标准值: 287.400(kN)轴向活载标准值: 0.000(kN)偏心距Ex: 0.0(cm)偏心距Ey: 0.0(cm)1.3 连接信息连接方式:普通连接截面是否被削弱:否1.4 端部约束信息X-Z平面内顶部约束类型:简支X-Z平面内底部约束类型:简支X-Z平面内计算长度系数:1.00Y-Z平面内顶部约束类型:简支Y-Z平面内底部约束类型:简支Y-Z平面内计算长度系数:1.002 中间结果2.1 截面几何特性面积:53.54(cm2)惯性矩Ix:5280.00(cm4)抵抗矩Wx:423.00(cm3)回转半径ix:9.94(cm)惯性矩Iy:309.00(cm4)抵抗矩Wy:52.40(cm3)回转半径iy:2.40(cm)塑性发展系数γx1:1.05塑性发展系数γy1:1.20塑性发展系数γx2:1.05塑性发展系数γy2:1.202.2 材料特性抗拉强度:215.00(N/mm2)抗压强度:215.00(N/mm2)抗弯强度:215.00(N/mm2)抗剪强度:125.00(N/mm2)屈服强度:235.00(N/mm2)密度:785.00(kg/m3)2.3 稳定信息绕X轴弯曲:长细比:λx=35.71轴心受压构件截面分类（按受压特性）: a类轴心受压整体稳定系数: φx=0.951最小稳定性安全系数: 3.81最大稳定性安全系数: 3.81最小稳定性安全系数对应的截面到构件顶端的距离: 3.550(m)最大稳定性安全系数对应的截面到构件顶端的距离: 0.000(m)绕X轴最不利位置稳定应力按《钢结构规范》公式绕Y轴弯曲:长细比:λy=147.92轴心受压构件截面分类（按受压特性）: b类轴心受压整体稳定系数: φy=0.315最小稳定性安全系数: 1.26最大稳定性安全系数: 1.26最小稳定性安全系数对应的截面到构件顶端的距离: 3.550(m)最大稳定性安全系数对应的截面到构件顶端的距离: 0.000(m)绕X轴最不利位置稳定应力按《钢结构规范》公式2.4 强度信息最大强度安全系数: 4.01最小强度安全系数: 4.00最大强度安全系数对应的截面到构件顶端的距离: 0.000(m)最小强度安全系数对应的截面到构件顶端的距离: 3.550(m)计算荷载: 287.55kN受力状态:轴压最不利位置强度应力按《钢结构规范》公式3 分析结果构件安全状态: 稳定满足要求，强度满足要求。

合集下载

井道操作平台计算书_

井道操作平台计算书_

井道操作平台计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-20034、《混凝土结构设计规范》GB50010-2010一、基本参数井道横向内空B(mm) 2300 井道纵向内空L(mm) 2200 架体总高度H(m) 18 横向立杆排数n 1 2 横向立杆排数n 2 3 立杆步距h(m) 1500 立杆纵距l a (mm) 800 立杆横距l b (mm)1700 脚手板底小梁布置方式 平行纵向 每横向间距内附加小梁根数n 0脚手架基础位置 搁置型钢梁 搁置型钢梁截面类型 16号工字钢 搁置型钢梁方向 沿纵向 双立杆计算方法按构造要求设计双立杆计算高度(m)18二、荷载设计脚手板自重标准值G j (kN/m 2) 0.35 脚手板铺设方式 5步1设附加小梁自重标准值G c （kN/m ） 0.031 每米立杆承受结构自重标准值（kN/m ） 0.135 施工荷载标准值Q 1k （kN/m 2） 2 施工荷载同时作业层数n zj 1 操作平台上集中力标准值F 1（kN ） 1 地区贵州毕节 安全网设置 全封闭 基本风压ω0(kN/m 2)0.2 风荷载体型系数μs0 风压高度变化系数μz (单立杆稳定性)1风荷载标准值ωk (kN/m 2)(单立杆稳定性)平面图剖面图1剖面图2三、小梁验算b1bl b/(n+1)/2]×1=max[1.7/(0+1),(2.3-(2-1)×1.7)/2+ 1.7/(0+1)/2]×1=1.7m2 承载能力极限状态小梁所受荷载：q=1.2×[G c+G j×S/1]+1.4×Q1k×S/1=1.2×[0.031+0.35×1.7/1]+1.4×2×1.7/1=5.511kN/m 小梁所受集中力设计值：F=1.4F1=1.4×1=1.4kN正常使用极限状态小梁所受荷载：q'=G c+G j×S/1+Q1k×S/1=0.031+0.35×1.7/1+2×1.7/1=4.026kN/m 计算简图如下：1、抗弯验算弯矩图一(kN·m)M max=0.422kN·mσ=M max/W=0.422×106/4250=99.266N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算剪力图一(N/mm2)V=3.122kNτmax=2V max/A=2×3.122×1000/398＝15.687N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算挠度图一(mm)V max=0.603mm≤[ν]＝min[l a/150，10]＝min[800/150，10]＝5.333mm 满足要求！4、支座反力计算有集中荷载作用下：承载能力极限状态R max=5.544kN正常使用极限状态R max'=4.034kN无集中荷载作用下：承载能力极限状态R max=4.581kN正常使用极限状态R max'=3.347kN四、水平钢管验算承载能力极限状态q=1.2×0.031=0.037kN/m正常使用极限状态q'=0.031kN/m1、抗弯验算计算简图如下：弯矩图一(kN·m) σ=M max/W=0.012×106/4250=2.754N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算挠度图一(mm)νmax＝0.137mm≤[ν]＝min[l b/150，10]＝min[1700/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=5.586kN五、扣件抗滑承载力验算R max＝5.586kN≤R c=k c×8=0.85×8=6.8kN满足要求！六、荷载计算1、立杆静荷载计算1、立杆承受的结构自重标准值N G1k单立杆N G1k=(g k+(1+n) ×l a×G c/h/5)×H=(0.135+(1+0)×0.8×0.031/1.5/5)×18=2.49kN 2、脚手板的自重标准值N G2k1单立杆N G2k1=(H/h+1)×B/2×l a×G j/5=(18/1.5+1)×2.3/2×0.8×0.35/5=0.837kN3、立杆自重标准值N Gk总计单立杆单立杆N Gk=N G1k+N G2k1=2.49+0.837=3.327kN4、立杆施工活荷载计算N Q1k=B/2×l a×(n zj×Q1k)+F1=2.3/2×0.8×(1×2)+1=2.84kN2、组合风荷载作用下立杆轴向力单立杆N单=1.2×N Gk+0.9×1.4×N Q1k=1.2×3.327+0.9×1.4×2.84=7.57kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×2.017×1.5=3.026m长细比λ=l0/i=3.026×103/16=189.094≤[λ]=250满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×2.017×1.5=3.494m长细比λ=l0/i=3.494×103/16=218.403由λ查表得到立杆的稳定系数φ=0.1752、立杆稳定性验算不组合风荷载作用单立杆N单=1.2×N Gk+1×1.4×N Q1k=1.2×3.327+1×1.4×2.84=7.968kN σ＝N/(φA)＝7968.064/(0.175×398)=114.401N/mm2≤[f]＝205N/mm2 满足要求！组合风荷载作用单立杆N单=1.2×N Gk+0.9×1.4×N Q1k=1.2×3.327+0.9×1.4×2.84=7.57kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0×0.8×1.52/10=0kN·mσ=N/(φA)+ M w/W=7570.464/(0.175×398)+0/4250=108.693N/mm2≤[f]=205N/mm2 满足要求！3、立杆底部轴力标准值计算恒载标准值F G=3.327kN，活载标准值F Q=2.84kN八、搁置型钢梁计算将立杆在型钢梁上的位置，以及立杆承受恒载标准值F G和活载标准值F Q等参数代入到搁置主梁模块验算型钢梁！电梯井道搁置工字钢主梁验算计算书计算依据：1、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20102、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-2010一、基本参数平面图立面图三、主梁验算q'=g k=0.169=0.169kN/m第1排：F'1=F1'/n z=6.167/1=6.167kN 第2排：F'2=F2'/n z=6.167/1=6.167kN 第3排：F'3=F3'/n z=6.167/1=6.167kN 荷载设计值：q=1.2×g k=1.2×0.169=0.203kN/m第1排：F1=F1/n z=10.9/1=10.9kN第2排：F2=F2/n z=10.9/1=10.9kN第3排：F3=F3/n z=10.9/1=10.9kN1、强度验算弯矩图(kN·m)σmax=M max/W=9.377×106/102000=91.934N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=16.57×1000×[80×1402-(80-5.5)×121.82]/(8×7120000×5.5 )=24.477N/mm2τmax=24.477N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=1.71mm≤[ν]=l/250=2200/250=8.8mm符合要求！4、支座反力计算设计值：R1=16.57kN,R2=16.57kN四、主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。

竖井井架设计和验算精品

竖井井架设计和验算精品

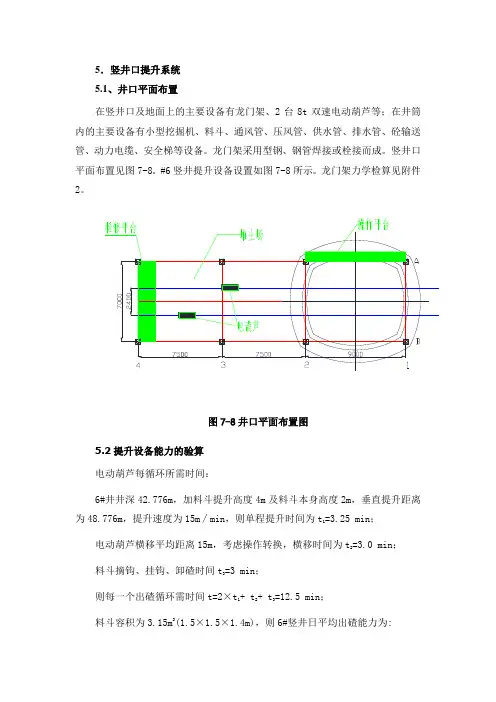

5．竖井口提升系统5.1、井口平面布置在竖井口及地面上的主要设备有龙门架、2台8t双速电动葫芦等；在井筒内的主要设备有小型挖掘机、料斗、通风管、压风管、供水管、排水管、砼输送管、动力电缆、安全梯等设备。
