10kV配电网中性点接地

  • 格式：doc
  • 大小：426.00 KB
  • 文档页数：39

XXXX学院毕业设计论文 1 目 录 摘 要............................................................ I 第1章 绪 论................................................... - 1 - 1.1本课题的研究意义 ........................................ - 1 - 1.2课题现状 ................................................ - 2 - 1.3课题的设计要求 .......................................... - 4 - 1.4课题实现的内容 .......................................... - 5 - 第2章 电力系统中性点运行方式 .................................. - 6 - 2.1中性点运行方式 .......................................... - 6 - 2.2中性点非直接接地系统单相接地电容电流的计算 .............. - 9 - 2.3消弧线圈的选择 ......................................... - 10 - 2.4中性点直接接地系统接地点的选择 ......................... - 12 - 第3章 电力系统中性点的接地方式 ............................... - 14 - 3.1中性点不接地系统 ....................................... - 14 - 3.2中性点经消弧线圈接地系统 ............................... - 16 - 3.3中性点经自动跟踪补偿消弧线圈接地方式 ................... - 18 - 3.4中性点直接接地系统 ..................................... - 18 - 3.5各种接地方式的比较 ..................................... - 19 - 3.6小 结 .................................................. - 20 - 第4章 对某电网10kV系统中性点接地方式进行分析 ................ - 22 - 4.1某电网10kV系统中性点接地方式 .......................... - 22 - 4.2某电网10kV系统中性点经小电阻接地方式改造 .............. - 23 - 4.3某电网10kV系统中性点经消弧线圈接地方式 ................ - 25 - 第5章 MATLAB仿真模型的构建及仿真 ............................ - 28 - 5.1 MATLAB及电力系统仿真工具箱的简介 ...................... - 28 - 5.2 模型的搭建............................................. - 28 - 5.3中性点经消弧线圈接地的单相故障仿真 ..................... - 30 - 5.4中性点经小电阻接地的单相故障仿真 ....................... - 31 - 总 结....................................................... - 33 - XXXX学院毕业设计论文 2 致 谢....................................................... - 34 - 参考文献....................................................... - 35 - XXXX学院毕业设计论文

I 摘 要 电力系统中性点接地方式是一个综合性的技术问题，它是防止系统事故的一项重要应用技术，与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等密切相关。在电力系统中， 发电机和变压器的中性点是否接地运行，涉及技术、经济、安全等多个方面，是一个综合性的问题。 如何合理选择中低压电网中性点接地方式，关系到电网的安全运行，以及供电的可靠性，本文就电网的中性点接地方式进行了分析和探讨。 本论文主要针对10kV配电网中性点接地运行方式的选择问题进行研究.论文首先针对10kV配电网中性点接地运行方式进行分析,比较不同运行方式的特点,然后通过介绍某电网10kV系统中性点接地方式的应用，对10kV系统中性点接地的基本概念、设计思想进行分析和研究。讨论了小电流接地的作用及相应弊端，对今后的进一步工作提供了依据和思路。介绍分析了某区配电网系统的中性点接地方式和运行实际,得出使用的配电网采用消弧线圈配小电流接地选择保护效果较好。

关键词：电力系统 10kV系统中性点接地 消弧线圈 小电流接地 接地方式 XXXX学院毕业设计论文

II Abstract Power system neutral grounding is a comprehensive technical problems, it is to prevent a major accident system applied technology, and system reliability, personal safety, safety equipment, insulation, over-voltage protection, relay Protection, communications interference and grounding devices, closely related. In the power system, generators and transformers in the neutral ground operation, involving technical, economic, security, etc., is a comprehensive problem. How to choose low-voltage power grid in the neutral grounding, related to the safe operation of power grids, and the reliability of electricity supply, the paper on the grid neutral grounding approach to the analysis and discussion. This paper for 10 kV distribution network neutral ground operation mode of choice for research. Papers for the first 10 kV distribution network neutral ground operation mode analysis to compare the characteristics of different operating mode, and then passed on a 10 kV power grid system neutral Grounding the application of the 10 kV system neutral grounding of the basic concepts of design ideas for analysis and research. Discussed the current grounding the role of small and the corresponding disadvantages in the future provide a basis for further work and ideas. Introduction of a particular area of the distribution network system neutral grounding and operation of reality, that the use of the distribution network by Petersen coil with the protection of small current grounding choose better-performing. Key words: power system ；the grounded neutral system of 10 kV power network；arc suppression coil；Small resister neutral grounding；Grounding modelXXXX学院毕业设计论文 - 1 - 第1章 绪 论 1.1本课题的研究意义 本课题对小电流接地系统现状和发展方向进行深入了解，熟悉和学习相关新型中性点接地方式的运用。电力系统规模的扩大和现代化水平的提高，对变电站监控和保护系统的可靠性、安全性、经济性和可用性的要求越来越高，20世纪70年代以来，世界上各主要工业化国家，如美、日、英、法、德、瑞典等都开展将变电站监控和保护综合在一起的研究，也就是国内统称的变电站综合自动化。目前该技术经过20多年的发展已进入推广应用阶段，国内的研究开发工作从80年代后期开始，并迅速得到发展。促使变电站综合自动化技术迅速推广和应用的原因主要有三点：常规变电站二次系统存在诸多缺陷；电力系统对变电站保护、监控等提出了更高的要求；新技术的迅速发展为其奠定了技术基础。 由于电网中性点经电阻和经消弧线圈接地各具特点，特别是自动跟踪补偿消弧线圈的出现，使得这两种接地方式成为目前我国中压配电网中性点接地方式选择的焦点。有些地区在技术经济上未作全面分析比较，不结合当地实际情况，盲目地采用不适当的中性点接地方式，使得电网弧光接地和谐振接地过电压引起的故障还时有发生，特别是在限制过电压、补偿电网单相接地电容电流以及继电保护等方面还存在问题。这对电网的安全、可靠运行带来很大影响。且过去对10kV电网中性点接地方式地研究大都局限于某一方面的问题。因此，对中性点接地方式进行系统深入地研究是十分必要的。 论文就国内10kV电网中性点经消弧线圈接地方式对过电压的抑制进行了研究。近年来随着全国改革开放力度的加大，经济获得了蓬勃的发展，城区建设日新月异，负荷需求也越来越大，为适应发展要求，本论文所研究的10kV电网中性点接地方式对过电压的抑制具有重要的学术意义和实际工程应用价值。通过毕业设计，着重综合运用所学的《供配电系统》、《电力系统继电保护原理》等课程的理论知识，对前段所学知识进行检验。

合集下载

10kV配电系统接地方式浅析

10kV配电系统接地方式浅析

10kV配电系统接地方式浅析摘要：10kV配电系统接地方式对配电系统的可靠运行有着重要的意义，是配电系统发展过程中不可避免的问题。

当前，对配电系统接地方式有着不同的看法，本文针对不同接地方式对配电系统的影响的阐述，根据不同接地方式的特点，结合10kV配电系统的线路的不同组织方式，探讨不同10kV系统接地方式。

关键词：接地方式；中性点不接地系统；消弧线圈接地；小电阻接地一、引言配电系统在电力系统中占据着重要的地位，过去，由于配电网比较小，电容电流不大，配电网采用中性电绝缘系统是比较合适的。

近几年，城市配电系统网络的不断发展和壮大，配电系统中大量采用电缆化、绝缘线和中压环网设备，中压网络用户迅速增加，配电网络的密度快速提高，导致了配电系统的电容电流急剧增加，再采用中性点不接地方式的接地模式已经不能满足当前需要，逐步向采用消弧线圈补偿接地和小电阻接地方式过渡，但是，不同的地区，不同的网络对接地方时的要求也不尽相同，本文根据不同配电系统情况提出不同的接地方式，以达到最优化的目的。

二、10kV配电系统接地方式1、中性点不接地系统中性点不接地的配电网如果三相电源电压是对称的，则电源中性点的电位为零，但是由于架空线排列不对称等原因，使各相对地导纳不相等，则中性点将会产生位移电压。

一般情况位移电压是比较低的，对运行的影响不大。

当中性点不接地的配电网发生单相接地故障时，非故障的二相对地电压将升高，由于线电压仍保持不变，故对用户供电影响不大。

实践表明，单相接地时，当接地电流大于10A时，有可能产生不稳定的间歇性电弧，随着间歇性电弧的产生将引起幅值较高的弧光接地过电压，对设备有较大威胁，同时当接地电流较大时，接地点电弧不易熄灭，对故障的消除不利。

由于中性点不接地配电网的单相接地是可以继续向用户供电，对用户的影响小，同时接地电流很小，对邻近通信线路、信号系统的干扰小，这是这种接地方式的一个优点。

2、中性点经消弧线圈接地方式中性点接有消弧线圈的配电网络，当发生单相接地时，可形成与接地电流大小接近但方向相反的感性电流以补偿容性电流，从而使接地电流变得很小，同时可以减小故障相电压的恢复速度从而减小电弧重燃的可能性。

电力系统中性点接地

电力系统中性点接地


8
中性点直接接地系统
中性点直接接地系统的优点：发生单相接地时，其它两相 完好对地电压不升高，因此可降低绝缘费用。 缺点：发生单相接地短路时，短路电流大，要迅速切除故 障部分，从而使供电可靠性差
9
中性点经消弧线圈接地
中性点不接地三相系统在发生单相接地故障时 虽还可以继续供电，但在单相接地故障电流较大， 如35kV系统大于10A，10kV系统大于30A时，就无 法继续供电。为了克服这个缺陷，便出现了经消弧 线圈接地的方式。在35kV电网系统中，广泛采用了 中性点经消弧线圈接地的方式
低压变压器电阻柜(8个)，电阻：45Ω-135Ω
高压变压器电阻柜(2个)，电阻：13.18Ω 透平发电机电阻柜(2个)，电阻：30.3Ω
HULL采用高阻接地，共6个接地电阻柜：
高压变压器电阻柜(4个)，电阻 ：900Ω Essential发电机电阻柜(2个)，电阻：1500Ω
14
Topside接地电阻柜外观
15
HULL接地电阻柜外观
16
蓬勃接地电阻柜介绍
蓬勃接地电阻柜采用上海新上阻的GZ型接地电阻器，用于 联接变压器和发电机与大地之间的一种保护型电器。当电力系 统出现故障时，配电系统中性点将偏移，中性点通过电阻接地 限制了故障电流，使电力系统有时间进行检测，诊断保护和切 换，避免设备损坏。
17
蓬勃接地电阻柜介绍
电力系统中性点接地
潘峰
电力系统接地
出于不同的目的，将电气装置中某一部位经接地线和接地体 与大地作良好的电气连接，称为接地。 根据接地的目的不同，分为工作接地和保护接地。 工作接地是指为运行需要而将电力系统或设备的某一点接地。 如：变压器中性点直接接地或经消弧线圈接地、避雷器接地等 都属于工作接地。 保护接地是指为防止人身触电事故而将电气设备的某一点接 地。如将电气设备的金属外壳接地、互感器二次线圈接地等。
中性点经小电阻接地系统应用及保护配置研探

中性点经小电阻接地系统应用及保护配置研探

中性点经小电阻接地系统应用及保护配置研探摘要：阐述在城市10KV配电网中性点经小电阻接地系统中，对中性点小电阻值的选择以及单相接地故障电流对继电保护装置配置的影响进行具体分析，验证中性点经小电阻接地系统采用零序保护投入使用的必要性和可行性。

关键词：中性点小电阻；继电保护配置；零序保护引言：由于城市电网规模不断地扩建和延伸，而且受城区规划、环保和场地等条件制约，城市配电网开始采用以电缆出线为主、架空出线为辅的电网结构模式，这样一来，lOkV系统单相对地电容电流就大幅度地增加了。

当系统发生单相接地时，接地相的接地电流是非故障相对地电容电流之和，当电容电流超过1OA，此时接地电弧不能可靠熄灭，就会产生弧光接地过电压，而且持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路等严重后果。

因此，为了增强配网系统安全性，使用中性点经小电阻接地系统，当发生单相接地故障后，由零序保护动作，切断故障，保护电缆线路处理对策是十分必要的。

1.中性点小电阻值的选择在中性点小电阻接地系统中，通过在回路中串联小电阻形成通路，能够泄放熄弧后半波的能量，使中性点电位降低，故障相的恢复电压上升速度也减慢，减少电弧重燃的可能性，抑制电网过电压的幅值，保证了电网的安全。

中性点电阻阻值的合理选取涉及到系统的过电压水平、继电保护的整定、中性点电阻的热容量、对通讯的干扰以及人身安全等许多问题，是一个需要综合考虑的问题[1]。

目前在对城市lOkV配电系统的中性点经小电阻接地方式的确定上，有采用传统方法进行，即从系统发生单相接地故障的情况入手，不断改变中性点接地电阻值，对系统的稳态和暂态两方面进行计算，比较随之改变的单相接地故障电流值、单相接地故障健全相电压值及弧光接地过电压值、铁磁谐振过电压值等等，然后按照规程规定值和继电保护等方面的约束值进行综合比较，最终得出较合适的接地电阻值；还有根据将系统单相短路电流限制在一定值以下,同时考虑到满足继电保护的选择性和灵敏度的要求来确定(关于接地电阻的阻值,上海供电公司规定,将接地电流的值控制在 1 000 ~ 2 000 A 来选择；而北京供电公司规定,阻值为10Ω , 接地电流在 400 ~ 500 A 之间). 虽然这种中性点运行方式在发生单相接地时将跳闸, 但是,由于绝缘要求低, 减少了投资，因此,逐渐被广泛采用。

10 kV配电网中性点接地方式的选择

10 kV配电网中性点接地方式的选择

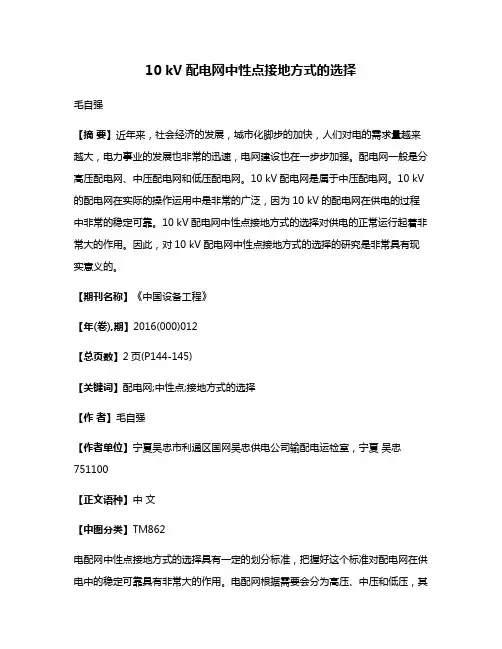

10 kV配电网中性点接地方式的选择毛自强【摘要】近年来，社会经济的发展，城市化脚步的加快，人们对电的需求量越来越大，电力事业的发展也非常的迅速，电网建设也在一步步加强。

配电网一般是分高压配电网、中压配电网和低压配电网。

10 kV配电网是属于中压配电网。

10 kV 的配电网在实际的操作运用中是非常的广泛，因为10 kV的配电网在供电的过程中非常的稳定可靠。

10 kV配电网中性点接地方式的选择对供电的正常运行起着非常大的作用。

因此，对10 kV配电网中性点接地方式的选择的研究是非常具有现实意义的。

【期刊名称】《中国设备工程》【年(卷),期】2016(000)012【总页数】2页(P144-145)【关键词】配电网;中性点;接地方式的选择【作者】毛自强【作者单位】宁夏吴忠市利通区国网吴忠供电公司输配电运检室，宁夏吴忠751100【正文语种】中文【中图分类】TM862电配网中性点接地方式的选择具有一定的划分标准，把握好这个标准对配电网在供电中的稳定可靠具有非常大的作用。

电配网根据需要会分为高压、中压和低压，其中10 kV的电配网属于中压，中压的配电网在运用中供电范围比较广而且用户比较多，对人们生活的影响是非常大的。

人们的生活越来越离不开电的存在了，供电的稳定性是保证配电网能够长久供电的必须前提。

10 kV配电网中性点接地方式的选择受很多因素的限制，例如电气设备、绝缘的水平和继电保护等。

因此，选择好10 kV配电网中性点接地方式是非常重要的。

随着电力发展的不断颈部，供电任务也是非常的重要。

在配电网中性点接地方式的工作中是一个复杂的过程，需要从国家的地域特点，电网结构等方面去考虑，选择合适的接地方式是保证人身安全和减少通信干扰的有效途径。

也可以减少在经济方面的损失。

（1）经济标准。

影响中性点接地方式的重要因素之一是经济因素，电压等级和输变电设备的投入费用是成正比的，电压等级越低，输变电设备的绝缘的投入费用也就越低，反之，则会越高。
