电气蓄电池安装施工工法

蓄电池屏安装施工方案

一、安装前准备

1、确认现场环境符合蓄电池安装条件

在进行蓄电池安装前，仔细检查安装现场环境，确保其符合蓄电池安装的基本要求。

温度和通风：确保安装环境的温度和通风符合蓄电池的工作标准。避免将蓄电池安装在过热或过冷的环境中，同时确保有足够的通风，防止蓄电池过热。

湿度和防水：防止蓄电池与水或潮湿环境接触。确保安装地点不易积水，并采取防水措施，以防蓄电池受潮影响其性能。

安全距离：确保蓄电池的安装位置与其他设备或物体之间有足够的安全距离，以便维护和散热。

避免有害气体：确保安装环境没有腐蚀性或有害气体的存在，以防止对蓄电池产生不利影响。

2、确保所有相关材料、工具和设备已准备就绪

在开始安装前，确保所有所需的材料、工具和设备已经准备好，并且符合安全和规范的要求。

蓄电池及其配件：检查所有蓄电池及其相关配件的数量和规格是否与工程设计一致。

工具：准备好适当的工具，如扳手、螺丝刀、电缆剥离工具、电池端子扭矩工具等，以确保安装过程中的效率和准确性。

安全装备：提供必要的安全装备，包括手套、护目镜等，以确保工作人员在安装过程中的安全。

电缆和接线材料：确保所使用的电缆和接线材料符合规范，并具备足够的容量和耐久性。

标识和警示标志：提前准备好必要的标识和警示标志，确保施工现场有明显的安全提示。

二、安全措施

1、确保工作人员佩戴适当的安全装备，包括手套和护目镜

所有参与安装工作的人员必须佩戴符合标准的安全装备，包括但不限于工作手套和护目镜。

工作手套：使用抗化学腐蚀的手套，以防止与电解液或其他腐蚀性物质接触。手套应保持干燥，以确保良好的绝缘性能。

护目镜：所有工作人员都应佩戴护目镜，以防止意外溅洒物质进入眼睛，特别是在处理蓄电池液体时。

2、施工现场应设置明显的安全警示标志

在施工现场的显著位置设置明确的安全警示标志，以提醒所有人员注意安全事项。

高压警示：在蓄电池安装区域设置高压警示标志，确保人员意识到可能存在高电压危险。

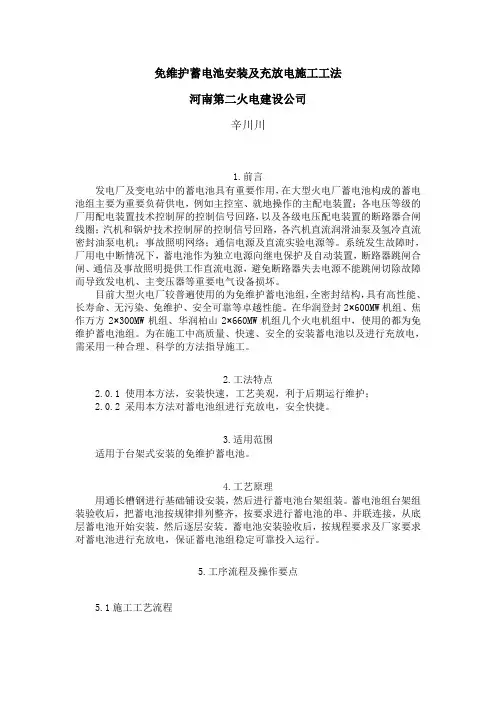

免维护蓄电池安装及充放电施工工法

河南第二火电建设公司

辛川川

1.前言

发电厂及变电站中的蓄电池具有重要作用，在大型火电厂蓄电池构成的蓄电池组主要为重要负荷供电，例如主控室、就地操作的主配电装置；各电压等级的厂用配电装置技术控制屏的控制信号回路，以及各级电压配电装置的断路器合闸线圈；汽机和锅炉技术控制屏的控制信号回路，各汽机直流润滑油泵及氢冷直流密封油泵电机；事故照明网络；通信电源及直流实验电源等。系统发生故障时，厂用电中断情况下，蓄电池作为独立电源向继电保护及自动装置，断路器跳闸合闸、通信及事故照明提供工作直流电源，避免断路器失去电源不能跳闸切除故障而导致发电机、主变压器等重要电气设备损坏。

目前大型火电厂较普遍使用的为免维护蓄电池组，全密封结构，具有高性能、长寿命、无污染、免维护、安全可靠等卓越性能。在华润登封2×600MW机组、焦作万方2×300MW机组、华润柏山2×660MW机组几个火电机组中，使用的都为免维护蓄电池组。为在施工中高质量、快速、安全的安装蓄电池以及进行充放电，需采用一种合理、科学的方法指导施工。

2.工法特点

2.0.1 使用本方法，安装快速，工艺美观，利于后期运行维护；

2.0.2 采用本方法对蓄电池组进行充放电，安全快捷。

3.适用范围

适用于台架式安装的免维护蓄电池。

4.工艺原理

用通长槽钢进行基础铺设安装，然后进行蓄电池台架组装。蓄电池组台架组装验收后，把蓄电池按规律排列整齐，按要求进行蓄电池的串、并联连接，从底层蓄电池开始安装，然后逐层安装。蓄电池安装验收后，按规程要求及厂家要求对蓄电池进行充放电，保证蓄电池组稳定可靠投入运行。

5.工序流程及操作要点

5.1施工工艺流程

审查厂家及设计院图纸

检查土建施工是否达到安装条件

施工前安全、技术交底

开箱检查、清点设备．测量单体电压 写出设备缺陷报告单 土建施工完毕、验收合格

安放蓄电池台架槽钢基础

搬运、摆放蓄电池

蓄电池安装施工工法

1. 施工准备

1.1 主要工器具、量具及防护用品

1.1.1 防震架安装：电焊机 电锤 水平仪、米尺、手锤、活口扳手

1.1.2 蓄电池安装：拖拉机、铲车、撬棍、小拖车、活口扳手、米尺、万用表、倒链（1t）

1.1.3 蓄电池充放电：塑料大桶、塑料手提桶、漏斗、勺子、塑料大盆、比重计、温度计、万用表、放电电阻

1.1.4 防护用品：耐酸工作服、耐酸胶靴、耐酸长筒手套、防护眼镜、工作帽、手巾、口罩、灭火器、小苏打

2. 施工步骤

2.1 防震架安装

2.1.1 施工前的准备工作

a) 在施工前，施工人员首先要熟悉设计图纸及厂家说明书，并进行安全和施工交底。

b) 土建移交蓄电池室，达到防震架安装条件。

c) 检查工器具是否齐全，检查工器具均应达到安规标准，禁止使用不合格的工器具。

d) 蓄电池室门口与直流配电室应有足够的灭火器。

2.1.2 防震架安装

根据图纸的具体尺寸安装防震架，先将防震架组装好，放到台子上，标出固定的位置，再移下防震架。

用水平仪测出每个固定点的具体标高，找出最高点，用膨胀螺栓固定好最高处的固定点，以此固定点为基准固定好其余的各个固定点。

2.1.3 移交土建，防震架验收合格后，移交土建贴耐酸瓷砖。

2.2 蓄电池安装

2.2.1 蓄电池安装前应具备的条件及必要的准备工作

a) 蓄电池室应有充足的照明，水源、通风等设施，且内部装饰已完工。 b) 蓄电池应备有清水及小苏打水，并明显标示。

c) 道路畅通。

d) 土建移交手续齐全。

e) 做一个门形架作为蓄电池就位的临时起吊设施。宽：1700mm。高：2200mm。承载重量：300kg以上。

2.2.2 蓄电池运输

用铲车将蓄电池装上拖拉机，封车运至现场，再用铲车将蓄电池卸至小拖车上，运至蓄电池室内。

2.2.3 开箱

a) 施工人员用撬棍打开包装箱，注意撬棍的着力点及用力方向，不可损伤蓄电池。打开包装箱后，检查蓄电池的备件、连板、耐酸连接螺栓、合格证是否齐全。蓄电池外壳、内部极板是否有裂纹、变形。检查蓄电池极性是否符合设计要求，液面合乎要求。

蓄电池更换施工方案

蓄电池更换施工方案

一、前期准备工作：

1. 组织项目团队，明确项目目标和需求。

2. 确定项目所需材料和设备，包括新电池、电池支架、电缆等。

3. 对现有电池进行检测和评估，确定更换的必要性和时机。

4. 制定施工计划，安排工作人员和时间。

二、施工步骤：

1. 断电：首先，切断与电池相关的电源，确保施工安全。

2. 卸下旧电池：使用专业工具将电缆和电池支架与旧电池分离，并小心地将旧电池取出。

3. 清洁工作：将电池支架和周围的电路进行清洁，确保新电池的安装环境干净整洁。

4. 新电池安装：将新电池放置在电池支架上，确保电池与支架紧密连接，并使用特殊工具装配电池连接器。

5. 连接电缆：将电缆连接到新电池上，确保连接牢固，不会松动或脱落。

6. 上电测试：重新连接电源，进行电池的上电测试，确保电池正常工作，并能够正确供电。

7. 验收：进行电池更换的验收工作，包括电池的运行状态和性能测试。

三、注意事项：

1. 安全第一：在施工过程中，要注意安全措施，佩戴好所需的防护装备，确保人员的人身安全。 2. 环境保护：在施工过程中，要注意环境保护，将旧电池妥善处理，不随意丢弃，以免对环境造成污染。

3. 施工顺序：按照施工步骤进行工作，确保每一步骤都正确完成。

4. 专业技术：施工人员应具备相关专业知识和技术，熟悉电池更换的流程和要求。

5. 设备维护：在更换完电池后，应对设备进行维护，确保其正常运行和使用寿命。

通过以上方案，我们可以顺利、高效地完成蓄电池更换的施工工作。这将有助于保证电池的正常工作，提高设备的使用寿命，同时减少意外事件的发生。在施工过程中，我们将严格遵守相关规定和标准，确保工作质量和安全。同时，我们也将加强团队的沟通和协作，确保项目进展顺利。
