继电保护可靠性在电力系统中的运行管理分析

轰茎Ⅵ澄裂一囊?继电保护运行管理的相关问题分析付翔飞(胜利油田电力管理总公司滨海供电公司山东东营257237)[摘要】电力系统的不断发展和安全稳定运行给国民经济和社会发展带来了巨大的动力和效益，继电保护装置是保障电力安全的重要设备，其不正确动作直接影响电网安全运行。

如果不能及时有效控制，就会失去稳定运行，使电网瓦解，将酿成大面积停电，给社会带来灾难性的后果．分析目前继电保护中存在的问题，并论述如何提高继电保护运行的管理措簏。

[关键词]继电保护管理安全运行中图分类号：T M7文献标识码：^文章编号：1671--7597(2008)1020030--01继电保护及自动装置是电力系统的重要组成部分。

对保证电力系统的安全经济运行，防止事故发生和扩大起到关键性的决定作用。

对此，防止继电保护不正确动作，提高继电保护的运行可靠性，具有十分重要的意义．一、簟电保护蕾理管理的目标体系坚持“安全第一、预防为主”的方针，通过建立健伞完善的继电保护专业化、标准化管理体系，加强对继电保护专业的全过程管理，保证保护设备运行状况uJ控、在控，精心计算、精心整定、精心运行，杜绝继电保护误整定事故的发生，杜绝由于继电保护原因引起电网稳定破坏和大面积停电事故的发生，杜绝原因不明的继电保护不正确动作，杜绝因继电保护装置拒动而导致事故扩大，使电网继电保护投入率达到100％，正确动作率保持／>98％，从而使继电保护真正发挥电嘲第二道防线的作用。

=、存在的向■(一)定值整定计算的问题实测值与计算定值存在一定固有误差；联络线路上保护装置的配置不匹配；广元电网的短线路作为联络线路的较多，导致保护的功能配置、定值配合难度较大；实际中往往图纸或资料与现场实际不符：定值计算所需资料不全：c T试验无原始报告需重新确认核实变比；无保护装置程序版本号：没有现场保护装置打印清单等。

(二)人员的问题继电保护人员变动频繁，不能保证继电保护人员整体业务水平的连续性；工作任务繁重，忙于应付当前工作，安排继电保护人员参加系统培训的机会不多。

浅析电力系统继电保护运行的可靠性作者：李洋来源：《华中电力》2013年第09期摘要：电力系统的基本任务是为社会经济发展提供优质的电力供应，给广大用户提供安全、可靠的供电。

随着电力需求的日益增大，电网结构日趋复杂化，保证电力安全显得越来越重要。

电力系统能否正常工作的关键是继电保护。

其可靠性直接关系到电网的安全、稳定运行。

在电网发生故障或工况异常时，继电保护装置可靠动作，是电力系统安全的重要保证。

反之，若继电保护装置动作不可靠，可能造成电力系统故障扩大，甚至是造成大面积的连锁反应，致使整个电网崩溃，这将严重影响人们的日常生活和经济的发展，甚至给社会带来不稳定。

因此，进行继电保护运行的可靠性研究分析，有效保证继电保护的可靠性，就显得尤为重要。

关键词：电力系统；继电保护；运行；可靠性前言继电保护是电力系统中重要的一部分，是保证电力系统运输安全和电网安全的主要手段。

在社会发展的今天，继电保护担负着电网运行安全和设备安全的重要意义，在其运行中，一旦遭受到误动或者拒动的操作，都会引起电力系统发生故障，造成严重的影响。

但提高其不拒动和提高其不误动作的可靠性在目前的工作中有着重要意义，是提高继电保护可靠性的关键，也是降低误动和拒动带来影响的主要模式。

但是在近年来的电力系统中，由于各地区用户对电能电量和稳定要求的不断提高，在电源和设备之间的联系管理较为薄弱，这就造成了机电系统中还存在着较多的问题，这些问题直接影响着电力系统破坏了设备故障的产生。

因此在这种情况下提高继电保护装置不误动的可靠性是不容忽视的，也是整个电力系统可靠性的关键环节。

1 继电保护装置的定义及继电保护的作用1.1 继电保护装置的定义继电保护装置是指反映电力系统中电气元件发生故障或不正常运行状态，动作于断路器跳闸或发出信号的一种自动装置。

1.2 继电保护的作用1.2.1 快速切除故障当电力系统发生故障或被保护设备发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续正常运行，并使故障设备不再继续遭到损坏，以减小损失，满足电力系统的稳定性要求。

电力系统的继电保护稳定性措施分析摘要：目前，我国经济正在不断发展，科技也在不断进步，对于任何一个行业来说，电力系统都是至关重要的，是企业可以长足发展的基础。

对于电力系统而言，继电保护装置非常重要，但是经常会因为一些因素导致整个继电保护系统非常不稳定，影响人们对电的使用，所以为了更好地使用电力，提高电力系统的稳定性，本文主要研究继电保护的不稳定因素，并且找出其解决措施。

关键词：电力系统；继电保护；稳定性措施1.电力系统继电保护保障功效发挥原理继电保护装置是电力系统的安全“监管员”与“防护员”，能及时检测到故障问题，及时进行预警提示，做好电力系统安全运维的保护工作，其在电力系统安全稳定运行中的积极作用不言而喻。

电力系统遇到故障问题时会自动检测并及时预警，将电力故障造成的损失降到最低，同时起到电力运行风险防患于未然的作用。

随着电力事业的持续稳定发展，电力系统中的继电保护备受关注，也逐渐走上升级改造的道路。

继电保护装置具备快速、稳定与灵敏等运行优势，可以为电力系统的稳定运行提供切实稳定的保障。

电力系统继电保护中要重点关注其不稳定的原因。

因此，通过对电力系统继电保护不稳定原因进行系统分析，并制定具体的解决办法，是电力系统运营管理的客观要求，也是电力系统稳定高效运行的基本保障[1]。

2.影响继电保护系统运行可靠性的因素2.1人为因素影响中继保护稳定性的主要原因是人为因素，这些因素可能会增加手动调整装置的可能性，在安装和维修人员时都需要考虑这些因素，并且在每个步骤都会导致错误和严重后果。

①如果电力系统工作人员在安装过程中没有按照指示操作，电力系统的运行要求就没有得到满足，导致停电。

①在人员未按电路特性连接的布线中，如果电缆不密或布线错误，将导致断电，从而导致整个继电器保护问题。

此外，如果电路故障和继电保护维修不遵守维修人员的干预，整个操作都会失败。

人为因素对整个继电保护装置的稳定性有着巨大影响，因此，安装继电保护需要严格选择人员，安装人员自身必须扩大自身的安全责任，并在每一步实现标准化。

水电工程Һ㊀变电运行中的继电保护问题分析韩㊀威ꎬ林㊀然摘㊀要:我国的经济在快速的发展中ꎬ对电力需求不断增加ꎬ电网稳定运行是国家经济建设的重要保障ꎬ继电保护的选择性㊁速度性㊁灵敏性㊁可靠性是电网稳定运行的关键ꎬ日常的巡检和定期的检查试验是保证继电保护运行的基础ꎮ文章主要就电网继电保护的作用和应用加以阐述ꎬ然后就继电保护的问题以及解决措施详细探究ꎮ关键词:变电运维ꎻ继电保护ꎻ应用问题一㊁引言在我国社会中ꎬ电力系统的作用越来越重要ꎬ提高电力系统稳定性成了行业内探讨的重要课题ꎮ在电力系统中ꎬ输变电设备因内㊁外在因素可能造成电网正常工作的受到破坏ꎬ以致造成对用户少送电㊁停电或电能质量降低到不能容许的地步ꎬ甚至造成设备损坏㊁人身伤亡和电网事件ꎮ因此ꎬ变电运检工作十分关键ꎬ尤其是电继电保护的运检工作ꎮ二㊁继电保护装置的组成继电保护装置主要可以分成三个部分:(一)系统测量部分这部分在工作的时候就是去测量相关电气量ꎬ然后再把测量结果和整定值进行比较ꎬ并判断是否应该启动保护装置ꎮ(二)逻辑关系部分根据前面测量部分输送过来的数据ꎬ和这些数据出现的顺序去进行组合ꎬ然后去分析判断故障是由哪里发出的危险信号ꎬ然后把有分析结果传送给执行部分ꎮ(三)命令执行部分把逻辑部分传送过来的分析结果ꎬ马上或者是延时的去发出跳闸信号或者和报警信号ꎬ这样就可以保护电力系统不受危险部分的侵害了ꎮ三㊁继电保护的基本原理继电保护装置在电路中起到的一个比较重要的作用就是区分电力系统是否处于一个正常运行的状态ꎬ这时候需要利用电力系统运行过程中的一些已经制订好的参数ꎬ在对系统故障进行识别的时候ꎬ如果已经确定系统出现故障的时候ꎬ继电保护装置就可以准确及时的把出现故障的元件或者是发出危险警报的部位及时的切断ꎬ这样就可以最大限度的保护电力系统中其他的部件受到危害了ꎬ这也是对电力系统的安全运行做出的最大贡献ꎮ继电保护装置在进行电力系统保护的时候主要是通过对系统中已经确定好的一些数据进行计算ꎬ通过这些计算就可以了解到系统中哪里可能会出现问题ꎬ只要有数据出现问题ꎬ就可以判断出这里出现了电路故障ꎬ通过这样的方式可以有效地去保护电力系统的运行安全ꎮ四㊁继电装置分类(一)进行温度保护的继电保护装置ꎬ可以用来反映变压器的温度变化ꎮ(二)进行周波保护的继电保护装置ꎬ可以用来反映变电运行频率的变化ꎮ(三)进行距离保护的继电保护装置ꎬ可以看出电压和电流的比值ꎬ以及短路点到达保护安装处阻抗ꎮ(四)根据电流变化的情况来保护电流ꎮ对电流的保护则包括了以下几个方面的内容:电流的过负荷保护㊁定时限过电流的保护ꎬ以及反时限过电流的保护等ꎮ五㊁继电保护装置出现的问题(一)设备过于老化近年来ꎬ人们的生活发生了很大的变化ꎬ人们生活中使用的电器设备也在逐渐的增多ꎬ这样就使得人们的用电需求在不断的增加ꎬ对用电量的逐渐增大ꎬ会导致用电荒现象的出现ꎮ为了更好的解决供电与用电之间的问题ꎬ一定要对电力系统中的设备进行更新ꎮ电力系统无法满足人们的要求ꎬ和电力系统中设备的使用情况是分不开的ꎬ设备在长时间的运行过程中ꎬ非常容易出现负载过大的情况ꎬ这样就会导致设备出现老化的情况ꎬ使得设备在使用的时候失去原有的作用ꎮ电气设备在使用中ꎬ负载的情况会导致设备的使用情况出现问题ꎬ同样的ꎬ温度的情况也是会导致设备寿命出现缩短的情况的ꎮ设备在长时间的运行中ꎬ非常容易出现温度过高的情况ꎬ温度过高的情况一旦超出电力设备所能承受的范围就会导致电气设备出现老化的情况ꎮ为了更好的保证电力设备运行过程中的安全和稳定要对电力设备进行定期的检查和保养ꎮ用电量的增加ꎬ电力企业要对电网进行不断的升级改造ꎬ这样才能更好的保证设备在使用的过程中不会出现重大的安全隐患ꎮ(二)断路器失灵问题为保证电网运行的安全与稳定ꎬ在投入运行过程中ꎬ各电网一般会安装断路器失灵保护装置ꎬ然而ꎬ在实际的运用过程中ꎬ断路器失灵保护会发生不正确动作的状况ꎬ这给电网造成了许多运行事故ꎮ而在电网长期运行时ꎬ断路器及保护拒动的状况也时有发生ꎬ断路器失灵保护的误动及拒动状况ꎬ极大地影响了电网的稳定安全运行ꎮ六㊁如何加强对运行中的继电保护装置保护性能的维护(一)使用具有优良性能的数字控制器件使用这种数字控制器件有利于继电保护质量的提高ꎮ在继电保护领域中ꎬＦＰＧＡ(现场可编程序们阵列)和ＣＰＬＤ(复杂可编程序逻辑器件)应用广泛ꎮ在继电保护中这两种器件具有极强的优势ꎬ其特点就是功能高度集成ꎬ且可以集多个微机系统功能于一块芯片上ꎮ使用这种数字控制器件带给电子系统设计极大的变革ꎮ这类控制器件有利于保护系统的快速响应㊁高度集成ꎬ也有利于其可靠性的提高ꎮ同时缩短了研发保护装置的周期ꎬ一定程度上为继电保护运行可靠性的提高提供了保证ꎮ(二)了解继电保护的缺陷掌握继电保护的相关知识ꎬ从中了解其使用的功能与现存的不足ꎬ更好的掌握设备的使用ꎬ使运行人员更好的维护ꎮ在继电保护过程中ꎬ要不断的进行分析和记录ꎬ把每次出现的问题进行分析整理ꎬ在解决的过程中总结相关的经验ꎬ为以后的继电保护提供一个好的基础ꎮ七㊁结束语继电保护装置在变电运行中发挥着巨大的作用ꎬ相关人员对于继电保护装置的工作原理和作用需要做更加深入的理解ꎬ只有这样才能确保电网的安全稳定的运行ꎬ降低不必要的损失ꎮ参考文献:[１]廖诗敏.变电运行中继电保护问题研究[Ｊ].通讯世界ꎬ２０１５(５).[２]马宏燕ꎬ郭萍.浅析变电运行中的继电保护问题[Ｊ].科技创新与应用ꎬ２０１４(３).[３]宫世宽.变电运行中的继电保护问题解析[Ｊ].科技创业家ꎬ２０１４(３).作者简介:韩威ꎬ林然ꎬ国网江苏省电力有限公司沭阳县供电分公司ꎮ３８１。

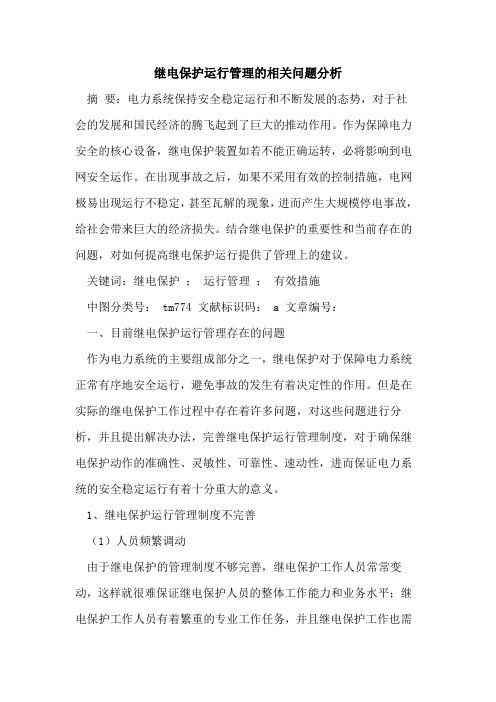

继电保护运行管理的相关问题分析摘要：电力系统保持安全稳定运行和不断发展的态势，对于社会的发展和国民经济的腾飞起到了巨大的推动作用。

作为保障电力安全的核心设备，继电保护装置如若不能正确运转，必将影响到电网安全运作。

在出现事故之后，如果不采用有效的控制措施，电网极易出现运行不稳定，甚至瓦解的现象，进而产生大规模停电事故，给社会带来巨大的经济损失。

结合继电保护的重要性和当前存在的问题，对如何提高继电保护运行提供了管理上的建议。

关键词：继电保护；运行管理；有效措施中图分类号： tm774 文献标识码： a 文章编号：一、目前继电保护运行管理存在的问题作为电力系统的主要组成部分之一，继电保护对于保障电力系统正常有序地安全运行，避免事故的发生有着决定性的作用。

但是在实际的继电保护工作过程中存在着许多问题，对这些问题进行分析，并且提出解决办法，完善继电保护运行管理制度，对于确保继电保护动作的准确性、灵敏性、可靠性、速动性，进而保证电力系统的安全稳定运行有着十分重大的意义。

1、继电保护运行管理制度不完善（1）人员频繁调动由于继电保护的管理制度不够完善，继电保护工作人员常常变动，这样就很难保证继电保护人员的整体工作能力和业务水平；继电保护工作人员有着繁重的专业工作任务，并且继电保护工作也需要随着时间逐渐更替新的知识和技能，但是大量的非主要工作任务使得继电保护工作人员忙于应付，没有充足的时间参加相应的技能培训来提高业务水平。

人员的频繁调动导致了继电保护人员刚熟悉系统保护装置的运行状况和设备配置，了解到继电保护工作的整体要求之时，就出现职务上的变动，使得新进的继电保护工作人员都要从头开始慢慢摸索。

继电保护工作人员经常由于没有充裕的理论知识作为储备，遇到问题不能保持冷静，对遇到的保护现象无法做出正确的分析和判断，最终导致继电保护工作很难做到令人满意。

（2）工作态度敷衍，疏忽大意在交接班之时，没有进行必要的交代工作，工作态度敷衍。

继电保护继电保护在电力系统中的应用和技术要点继电保护在电力系统中的应用和技术要点继电保护在电力系统中扮演着至关重要的角色，它是通过检测异常电流、电压或其他可能导致设备损坏或电网故障的条件来保护电力系统的安全运行。

本文将详细介绍继电保护的应用领域和技术要点，旨在帮助读者更好地理解继电保护在电力系统中的作用以及其实施的关键技术。

一、继电保护的应用领域继电保护广泛应用于电力系统的各个环节，以下是其中几个主要领域的介绍：1. 发电厂保护发电厂保护的主要目标是检测和防止传输线路和发电设备可能导致的电力系统事故。

主要保护设备包括发电机差动保护、变压器保护、输电线路保护等。

2. 输电线路保护输电线路保护旨在快速准确地检测故障并隔离故障区域，以阻止故障扩大并保证电力系统的可靠供电。

常见的保护装置包括差动保护、过流保护和接地保护等。

3. 变电站保护变电站作为电力系统的重要枢纽，其保护非常关键。

变电站保护的任务是侦测和隔离系统故障，保护重要设备如变压器、断路器以及电容器等。

常见的保护措施包括差动保护、线路保护、短路保护等。

4. 配电系统保护配电系统保护主要针对低压和中压电网，确保电力能够稳定、安全地分配给终端用户。

主要的保护装置包括熔断器、避雷器、过电压保护以及短路保护等。

二、继电保护的技术要点为了能够有效地实施继电保护措施，以下是继电保护的一些关键技术要点：1. 故障识别与定位继电保护系统需要具备准确的故障识别和定位能力，以快速判断故障的类型和发生位置，然后采取相应的保护措施。

常用的故障识别技术包括差动保护、过电流保护、短路电流定位等。

2. 保护灵敏度与选择性保护装置需要具备高灵敏度，能够及时检测到异常电流或电压，并做出反应。

同时，保护装置还需要具备选择性，能够区分故障信号和正常信号，以确保只对故障信号做出保护动作。

3. 快速动作与可靠性继电保护系统需要在故障发生时迅速做出反应，以减少对电力系统的损害。

同时，保护装置本身应具备高可靠性，能够在任何条件下正常运行，确保在关键时刻保障电力系统的稳定性。
