人教版九年级物理上册检测：第17章本章质量评估

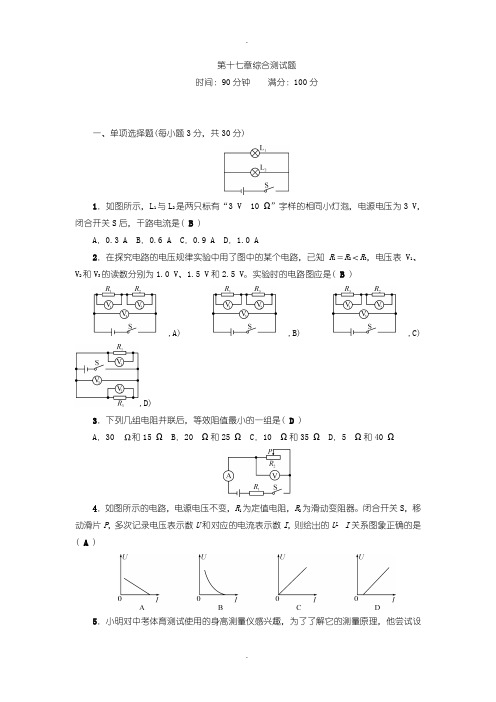

第十七章综合测试题时间：90分钟满分：100分一、单项选择题(每小题3分，共30分)1．如图所示，L1与L2是两只标有“3 V 10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是( B )A．0.3 A B．0.6 A C．0.9 A D．1.0 A2．在探究电路的电压规律实验中用了图中的某个电路，已知R1＝R2＜R3，电压表V1、V2和V3的读数分别为1.0 V、1.5 V和2.5 V。

实验时的电路图应是( B ),A) ,B) ,C),D)3．下列几组电阻并联后，等效阻值最小的一组是( D )A．30 Ω和15 Ω B．20 Ω和25 Ω C．10 Ω和35 Ω D．5 Ω和40 Ω4．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U­I关系图象正确的是( A )5．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( B )6．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是( A )A．电流表A示数与电流表A2示数的差不变B．电流表A1示数与电流表A2示数的和变大C．电压表V示数与电流表A示数的比值变小D．电压表V示数与电流表A2示数的乘积变大7．如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻R x阻值的电路是( C )8．为实验室制作一个电铃电路，现有器材：一个12 V的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( A )A．串联一个6 Ω的电阻 B．串联一个12 Ω的电阻C．并联一个6 Ω的电阻 D．并联一个12 Ω的电阻9．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U­I关系图象，如图乙所示。

人教版九年级物理上册第十七章综合素质评价一、选择题(每题3分，共12分)1．[2023·广州期末]如图是某电路图的一部分，R为定值电阻。

接通电路后，电流表的示数为I，电压表的示数为U，则()A．当U＝0 V时，R＝0 Ω B．当I变大时，UI的值不变C．当U变大时，UI的值也变大D．当I＝0 A时，R＝0 Ω2．如图所示，电源电压为3 V且保持不变，闭合开关S，电压表示数为2 V，下列选项符合题意的是()A．电压表测R2两端电压B．R1、R2组成并联电路C．若开关断开，电压表示数为0 V D．R1、R2的阻值之比为2∶13．[2022·十堰]某市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是()A．气敏电阻主要由超导体材料制成B．图甲中通过R1的电流保持不变C．检测气体的酒精浓度越大，R2阻值越大D．检测气体的酒精浓度越大，电压表示数越大4．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。

小明用一根导线检查电路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在的故障，下列说法中正确的是()导线连接位置a、b b、c c、d a、c b、d电流表示数/A 0 0 0 0 0L1发光情况不亮不亮不亮不亮亮L2发光情况不亮不亮不亮不亮不亮A．灯泡L1和电流表A断路B．电流表A和灯泡L2断路C．只有灯泡L1断路D．只有灯泡L2断路二、填空题(每空1分，共9分)5．一段导体两端的电压为2 V时，导体中的电流是200 mA，导体的电阻是_____ Ω；当该导体两端电压降为0 V时，此时导体的电阻为________ Ω；当该导体中的电流是0.4 A时，该导体两端的电压为________ V。

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。

1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。

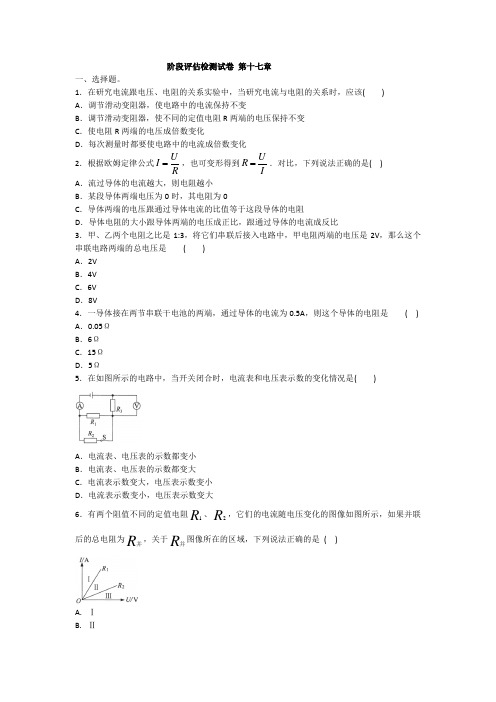

阶段评估检测试卷 第十七章一、选择题。

1．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该( )A ．调节滑动变阻器，使电路中的电流保持不变B ．调节滑动变阻器，使不同的定值电阻R 两端的电压保持不变C ．使电阻R 两端的电压成倍数变化D ．每次测量时都要使电路中的电流成倍数变化2．根据欧姆定律公式R U I =，也可变形得到IU R =．对比，下列说法正确的是( ) A ．流过导体的电流越大，则电阻越小B ．某段导体两端电压为0时，其电阻为0C ．导体两端的电压跟通过导体电流的比值等于这段导体的电阻D ．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比3．甲、乙两个电阻之比是1:3，将它们串联后接入电路中，甲电阻两端的电压是2V ，那么这个串联电路两端的总电压是 ( )A ．2VB ．4VC ．6VD ．8V4．一导体接在两节串联干电池的两端，通过导体的电流为0.5A ，则这个导体的电阻是 ( )A ．0.05ΩB ．6ΩC ．15ΩD ．5Ω5．在如图所示的电路中，当开关闭合时，电流表和电压表示数的变化情况是( )A ．电流表、电压表的示数都变小B ．电流表、电压表的示数都变大C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大6．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的图像如图所示，如果并联后的总电阻为R 并，关于R 并图像所在的区域，下列说法正确的是 ( )A. ⅠB. ⅡC.ⅢD．无法确定7．某同学做实验时，按如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是( )A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线（电流表被短路）8．将某段导体先后接在4V、6V的电源上，则两次通过该导体的电流之比为( )A．3：2B．2：3C．1：1D．1：29．小明同学做实验时，连成了如图所示的电路，闭合开关后，发现灯泡L₁和灯泡L₂都不亮，电压表有示数，产生这一现象的原因可能是( )A．L₁断路B．L₂短路C．L₂断路D．L₁短路10.如图所示的是一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为( )A．鸟有耐高压的天性B．鸟爪是干燥的，鸟的身体不导电C．鸟两爪间的电压几乎为零D．鸟身体的电阻极大，所以无电流通过小鸟11.如图甲所示为气敏电阻随有害尾气浓度变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度增大时( )A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小12.如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω.当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2VD．当滑片移到a端时，电流表示数为0.2A二、填空题。

第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。

一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。

人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。

用这种材料制成的热敏电阻与电压表等元件连成如图电路。

电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。

若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。

初三物理 第17章 欧姆定律 单元达标过关检测题班级：姓名： 学号： 成绩：第Ⅰ卷（共35分）一、单项选择题(本题满分20分，共10个小题，每小题2分)：下列各小题的四个选项中只有一个符合题目要求，请选出并填在题末表格中.1. 关于欧姆定律，下列说法错误的是( )A. 通过一段导体的电流，与这段导体两端的电压成正比B. 一段导体的电阻越大，这段导体中的电流就一定越小C. 在电压一定时，通过导体的电流，与导体的电阻成反比D. 一段导体两端的电压和通过它的电流的比值是不变的2.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是( )3.定值电阻R的 U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为()A. 1AB. 2AC. 3AD. 4A4.有两个可变电阻，开始时阻值相等，都为R，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )A. 一定等于 RB. 一定小于 RC. 一定大于RD. 以上结果都有可能5.在用 伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为 10 Ω，则选择电路时电压表、电流表的量程应为( )A. 0~3V、 0~3AB. 0~3V、 0~0.6 AC. 0~15V、 0~3AD. 0~15 V、 0~0.6 A6.如图所示电路，电源电压不变，闭合开关S，电路正常工作，当滑片 P向右移动的过程中，下列说法正确的是( )(设灯丝电阻不变)A. 灯泡变亮B. 电压表示数变小C. 电流表示数变大D. 电路的总电阻变小7.已知电阻R₁>R₁．，电源电压U不变，在如图所示的四种接法中电流表示数最小的是( )8.家庭电路中一盏白炽灯正常工作时的电流为 200mA，此时白炽灯的电阻计算正确的为( )A. 1.1ΩB.11ΩC.110ΩD.1100Ω9. 如图所示，R₁和 R₁均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R₁．或R₁一处发生故障，则下列判断正确的是( )A. R₁短路B. R₁短路C. R₁断路D. R₁．断路10. 如下图所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻Rx 阻值的电路是( )二、多项选择题(本题满分15分，共5个小题，每小题全选对得3分，漏选得2分，错选或不选得0分)每小题给出的四个选项中，有2~3个选项符合题目要求，请选出并填在题末表格中.11.下列物理概念的说法正确的是( )A. 导体中的电流与导体两端的电压成正比，与导体的电阻成反比B. 一段导体的电阻与这段导体两端电压成正比，与导体中的电流成反比C. 并联电路的总电阻的倒数等于各并联电阻的倒数之和D. 串联电路的总电阻一定大于每一个串联电阻12. 在如图所示的电路中，电源电压为 6V，R₁=3Ω，R₁=6Ω.闭合开关S，下列说法中正确的是( )A. 通过 R₁的电流为2AB. R₁．两端的电压为 2VC. 干路中的电流为3AD. R₁．两端的电压为 6V13. 如图 伏安法测电阻实验”电路图，下列说法中正确的是( )A. 在连接电路时，应将变阻器滑片调至最右端B. 连接电路时，要使电流从电压表和电流表的 +”接线柱流入， -”接线柱流出C. 多次测量是为了求平均值减小误差D. 向左移动滑动变阻器的滑片时，电流表、电压表的示数都变大，R的阻值也变大14. 两个定值电阻的I-U 图象如图所示，下列说法正确的是( )A. 电阻甲的阻值为 5ΩB. 电阻乙的阻值为 0.1ΩC. 将这两个电阻并联接入电路中，通过甲电阻的电流比乙小D. 将这两个电阻串联接入电路中，甲电阻两端的电压比乙小15. 图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压U恒为 6V，R的阻值为 40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示. 则下列说法错误的是( )A. 温度表示数减小，说明温度升高B. 电路可测量的最高温度为50℃C. 温度表的 10℃应标在电压表 1V 刻度处D. 若仅将 U 减小，电路可测量的最高温度将增大题号123456789101112131415答案第Ⅱ卷(共65分)三、 实验探究题（本题满分５０分，１６小题１３分， １７小题 １１分， １８小题１３分，１９题１３分）16. 小明同学在做 探究电流与电压的关系”实验时，准备了以下器材：干电池 (1.5V两节，电流表、电压表、滑动变阻器 (20Ω、2A)、定值电阻 (5Ω)、开关各一只，导线若干.根据图甲所示的电路图进行实验.(1) 用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整. (2) 连接电路， 闭合开关前，滑动变阻器滑片 P应处于 (选填 A”或 B”) 端.(3) 闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是 .(4) 实验过程中，电压表的示数如图丙所示，此时电路中的电压为 V.(5) 实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如下表所示.老师看后说其中一次是错误的.帮小明分析出错的是第 次，原因是 .改正后画出定值电阻R实验次数123456电压 U/V0.5 1.0 1.5 2.0 2.5 3.5电流 I/A0.10.20.30.40.50.717. 小明利用如图甲所示的电路探究电流跟电阻的关系. 已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、 10Ω、 15Ω、20Ω、25Ω.(1) 请根据图甲将图乙所示的实物电．路连接完整 (导线不允许交叉).(2) 实验中多次改变 R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象.① 由图象可以得出结论： 电压一定时， .② 上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，向 移动滑片，移动滑片，使电压表示数为 V时，读出电流表的示数.(3)完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器.18. 如图所示，甲是用 伏安法”测量未知电阻)．R X的实物电路图.(1) 该实验的原理是 .(2) 请在丙图中画出实验电路图.(3) 某实验小组连接完最后一根导线，立即看到电流表的指针迅速摆动到最大刻度. 请你说出该小组在实验中两个操作不当之处：① ；②.(4) 排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为A，则未知电阻19. 测量小灯泡的电阻(1) 以笔画线将实物图连接完整.(2) 闭合开关S后，发现小灯泡不亮，电流表有示数，接下来首先应该操作的是(选填序号 ).A. 检查导线连接是否良好B. 移动滑动变阻器的滑片观察小灯泡是否发光(3) 某次实验电压表的示数为2.6V，电流值如图乙所示，则电流值为 A，灯泡的电阻是为 Ω.(4) 测得多组数据后，小梅同学求出小灯泡电阻的平均值，她的做法是 的，因为小灯泡的电阻受的影响，应该是变化的.四、计算题(本题满分 15分，20 小题7分，21 小题8分）20.如图所示，电源两端电压保持不变，电阻R₂．阻值为30Ω.只闭合开关S、S₂．时，电流表示数为0.2A；只闭合开关S、S₂．时，电流表示数为0.5A.求：(１)电源两端电压；(２)电阻R₂．的阻值.(要求画出每小题的等效电路图)21. 如图所示，是实验初中九年级物理课外实践活动小组设计的风力测量仪的电路示意图. 其电源电压U=3V，电路保护电阻R₂=20Ω,均匀电阻丝的阻值为R₂=30Ω,金属丝(电阻忽略不计) 的上端固定在０点，下端系有一块塑料片Ａ，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成.(1)无风时，塑料片竖直下垂，电压表示数是多少？电路中的电流是多少？(2)风力最强时，金属丝滑至电阻丝最左端，电压表的示数是多少？(３)为什么不在该电路中串联一个电流表，把电流表改装成风力表？第17 章欧姆定律 单元达标过关检测题第Ⅰ卷 选择题答案题号123456789101112131415答案B B A B D B C D A D ACD ACD ABC AD ABC第Ⅱ卷三、实验探究题16.（１） 图略 （２）Ｂ （３）定值电阻断路 （４）２．４(5)6、定值电阻的电压不能大于电源电压，图略17.（1）图略 （2）①电流与电阻成反比 ②断开开关、右，2.5 （3）3518.（1）R=U/I （2）图略 （3）①开关未断开 ②滑片没有位于阻值最大处(4)0.24、10Ω19.（１）图略 （２）Ｂ （３）０．２６、１０ （４）错误、温度四、计算题20.(1) 电源两端电压为 6V;(2) 电阻 R₁的阻值为 20Ω.21.（1）0V；0.06A；（2）1.8V；（3）电流表示数不改变，不能测出风力大小.。

人教版九年级物理上册第十七章综合素质评价一、选择题(每题3分，共36分)1．关于欧姆定律，下列说法中正确的是()A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过它的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是() A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6 A3．【2022·北京】如图所示的电路中，电阻阻值R1＜R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是()A．U1＞U2B．U1＜U2C．I1＞I2D．I1＝I24．下列科学方法中，叙述错误的是()A．两个5 Ω的电阻串联与一个10 Ω的电阻效果相同，运用了转换法B．根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法C．探究杠杆平衡条件，运用了归纳法D．在学习电压时，常对照水压来理解电压，运用了类比法5．【2022·通辽】如图所示，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是()A．电压表V1示数变小，电压表V2示数不变，电流表A示数变小B．电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A 的示数之比变小C．电压表V2示数不变，电流表A示数变大，电压表V1的示数与电流表A 的示数之比变大D．电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A 的示数之比变小6．如图所示的电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则()A．L2两端的电压为1.5 VB．L1两端的电压为1.5 VC．L1与L2的灯丝电阻之比为2∶1D．通过L1与L2的电流之比为1∶27．【2023·天津模拟】在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是()A．R1短路B．R1断路C．R2短路D．R2断路8．关于串、并联电路，下列说法正确的是()A．串联电路电流处处相等B．串联电路总电阻的倒数等于各支路电阻倒数之和C．并联电路各支路电流相等D．并联电路的总电阻等于各支路电阻之和9．如图所示，电源电压恒为6 V，R1是定值电阻，A、B是滑动变阻器R2的两端。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理第十七章《欧姆定律》检测题（含答案）[测试范围:第十七章时间:45分钟分值:100分]一、选择题(每题3分,共36分)1.如图所示,能正确描述导体电阻一定时,通过导体的电流与它两端电压关系的图象是()2.关于欧姆定律,下列说法中正确的是()A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比B.当导体两端的电压一定时,导体的电阻跟通过该导体的电流成反比C.当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比D.当电阻一定时,通过导体的电流跟它两端的电压成正比3.如图所示,电源两端的电压恒定。

闭合开关S1,小灯泡发光,再闭合开关S2,则()A.电压表示数不变B.电流表示数变小C.小灯泡变亮D.电路的总电阻变大4.如图所示的电路中,电源电压不变,R1为定值电阻,闭合开关S后,当滑动变阻器R2的滑片自左向右移动时,下列判断中正确的是()A.电流表的示数不变,电压表的示数不变B.电流表的示数变大,电压表的示数变小C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变5.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

由图中信息可知()A.A导体的电阻为10 ΩB.B导体的电阻为5 ΩC.A、B导体并联在电压为3 V的电源两端时,通过A导体的电流为0.6 AD.A、B导体串联在电压为3 V的电源两端时,通过B导体的电流为0.5 A6.在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。

过了一会儿,两电表的示数都突然变大,则该电路中出现的故障可能是()A.灯L发生了断路B.灯L发生了短路C.电阻R出现断路D.电阻R出现短路7.如图甲所示为气敏电阻阻值随有害尾气浓度β变化的曲线,某物理小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯(电阻一定)。

闭合开关,当有害尾气浓度β增大时()A.电压表的示数增大,指示灯亮度增大B.电压表的示数减小,指示灯亮度增大C.电压表的示数减小,指示灯亮度减小D.电压表的示数增大,指示灯亮度减小8.如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关S1、S2,测得U甲∶U乙=4∶3;若只断开开关S2,拆去电压表,并在甲、乙两处分别接入电流表,则此时I甲∶I乙是()A.1∶1B.4∶3C.3∶4D.16∶99.如图所示的电路中,电源电压保持不变,R1=20 Ω。
