螺杆式空压机常见故障的原因分析及解决办法
螺杆式空压机是一种常见的工业设备，而在使用过程中，常常会出现一些故障。
下面就为大家详细介绍螺杆式空压机常见故障的原因分析及解决办法：
一、排气温度过高
排气温度过高是螺杆式空压机常见的故障之一，其原因多有以下几种：
1.空滤堵塞严重。
2.环境温度过高或冷却水温度过高。
3.冷却器故障或散热器堵塞。
解决方法：
1.清洗或更换空滤。
2.增加冷却水量或清洗散热器。
3.检查冷却器是否受损，及时更换。
二、空气进气量减少
2.空气滤清器破损。
3.吸气管道漏气。
三、油温过高
1.透气式空气滤清器根本没有油包或油包太小。
2.油气分离器滤芯过滤状况不良。
3.冷却器太脏或损坏。
1.更换油包或添加足够的油。
四、压缩比过高
1.无油式压缩机内部干润度不良。
2.润滑油太少或不好。
3.排气阀门状况不良。
2.更换润滑油或调整用油周期。
3.更换故障部件。
五、泄漏
2.密封材料老化或损坏。
1.更换气管或修复漏气部位。
综上所述，螺杆式空压机故障的原因很多，需要对症下药。
在日常维护中，设备使用者应该及时进行检查和维修，以确保螺杆式空压机的正常运行。

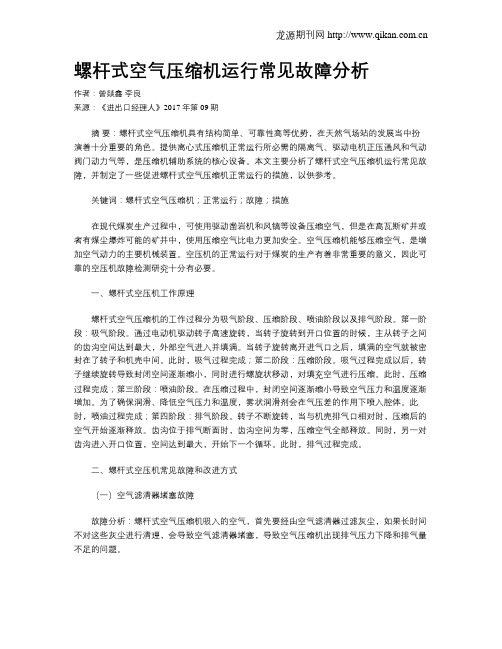

螺杆式空气压缩机运行常见故障分析作者：曾燚鑫李良来源：《进出口经理人》2017年第09期摘要：螺杆式空气压缩机具有结构简单、可靠性高等优势，在天然气场站的发展当中扮演着十分重要的角色。
提供离心式压缩机正常运行所必需的隔离气、驱动电机正压通风和气动阀门动力气等，是压缩机辅助系统的核心设备。
本文主要分析了螺杆式空气压缩机运行常见故障，并制定了一些促进螺杆式空气压缩机正常运行的措施，以供参考。
关键词：螺杆式空气压缩机；正常运行；故障；措施在现代煤炭生产过程中，可使用驱动凿岩机和风镐等设备压缩空气，但是在高瓦斯矿井或者有煤尘爆炸可能的矿井中，使用压缩空气比电力更加安全。
空气压缩机能够压缩空气，是增加空气动力的主要机械装置。
空压机的正常运行对于煤炭的生产有着非常重要的意义，因此可靠的空压机故障检测研究十分有必要。
一、螺杆式空压机工作原理螺杆式空气压缩机的工作过程分为吸气阶段、压缩阶段、喷油阶段以及排气阶段。
第一阶段：吸气阶段。
通过电动机驱动转子高速旋转，当转子旋转到开口位置的时候，主从转子之间的齿沟空间达到最大，外部空气进入并填满。
当转子旋转离开进气口之后，填满的空气就被密封在了转子和机壳中间。
此时，吸气过程完成；第二阶段：压缩阶段。
吸气过程完成以后，转子继续旋转导致封闭空间逐渐缩小，同时进行螺旋状移动，对填充空气进行压缩。
此时，压缩过程完成；第三阶段：喷油阶段。
在压缩过程中，封闭空间逐渐缩小导致空气压力和温度逐渐增加。
为了确保润滑、降低空气压力和温度，雾状润滑剂会在气压差的作用下喷入腔体。
此时，喷油过程完成；第四阶段：排气阶段。
转子不断旋转，当与机壳排气口相对时，压缩后的空气开始逐渐释放。
齿沟位于排气断面时，齿沟空间为零，压缩空气全部释放。
同时，另一对齿沟进入开口位置，空间达到最大，开始下一个循环。
此时，排气过程完成。
二、螺杆式空压机常见故障和改进方式（一）空气滤清器堵塞故障故障分析：螺杆式空气压缩机吸入的空气，首先要经由空气滤清器过滤灰尘，如果长时间不对这些灰尘进行清理，会导致空气滤清器堵塞，导致空气压缩机出现排气压力下降和排气量不足的问题。
压缩机现场故障压缩机和运行故障简介全 封 闭 压 缩现场故障压缩机和运行故障压缩机的简介前言虽然在质量方面做了大量工作，但有时压缩机由于制造过程也会发生一些故障。
本文的目的则是说明一些可用下列主要指导原则来避免或消除的一些特殊问题。
虽然这些问题是对压缩机讲的，但在绝大多数情况下，这些问题在无论怎样的工艺，无论怎样的用途和无论在何处使用下都会发生。
一般地讲，这些问题可随着冷冻工业发展而解决，而不是仅用某一项复杂工艺就可解决。
故障种类用户服务部所做出的压缩机故障分析结果如下：— 声称有故障压缩机中有20%实际上是好的，工作正常— 从整机返回的压缩机故障与从销售网络返回的压缩机故障相比较，是有 很大不同的 — 从销售网络返回的压缩机故障比从整机返回压缩机的故障多3-5倍— 电气故障总和占全部故障的20%— 压缩机缺油（即油位在标准高度50%以下时）故障占全部故障的6%— 压缩机卡死（机械故障）约为全部故障20%— 内部泄漏（阀片或垫片损坏，内排气管破裂等）约为全部故障的8%— 压缩机吸入空气（即吸气管泄漏）约占全部故障的5%剩下的即是其他故障，如噪声过大，运输或装卸损坏等等。
小结一下，故障可区分如下— 20% 无故障— 29% 电器故障— 6% 缺油— 20% 卡死— 5% 吸入空气— 8% 内部泄漏— 12% 其他故障上面这些数字代表一个平均数，对不同的压缩机系列和型号，对不同的用途的压缩机这些数字是不同的。
本分析的目的是对上述故障提出一些原因和说明，并对如何使用压缩机使之工作可靠提出解决办法和建议。
I 电器故障(1) 内部线路起弧该故障约占电器故障的20%，即占全部故障的6%，该种故障是 马达在真空状态下供电或是真空状态下电充击的典型结果。
在此种情况下，接线柱之间或接线柱与压缩机外壳之间发生火花，也可能在线圈内部发生火花，这称为电晕效应（CORONA EFFECT）因此要大声劝告用户，只能在真空破坏后才能供电。
螺杆式空压机常见故障的原因分析及解决办法一、压力不稳定原因：1. 风量不稳定，导致排气压力不稳定；2. 空气滤网堵塞；3. 机油滤网堵塞；4. 水分、污垢积聚在阀门中，影响气体流通。
解决办法：1. 调整进气阀门和调速门，使之适应负荷变化；2. 清洗或更换空气滤网；3. 清洗或更换机油滤网；4. 清洗或更换阀门。
二、油温过高原因：1. 过多的负载导致空气出口温度过高，引起油温过高；2. 压力过高，导致出口温度过高，引起油温过高；3. 进口空气温度过高，引起油温过高；4. 螺杆油泵损坏。
三、噪音过大原因：1. 螺杆损坏；2. 轴承损坏；3. 齿轮传动异常；4. 油泵故障；5. 风机损坏。
四、喷油不足原因：1. 油门门限调得太低；2. 进气门堵塞；3. 减压阀损坏；4. 油泵故障。
五、螺杆式空压机无法启动原因：1. 电气问题；2. 过载保护；3. 机械问题。
解决办法：1. 检查电源和电线；2. 降低负载；3. 检查机械部分。
六、压缩机振动原因：1. 异物进入中段；2. 理论偏差太大；3. 不平衡加载；4. 压缩机未安装在均衡地面上。
七、排气异常原因：1. 油泵故障，压缩空气中的油进入排气管道；2. 排气侧门阀出现问题；3. 建设管理问题或者操作失误；4. 排气联轴器受到损坏。
解决办法：1. 更换油泵；2. 更换侧门阀；3. 加强建设管理，加强操作技能训练；4. 更换排气联轴器。
61技术与应用TECHNOLOGY AND APPLICATION 和谐电力机车螺杆式空气压缩机常见故障分析及处理◎ 赵春先螺杆式空气压缩机的主要作用是提供优良充足的压缩空气供给列车制动、机车撒沙系统和辅助装置，螺杆空气压缩机是压缩空气系统中最重要的部件，每台HXD1C型机车安装两台螺杆空气压缩机组，TSA-230AD型螺杆空气压缩机组由四大主要部件构成（如图1所示）：即驱动装置、空气压缩机体、风冷却装置和底座。
螺杆式空气压缩机的特点主要是供气平稳、噪音低、可靠性高和维护方便、符合环保要求，弥补了活塞式空气压缩机不足之处，螺杆空气压缩机虽然具有很多优点，但是在机车实际运用中也出现一些压缩机漏油、异常停机、不启动、安全阀喷油等故障，为此，以TSA-230AD型螺杆空气压缩机为例，分析这些常见故障的判断及处理办法。
TSA-230AD型螺杆式空气压缩机工作原理螺杆式压缩机是一种靠工作容积作回转运动的容积式气体压缩机械。
气体的压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。
其工作循环可分为吸气、压缩（压缩与喷油）和排气三个过程。
随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。
吸气过程：空气通过空气滤清器将大气中的灰尘或杂质滤除后，由进气阀进入压缩机机体，机体内有一对双螺杆互相啮合的阴阳转子，当转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟内空气被全数排出，排气结束时，齿沟处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入阴阳转子的齿沟内。
压缩过程：转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成"V"字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。
螺杆式氨压缩机原理及常见故障分析与处理合成橡胶厂水汽车间王志永摘要本文介绍了螺杆式氨压缩机的原理及操作，通过分析螺杆式氨压缩机的安全保护装置控制原理，分析了该系统的常见故障原因，总结了故障的解决办法。
关键词螺杆式氨压缩机氨故障分析解决办法1.螺杆式氨压缩机工作原理及特点1.1 螺杆式氨压缩机工作原理螺杆制冷压缩机是一种工作容积作回转运动的容积型制冷压缩机。
它利用一对相互啮合的阴阳转子在机体內作回转运动，周期性地改变转子每对齿槽间的容积来完成压缩过程。
螺杆压缩机每个单独转自的齿间容积称为独立基元容积，一对阴阳转自相互啮合时相通的齿间容积称为基元容积对，简称基元容积。
图1给出了螺杆式氨压缩机结构图[1]。
当转子转动时，齿槽容积随转子旋转而逐渐扩大，并和吸入口相连通。
由蒸发系统来的气体通过孔口进入齿槽容积进行气体的吸入，在转子旋转到一定角度以后，齿间容积越过吸入孔口位置与吸入孔口断开，吸入过程结朿；当转子继续转动时，被机体、吸气端座和排气端座所封闭的齿槽內气体，由于阴、阳转子的相互啮合齿的相互填塞而被压向排气端，同时压力逐渐升高，进行压缩过程；当转子转动到使齿槽空间与排气端座上的排气孔口相通时，气体被压出并自排气口排出，完成排气过程。
基元容积由于空间接触线的分隔，排气的同时，基元容积在吸气端再次吸气，接着又进行压缩、排气，如此循环不止，就完成了螺杆式制冷压缩机工作循环。
1.2 螺杆式氨压缩机工作特点螺杆式氨压缩机结构紧凑，体积小、重量轻，没有气阀等易损件，因而运转可靠性高，维护管理简单。
一般螺杆制冷压缩机均向工作腔喷油，因而使排气温度低，单级压缩比大，容积效率高。
它有滑阀调节装置，可进行空载启动，以及无级冷量调节。
[2][3]机体部件吸气端座滑阀部件排气端座排气端盖轴承阴转子8.阳转子9.轴承10.压盖11.轴封12.联轴器图1 螺杆式氨压缩机结构图2.螺杆式氨压缩机安全保护控制原理从螺杆式氨压缩机组报警联锁关系图和报警联锁关系表中可以看到，（以1#冰机为例）机组安全保护装置控制的主要控制参数如下：表1 式氨压缩机组联锁控制参数说明所有联锁均为二级联锁。
1、主机排气温度过高若机房温度在许可的范围内，油位是在正常状态，首先确认机器测温元件是否有故障，可以用另外的测温仪器进行校对，如果确认测温元件无问题，然后检查油冷却器进出口的温差，正常在5～8℃之间。
温度如果大于此范围，说明机油流量不足，油路有堵塞，或温控阀未完全开启，需要检查机油滤清器，有些机型有机油流量调节的先调节到最大，检查温控阀是否正常，可以取下阀芯，封闭温控阀的一端，强迫机油全部通过冷却器，如果以上方式未能解决，就要考虑油路是否有异物堵塞。
如果温差小于正常范围，可能是散热不良，检查水冷机是否进水量不足，进水水温是否过高，是否冷却器结水垢（水路部分），是否冷却机内有油垢（油路部分），检查散热器是否太脏，散热器内是否有油垢，散热风扇是否异常等。
如果温差在正常范围，机器依然高温，说明机头的发热量超出正常范围，应检查是否超压运行，是否油品不对，是否油质老化，是否机头轴承问题甚至端面摩擦。
另外，有断油阀的，要检查其是否有故障，断油阀故障一般会开机就跳，温度直线上升。
2、排气压力过低（气量过低）诊断步骤如下：(1)检查“分离前”和“分离后”二位手动阀及压力表是否漏气，如果漏气，更换手动阀或排除泄漏故障；(2)检查调节电磁阀是否漏气，如果是漏气，排除故障；如必要则更换调节电磁阀；(3)检查管路有无泄漏。
如果有，需排除泄漏点；(4)检查蝶阀是否全部打开。
如果是，检查蝶阀机构及电磁阀；检查电磁阀是否漏气，如果是，查明原因有必要更换电磁阀；(5)检查调节器工作是否正常,如有问题需重新更换电磁阀或重新调整压力开关(有的是压力传感器)；检查压力开关上下限是否正常，如果是，需重新调整压力开关，如必要则更换。
3、排气温度过高诊断步骤如下：(1)检查是否超过规定的环境温度及排气压力，如是，调整到规定的环境温度或排气压力下；检查润滑油是否清洁及油位是否正常，如是，更换油或补足油量；检查润滑油牌号是否正确，如是，更换正确牌号的润滑油。
螺杆式空压机常见故障原因分析与应对措施作者：罗贵敏来源：《工业技术创新》2020年第03期摘要：中车贵阳车辆有限公司各类型13台螺杆式空压机故障频发，影响企业正常生产运行。
对2014-2019年空压机运行过程中的常见故障进行统计，表明常见故障引发原因主要包括：主机排气温度高、压力/温度传感器故障、进气系统故障、高压油管爆裂漏油、冷却器穿孔漏油、其他各接头处漏油、冷却风扇电机过载等。
2016年起，公司动力车间成立维修队伍，将常见故障归类为自停、加载失败和内部漏油，及时采取相应的解决措施。
改进后，空压机故障次数从2014年的34次减少到2019年的6次。
同时，总结了提高螺杆式空压机运行可靠性的维护保养方法，为提升员工队伍的技能、企业正常生产运行提供了保障。
关键词：螺杆式空压机;故障原因分析;传感器;动力车间;维护保养引言空压机，全称空气压缩機，是一种通过压缩气体提高气体压力的机械，能够生产出一定压力的压缩空气。
压缩空气应用很广，一般作为一种动力源，用于驱动气缸、气动马达、射流元件，或进行喷砂清理、喷漆等，是很多企业不可缺少的设备。
中车贵阳车辆有限公司（以下简称“我公司”）共有13台螺杆式空压机，其中英格索兰双螺杆两级压缩空压机和中电振华单螺杆压缩机最多，具体为：英格索兰M200-2S型5台、中电振华OGFD-40/8.5型6台、柳州富达LU250-8.5A型2台。
自2010年空压机安装投运以来，故障频发，一直委托设备厂家负责维护保养，但我公司与市区之间交通十分不便利，一旦设备发生故障，厂家人员不能及时前来维修，经常影响企业正常生产。
文献[1-3]均针对各自企业的情况，对空压机常见问题故障进行了分析，并提出了应对措施，但每家企业空压机厂家不同、使用环境不同、发生的故障也不尽相同，而且少有文献对空压机的维护保养展开论述。
据此，我公司决定由动力车间成立维修队伍，自行对空压机进行维护保养和维修，以提升员工队伍的维修技能。
pc=p+∑△ppc：空压机的输出压力p：气动执行元件的最高使用压力∑△p：气动系统的总压力损失。
一般情况下，另∑△p=0.15~0.2MPa。
（2）空压机的吸入流量qc不设气罐，qb=qmax设气罐，qb=qsa qb：气动系统提供的流量qmax：气动系统的最大耗气量qsa：气动系统的平均耗气量空压机的吸入流量，qc=kqbqc：空压机的吸入流量k：修正系数。
主要考虑气动元件、管接头等处的漏损、气动系统耗气量的估算误差、多台气动设备不同时使用的利用率以及增添新的气动设备的可能性等因素。
一般k=1.5~2.0.(3)空压机的功率Pp=（n+1）*k*p1*qc*(pc/p1)^{[(k-1)/[(n+1)*k]-1}/(k-1)*0.06空压机的维护注意：A．按上表维修及更换各部件时必须确定：空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
B．压缩机冷却润滑油的更换时间取决于使用环境、湿度、尘埃和空气中是否有酸碱性气体。
新购置的空压机首次运行500小时须更换新油，以后按正常换油周期每4000小时更换一次，年运行不足4000小时的机器应每年更换一次。
C．油过滤器在第一次开机运行300-500小时必须更换，第二次在使用2000小时更换，以后则按正常时间每2000小时更换。
D．维修及更换空气过滤器或进气阀时切记防止任何杂物落入压缩机主机腔内。
操作时将主机入口封闭，操作完毕后，要用手按主机转动方向旋转数圈，确定无任何阻碍，才能开机。
E．在机器每运行2000小时左右须检查皮带的松紧度，如果皮带偏松，须调整,直至皮带张紧为止；为了保护皮带，在整个过程中需防止皮带因受油污染而报废。
F．每次换油时，须同时更换油过滤器。
G．更换部件尽量采用原装公司部件，否则出现匹配问题，供应商不会负责。
清洁冷却器空压机每运行2000h左右，为清除散热表面灰尘，需将风扇支架上的冷却器吹扫孔盖打开，用吹尘气枪对冷却器进行吹扫，直至散热表面灰尘吹扫干净。
