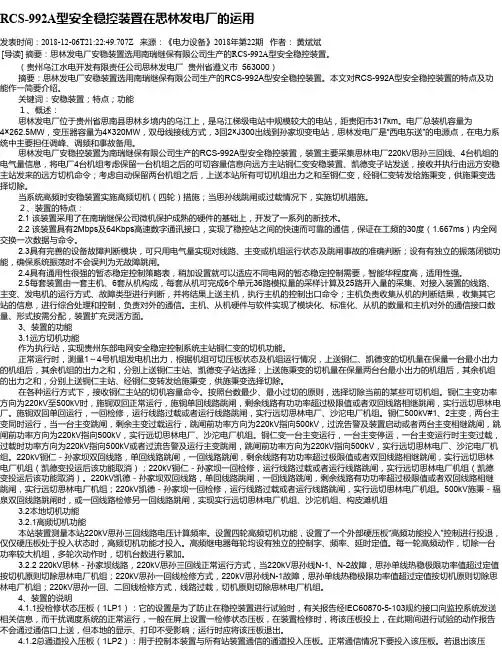

RCS-992A型安全稳控装置在思林发电厂的运用发表时间：2018-12-06T21:22:49.707Z 来源：《电力设备》2018年第22期作者：黄斌斌[导读] 摘要：思林发电厂安稳装置选用南瑞继保有限公司生产的RCS-992A型安全稳控装置。

（贵州乌江水电开发有限责任公司思林发电厂贵州省遵义市 563000）摘要：思林发电厂安稳装置选用南瑞继保有限公司生产的RCS-992A型安全稳控装置。

本文对RCS-992A型安全稳控装置的特点及功能作一简要介绍。

关键词：安稳装置；特点；功能１、概述：思林发电厂位于贵州省思南县思林乡境内的乌江上，是乌江梯级电站中规模较大的电站，距贵阳市317km。

电厂总装机容量为4×262.5MW，变压器容量为4×320MW，双母线接线方式，3回2×J300出线到孙家坝变电站，思林发电厂是“西电东送”的电源点，在电力系统中主要担任调峰、调频和事故备用。

思林发电厂安稳控装置为南瑞继保有限公司生产的RCS-992A型安全稳控装置，装置主要采集思林电厂220kV思孙三回线、4台机组的电气量信息，将电厂4台机组考虑保留一台机组之后的可切容量信息向远方主站铜仁变安稳装置、凯德变子站发送，接收并执行由远方安稳主站发来的远方切机命令；考虑自动保留两台机组之后，上送本站所有可切机组出力之和至铜仁变，经铜仁变转发给施秉变，供施秉变选择切除。

当系统高频时安稳装置实施高频切机（四轮）措施；当思孙线跳闸或过载情况下，实施切机措施。

２、装置的特点：2.1 该装置采用了在南瑞继保公司微机保护成熟的硬件的基础上，开发了一系列的新技术。

2.2 该装置具有2Mbps及64Kbps高速数字通讯接口，实现了稳控站之间的快速而可靠的通信，保证在工频的30度（1.667ms）内全网交换一次数据与命令。

2.3具有完善的设备故障判断模块，可只用电气量实现对线路、主变或机组运行状态及跳闸事故的准确判断；设有有独立的振荡闭锁功能，确保系统振荡时不会误判为无故障跳闸。

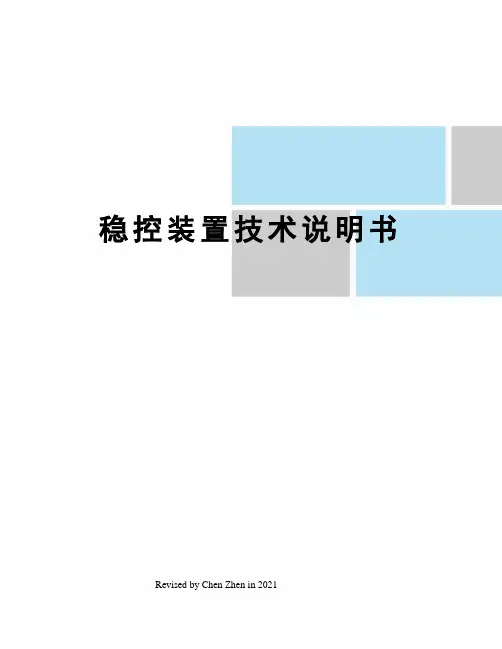

稳控装置技术说明书 Revised by Chen Zhen in 2021目录运行维护说明1 南瑞继保RCS-992装置面板信号灯及说明南瑞继保RCS992装置面板如图1所示：图1 RCS992装置面板LED共有3个显示灯，其内容、颜色和含义见下表1-1所示：表1-1南瑞继保RCS992装置面板信号灯说明南瑞继保RCS990装置面板如图2所示：图2 RCS990装置面板表1-2南瑞继保RCS990装置面板信号灯说明注：１）RCS-992、RCS-990调试通讯口为232通讯口，用于调试和程序更新；２）RCS-990调试模拟量出口，用于本公司HELP90模拟量加入口，每口可以加入两回线路的三相电压和电流，从右上到左下依次模拟第1单元至第6单元的电压电流量；2 RCS-992装置液晶说明正常运行时液晶显示说明装置上电后，正常运行时液晶屏幕将显示主画面，格式如下：装置动作时液晶显示说明本装置能存储64次动作报告，12次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如下：装置自检报告本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：按装置或屏上复归按钮可切换显示跳闸报告、自检报告和装置正常运行状态，除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。

3 命令菜单使用说明在主画面状态下，按‘▲’键可进入主菜单，通过‘▲’、‘▼’、‘确认’和‘取消’键选择子菜单。

命令菜单采用如下的树形目录结构：保护状态本菜单的设置主要用来显示保护装置电流电压实时采样值和开入量状态，它全面地反映了该保护运行的环境，只要这些量的显示值与实际运行情况一致，则保护能正常运行，本菜单的设置为现场人员的调试与维护提供了极大的方便。

Q/CDT 宁夏大唐国际大坝发电有限责任公司企业标准Q/CDT-IDBPC 106 09009-2013750KV安全稳定装置A级检修作业指导书作业项目：安稳装置保护校验及二次回路检修作业日期：批准：审核：编制：2013-04-05发布2013-04-25实施宁夏大唐国际大坝发电有限责任公司发布目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)4 备品备件清单 (1)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 安稳装置一屏检修记录 (6)8 安稳装置二屏检修记录 (9)9 不符合项目处理单 (12)10 完工报告单 (13)11 质量签证单 (14)750kV安全稳定装置检修作业指导书1 范围本指导书适用于宁夏大唐国际大坝发电有限责任公司750kV安全稳定控制装置保护校验及二次回路检修工作。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

DLT 995-2006 继电保护及电网安全自动装置检验规程DL 400-91 继电保护和安全自动装置技术规程DL 478-92 静态继电保护及安全自动装置通用技术条件继电保护和电网安全自动装置现场工作保安规定电力系统继电保护及安全自动装置反事故措施管理规定交流采样规程RCS-992A型分布式稳控装置技术和使用说明书宁夏大坝三期电厂稳定控制系统技术及使用说明书F620IIIZ-R0201-02 RCS992-11稳定控制主机柜原理图册F620IIIZ-R0201-03 MUX-22A通信接口柜原理图册及端子排图F620IIIZ-R0201-04 RCS992-11稳定控制主机A柜端子排图F620IIIZ-R0201-05 RCS992-11稳定控制主机B柜端子排图3 安全措施3.1 严格执行《电业安全工作规程》。

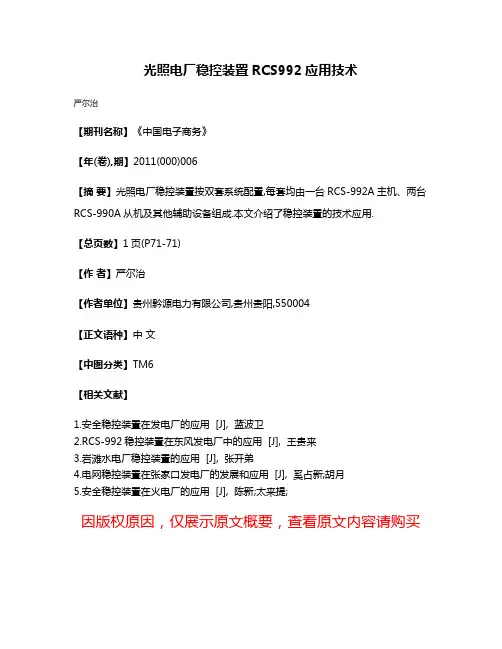

光照电厂稳控装置RCS992应用技术
