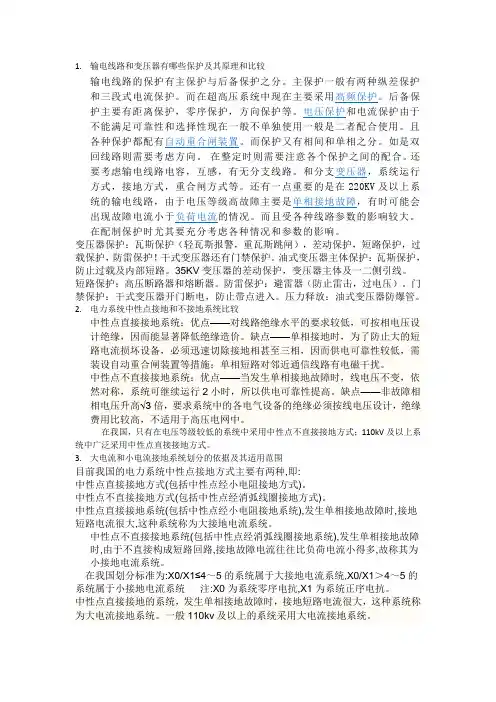

1.输电线路和变压器有哪些保护及其原理和比较输电线路的保护有主保护与后备保护之分。

主保护一般有两种纵差保护和三段式电流保护。

而在超高压系统中现在主要采用高频保护。

后备保护主要有距离保护，零序保护，方向保护等。

电压保护和电流保护由于不能满足可靠性和选择性现在一般不单独使用一般是二者配合使用。

且各种保护都配有自动重合闸装置。

而保护又有相间和单相之分。

如是双回线路则需要考虑方向。

在整定时则需要注意各个保护之间的配合。

还要考虑输电线路电容，互感，有无分支线路。

和分支变压器，系统运行方式，接地方式，重合闸方式等。

还有一点重要的是在220KV及以上系统的输电线路，由于电压等级高故障主要是单相接地故障，有时可能会出现故障电流小于负荷电流的情况。

而且受各种线路参数的影响较大。

在配制保护时尤其要充分考虑各种情况和参数的影响。

变压器保护：瓦斯保护（轻瓦斯报警，重瓦斯跳闸），差动保护，短路保护，过载保护，防雷保护！干式变压器还有门禁保护。

油式变压器主体保护：瓦斯保护，防止过载及内部短路。

35KV变压器的差动保护，变压器主体及一二侧引线。

短路保护：高压断路器和熔断器。

防雷保护：避雷器（防止雷击，过电压）。

门禁保护：干式变压器开门断电，防止带点进入。

压力释放：油式变压器防爆管。

2.电力系统中性点接地和不接地系统比较中性点直接接地系统：优点——对线路绝缘水平的要求较低，可按相电压设计绝缘，因而能显著降低绝缘造价。

缺点——单相接地时，为了防止大的短路电流损坏设备，必须迅速切除接地相甚至三相，因而供电可靠性较低，需装设自动重合闸装置等措施；单相短路对邻近通信线路有电磁干扰。

中性点不直接接地系统：优点——当发生单相接地故障时，线电压不变，依然对称，系统可继续运行2小时，所以供电可靠性提高。

缺点——非故障相相电压升高√3倍，要求系统中的各电气设备的绝缘必须按线电压设计，绝缘费用比较高，不适用于高压电网中。

在我国，只有在电压等级较低的系统中采用中性点不直接接地方式；110kV及以上系统中广泛采用中性点直接接地方式。

电力系统安全稳定控制技术哎呦，大家好！今天我要给大家讲解一下电力系统安全稳定控制技术。

相信大家都有过停电的经历，那滋味儿真是让人抓狂。

所以，电力系统的稳定控制可是非常重要的，它直接关系到我们的生产和生活。

我们来了解一下电力系统的稳定控制。

电力系统的稳定控制主要包括两个方面：一是电力系统的静态稳定，二是电力系统的暂态稳定。

静态稳定是指电力系统在受到小干扰后，能够自行恢复到原来的稳定状态。

而暂态稳定是指电力系统在受到大干扰后，能够迅速恢复到新的稳定状态。

是继电保护。

继电保护是电力系统安全稳定控制的第一道防线。

它通过检测电力系统中的异常电流、电压等信号，及时判断出故障，并迅速切断故障部分，以减小故障对整个电力系统的影响。

是自动重合闸。

自动重合闸是一种在电力系统发生短时故障时，能够自动切断故障部分，并在故障消除后自动合闸的技术。

这样，就可以减小故障对电力系统的影响，确保电力系统的稳定运行。

再来是低频减载。

低频减载是一种在电力系统出现频率下降时，自动切除部分负荷，以保证电力系统的频率稳定。

这个技术可以有效地防止电力系统出现频率崩溃，确保电力系统的稳定运行。

还有发电机励磁控制、电力系统安全稳定控制装置等。

这些技术和装置都可以有效地提高电力系统的稳定性，保证电力系统的安全运行。

讲到这里，相信大家已经对电力系统安全稳定控制技术有了一定的了解。

不过，我要告诉大家的是，这项技术并不是一成不变的，它也在不断地发展和完善。

随着科技的进步，相信未来会有更多的先进技术应用到电力系统的稳定控制中，让我们的生活更加美好。

电力系统安全稳定控制技术是一项非常重要的技术，它直接关系到我们的生产和生活。

希望大家能够重视这项技术，支持相关的研究和发展，让我们的电力系统更加稳定，我们的生活更加美好！好了，今天的讲解就到这里，如果大家还有其他问题，欢迎随时提问。

我们下期再见！嘿，朋友们！我们刚才聊了电力系统安全稳定控制技术的一些基本内容，现在我们继续深入了解一下。

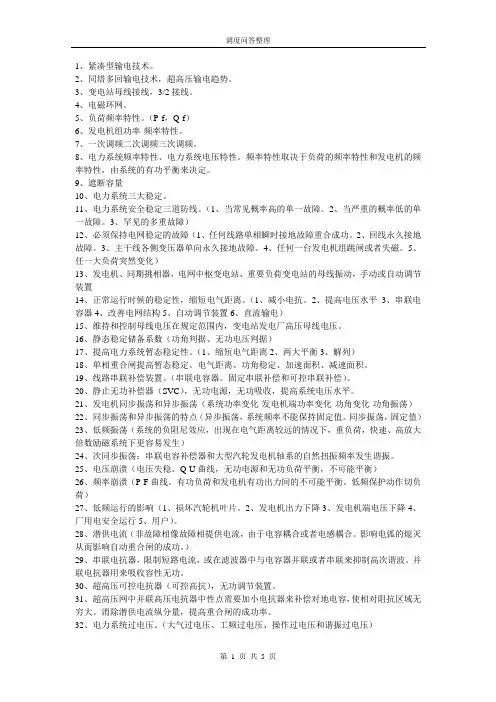

1、紧凑型输电技术。

2、同塔多回输电技术，超高压输电趋势。

3、变电站母线接线，3/2接线。

4、电磁环网。

5、负荷频率特性。

（P-f，Q-f）6、发电机组功率-频率特性。

7、一次调频二次调频三次调频。

8、电力系统频率特性、电力系统电压特性。

频率特性取决于负荷的频率特性和发电机的频率特性，由系统的有功平衡来决定。

9、遮断容量10、电力系统三大稳定。

11、电力系统安全稳定三道防线。

（1、当常见概率高的单一故障。

2、当严重的概率低的单一故障。

3、罕见的多重故障）12、必须保持电网稳定的故障（1、任何线路单相瞬时接地故障重合成功。

2、回线永久接地故障。

3、主干线各侧变压器单向永久接地故障。

4、任何一台发电机组跳闸或者失磁。

5、任一大负荷突然变化）13、发电机、同期挑相器，电网中枢变电站、重要负荷变电站的母线振动，手动或自动调节装置14、正常运行时候的稳定性，缩短电气距离。

（1、减小电抗。

2、提高电压水平3、串联电容器4、改善电网结构5、自动调节装置6、直流输电）15、维持和控制母线电压在规定范围内，变电站发电厂高压母线电压。

16、静态稳定储备系数（功角判据、无功电压判据）17、提高电力系统暂态稳定性。

（1、缩短电气距离2、两大平衡3、解列）18、单相重合闸提高暂态稳定。

电气距离、功角稳定、加速面积、减速面积。

19、线路串联补偿装置。

（串联电容器。

固定串联补偿和可控串联补偿）。

20、静止无功补偿器（SVC），无功电源，无功吸收，提高系统电压水平。

21、发电机同步振荡和异步振荡（系统功率变化-发电机端功率变化-功角变化-功角振荡）22、同步振荡和异步振荡的特点（异步振荡，系统频率不能保持固定值。

同步振荡，固定值）23、低频振荡（系统的负阻尼效应，出现在电气距离较远的情况下，重负荷，快速、高放大倍数励磁系统下更容易发生）24、次同步振荡：串联电容补偿器和大型汽轮发电机轴系的自然扭振频率发生谐振。

25、电压崩溃（电压失稳。

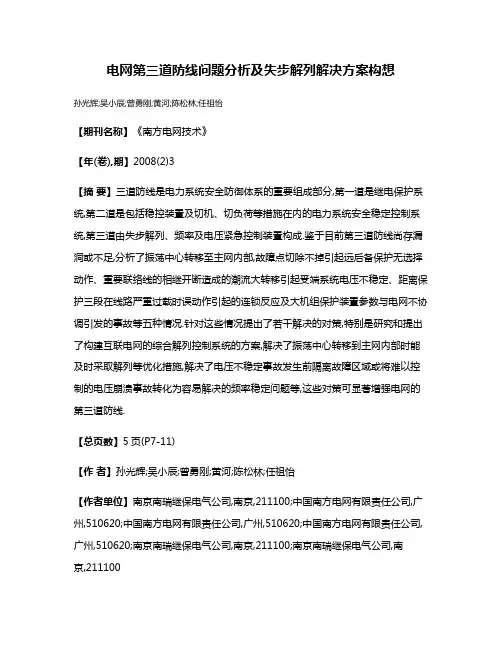

电网第三道防线问题分析及失步解列解决方案构想孙光辉;吴小辰;曾勇刚;黄河;陈松林;任祖怡【期刊名称】《南方电网技术》【年(卷),期】2008(2)3【摘要】三道防线是电力系统安全防御体系的重要组成部分,第一道是继电保护系统,第二道是包括稳控装置及切机、切负荷等措施在内的电力系统安全稳定控制系统,第三道由失步解列、频率及电压紧急控制装置构成.鉴于目前第三道防线尚存漏洞或不足,分析了振荡中心转移至主网内部,故障点切除不掉引起远后备保护无选择动作、重要联络线的相继开断造成的潮流大转移引起受端系统电压不稳定、距离保护三段在线路严重过载时误动作引起的连锁反应及大机组保护装置参数与电网不协调引发的事故等五种情况.针对这些情况提出了若干解决的对策,特别是研究和提出了构建互联电网的综合解列控制系统的方案,解决了振荡中心转移到主网内部时能及时采取解列等优化措施,解决了电压不稳定事故发生前隔离故障区域或将难以控制的电压崩溃事故转化为容易解决的频率稳定问题等,这些对策可显著增强电网的第三道防线.【总页数】5页(P7-11)【作者】孙光辉;吴小辰;曾勇刚;黄河;陈松林;任祖怡【作者单位】南京南瑞继保电气公司,南京,211100;中国南方电网有限责任公司,广州,510620;中国南方电网有限责任公司,广州,510620;中国南方电网有限责任公司,广州,510620;南京南瑞继保电气公司,南京,211100;南京南瑞继保电气公司,南京,211100【正文语种】中文【中图分类】TM712【相关文献】1.电网事故中第三道防线动作分析及建议 [J], 肖飞;陶玉华;凌晓波;俞旭峰;李卫彬2.异步分区后柔直控制方式对深圳电网第三道防线的影响研究 [J], 龚晨; 马伟哲; 史军; 祝宇翔; 卢艺3.特高压交直流接入后江西电网第三道防线适应性分析 [J], 丁梦妮;舒展;王淳;陈宇杰;程思萌;陶翔4.电化学储能参与电网低频第三道防线的控制策略 [J], 孙诚斌;李兆伟;李碧君;邹燕;周挺;薛峰5.电化学储能参与电网低频第三道防线的控制策略 [J], 孙诚斌;李兆伟;李碧君;邹燕;周挺;薛峰因版权原因，仅展示原文概要，查看原文内容请购买。

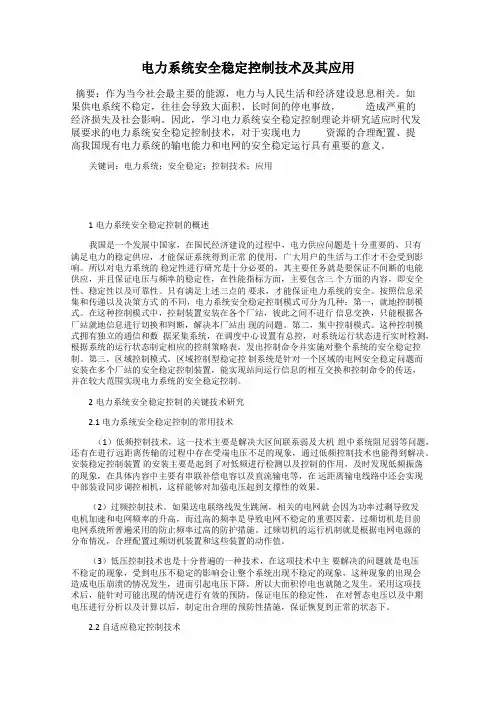

电力系统安全稳定控制技术及其应用摘要：作为当今社会最主要的能源，电力与人民生活和经济建设息息相关。

如果供电系统不稳定，往往会导致大面积、长时间的停电事故，造成严重的经济损失及社会影响。

因此，学习电力系统安全稳定控制理论并研究适应时代发展要求的电力系统安全稳定控制技术，对于实现电力资源的合理配置、提高我国现有电力系统的输电能力和电网的安全稳定运行具有重要的意义。

关键词：电力系统；安全稳定；控制技术；应用1电力系统安全稳定控制的概述我国是一个发展中国家，在国民经济建设的过程中，电力供应问题是十分重要的，只有满足电力的稳定供应，才能保证系统得到正常的使用，广大用户的生活与工作才不会受到影响。

所以对电力系统的稳定性进行研究是十分必要的，其主要任务就是要保证不间断的电能供应，并且保证电压与频率的稳定性，在性能指标方面，主要包含三个方面的内容，即安全性、稳定性以及可靠性。

只有满足上述三点的要求，才能保证电力系统的安全。

按照信息采集和传递以及决策方式的不同，电力系统安全稳定控制模式可分为几种：第一，就地控制模式。

在这种控制模式中，控制装置安装在各个厂站，彼此之间不进行信息交换，只能根据各厂站就地信息进行切换和判断，解决本厂站出现的问题。

第二，集中控制模式。

这种控制模式拥有独立的通信和数据采集系统，在调度中心设置有总控，对系统运行状态进行实时检测，根据系统的运行状态制定相应的控制策略表，发出控制命令并实施对整个系统的安全稳定控制。

第三，区域控制模式。

区域控制型稳定控制系统是针对一个区域的电网安全稳定问题而安装在多个厂站的安全稳定控制装置，能实现站间运行信息的相互交换和控制命令的传送，并在较大范围实现电力系统的安全稳定控制。

2电力系统安全稳定控制的关键技术研究2.1电力系统安全稳定控制的常用技术（1）低频控制技术，这一技术主要是解决大区间联系弱及大机组中系统阻尼弱等问题，还有在进行远距离传输的过程中存在受端电压不足的现象，通过低频控制技术也能得到解决。

暂态第1章稳态习题1.什么是电力系统？有哪些特点和基本要求？答：电力系统是由发电机、变压器、输电线路、用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。

电力系统的特点是：电能不能大量储存，发电、供电、用电必须同时完成，过渡过程非常迅速。

对电能质量要求很高，电能质量的优劣，直接影响各行各业。

电力生产的事故，也是其它行业的灾难。

电力系统的基本要求：①保证可靠地持续供电；②保证良好的电能质量；③保证系统运行的经济性。

2.我国电力系统的现状如何？答：①发电装机容量、发电量持续增长。

截止2007年底，全国新增装机容量10,009万千瓦，总量达到71,329万千瓦。

其中，水电新增1,306.5万千瓦，火电新增8,158.35万千瓦。

同时，华能玉环电厂、华电邹县电厂、国电泰州电厂共七台百万千瓦超超临界机组的相继投运，标志着中国已成功掌握世界先进的火力发电技术，电力工业已经开始进入―超超临界‖时代。

此外，中国电网建设快速发展，新增220千伏及以上输电线路回路长度4.15万公里，新增220千伏及以上变电设备容量18,848万千伏安。

②电源结构不断调整。

上大压小的举措提高了火电行业平均单机装机容量，增强了行业的总体经济效益，提高了环境效益。

对于新能源的各项政策及规划，将引导降低火电在电力中的占比，增加水电、核电、风电的比例，优化电力结构。

③西电东送和全国联网发展迅速。

我国能源资源和电力负荷分布的不均衡性，决定了―西电东送‖是我国的必然选择。

西电东送重点在于输送水电电能。

按照经济性原则，适度建设燃煤电站，实施西电东送。

目前，西电东送已进入全面实施阶段：贵州到广东500千伏交、直流输变电工程已先后投产运行，向广东送电规模已达1088万千瓦。

三峡到华东、广东±500千伏直流输变电工程先后投产。

蒙西、山西、陕西地区向京津唐电网送电能力逐步增加。

华北与东北、福建与华东、川渝与华中等一批联网工程已经投入运行，2003年跨区交换电量达到862亿千瓦时。

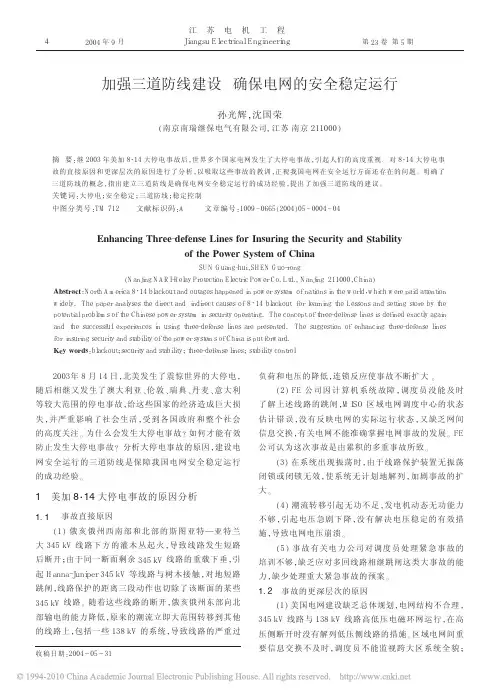

!""#年$月%&日!北美发生了震惊世界的大停电!随后相继又发生了澳大利亚"伦敦"瑞典"丹麦"意大利等较大范围的停电事故!给这些国家的经济造成巨大损失!并严重影响了社会生活!受到各国政府和整个社会的高度关注#为什么会发生大停电事故$如何才能有效防止发生大停电事故$分析大停电事故的原因!建设电网安全运行的三道防线是保障我国电网安全稳定运行的成功经验#!美加"%!#大停电事故的原因分析!’!事故直接原因&%’俄亥俄州西南部和北部的斯图亚特(亚特兰大#&()*+线路下方的灌木丛起火!导致线路发生短路后断开)由于同一断面剩余#&()*+线路的重载下垂!引起,-..-/01.2345)#&()*+等线路与树木接触!对地短路跳闸!线路保护的距离三段动作也切除了该断面的某些#&()*+线路*随着这些线路的断开!俄亥俄州东部向北部输电的能力降低!原来的潮流立即大范围转移到其他的线路上!包括一些%#$)*+的系统!导致线路的严重过负荷和电压的降低!连锁反应使事故不断扩大*&!’67公司因计算机系统故障!调度员没能及时了解上述线路的跳闸!89:;区域电网调度中心的状态估计错误!没有反映电网的实际运行状态!又缺乏网间信息交换!有关电网不能准确掌握电网事故的发展*67公司认为这次事故是由累积的多重事故所致*&#’在系统出现振荡时!由于线路保护装置无振荡闭锁或闭锁无效!使系统无计划地解列!加剧事故的扩大*&&’潮流转移引起无功不足!发电机动态无功能力不够!引起电压急剧下降!没有解决电压稳定的有效措施!导致电网电压崩溃*&(’事故有关电力公司对调度员处理紧急事故的培训不够!缺乏应对多回线路相继跳闸这类大事故的能力!缺少处理重大紧急事故的预案*!’$事故的更深层次的原因&%’美国电网建设缺乏总体规划!电网结构不合理!#&(<*+线路与%#$)*+线路高低压电磁环网运行!在高压侧断开时没有解列低压侧线路的措施*区域电网间重要信息交换不及时!调度员不能监视跨大区系统全貌)加强三道防线建设确保电网的安全稳定运行孙光辉!沈国荣&南京南瑞继保电气有限公司=)江苏南京!%%"""’摘要+继!""#年美加$%%&大停电事故后!世界多个国家电网发生了大停电事故!引起人们的高度重视*对$%%&大停电事故的直接原因和更深层次的原因进行了分析!以吸取这些事故的教训!正视我国电网在安全运行方面还存在的问题*明确了三道防线的概念!指出建立三道防线是确保电网安全稳定运行的成功经验!提出了加强三道防线的建议*关键词+大停电)安全稳定)三道防线)稳定控制中图分类号+>8<?%!<<<<<<<<<文献标识码+@<<<<<<<<<文章编号+%""A<B<"CC(&!""&’"(<B<"""&<B<"&收稿日期+!""&!!"(!!#%02-.DE1<7F 4GH 52G-F <7.D2.4452.D!""&<年A 月江苏电机工程第!#卷第(期:I J <K 1-.DB L12!:,7J <K 1MB 5M.D&J -.N 2.D)J @O 9B O 4F -P)Q5MH 4GH 2M.)7F 4GH 52G)QMR 45)S M’)TH U’!J -.N 2.D))!%%"""!S L2.-’!"#$%&’$+J M5H L)@V 452G-)$%%&)WF -G*M1H )-.U)M1H -D4E)L-334.4U)2.)3MR 45)EPEH 4V )MX ).-H 2M.E)2.)H L4)R M5F U !R L2GL)R 454)3-2U)-H H 4.H 2M.)R 2U4F P’)>L4)3-345)-.-F PE4E)H L4)U254GH )-.U))2.U254GH )G-1E4E)MX )$%%&)WF -G*M1H ))X M5)F 4-5.2.D)H L4)T4EEM.E)-.U)E4H H 2.D)EH M54)WP)H L4)3MH 4.H 2-F )35MWF 4V E)MX )H L4)S L2.4E4)3MR 45)EPEH 4V )2.)E4G152H P)M345-H 2.D’)>L4)GM.G43H )MX )H L544B U4X 4.E4)F 2.4E)2E)U4X 2.4U)4Y-GH F P)-D-2.)-.U))H L4)E1GG4EEX 1F )4Y34524.G4E)2.)1E2.D)H L544B U4X 4.E4)F 2.4E)-54)354E4.H 4U’)>L4)E 1DD4EH 2M.)MX)4.L-.G2.D)H L544B U4X 4.E4)F 2.4E)X M5)2.E152.D)E4G152H P)-.U)EH -W2F 2H P)MX )H L4)3MR 45)EPEH 4V E)MX )S L2.-)2E)31H )X M5R -5U’))))()*+,%-#+WF -G*M1H )E4G152H P)-.U)EH -W2F 2H P )H L544B U4X 4.E4)F 2.4E )EH -W2F 2H P)GM.H 5MF./0&/’1/230%))B -)4)/#)51/)#4,%6/#7%1/2$0)8)’7%1$*&/-8$&"191$*,4$0):,+)%8*#$);,4<01/&"孙光辉等!加强三道防线建设确保电网的安全稳定运行各电力公司调度之间缺乏统一管理和协调"#!$美国电网继电保护距离三段定值不能区分线路短时过负荷%保护定值缺乏统一协调%保护装置振荡闭锁性能不完善%在线路出现严重过负荷或系统发生振荡时会误跳闸%引起事故的连锁反应&#"$美国电力系统安全稳定控制装置的配置不完善%既没有有效的预防性控制措施%也缺少有效的紧急控制和失步控制&最基本的电网安全稳定措施%如过负荷控制’失步解列’低频低压解列’低压切负荷等配置不足或根本就没有%不能有效制止电网事故的扩大"当电网已处在安全稳定边缘的警戒状态时却没能监视到或束手无策%任其发展"(#$电网调度过分依靠计算机系统%一旦计算机系统出现故障%造成信息不可靠%又没有后备手段%调度陷于瘫痪状态&($$电网运行追求高经济效益%送电接近输送极限%安全稳定裕度很小%地区电网的设计标准没有考虑大容量跨区趸售电力传输&一旦线路跳闸引起潮流转移时%就往往引起线路的严重过载%再加上述原因%就容易发生一系列连锁反应%事故扩大&在电力市场条件下%电网的规划建设和运行中应如何考虑和保证合理的电网安全稳定性裕度问题’电网的管理和运行机制问题等%有待进一步研究&(%$按&’()标准%)事故时互联电网不要解列%以获得相互支援*%致使电网各参与者在本次事故中未采取任何主动解列操作&对这项标准值得重新反思&!吸取"+#$事故教训%反思我国电网存在的问题!*#",#$事故对我国电网的警示从+,-+年大连电网稳定工作会议后%由于电力部门各级领导的重视’对-电力系统安全稳定导则.的贯彻执行’抓了继电保护管理%各电网根据需要配置了多种安全自动装置%使我国近年来没有发生大范围的停电事故&但对照-++#事故%应该看到我国电网正在高速发展中%电网还很薄弱%也有国外电网遇到的同样问题& (+$对大型互联电网的特性的认识和有实效的安全稳定措施有待研究/(!$电力体制改革过程中电力系统(尤其厂与网$统一规划’统一协调问题/("$电网的裕度和投资的关系%电力市场下的备用容量问题/(#$互联电网的解列条件/($$电网从外系统受电比例和受端电网的支撑强度问题/(%$大电网警告和紧急状态的判断方法’有效的控制措施/安全稳定性的监测方法’评价和控制理论的深入研究/(.$跨区电网实时信息的获取及数据不完整性问题/(-$继电保护装置的配置及定值’级差的配合协调问题&!*!我国电网建设和运行中有待解决的问题(+$我国电网处在发展过程中%电网比较薄弱%尤其是大区电网之间采用弱联网%一些电网存在结构上的不合理/电网的枢纽点及负荷中心电压支撑不足%存在电压稳定问题/一些电网的$/0123与!!/123高低压电磁环网仍在运行/有些电网没有预先设定的解列点%事故时难以隔离/电网负荷越来越重%大城市空调负荷比重已占高峰负荷"/45#/6%高峰备用不足(特别是无功不足$%许多省市被迫拉闸限电/电力市场条件下%不确定因素将增加%调度和管理遇到新问题&(!$电网规划设计中某些工程过于依赖二次系统%例如黔电送粤’云电送粤’二滩电站送出等工程把稳控装置做为正常送电的基本措施%而稳控装置的招标’合同签订又因种种原因严重滞后%使装置的设计阶段考虑不够充分’试运行时间太短或没有试运行期%在投产后继续完善的工作量较大&("$近年来国产高压微机继电保护装置动作可靠性有了显著提高%但还存在一些问题%例如进口保护振荡误动的问题’保护级差时间过长’保护的距离三段定值的配合问题(有的躲不过严重过载$等%若不及时消除隐患%就难以防止系统事故时的连锁反应&(#$不少电网尚未按稳定导则要求建立起三道防线的安全防御体系%例如只考虑!7+事故%出现!7!’!7"时就没有预定的对策/高低压电磁环网运行%高压电网解开时低压电网控制措施准备不足/一些电网的!!/123大环网一旦在薄弱环节解列%缺乏有效控制手段%不少电网没有设置合适的解列点%甚至没有配备解列装置/防止电压崩溃的基本措施000低电压切负荷装置没有配或没有投或不知如何整定/低频’低压减载的容量没有随电网负荷的增长相应增加%致使配置的切负荷容量不足等&($$安全自动装置的管理体制不够健全%基建与运行有脱节现象%有些自动装置管理规程不完善’不具体%现场误操作引起了自动装置的切机’切负荷事故多次发生&(%$电网安全自动装置的培训工作有待加强%特别是对现场运行维护人员的培训还很不够%新的稳控装置技术较为复杂%不经培训%现场人员往往难以掌握&!我国电网每年事故也不少!某些事故也曾与大停电擦肩而过!上述问题如不切实注意改进!就难免不发生类似!""#大停电的灾难事故!应引起足够重视#!三道防线是我国电网安全稳定运行的保障$电力系统安全稳定导则%规定我国电力系统承受大扰动能力的安全稳定标准分为三级$%"%&#第一级标准&保持稳定运行和电网的正常供电$单一故障’出现概率较高的故障(&)第二级标准&保持稳定运行!但允许损失部分负荷$单一严重故障’出现概率较低的故障(&’%第三级标准&当系统不能保持稳定运行时!必须防止系统崩溃并尽量减少负荷损失$多重严重故障’出现概率很低的故障(&#为满足三级标准的要求!首先应建设一个结构合理的电网!好的网架是电力系统运行的基础!同时在我国已经形成了三道防线的概念!电网的建设按三道防线规划和配置!电网运行按三道防线调度管理#为了便于分析!把电力系统运行状态分为&正常状态*警戒状态*紧急状态*极端紧急’失步(状态*恢复状态$%%(%&#图)给出了电网运行状态的转化和三道防线设置的关系#对应相应的状态!设置三道防线来确保电力系统在遇到各种事故时的安全稳定运行#第一道防线&快速可靠的继电保护*有效的预防性控制措施!确保电网在发生常见的单一故障时保持电网稳定运行和电网的正常供电)第二道防线&采用稳定控制装置及切机*切负荷等紧急控制措施!确保电网在发生概率较低的严重故障时能继续保持稳定运行)第三道防线&设置失步解列*频率及电压紧急控制装置!当电网遇到概率很低的多重严重事故而稳定破坏时!依靠这些装置防止事故扩大*防止大面积停电#按照三道防线要求进行的稳定控制过程见图*#三道防线的概念很清晰*明确!易于操作实施#近年来我国电网没有出现全网性事故和大范围停电!得益于三道防线的建设#"加强三道防线建设的建议设置三道防线是我国电网安全稳定运行成功的经验!但还应看到本文第*节所指出的存在的问题!进一步采取有效措施!加强三道防线建设!不断提高电网的安全稳定运行水平#在此提出以下建议#’)(精心进行电网规划设计!既要加强一次电网的建设!使电网结构不断地适应电力的增长!使网架更趋合理*分层分区明确!符合电力系统稳定导则与技术导则的要求!具有抵御大事故的能力!又要加强二次系统的配套建设!按三道防线的要求配置继电保护与安全自动装置#’*(接受美加大停电的教训!在厂网分开*电力市场等电力体制改革情况下!更要强调电力系统的统一调度和协调的重要性#对于有关电网安全稳定的大事应立足全网大局统筹考虑!做好应付各种紧急事故的预案!配置相应的安全自动装置!切机*切负荷措施要服从电网总体安排和需要#’+(加强二次设备管理!尤其继电保护与安全自动装置的管理!建议对继电保护及安全自动装置进行一次全面检查!落实+反措,执行情况!注意继电保护系统的协调配合!检查距离三段在线路重负荷下是否可能误江苏电机工程图#系统稳定控制过程图$电力系统运行状态及三道防线的关系!动!检查进口保护的振荡闭锁功能是否有效!并有计划有步骤地缩小继电保护动作的时间级差!完善保护的性能"稳定措施是否到位#稳定控制装置定值的配合是否合适!装置的硬件#软件方面是否存在缺陷等$确保装置在各种可能情况下正确动作!有效地制止事故时的连锁反应$%!&按新稳定导则要求!加强电网运行方式和稳定状况的分析!及时发现电网存在的问题!提出解决的方案和有效措施!做好应对重大事故的预案’加强电网安全运行状态的监视!一旦发现偏离正常状态!及时采取预防性控制措施!尽快使电网恢复正常的安全状态’这些措施有(发电机有功与无功出力的调整!高压直流输电%"#$%&功率调制!限制负荷!并联和串联电容补偿控制等’可通过联络线潮流监视#同步相量测量与功角监视#在线稳定分析给出的安全稳定裕度%包括电压稳定的裕度&及对策!由调度员采取调度手段或装设的安全自动装置实施控制’%&&对重要联络线的跳闸必须考虑有效的控制对策(这里指送电功率较大的网间联络线和地区电网从主网受电比例较大的联络线’当联络线送电功率占该电网总负荷的比例达’()以上时!即使没有暂态稳定问题!受端电网仅靠常规的低频低压减载#送端电网仅靠过频切机!控制效果不理想’此种情况应立即采取联络线跳闸联切措施!即联络线跳闸同时在受端网切除相应数量的负荷%或送端电网联切相应容量的机组&!使系统内功率迅速重新平衡!不足部分可由低频低压减载%或过频切机&措施做为后备进行补充’只要采取了跳闸联切的措施!联络线在各种情况下断开将不会危及电网的安全’%*&切实重视系统内由于设备跳闸#潮流突然转移引起线路#变压器的过载问题(过载倍数不大时允许处理的时间较长!可以依靠调度手段缓解或逐步消除过载现象"但过载倍数大时!因允许时间很短!调度人员来不及处理!如果不立即进行紧急控制!将引起设备损坏#事故扩大’美国多次大停电事故都是从潮流突然转移#线路过载诱发的’消除设备严重过载的最有效措施是用过载控制装置根据过载情况自动切除相应数量的电源或负荷’%+&在电网遇到多重性故障!如断路器拒动#保护误动或拒动#多线相继跳闸引起断面断开等严重事故!应依靠第三道防线的措施!即(,配置失步解列装置!当系统失去同步时在预定的解列点将系统解列为’个部分!防止事故扩大!但需注意解决各解列装置之间的协调配合"网间联络线还应根据需要配置低频解列及低压解列的装置!以便在紧急状态下隔离事故电网"-配置足够的低频减载装置!在系统有功功率缺额时自动切负荷"配置过频切机装置!在有功功率过剩时自动切机".配置低电压自动切负荷装置!在系统无功功率缺额时自动切除相应的负荷!维持系统的电压稳定’总之!立足电网最不利情况!保证系统在任何情况下不能瓦解!尽量减少负荷的损失’%/&加强对继电保护及安全自动装置运行技术人员的培训!制定严格的运行管理规程和规定!做好装置的运行维护工作!确保装置动作的正确性’%0&重视电网安全稳定控制方面新技术的研究和应用’如在线稳定控制决策系统(日本中部电力公司的123系统自4005年投运至今!已成功运行了6年多时间’目前!南京南瑞继保电气有限公司正与日本中部电力#福建电网合作完成从能量管理系统%782&和安全稳定控制系统!同时获取信息的福建电网在线稳定控制决策系统’该系统将真正实现电力系统在线安全稳定分析和决策控制!并将为电力系统调度运行人员提供预防性控制的提示及紧急事故处理的建议!另外还将进行电网安全运行状态的统计!积累电网安全稳定运行的信息资料’!结束语’9(:年是世界上电网大事故频发的一年!这些事故警示人们(电网的安全稳定问题仍然是电力生产运行的首要问题!任何时候不能掉以轻心’三道防线是确保我国电网安全稳定运行的成功经验!应该认真吸取美加/);<等大停电事故的教训!正视我国电网在安全稳定方面存在的问题!贯彻电力系统稳定导则!不断加强三道防线的建设!配套和完善各种稳控装置和安全自动装置!防止事故的连锁反应!防止主设备严重损坏!有效避免大停电事故!保证国民经济的高速发展和人民社会生活的安定’参考文献(=;>???@A?6BB?C’994!电力系统安全稳定导则*2+D=’>???@A?E?1??+’:F’999!电力系统安全稳定控制技术导则*2+D =:>?G D2D F3HIHJH?KLM NO PQRQS NT?LUS HVN?S HQW?X LO YN?Z IS NO Z T?O NKLO S(3HUQF ?????????NQ?LX??S[N?HUVUQS?;<S[?\]HYWLUS?Z I?S[N?G IZ S NJ?2S HS NQ?HIJ?3HIHJH?IL^F P P P P P P P P P NT\NO P’99:P HYWILM]NJVT NIS Q*_+D孙光辉等(加强三道防线建设确保电网的安全稳定运行作者简介(孙光辉%40:/P F&!男!山东潍县人!教授级高工!从事电力系统安全稳定控制技术的研究与开发工作"沈国荣%40<0P F&!男!江苏武进人!教授级高工!中国工程院院士!从事保护和自动化的研究开发工作’!。
