附件1关于加强气体绝缘金属封闭开关设备全过程管理重点措施第一章总则第一条为进一步加强气体绝缘金属封闭开关设备（以下简称GIS）全过程管理，预防事故发生，保障电网安全、可靠运行，特制订本措施。
第二条本措施依据国家及电力行业相关标准、规程规范，并结合国家电网公司GIS的评估分析、运行状况分析及运行经验而制定。
第三条本措施适用于72.5kV及以上GIS，HGIS可参照执行。
第四条各网省、市电力公司可根据本措施，结合本单位实际情况制定相应的实施细则。
第二章设备设计选型第五条所选72.5kV及以上GIS产品必须通过国家级产品鉴定。
对于国外独资或中外合资企业，其生产的GIS产品应按电力行业标准进行型式试验，试验合格后方可选用。
产品型式试验均应在第三方检测机构进行。
第六条凡生产GIS的国外独资或中外合资企业，产品销售到国家电网公司系统，均应接受产品质量监督管理。
对于从国外批量整机进口的GIS产品，原则上可不再重复进行型式试验，其国外母公司的型式试验报告有效；对于从国外批量散件进口、在国内组装的GIS产品，应按转厂和异地生产的情况在有资质的检测机构进行全部的型式试验；对于进行了国产化的产品，应在有资质的检测机构进行相应的的型式试验验证。
第七条用于低温（最低温度为-30℃及以下）、重污秽Ⅳ级（沿海Ⅲ级）等地区的GIS，宜采用户内安装方式。

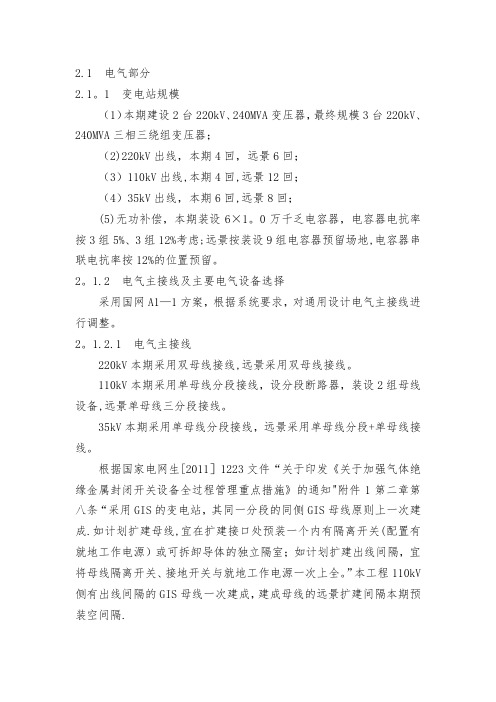

第八条采用GIS的变电站，其同一分段的同侧GIS母线原则上一次建成。
如计划扩建母线，宜在扩建接口处预装一个内有隔离开关（配置有就地工作电源）或可拆卸导体的独立隔室；如计划扩建出线间隔，宜将母线隔离开关、接地开关与就地工作电源一次上全。
第九条GIS变电站如计划分期建设，在GIS采购时，应要求制造厂提供包括扩建预留部分在内的完整的现场绝缘试验方案。
扩建完成后试验时，应尽可能减少对原有设备的耐压试验次数。
第十条主母线隔室的长度设置应充分考虑检修维护的便捷，550kV及以下GIS的单个主母线隔室的SF6气体总量不宜超过300kg。
第十一条对双母线结构的GIS，同一出线间隔的不同母线隔离开关应各自设置独立隔室。
252kV及以上GIS母线隔离开关不宜采用与母线共隔室的设计结构。
第十二条为便于开展运行中GIS局放检测工作，制造厂在产品设计时应考虑在GIS罐体内预设电极。
电极的设计要求和性能参数需与用户和局放测试仪器厂共同协商确定。
电极的设置不得影响GIS的内部电场分布，并应有可靠措施保证测试人员的人身安全。
第十三条为便于试验和检修，GIS的避雷器和电压互感器应设置独立的隔离开关或隔离断口；架空进线的线路避雷器和线路电压互感器宜采用外装结构。
第十四条GIS配置伸缩节的位置和数量应充分考虑安装地点的气候特点、基础沉降、允许位移量和位移方向等因素。
制造厂应提供伸缩节的允许变化量和调节方法。
第十五条密度继电器与GIS本体之间的连接方式应满足不拆卸校验的要求。
分箱结构的断路器每相应安装独立的密度继电器。
户外安装的密度继电器应设置防雨罩，保证指示表、控制电缆接线盒和充放气接口均能够得到有效遮挡。
第十六条对采用ELK3型（相间连杆采用转动传动方式）设计的三相机械联动隔离开关，应在A、C两相同时安装分合闸指示器。
第十七条吸附剂罩的材质应选用不锈钢或其它高强度材料。
吸附剂罩应与罐体安装紧固，吸附剂的成分和用量应严格按技术条件规定选用。
—6—第十八条户外汇控柜或机构箱的防护等级不得低于IP44，柜体应设置可使柜内空气流通的通风口，并具有防腐、防雨、防潮、防尘和防小动物进入的性能。
第十九条安装在潮湿多雨、低温地区的GIS，其机构箱、汇控柜宜采用低功率常投加热器与手动投切加热器组合配置的方案，加热器电源和操作电源应分别独立设置，以保证切断操作电源后加热器仍能工作。
第三章工厂装配和试验第二十条制造厂应加强绝缘件和瓷套管的质量控制。
252kV及以上GIS 用绝缘拉杆总装前应逐支进行工频耐压和局放试验；126kV及以上GIS 用盆式绝缘子应逐只进行工频耐压和局放试验，252kV及以上GIS用盆式绝缘子还应逐只进行X光探伤检测；252kV及以上瓷空心绝缘子应逐支进行超声纵波探伤检测。
以上试验均应由GIS制造厂完成，并将试验结果随出厂试验报告提交用户。
第二十一条制造厂应严格按工艺文件要求涂抹硅脂，避免因硅脂过量造成盆式绝缘子表面闪络。
第二十二条 GIS装配时，制造厂应对GIS内部的螺丝进行反复拧卸，并彻底清洁螺孔内的金属物，避免其落入罐体内发生放电。
第二十三条断路器、隔离开关和接地开关出厂试验时应进行不少于200次的机械操作试验，以保证触头充分磨合。
200次操作完成后应彻底清洁壳体内部，再进行其它出厂试验。
第二十四条 GIS出厂绝缘试验应在装配完整的间隔或尽量完整的间隔上进行，252kV及以上设备还应进行正负极性各3次雷电冲击耐压试验。
第二十五条为防止盆式绝缘子老化和绝缘性能下降，GIS可采用带金属法兰的盆式绝缘子，但应预留窗口便于进行特高频局放检测。
采用此结构的盆式绝缘子可取消罐体对接处的短接排（跨接片）。
第四章设备运输、安装和交接第二十六条 GIS运输时，应在断路器、隔离开关、电压互感器和避雷器运输单元上加装三维冲击记录仪，其他运输单元加装震动指示器。
运输中如出现冲击加速度大于3g或不满足产品技术文件要求的情况，产品运至现场后应打开相应隔室检查各部件是否完好，必要时可增加试验项目或返厂处理。
第二十七条为保证GIS安装质量，363kV及以上GIS应实施“专业化”安装，由制造厂负责设备现场装配和组装工作，施工单位进行现场配合。
第二十八条 GIS在户外安装时应设置专用的防尘、防潮安装棚，在户内安装时应在室内装修完毕后进行。
安装现场的环境条件应满足制造厂安装技术规范要求，不满足安装环境条件要求时不得安装。
第二十九条现场安装时，应保证绝缘拉杆、盆式绝缘子、—8—支持绝缘件的干燥和清洁，不得发生磕碰和划伤，应按制造厂技术规范要求严格控制其在空气中的暴露时间。
第三十条安装过程中，对于电缆及母线的连接处等难以直接观察的部位，应利用有效的检测仪器和手段进行核查，确保连接可靠。
第三十一条交接试验时，应在交流耐压试验的同时进行局放检测。
72.5～363kVGIS的交流耐压值应为出厂值的100%，550～800kVGIS的交流耐压值应不低于出厂值的90％。
有条件时还应进行冲击耐压试验。
第三十二条交接试验时，应对所有断路器隔室进行SF6气体纯度检测，其它隔室可进行抽测。
所测结果应满足GB12022 标准的要求。
第三十三条现场测量主回路电阻时，如三相测量值存在明显差异，须查明原因。
第五章设备运行管理第三十四条所有扩建预留间隔应按在运设备管理，加装密度继电器并可实现远程监视。
在完成预留间隔设备的交接试验后，应将预留间隔的断路器、隔离开关和接地开关置于分闸位置，断开就地控制和操作电源，并在机构箱上加装挂锁。
第三十五条 GIS配电装置室内应设置一定数量的氧量仪和SF6浓度报警仪。
进入室内前必须先强迫通风15min以上，待含氧量和SF6气体浓度符合标准要求后方可进入。
户外GIS设备发生爆炸或严重漏气等故障时，值班人员应穿戴防毒面具和防护服，从上风侧接近设备。
第三十六条应加强运行中GIS的带电检测和在线监测工作。
在迎峰度夏前、A类或B类检修后、经受大负荷冲击后应进行局放检测，对于局放量异常的设备，应同时结合SF6气体分解物检测技术进行综合分析和判断。
第三十七条 GIS中断路器发生拒分时，应立即采取措施将其停用，待查明拒动原因并消除缺陷后方可重新投运。
第三十八条 GIS在交接验收时以及进行A、B类检修后必须进行机械特性测试，并保证机械行程特性曲线在规定的范围内。
附件2《关于加强气体绝缘金属封闭开关设备全过程管理重点措施》编制说明一、目的和任务来源气体绝缘金属封闭开关设备（以下简称GIS）作为一种集联络、控制、测量和保护为一体的高度集成化开关电器，具有占地面积小、配置灵活、受外部环境影响小等优点，倍受电力用户青睐。
近年来，国家电网公司系统GIS装用量增长迅猛，截至2010年底，公司系统72.5kV及以上GIS（含HGIS）装用量所占比例已由2005年的9.7％增至2010年的21.9％，且大部分设备运行于枢纽变电站和城区变电站，对电网的安全运行极其重要。
随着装用量的剧增，GIS的产品质量和运行可靠性得到越来越多的关注和重视。
近三年，系统内陆续发生多起GIS内部放电和机械故障，造成变电站全停或部分停电，严重影响着电网的安全运行。
因此，有必要从设备选型、工厂装配和试验、运输和安装、交接验收及运行管理等环节加强GIS的全过程管理，提高GIS的运行可靠性。
国家电网公司生产技术部高度重视GIS的专业管理，为进一步提高GIS的健康水平和运行可靠性，决定于2011年3月开始进行GIS反事故措施的研究和编制工作，并在广泛征求各网省公司、相关制造厂以及公司总部各相关部门意见后，于2011年6月编制完成。
二、工作概况编制本措施的总体工作原则是：统一组织、分工明确、广泛调研、措施有效。
编制工作由国家电网公司生产技术部牵头组织，中国电力科学研究院具体负责，经多次讨论和修改后，最终形成该项反事故措施。
2011年3月14日，国家电网公司生产技术部在北京召开了生产例会，会议决定编制加强气体绝缘金属封闭开关设备全过程管理重点措施，由中国电力科学研究院负责起草。
2011年3月15日～4月15日，中国电力科学研究院成立编写组，于4月15日完成初稿。
2011年4月16日～5月10日，编写组将初稿发往公司系统20个网省电力公司征求意见。
2011年5月11日～20日，编写组根据各网省电力公司提出的修改意见，将初稿修改后报国家电网公司生产技术部审查。
2011年5月23日～24日，国家电网公司生产技术部在北京组织召开《关于加强气体绝缘金属封闭开关设备全过程管理重点措施》审查会，并提出具体修改意见。
会议决定由编写组按会议提出的修改意见修改完毕后，发往制造厂征求意见。
2011年5月25日～31日，编写组按会议提出的修改意见修改完毕，于5月27日发往主要GIS制造厂征求意见。
2011年6月1日～8日，编写组按照制造厂提出的修改意见修改完毕，形成送审稿。
2011年6月9日～13日，国家电网公司生产技术部在征求公司总部安监部、基建部、建设部、特高压建设部、物资部意见的基础上，提出修改意见，编写组按修改意见修改后形成报批稿。
三、有关问题的说明1.关于本措施的内容本措施包括总则、设计选型、工厂组装和试验、运输、安装和交接及运行管理等四部分内容，全面总结和提出了预防GIS事故措施。
本措施自发布之日起开始执行，同时替代《国家电网公司预防交流高压开关事故措施》（国家电网生[2004]641号）和《国家电网公司十八项重大反事故措施》中关于GIS方面的内容。
