硒处理方法

硒硒属半金属，固态硒分无定形和晶体两种，无定形硒又分红色粉状、玻璃状和胶体状三种。

晶体硒有单斜晶体和六方晶体之分，其中以灰色六方晶体最为稳定。

红色的单斜晶体和灰色的六方晶体是硒的同素异形体。

红硒在受热后，会迅速变成灰硒。

灰硒的熔点为2l7℃。

灰硒的重要特性是它具有典型的半导体性能，可以用于无线电的检波和整流。

硒整流器具有耐负荷、耐高温、电稳定性好等特点。

硒对光非常敏感。

据测定，在充足阳光的照射下，硒的导电率比在黑暗时要大一千倍。

这样，硒被用来制造光敏电阻和光电管，在自动控制、电视制造等方面有着广泛的用途。

硒还被制成光电池。

硒及其化合物均有毒。

硒主要赋存在黄铜矿、黄铁矿、方铅矿中，有时也存在于辉钼矿、铀矿中，主要的硒矿物有硒铜矿、硒铜银矿、硒银铅矿、辉汞矿。

工业上硒一般是从铜电解精炼的阳极泥中提取。

目前广泛采用的是硫酸化焙烧法，此方法的主要优点是硒的回收率高，适用于处理多种原料。

此外，还有苏打焙烧法回收硒。

对于高纯硒的制取方法有蒸馏法和氧化-还原法，后者广泛用于制备纯度大于99.992%纯硒。

为制取纯度超过99.999%的高纯硒，可采用真空蒸馏法、离子交换法、硒化物热分解及二氧化硒气相氨还原法等。

工业纯硒约有55%用于玻璃的着色和脱色颜料。

高质量信号用的透镜玻璃含硒2%，加入硒的平板玻璃用作太阳能的热传输板和激光器窗口红外过滤器。

在冶金工业上，硒可以改善碳素钢、不锈钢和铜的切削加工性能。

大约有30%的硒以高纯形式（99.99%）与其他元素作成合金。

硒还用于制造低压整流器、光电池、热电材料以及各种复印复写的光接受器。

其余15%的硒，以化合物形式用作有机合成的氧化剂和催化剂。

硒及硒化物加入润滑脂中，可用于超高压润滑。

镓、铟、铊、锗、硒、碲和铼通常称为稀散金属，这7个元素从1782年发现碲以来，直到1925年发现铼才被全部发现。

这一组元素之所以被称为稀散金属，一是因为它们之间的物理及化学性质等相似，划为一组；二是由于它们常以类质同象的形式存在于有关的矿物当中，难以形成独立的具有单独开采价值的稀散金属矿床；三是它们在地壳中的平均含量较低，以稀少分散状态伴生在其他矿物之中，只能随开采主金属矿床时在选冶中加以综合回收和利用。

铜阳极泥微波处理回收铜和硒的技术方法一，概述铜阳极泥微波处理回收铜和硒的技术方法是湿法冶金技术方法，特别涉及一种采用微波处理从铜阳极泥中回收铜和硒的方法。

具体是筛去铜阳极泥中颗粒直径大于5mm 的沙粒类杂质，然后加入浓度为 20~500g/L 的硫酸调浆，控制铜阳极泥浆料的重量浓度在1~30%，将铜阳极泥浆料臵于微波炉中，向铜阳极泥浆料中通入或加入氧化剂，调节微波频率为1500~3500MHz，微波加热功率为 120~700w，在常压下浸出反应 1~30min，铜阳极泥中的铜以 CuSO4形式浸出，硒以H2SeO3、 SeSO3等形式浸出。

本发明方法缩短了铜阳极泥的处理时间，加大了处理量，提高了铜和硒的脱除率，使铜阳极泥中其他有价金属走向合理且集中，有利于综合回收，既降低了能耗，又不需要特殊的高压装备，同时具有较快的浸出速度。

二，技术方法基本原理铜阳极泥微波处理回收铜和硒的技术方法属于湿法冶金技术方法，是关于铜阳极泥微波处理回收铜和硒的技术方法，铜在电解精炼时，在直流电作用下阳极上的铜和电位较负的贱金属溶解进入溶液，而正电性金属，如金、银和铂族金属它们在阳极上不进行电化学溶解，而以极细的分散状态落入槽底成为铜阳极泥。

铜阳极泥含有大量的贵金属和稀有元素，是提取贵金属的重要原料。

为了更好地富集稀贵金属元素，并有利于其他有价元素的回收，需要对阳极泥进行预处理，即将阳极泥中影响后续分离工艺显著的非贵金属元素先行解离出来。

铜在铜阳极泥中占有极大的比例，而且它的存在对后续的贵金属分离有重大的影响，因此需要对其进行预处理回收，以降低后续工作的试剂耗量和缩短生产周期。

硒在铜阳极泥中往往与金属等形成稳定的硒化物合金，各种硒化物由于性质十分稳定，使脱硒过程十分困难。

对于铜阳极泥预处理脱铜和收硒，目前国内外采用较多的方法是硫酸盐化焙烧硫酸浸出法、氧化焙烧硫酸浸出法、常压空气搅拌硫酸直接浸出法等。

火法工艺中，焙烧过程存在高能耗、操作环境差以及产生的环境污染等问题，至今仍是一个技术难题；而常压酸浸除铜过程可以不产生二氧化硫，但由于空气氧化法的反应温度不能很高（最高不超过 90℃），因此反应强度较弱、反应时间较长，需要24小时甚至更长时间完成脱铜任务，并且脱铜率和脱硒率低，脱铜率只有60~70% 左右而脱硒率更是小于 30%。

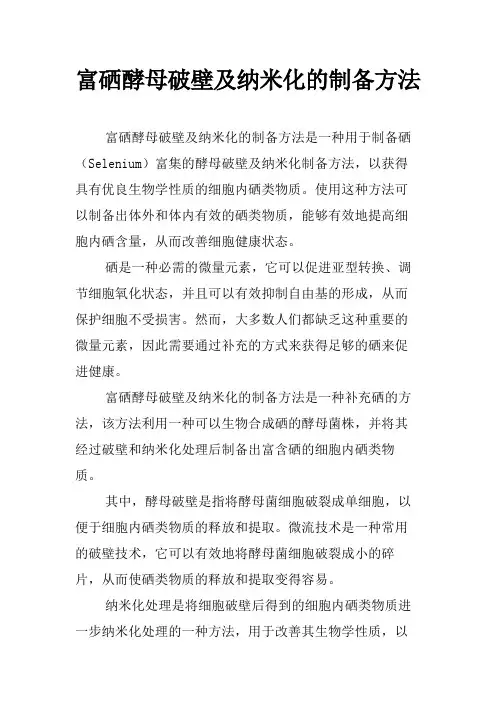

富硒酵母破壁及纳米化的制备方法
富硒酵母破壁及纳米化的制备方法是一种用于制备硒（Selenium）富集的酵母破壁及纳米化制备方法，以获得具有优良生物学性质的细胞内硒类物质。

使用这种方法可以制备出体外和体内有效的硒类物质，能够有效地提高细胞内硒含量，从而改善细胞健康状态。

硒是一种必需的微量元素，它可以促进亚型转换、调节细胞氧化状态，并且可以有效抑制自由基的形成，从而保护细胞不受损害。

然而，大多数人们都缺乏这种重要的微量元素，因此需要通过补充的方式来获得足够的硒来促进健康。

富硒酵母破壁及纳米化的制备方法是一种补充硒的方法，该方法利用一种可以生物合成硒的酵母菌株，并将其经过破壁和纳米化处理后制备出富含硒的细胞内硒类物质。

其中，酵母破壁是指将酵母菌细胞破裂成单细胞，以便于细胞内硒类物质的释放和提取。

微流技术是一种常用的破壁技术，它可以有效地将酵母菌细胞破裂成小的碎片，从而使硒类物质的释放和提取变得容易。

纳米化处理是将细胞破壁后得到的细胞内硒类物质进一步纳米化处理的一种方法，用于改善其生物学性质，以
便能够更好地被细胞吸收和利用。

纳米化处理可以使硒类物质变得更加稳定，同时也能够增加其在体内的活性和生物利用度，从而达到改善细胞内硒类物质的目的。

富硒酵母破壁及纳米化的制备方法具有良好的生物学性质，可以有效提高细胞内硒含量，从而改善细胞健康状态。

此外，该方法还可以有效地抑制自由基的形成，从而保护细胞不受损害。

因此，富硒酵母破壁及纳米化的制备方法是一种改善人体细胞健康状态的有效方法，可以有效地提高细胞内硒含量，从而有助于改善人体健康状况。

回收铜阳极泥中硒的方法一、方法概要本方法研究回收铜阳极泥中硒的方法技术，其特点是它包括如下工艺步骤：铜阳极泥加铜粉、浓硫酸浆化后送至回转窑焙烧，铜粉在焙烧时生成二氧化硫气体，生成的气体能够起到解决蓬松焙砂、破坏硫酸银、硫酸铅表面张力大问题，从而降低了焙砂粒度，既保证了铜阳极泥中硒的焙烧效果又满足了下道湿法工艺处理的要求；本工艺设备配置简单，尤其适用于复杂含高银、高铅、低铜的铜阳极泥的处理，操作稳定便于控制，资源综合利用率高。

二、基本技术原理本方法属于冶金工艺技术领域，具体地讲是研究回收铜阳极泥中硒的方法，特别适用于复杂含高银、高铅、低铜的铜阳极泥的处理。

目前，铜阳极泥处理主要工艺为，阳极泥经浓硫酸浆化后直接回转窑焙烧，产出适合湿法工艺要求的焙砂；若含银量在 25-30%，铅含量在 20-28% 的铜阳极泥经常规焙烧后产生的焙砂的粒度较大，通常呈块状；硒回收率极低，焙砂质量不能满足湿法处理的要求。

三、主要技术内容本方法的目的是克服上述已有技术的不足，而提供一种回收铜阳极泥中硒的方法，主要解决现有的工艺对银含量 25-30%、铅含量 20-28% 的铜阳极泥硒回收率极低的问题。

本方法的技术方案是：一种回收铜阳极泥中硒的方法，其特殊之处在于它包括如下工艺步骤：a 将浓硫酸加入到反应釜中，浓硫酸与铜阳极泥的液固重量比为 0.8-1.5:1，同时加入适量的铜粉，铜粉加入后使物料中含铜量 10%，开启一次浆化 6h，搅拌料浆成糊状；b 反应完成后，将料浆均匀投入回转窑中进行焙烧，料浆在窑内停留 3-5h，焙砂流入料斗，反应产生的二氧化硫和二氧化硒进入吸收塔进行还原反应，产出粗硒；反应原理：2H2SO4( 浓 )+Cu CuSO4+SO2+2H2O ；SeO2+H2O=H2SeO3 ；H2SeO3+2SO2+H2O=2H2SO4+Se ；c将焙砂加入反应釜内，再加入水、浓硫酸搅拌；在85℃恒温下反应 2h ；过滤后，得到浸出后液和浸出渣；d 浸出后液通过氯化沉银、铁粉置换工艺得到银粉；e 浸出渣通过氯化分金、二氧化硫还原工艺得到金粉。

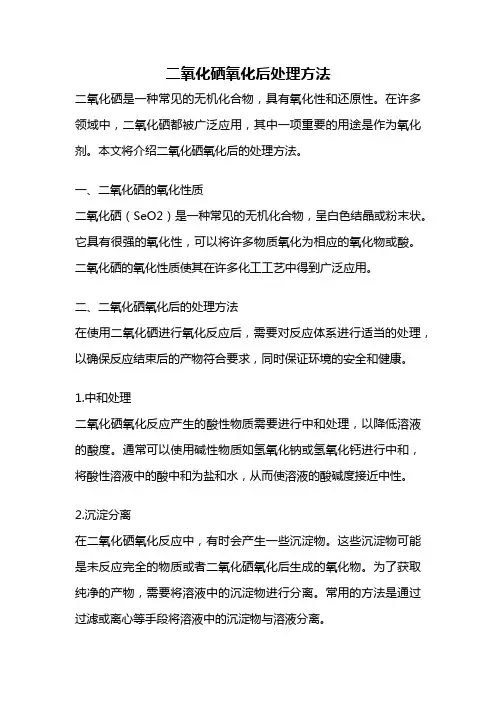

二氧化硒氧化后处理方法二氧化硒是一种常见的无机化合物，具有氧化性和还原性。

在许多领域中，二氧化硒都被广泛应用，其中一项重要的用途是作为氧化剂。

本文将介绍二氧化硒氧化后的处理方法。

一、二氧化硒的氧化性质二氧化硒（SeO2）是一种常见的无机化合物，呈白色结晶或粉末状。

它具有很强的氧化性，可以将许多物质氧化为相应的氧化物或酸。

二氧化硒的氧化性质使其在许多化工工艺中得到广泛应用。

二、二氧化硒氧化后的处理方法在使用二氧化硒进行氧化反应后，需要对反应体系进行适当的处理，以确保反应结束后的产物符合要求，同时保证环境的安全和健康。

1.中和处理二氧化硒氧化反应产生的酸性物质需要进行中和处理，以降低溶液的酸度。

通常可以使用碱性物质如氢氧化钠或氢氧化钙进行中和，将酸性溶液中的酸中和为盐和水，从而使溶液的酸碱度接近中性。

2.沉淀分离在二氧化硒氧化反应中，有时会产生一些沉淀物。

这些沉淀物可能是未反应完全的物质或者二氧化硒氧化后生成的氧化物。

为了获取纯净的产物，需要将溶液中的沉淀物进行分离。

常用的方法是通过过滤或离心等手段将溶液中的沉淀物与溶液分离。

3.溶解处理有些情况下，二氧化硒氧化反应的产物是不溶于水的固体。

在这种情况下，可以选择使用适当的溶剂将固体溶解。

溶解处理可以提高产物的纯度，并方便后续的操作和利用。

4.废弃物处理二氧化硒氧化反应产生的废弃物需要进行妥善处理，以避免对环境造成污染。

根据废弃物的性质和数量，可以选择合适的处理方法。

例如，可以将废弃物进行分类并交由专门的处理机构进行处理，或者进行物理和化学处理以降解废弃物的毒性。

二氧化硒氧化后的处理方法在多个领域中得到应用。

以下是一些典型的应用案例：1.化工工艺中的废气处理：在某些化工生产过程中，产生的废气中可能含有二氧化硒。

为了减少对环境的污染，需要对废气进行处理，将其中的二氧化硒氧化为硒酸或硒酸盐，并进行适当的处理和回收利用。

2.金属表面处理：二氧化硒可以用作金属表面的氧化剂，对金属表面进行氧化处理，以提高其耐腐蚀性和附着力。
