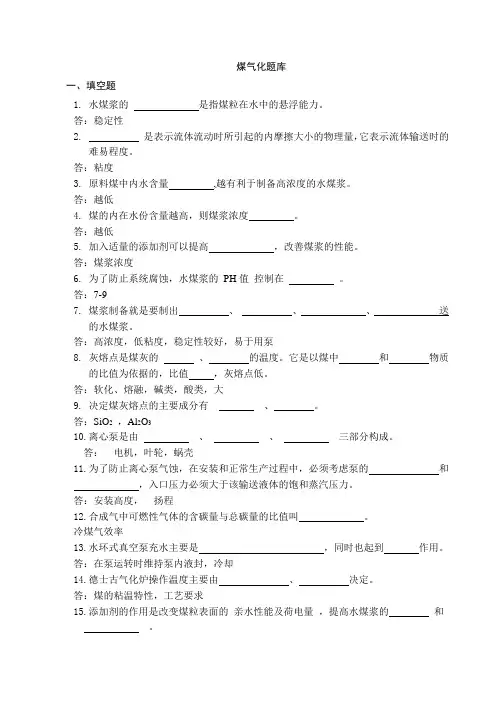

煤气化题库一、填空题1.水煤浆的是指煤粒在水中的悬浮能力。
答:稳定性2.是表示流体流动时所引起的内摩擦大小的物理量,它表示流体输送时的难易程度。
答:粘度3.原料煤中内水含量,越有利于制备高浓度的水煤浆。
答:越低4.煤的内在水份含量越高,则煤浆浓度。
答:越低5.加入适量的添加剂可以提高,改善煤浆的性能。
答:煤浆浓度6.为了防止系统腐蚀,水煤浆的PH值控制在。
答:7-97.煤浆制备就是要制出、、、送的水煤浆。
答:高浓度,低粘度,稳定性较好,易于用泵8.灰熔点是煤灰的、的温度。
它是以煤中和物质的比值为依据的,比值,灰熔点低。
答:软化、熔融,碱类,酸类,大9.决定煤灰熔点的主要成分有、。
答:SiO2,Al2O310.离心泵是由、、三部分构成。
答:电机,叶轮,蜗壳11.为了防止离心泵气蚀,在安装和正常生产过程中,必须考虑泵的和,入口压力必须大于该输送液体的饱和蒸汽压力。
答:安装高度,扬程12.合成气中可燃性气体的含碳量与总碳量的比值叫。
冷煤气效率13.水环式真空泵充水主要是,同时也起到作用。
答:在泵运转时维持泵内液封,冷却14.德士古气化炉操作温度主要由、决定。
答:煤的粘温特性,工艺要求15.添加剂的作用是改变煤粒表面的亲水性能及荷电量,提高水煤浆的和。
答:浓度,降低粘度16.每生产所能消耗的纯氧量,称为。
答:1000Nm3 (CO+H2),比氧耗17.激冷环安装在上部,根据激冷环内部开口方向的不同,激冷水经激冷环后,在下降管表面流下,防止高温气体损坏,起到保护作用。
答:下降管,均布后,螺旋状,下降管18.工艺烧嘴为结构,氧气走和,在烧嘴头部设有,前端有水夹套,以保护烧嘴在高温环境不被烧坏。
答:三流道外混式,外环,内环,冷却水盘管19.对气化系统进行氮气置换,开车时置换合格标准为,停车时置换合格标准为可燃气。
答:O2<0.5%,<0.5%20.锁斗程序运行一个循环包括,泄压、、、、五个阶段。
答:排渣,冲洗,冲压,收渣21.气化炉停车时,煤浆切断阀,循环阀。

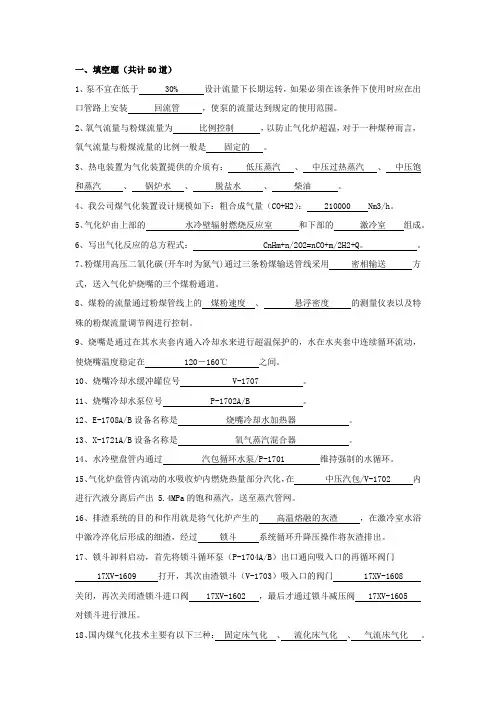

一、填空题(共计50道)1、泵不宜在低于 30% 设计流量下长期运转,如果必须在该条件下使用时应在出口管路上安装回流管,使泵的流量达到规定的使用范围。
2、氧气流量与粉煤流量为比例控制,以防止气化炉超温,对于一种煤种而言,氧气流量与粉煤流量的比例一般是固定的。
3、热电装置为气化装置提供的介质有:低压蒸汽、中压过热蒸汽、中压饱和蒸汽、锅炉水、脱盐水、柴油。
4、我公司煤气化装置设计规模如下:粗合成气量(CO+H2): 210000 Nm3/h。
5、气化炉由上部的水冷壁辐射燃烧反应室和下部的激冷室组成。
6、写出气化反应的总方程式: CnHm+n/2O2=nCO+m/2H2+Q。
7、粉煤用高压二氧化碳(开车时为氮气)通过三条粉煤输送管线采用密相输送方式,送入气化炉烧嘴的三个煤粉通道。
8、煤粉的流量通过粉煤管线上的煤粉速度、悬浮密度的测量仪表以及特殊的粉煤流量调节阀进行控制。
9、烧嘴是通过在其水夹套内通入冷却水来进行超温保护的,水在水夹套中连续循环流动,使烧嘴温度稳定在 120-160℃之间。
10、烧嘴冷却水缓冲罐位号 V-1707 。
11、烧嘴冷却水泵位号 P-1702A/B 。
12、E-1708A/B设备名称是烧嘴冷却水加热器。
13、X-1721A/B设备名称是氧气蒸汽混合器。
14、水冷壁盘管内通过汽包循环水泵/P-1701 维持强制的水循环。
15、气化炉盘管内流动的水吸收炉内燃烧热量部分汽化,在中压汽包/V-1702 内进行汽液分离后产出 5.4MPa的饱和蒸汽,送至蒸汽管网。
16、排渣系统的目的和作用就是将气化炉产生的高温熔融的灰渣,在激冷室水浴中激冷淬化后形成的细渣,经过锁斗系统循环升降压操作将灰渣排出。
17、锁斗卸料启动,首先将锁斗循环泵(P-1704A/B)出口通向吸入口的再循环阀门17XV-1609 打开,其次由渣锁斗(V-1703)吸入口的阀门 17XV-1608 关闭,再次关闭渣锁斗进口阀 17XV-1602 ,最后才通过锁斗减压阀 17XV-1605 对锁斗进行泄压。

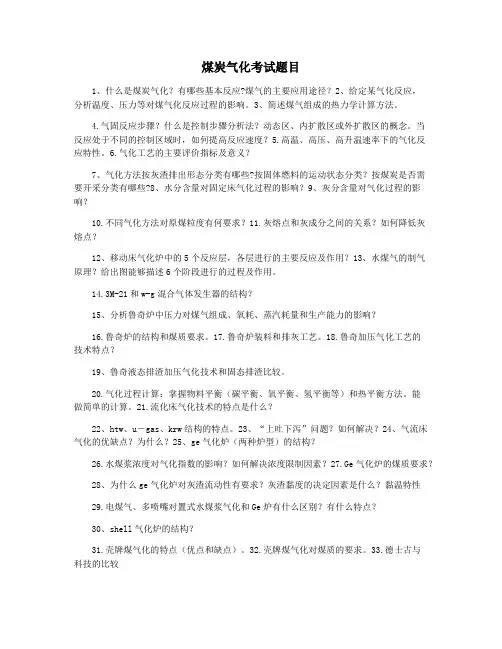

煤炭气化考试题目1、什么是煤炭气化?有哪些基本反应?煤气的主要应用途径?2、给定某气化反应,分析温度、压力等对煤气化反应过程的影响。
3、简述煤气组成的热力学计算方法。
4.气固反应步骤?什么是控制步骤分析法?动态区、内扩散区或外扩散区的概念。
当反应处于不同的控制区域时,如何提高反应速度?5.高温、高压、高升温速率下的气化反应特性。
6.气化工艺的主要评价指标及意义?7、气化方法按灰渣排出形态分类有哪些?按固体燃料的运动状态分类?按煤炭是否需要开采分类有哪些?8、水分含量对固定床气化过程的影响?9、灰分含量对气化过程的影响?10.不同气化方法对原煤粒度有何要求?11.灰熔点和灰成分之间的关系?如何降低灰熔点?12、移动床气化炉中的5个反应层,各层进行的主要反应及作用?13、水煤气的制气原理?给出图能够描述6个阶段进行的过程及作用。
14.3M-21和w-g混合气体发生器的结构?15、分析鲁奇炉中压力对煤气组成、氧耗、蒸汽耗量和生产能力的影响?16.鲁奇炉的结构和煤质要求。
17.鲁奇炉装料和排灰工艺。
18.鲁奇加压气化工艺的技术特点?19、鲁奇液态排渣加压气化技术和固态排渣比较。
20.气化过程计算:掌握物料平衡(碳平衡、氧平衡、氢平衡等)和热平衡方法。
能做简单的计算。
21.流化床气化技术的特点是什么?22、htw、u-gas、krw结构的特点。
23、“上吐下泻”问题?如何解决?24、气流床气化的优缺点?为什么?25、ge气化炉(两种炉型)的结构?26.水煤浆浓度对气化指数的影响?如何解决浓度限制因素?27.Ge气化炉的煤质要求?28、为什么ge气化炉对灰渣流动性有要求?灰渣黏度的决定因素是什么?黏温特性29.电煤气、多喷嘴对置式水煤浆气化和Ge炉有什么区别?有什么特点?30、shell气化炉的结构?31.壳牌煤气化的特点(优点和缺点)。
32.壳牌煤气化对煤质的要求。
33.德士古与科技的比较指标:co+h2;碳转化率;冷煤气效率;氧耗、煤耗。

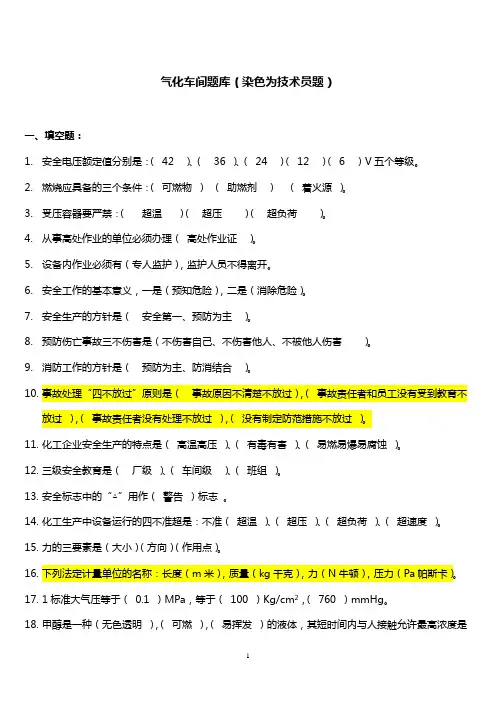

气化车间题库(染色为技术员题)一、填空题:1.安全电压额定值分别是:( 42 )、( 36 )、( 24 )( 12 )( 6 )V五个等级。
2.燃烧应具备的三个条件:(可燃物)(助燃剂)(着火源)。
3.受压容器要严禁:(超温)(超压)(超负荷)。
4.从事高处作业的单位必须办理(高处作业证)。
5.设备内作业必须有(专人监护),监护人员不得离开。
6.安全工作的基本意义,一是(预知危险),二是(消除危险)。
7.安全生产的方针是(安全第一、预防为主)。
8.预防伤亡事故三不伤害是(不伤害自己、不伤害他人、不被他人伤害)。
9.消防工作的方针是(预防为主、防消结合)。
10.事故处理“四不放过”原则是(事故原因不清楚不放过),(事故责任者和员工没有受到教育不放过),(事故责任者没有处理不放过),(没有制定防范措施不放过)。
11.化工企业安全生产的特点是(高温高压)、(有毒有害)、(易燃易爆易腐蚀)。
12.三级安全教育是(厂级)、(车间级)、(班组)。
13.安全标志中的“△”用作(警告)标志。
14.化工生产中设备运行的四不准超是:不准(超温)、(超压)、(超负荷)、(超速度)。
15.力的三要素是(大小)(方向)(作用点)。
16.下列法定计量单位的名称:长度(m米),质量(kg千克),力(N牛顿),压力(Pa帕斯卡)。
17.1标准大气压等于( 0.1 )MPa,等于( 100 )Kg/cm2,( 760 )mmHg。
18.甲醇是一种(无色透明),(可燃),(易挥发)的液体,其短时间内与人接触允许最高浓度是( 50mg/m3)。
19.扑救有毒有害物质火灾时,应站在上风向,必须戴(防护面具)。
20.下列工艺介质管道的颜色是:蒸汽(红色)、水(绿色)、氨(黄色)、空气(兰色)、工艺气(灰色)。
21.“废水”物流的代表符号为( WW )。
22.由不同种分子组成的物质叫(混合物)。
23.由同种分子组成的物质叫(纯净物)。
24.CW 物流符号在化工生产中表示的是( 循环冷却水 )25.在容器中液体介质的高低叫(液位)。
气化车间工艺操作工必知必会试卷答案一、填空题答案1、水分灰分挥发分固定碳2、在保证液态排渣的情况下,维持较低的操作温度3、煤中内在水分含量粒度分布添加剂4、防止雾沫夹带5、渣口压差增加渣样带玻璃丝气体成分异常6、加煤浆流量加氧气流量7、盘车8、投煤量太多钢棒磨损严重煤的硬度增大9、CO+H2O⇌CO2+H2+Q 470℃10、拔下保险销、握紧喷管、捏紧压把、火焰根部扫射11、30mg/m3 10mg/m312、0.7 1.313、E6409 E6403二、简答题答案1、工作前必须做到:确认系统生产状况、设备运行情况;确认工艺运行、指标执行情况。
工作中必须做到:各项记录填写及时、认真、仿宋:严格执行调度室及车间下达的各项指令;严格控制工艺指标,系统出现波动时及时调节。
工作后必须做到:认真填写有关记录;做好清洁文明工作。
2、界区外来的脱盐水进入烧嘴冷却水槽,通过烧嘴冷却水泵加压后进入烧嘴冷却水换热器,出烧嘴冷却水换热器的冷却水进入烧嘴冷却水盘管,保护工艺烧嘴,冷却水出工艺烧嘴后经烧嘴冷却水分离罐返回到烧嘴冷却水槽循环使用。
在烧嘴冷却水分离罐上部的放空管线上有CO检测器,检测分离气中CO含量,判断烧嘴冷却水盘管是否泄漏。
烧嘴冷却水系统另设事故烧嘴冷却水槽,当两台烧嘴冷却水泵均出现故障时作紧急补水。
3、事故处理的“四不放过”原则的内容是:事故原因没查清不放过,事故责任者没有受到严肃处理不放过,广大职工没有受到教育不放过,防范措施没有落实不放过。
三、论述题答案确保系统已经停车,利用储罐内的仪表空气,应迅速执行以下操作:⑴确认安全系统阀门是否到位,中控关闭8楼氧气两位阀,关高压氮总阀,若安全系统阀门不到位,联系仪表进行处理;⑵中控操作人员,以最快的速度关闭下重要的阀门,同时,指令现场操作工关闭这些阀门的前后手动截止阀;⑶联系调度,尽可能快速供电,联系仪表做好计算机供电准备;⑷将各机泵的自启动开关置于手动位置;⑸中控指令现场人员迅速关闭下列阀门;高压灰水泵出口阀,烧嘴冷却水泵出口阀,轴封水泵出口阀,激冷水泵出口阀,确认现场各运转设备与阀门处于停车状态;⑹当恢复供电后,首先联系启动仪表空压机,恢复仪表空气供应,恢复循环水供应;⑺供电后,首先联系热电空分车间启动轴封水泵,恢复轴封水供应,同时恢复激冷水供应;⑻联系调度恢复软水和原水供应后,建立正常的大循环流程;⑼系统泄压置换,联系调度恢复中压蒸汽供应,并启动开工抽引器,卸下工艺烧嘴,作烘炉准备;⑽各岗位做好本岗位管线与设备的清洗工作。

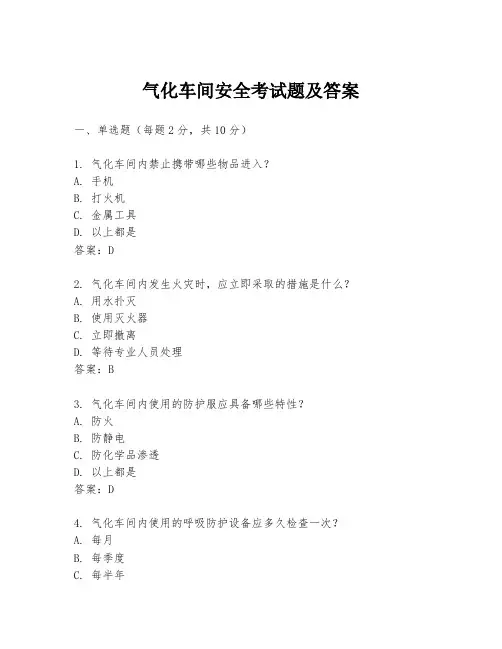

气化车间安全考试题及答案一、单选题(每题2分,共10分)1. 气化车间内禁止携带哪些物品进入?A. 手机B. 打火机C. 金属工具D. 以上都是答案:D2. 气化车间内发生火灾时,应立即采取的措施是什么?A. 用水扑灭B. 使用灭火器C. 立即撤离D. 等待专业人员处理答案:B3. 气化车间内使用的防护服应具备哪些特性?A. 防火B. 防静电C. 防化学品渗透D. 以上都是答案:D4. 气化车间内使用的呼吸防护设备应多久检查一次?A. 每月B. 每季度C. 每半年D. 每年答案:B5. 气化车间内发生泄漏时,应如何正确报告?A. 立即通知班长B. 直接报告给安全员C. 报告给车间主任D. 以上都是答案:D二、多选题(每题3分,共15分)6. 气化车间内应配备哪些安全设施?A. 消防栓B. 灭火器C. 应急照明D. 紧急疏散指示答案:ABCD7. 气化车间内哪些行为是禁止的?A. 吸烟B. 使用手机C. 随意丢弃化学品D. 未经许可进入限制区域答案:ABCD8. 气化车间内应定期进行哪些安全检查?A. 设备检查B. 电气安全检查C. 化学品存储检查D. 个人防护装备检查答案:ABCD9. 气化车间内哪些情况需要立即停止作业?A. 设备故障B. 检测到有毒气体泄漏C. 发现火源D. 个人防护装备损坏答案:ABCD10. 气化车间内应如何正确处理化学品泄漏?A. 立即撤离B. 使用吸附材料C. 通知专业人员处理D. 启动应急预案答案:BCD三、判断题(每题1分,共10分)11. 气化车间内可以随意存放易燃易爆物品。
(错误)12. 气化车间内所有员工都必须接受安全培训。
(正确)13. 气化车间内可以不穿戴规定的个人防护装备。
(错误)14. 气化车间内发生火灾时,可以使用水扑灭所有类型的火灾。
(错误)15. 气化车间内应定期进行消防演习。
(正确)16. 气化车间内可以私自更改安全操作规程。
(错误)17. 气化车间内应保持通道畅通,不得堆放杂物。
煤气化操作工试题预测(强化练习)1、问答题激冷水过滤器,在使用的时候一般一个备用,有没有必要,如果有使进水阀开,还是出口阀打开状态?正确答案:已备切换激冷水过滤器一投一备是有必要的。
若出现过滤器堵使激冷水流(江南博哥)量变小,切换或者是投用备用过滤器还是可以使生产恢复稳定的。
备用激冷水过滤器在没有投用前的进出口阀门必须都是关闭的。
不管你开了哪个阀都会使备用过滤器体内形成一个死区,一沉淀就堵了,根本起不到备用作用。
在气化炉运行过程中激冷水是绝对禁止停的,即使很短时间的闪断也有可能造成激冷环烧坏的严重后果,所以为了安全必须要设置备用设备。
2、问答题TIA1309高的原因有哪些?正确答案:(1)气化炉操作温度高;(2)气化炉液位低;(3)下降管线烧穿或脱落;(4)激冷水流量低;(5)激冷环堵,水量加不上或偏流;(6)仪表问题。
(7)激冷环与气化炉连接处有漏点,导致合成气窜气。
3、问答题为什么TEXACO的粗煤气从气化炉出来以后要先和工艺冷凝液混和后再到文丘里里面洗涤啊?直接出来以后就去文丘里可以么?正确答案:德士古公司在设计时确实是在气化炉的出口要加入部分冷凝液,主要目的就是为了防止气化炉出口堵塞,但是随着国内对德士古技术的消化,关键是操作水平的上升,许多装置都不在使用这种方法,新建的装置设计中也就取消取消了冷凝液。
在气化炉的出口要加入部分冷凝液原设计上是有,现在设计一般没有,而且在正常时候也不是用来冷却激冷水的,在根据长期实现,这个水对除渣作用也不是很理想,所以现在的设计中没有这个。
而正真降温、除尘、饱和工艺气还是在气化炉激冷室中。
4、问答题德士古水煤浆气化到变换水煤气带水严重吗?在变换工段开始有无必要设置分离器?如果设置分离器分离水量如何考虑(关于液位控制阀选型)?这股水一般选择排到何处,回气化哪个地方?正确答案:一般单喷嘴的德士古系统带水量少,可以不用加分离器(看操作人员水平),而对于四喷嘴的炉子,带水量比单喷嘴的大,最好设置一个分离器,其分离的水可以回到气化继续利用(此水相当干净,可以用来洗气.四喷嘴与单喷嘴一样的,在洗涤塔内气液直接接触,出来的都是饱和气体,压力一定时温度基本相同,汽气比在1.3~1.4之间,带水的主要原因是洗涤塔控制液位的问题,为了防止液态水直接到达变换对变换触媒的影响,需要在变换前设气水分离器。
二、选择题(每小题1分、共计20分)1、循环冷却水为下列哪个装置给气化提供的( A )。
A、合成B、净化C、热电D、空分2、下列那种介质不是热电提供给气化装置( C )。
A、中压蒸汽B、脱盐水C、新鲜水D、柴油3、我公司煤气化装置采用的气化炉为( C )。
A、德士古B、鲁奇炉C、HT-LD、GSP4、下列哪个阀门不属于渣锁斗系统控制( D )。
A、17XV-1603B、17XV-1605C、17XV-1607D、17XV-10135、为防止氧气与高温蒸汽在混合器里蒸汽产生凝液,控制氧气预热器出口温度在( A )。
A、180℃B、204℃C、420℃D、1550℃6、气化炉点火及开工使用( A )和燃料(LPG、FOH)在气化炉燃烧完成点火及升温升压。
A、常温氧气B、预热后氧气C、空气D、氧气和水蒸气7、17XV1001旁路阀17XV1002的作用是( C )。
A、增加过气量B、备用,防止17XV1001阀门打不开,气化炉跳车C、引氧时平衡氧阀前后压差D、检修时用8、使用高压柴油作为燃料的是( B )。
A、A-1701B、A-1702C、A-1703D、热风炉9、本装置单套气化炉粉煤进料管线为( B )条。
A、1B、3C、6D、1210、烧嘴冷却水缓冲罐与气化炉压差控制在( A )左右。
A、0.3MPaB、0.4MPaC、0.6MPaD、0.9MPa11、下列哪项不是气化炉大联锁的内容( D )。
A、气化炉激冷室液位低低B、烧嘴冷却水缓冲罐液位低低C、气化炉压力高高D、17XV-1118氧阀未关闭12、正常生产需要保证气化炉承压外壳温度在( C )左右。
A、常温B、500℃C、200℃D、1800℃13、航天气化炉采用( D ),使耐火层表面温度低于灰渣的凝固温度,因而会在耐火层表面形成稳定的凝固渣层。
A、直管水冷壁B、夹套C、空气冷却D、盘管式水冷壁14、气化装置中压锅炉水泵位号为( A )。
A、P-1701B、P-1702C、P-1703D、P-170415、烧嘴冷却水缓冲罐位号为( C )。

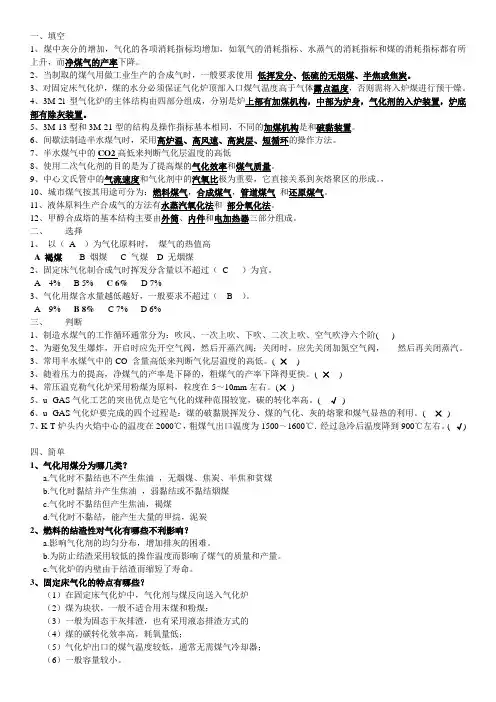

一、填空1、煤中灰分的增加,气化的各项消耗指标均增加,如氧气的消耗指标、水蒸气的消耗指标和煤的消耗指标都有所上升,而净煤气的产率下降。
2、当制取的煤气用做工业生产的合成气时,一般要求使用低挥发分、低硫的无烟煤、半焦或焦炭。
3、对固定床气化炉,煤的水分必须保证气化炉顶部入口煤气温度高于气体露点温度,否则需将入炉煤进行预干燥。
4、3M-2l型气化炉的主体结构由四部分组成,分别是炉上部有加煤机构,中部为炉身,气化剂的入炉装置,炉底部有除灰装置。
5、3M-13型和3M-21型的结构及操作指标基本相同,不同的加煤机构是和破黏装置。
6、间歇法制造半水煤气时,采用高炉温、高风速、高炭层、短循环的操作方法。
7、半水煤气中的CO2高低来判断气化层温度的高低8、使用二次气化剂的目的是为了提高煤的气化效率和煤气质量。
9、中心文氏管中的气流速度和气化剂中的汽氧比极为重要,它直接关系到灰熔聚区的形成。
,10、城市煤气按其用途可分为:燃料煤气,合成煤气,管道煤气和还原煤气。
11、液体原料生产合成气的方法有水蒸汽氧化法和部分氧化法。
12、甲醇合成塔的基本结构主要由外筒、内件和电加热器三部分组成。
二、选择1、以(A )为气化原料时,煤气的热值高A 褐煤B 烟煤C 气煤D 无烟煤2、固定床气化制合成气时挥发分含量以不超过(C )为宜。
A 4%B 5%C 6%D 7%3、气化用煤含水量越低越好,一般要求不超过( B )。
A 9%B 8%C 7%D 6%三、判断1、制造水煤气的工作循环通常分为:吹风、一次上吹、下吹、二次上吹、空气吹净六个阶( )2、为避免发生爆炸,开启时应先开空气阀,然后开蒸汽阀;关闭时,应先关闭加氮空气阀,然后再关闭蒸汽。
3、常用半水煤气中的CO 含量高低来判断气化层温度的高低。
( ×)3、随着压力的提高,净煤气的产率是下降的,粗煤气的产率下降得更快。
( ×)4、常压温克勒气化炉采用粉煤为原料,粒度在5~10mm左右。
知识竞赛题库一、填空题1、灭火的基本方法是 (隔离)、(窒息)、(冷却)、(抑制)。
2、三违包括:(违章操作)、(违章指挥)、(违反劳动纪律)。
3、3、影响煤浆粘度的因素有:(煤质)、(添加剂用量)、(煤浆粒度分布)、(煤浆浓度)。
4、水煤浆气化工艺推荐的煤浆粘度的最大值是多少(1600cP)5、影响煤浆浓度的主要因素有:(煤质)(煤的内水量)、(钢棒配比)。
煤灰的粘温特性是指:煤灰在不同温度下(熔融状态)时,液态煤灰表现出流动状态的特征。
6、限流孔板的作用:一是(减压作用),二是(保证前管道有一定压力)7、煤浆中加入添加剂的主要目的是(降低煤浆粘度,改变输送性能和降低输送能耗),(提高煤浆分散度,降低析水率,避免分层),(降低了搅拌功率),(延长了煤浆的贮存滞留时间)。
8、气化炉投料时,高压氮气从氧通道吹入,用高压氧吹除的目的就是(防止煤浆颗粒混入氧管道),除上述作用外,还可(吹净烧嘴煤浆通道内的煤浆)。
9、气化炉操作温度的选择原则是(在保证气化炉排查正常)的条件下,尽可能降低(气化炉操作温度)。
10、气化炉投料前需要进行氮气置换,其置换合格的指标是:(氧含量≤0.5%)11、气化炉升温时,假如发生“回火“,有可能是下列原因造成:(气化炉液位太高,导致下降管被封),(抽引器开度太小,炉膛内真空度太低),( 气化炉渣口堵塞)。
12、气化炉投料后热紧的目的是:(预防因为热膨胀有可能产生的泄漏),一般情况下,当气化炉升压到(1.5MPa)时,开始进行第一次热紧。
13、烧嘴冷却水回水对(CO )分析监测,其正常值为(0 )。
14、气化炉通常在(半负荷)投料。
15、每生产1000Nm3(CO+H2)所能消耗的纯氧量,称为(比氧耗)16、每生产1000Nm3 (CO+H2)所能消耗的干煤量,称为(比煤耗)。
17、气化生产出的合成气是一种混合性气体,主要由( 一氧化碳 )、( 氢气 )、( 二氧化碳 )、( 甲烷)、( 硫化氢 )、( 二氧化硫 )等组成。
⽓化题库⽓化题库1、⽔煤浆对原料有哪些要求?要求原料是年轻的烟煤,具有灰熔点低,灰分低,较好的粘温特性,较⾼的发热量,反应活性好,成浆性能好,可磨指数好等优点。
同时原料煤不宜长期裸露堆放,以免发⽣缓慢氧化,影响成浆。
2、⽓化对⽔煤浆有何要求?要求⽔煤浆稳定性好,不宜沉降,表管黏度低,流动性好,易于泵送,较⾼的粘度,适宜的进料粒度分布,适中的ph值。
3、什么是灰熔点和灰的粘温特性?对其化操作有何影响/灰熔点是指煤灰的软化、熔融的温度。
粘温特性是指煤灰在不同温度下熔融时,液态灰所表现的流动性。
⼀般⽤黏度表⽰。
这两个参数决定了⽓化操作温度,德⼠古⽓化⼀般在⾼于灰流动温度30~50℃下操作,在⽓化操作时,煤的粘温特性以不超过25рas为宜。
4.如何判断灰熔点⾼低,添加⽯灰⽯为什麽能降低灰熔点?以煤中酸性物质与碱性物质的⽐值为依据,⽐值⼩,灰熔点低,⽐值⼤则灰熔点⾼。
添加⽯灰⽯既增加了煤中的碱性物质含量,使酸碱的⽐值减⼩,故能降低灰熔点。
Al+SiFe+Ca+Mg5.影响德⼠古⽓化的煤的物理性质有哪些?(1)灰熔点:灰熔点低,有利于⽓化在较低的温度下进⾏,利于设备寿命的延长。
(2)粘温特性:粘温特性好则灰渣流动性好,有利于⽓化排渣,稳定操作。
(3)反应活性:反应活性好则反应速度快,⽓化效率⾼。
(4 )发热量:发热量⾼的煤,⽓化效率⾼。
(5)可磨性:可磨指数⾼易于制浆,成浆性能好。
(6)灰分:灰分含量⾼,则⽐氧耗和⽐煤耗增⼤,且灰渣对耐⽕砖的冲蚀加⼤,影响耐⽕砖的使⽤寿命。
同时增⼤合成⽓的⽔汽⽐以及灰⽔处理负荷,影响⽓化⽣产。
6、煤的⼯业分析和元素分析主要包括哪些?⼯业分析包括:⽔分、灰分、挥发分、固定碳。
元素分析包括:C H N S O Cl7.煤的亲⽔性预什麽有关,对其成浆有何影响?煤的亲⽔性与煤的变质程度有关,变质程度浅的煤亲⽔性能好,极性管能团多,⽑细管多,煤粒易于⽔结合为内在⽔,因此制的煤浆稳定性好,不宜沉淀,但是粘度⼤不易输送,且浓度不⾼,不利于⽓化。
二零**年10月份气化考试试卷(A )姓名: 成绩:一、填空题(每空1分共30分)1. 磨煤干燥系统中惰性气中O 2含量控制在 8% 以下的目的是防止煤粉的自燃及 爆炸 ,水蒸汽含量控制在20%以下的目的是防止系统结露造成煤粉 板结 。
2. 煤粉粒度由 磨辊和磨盘的加载力 、 循环风量 以及 旋转分级器的转速 来控制。
3. 在煤加压进料系统中,管道通气器的主要作用是 充压 、 辅助下粉和 拆桥 。
4.气化炉的负荷主要是通过调节 系统总氧量 来调节的;气化炉的温度是通过调节 氧碳比 、 水氧比 来调节的。
5.气化炉温度过低会造成未燃尽的煤粉进入U-3400系统造成渣水密度计 34DI-0001 (位号)升高,此时应逐步提高气化炉的操作温度。
6.33KS0001是 氧气系统开停车程序 ,33UZ0001是 气化炉紧急停车程序 。
7.进入煤烧咀的物料有:水蒸汽、氧 、煤粉、水蒸汽、氧气经氧蒸汽混合器(X-3321A/B/C/D )混合后由煤烧咀 环隙 进入气化炉,煤粉由煤烧咀中心管进入气化炉。
8、U-3600系统所用的碱液是 20%的氢氧化钠 ,加入目的是 除去合成气中的酸性成分 。
9、E-3401使用的冷却介质为 循环水 ;下渣时渣池补水通过 34XV-0013阀,连通渣池补水通过 34XV-0014 阀。
10.煤灰、渣和飞灰是许多矿物质的混合物,通常,它们主要成分是 AL 2O 3 和 SIO 2 。
二、选择题(每题2分,共10分)1. 一台磨煤机共有( )磨棍。
A 2个 B 3个 C 4个 D 5个2. V-3205和V-3204的平衡阀是( )。
A. 32XV-0126B. 32XV-0129C. 32XV-0130D. 32XV-0128 答案:A3. 水力旋流器的设备代号是( )A. S-3401B. S-3402C. S-3403D. S-3404答案:C4. 氧管线吹所用的气源是( )。
精品文档 . 1.煤的工业分析项目包括哪些?煤的元素分析通常有哪些?答:煤的工业分析一般有:煤的水份、灰份、挥发份、固定碳。 煤的元素分析即化学分析,常规项目为碳、氢、氧、氮、硫、氯。 2.气化炉运转的主要经济指标有哪些?答:(1)产气率 (2)碳转化率 (3)氢转化率 (4)有效气产率 (5)煤耗、氧耗。 3.影响煤浆浓度的主要因素有哪些?答:(1) 煤质 (2) 粒度分布 (3) 助熔剂 (4) 添加剂。 4.气化炉德士古烧嘴中心氧的作用是什么?答:中心氧的作用是可以让煤浆雾化、燃烧充分、提高气化效率。 5.合成气洗涤塔塔上部为何设置除沫器?答:其作用是防止雾沫夹带,避免将水带入变换、损坏触媒。 6.气化炉投料前进行N2置换的目的是什么? 答:目的是将容器及管道内的氧气置换到低于爆炸极限,防止投料时产生的煤气与氧气混合而发生爆炸。当氧气含量低于2%时才算合格。 7.影响水煤浆气化的因素有哪些? 答:影响水煤浆气化的因素有:a)煤质b)水煤浆浓度c)氧碳比d)反应温度e)气化压力f)助熔剂。 8.气化操作温度选择的原则是什么?答:操作原则是在保证液态排渣的前提下,尽量选择较低的操作温度。 9.进X151A/B的灰水添加絮凝剂的作用?答:X151A/B进口加絮凝剂的目的是为了让水中的杂质凝结成大块在X151A/B中沉淀,使水质变好。 10.变换触媒硫化结束的标志是什么?答:标志是出口气体中硫化物浓度升高。 11.热量传递的方式有那些?答:方式有:传导、对流、辐射。 12.化学反应速度影响的因素有哪些?答:浓度、温度、催化剂。 13.常用的机械传动有那几种?答:有皮带、链条、齿轮三种。 14.添加剂、助溶剂的有效成分是什么?分别起什么作用?添加量的多少由 什么来决定? 答:添加剂的有效成份为造纸废浆里的羧甲基纤维素、乙基纤维素等以及木质素磺酸钠、水玻璃、腐植酸钠等四种物质或以上物质组配混合使用。助熔剂的有效成份为CaCO3。添加剂的作用是改善水煤浆的流动性和稳定性,做为表面活性剂有三个作用: (1) 使煤粒湿润便于水煤结合。 (2) 使较大的胶凝状煤粒分散。 (3) 提供阳离子做为水化膜的平衡离子,起电解作用。 添加剂具有分散作用,它可调节煤粒表面的亲水性能及荷电量,降低煤粒表面的水化膜和粒子间的作用力,使固定在煤粒表面的水逸出。 添加剂的添加量可根据煤的特性及内在水分的多少和煤浆浓度的要求来决定。 助熔剂的作用是改变煤的粘灰特性,降低煤的灰熔点使煤在气化时渣能顺利排出。 助熔剂添加量的多少由煤中灰分成份来决定,灰中铝原子量加硅原子量与Fe原子量加钙原子量的比值来决定煤的灰熔点及灰粘度的大小。此比值愈大,灰熔点愈高,灰粘度愈高,比值越小,则相反。为了降低煤灰熔点及煤灰粘度而增加钙原子量,使其适合于工艺条件的要求,在正常操作条件下煤灰能熔化,且能顺利排出。 15.煤浆浓度的主要影响因素有哪些?过高或过低有什么影响?答:影响煤浆浓度的主要因素有: (1) 煤中内的水分含量 煤中内在水分含量高,则煤浆浓度低,否则相反。 (2) 粒度分布 煤浆粗粒含量愈大,则煤浆浓度愈大,否则相反。 (3) 添加剂 加入适量的添加剂可以提高煤浆浓度,改善煤浆的性能。 (4) 助熔剂 煤浆浓度过高或过低对生产都是不利的,煤浆浓度过高,即煤浆含固量过大,有利于提高气化效率。但此时煤浆粘度大,流动性能差,不利于输送,贮存时易沉淀分离,甚至堵塞管道而煤浆浓度过低时,有利于煤浆的输送和贮存、但进入气化炉的有效成分即煤量减少,发热量降低,水分增多,水汽化需要吸收大量的热量,使气化效率降低,所以,煤浆浓度的选择必须满足生产的全面需要,首钢设计的煤浆浓度大约为58~68%。 精品文档 . 16.什么叫粘度?合格煤浆的粘度应控制在什么范围内?答:粘度是表示流体流动时所引起的内摩擦大小的物理量,它表示流体输送时的难易程度,合格煤浆的粘度应控制在350~1000厘泊。 17.煤斗设置氮气的作用是什么?石灰贮斗中加仪表空气(IA)的作用是什么?答:煤斗通氮气的作用是在煤着火时消防用。 石灰贮斗中加IA的作用是石灰架桥时用其冲击力破坏架桥使石灰能畅流 18.煤浆管线设置冲洗水阀的作用是什么?答:设置的目的是在气化炉投料后冲洗留在管道内的煤浆,防止沉淀分层,下次开车时堵塞管道阀门。 19.磨煤机出口煤浆粒度分布不合格应检查调整那些操作因素或设备因素?答:磨机出口煤浆粒度分布不合格有操作因素,也有设备因素,根据煤种适当的大小球配比和工艺条件,如果粒度粗可以减少进料量,增加煤停留时间,若是设备因素,可适当增加球的数量。如果粒度过细,可增加进料量,设备上可以减少球数量。 20.简述气化炉结构,并说明各层耐火砖的作用及主要成份。答:气化炉从结构上分为上下两部分,上部为燃烧室,下部为激冷室。 气化炉燃烧室有三层耐火砖,最内层为zikchrom90,主要成分为Cr2O3,中层为Chromocor12,含Al2O3—87%,Cr2O3—12%,外层为RI34,Al2O398.6%,SiO27%。 内层耐火砖主要耐高温冲刷,中层起支撑作用,外层其绝热作用。 21.简述O2的物化性质,说明氧气管道中为什么不能残存铁锈、铁块、旱瘤、油污等杂质?答:O2在常温、常压下为无色、透明、无嗅、无味的气体,在一个标准大气压下,温度降至-182.97℃时冷凝为蓝色透明而易于流动的液体,比重为1.14kg/m3,在0℃,760㎜Hg下,比重为1.429 kg/m3当液氧冷却至-218℃时,就成为蓝色的固态晶体,氧气是一种助燃剂,在有可燃物存在的情况下能帮助燃烧,氧气是一种典型的氧化剂,在水汽存在的情况下能很快氧化铁。 当管道内残存铁锈、铁块、焊瘤时,在输入O2过程中被高速碰撞并被气流席卷带走,造成颗粒之间、颗粒与管道之间、颗粒与氧气之间的摩擦和碰撞所做的机械功即会转变为热能,由于颗粒被导热系数很小的氧包围,所以存在着蓄热能,从输氧管道的燃烧机理 EMBED Equation.3 → EMBED Equation.3 可以看出,尤其是铁粉在常压下着火温度为300~600℃,高压时着火温度更低,当这种蓄热达到该工况下可燃杂物的着火温度时,则会激发上述的机理反应,在管道内自发燃烧,管道局部温度升高,管壁发红。 任何可燃物在O2中的燃点要比空气中的低,而且其燃点随着氧气压力的增加而降低,当管路中混入油垢后,在高压下会发生强烈的氧化反应而产生大量热量,会迅速引起在整个管道的燃烧而引起事故。 所以,氧气管道中不能残存铁锈、铁块、焊瘤、油垢等杂质。 22.简述O2流量控制系统的原理及其优点。答:由于气体的体积是随压力和温度的变化而变化,为使气化炉操作稳定,要求一个恒定的氧气流量入炉,因此在氧气流量控制系统中同时输入压力、温度信号进行补偿校正,算出标准状态下的流量,并将调解信号送至调节阀,阀节氧气流量,从而有效的避免了氧气流量因压力、温度出现波动时流量信号失真现象。 23.氧化炉测温热电偶通高压氮气的作用是什么?简述热电偶的测温原理。答:充高压氮气的目的是为了保护热电偶在高温、高压下不被炉内的还原性气体(H2、CO)腐蚀。 热电偶的测温原理是根据两种金属在不同温度下产生不同的电势差来确定被测环境温度。 24.什么叫串级控制?答:在调节系统中,有两个调节器,分别接受来自对象不同部位的测量信号,其中一个调节器(主调节)的输出作为另一个调节器(副调节)的给定值而后者的输出去控制调解阀改变调节参数,从系统的结构看,这两个调节器是串接工作的,因此这样的系统称为串级调节系统。 25.喷嘴与文丘里比较有什么优点?答:文丘里容易堵而喷嘴不容易堵。 26.碳黑洗涤塔上部除沫器的作用是什么?答:作用是防止雾沫夹带,避免将水带入变换、精品文档 . 损坏触媒。 27.碳黑洗涤塔出口CH4含量高说明什么问题?应作何处理?答:CH4含量高说明气化炉燃烧室温度较低,气化不够完全,应逐步提高气化炉燃烧室温度,使其达到正常值150ppm。 28.烧嘴冷却水出口为什么要检测CO?正常值为多少?报警值为多少?出现报警怎么处理?答:检测CO的目的是检查烧嘴是否被烧穿,如果烧嘴一旦破坏烧穿,工艺气就会从烧嘴管线泄漏,CO正常值为0,大于10ppm时就会报警,出现此类情况应对气化炉工况及烧嘴冷却水系统进行检查、确认、再作停车检查。 29.正常运行时烧嘴冷却水泵备用泵应处在什么状态?为什么?何时启动?答:正常运行时备用泵应处在自动状态,进出口阀门应打开,只有这样,才能保证进行泵出现故障时备用泵能及时启动,保证烧嘴不断水,当运行泵出口压力低于0.7MPa时备用泵自动启动。 30.为什么烧嘴冷却水系统压力比气化炉压力低?答:当气化炉压力比烧嘴冷却水压力高时,一旦烧嘴损坏烧穿发生泄漏,气体会随冷却水流出,通过检测CO,很快就可以判断,否则,冷却水就会进入气化炉,造成炉温突降,损坏炉砖,产生恶果,只有气化炉压力高于冷却水压力就可将事故消灭在萌芽状态。1.磨机制备的作用(磨出合格的煤浆),要求(合格)、(粒度)、(浓度)、(粘度)。 2.棒磨机直径(3.2m),筒体长度(4.5m),钢棒材质(65Mn)。 3.磨机是一种(湿式溢流)型、外结构由(筒体)、(进料口)、(出料口)、(主轴)、(大齿轮)、(小齿轮)、(联轴器)、(盘车器)组成。 4.棒磨机的工作原理主要靠(研磨)。 5.低压煤浆泵形式是(隔膜式往复泵),进口压力(常压),出口压力(0.8MPa)。 6.粒度分布的百分率各占(<8目 100%)(<14目 99.9%)(<40目 99.5%)(<325目 55%) 7.低压煤浆泵由(六部分)组成,是(双缸双)作用。 8.导致高压煤浆泵停车的原因有(泵出口压力高)、(润滑油压力低)、(仪表空气压力低)、(主电机冷却风机电机运行联锁)。 9.煤浆管线设置冲洗水阀的作用是(在气化炉投料后冲洗留在管道内的煤浆),(防止沉淀分层),(下次开车时堵塞管道阀门)。 10.煤浆中加入添加剂的主要目的是(降低煤浆粘度),(改变输送性能和降低输送能耗),(提高煤浆分散度,降低析水率,避免分层),(降低了搅拌功率),(延长了煤浆的贮存滞留时间)。 11.影响水煤浆质量的因素(煤质)、(煤粉粒度)、(表面活性剂的应用)。 12.灰分的增加,使(煤质均匀性)变差,削弱(煤浆分散剂的分散性能),在相同煤种的前提下,对煤提高(煤浆浓度)不利。 13.气化工艺的原料指标(灰含量≤13%),(最高内水含量≤8%),(操作温度下的灰渣粘度为20~30Pa•s(t3≤1350℃))。 14.作为添加剂的造纸废液的固体浓度按生产要求是(8~10%)。 15.煤浆输送管道在选用时应采用(附加6.4mm腐蚀裕度的厚壁管)。 16.助溶剂石灰石的添加标准是(煤灰基的15%),浓度是(30%)。 17.煤的工业分析内容包括(水分)(灰分)(挥发份)(固定碳),元素分析包括(C)、(H)、(O)、(N)、(S)。 18.添加剂的作用是(改善煤浆的稳定性和流动性),其添加标准是(0.4kg(干基)/100kg煤)。 19.棒磨机内钢棒的添加配比是(Φ75:Φ63:Φ50=3:4:3),轴瓦温度的控制指标是(≤50℃)。 20.粘度是衡量(流体粘性大小)的物理量,单位(泊),水煤浆的粘度控制范围是(900~1500CP)。 21.德士古推荐的煤浆管道流体速度是(0.6~0.9m/s)。 22.煤浆出料槽的尺寸为Φ1600×2200,容积为5.3m3,搅拌器由(电机)、(减速机)、(联轴
