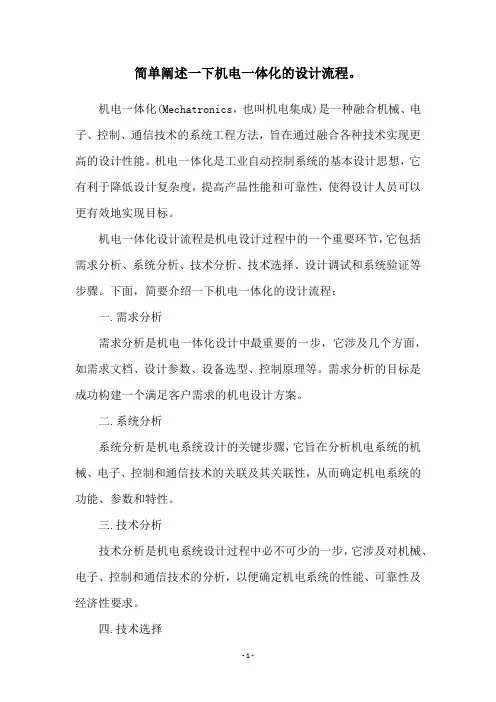

简单阐述一下机电一体化的设计流程。
机电一体化(Mechatronics,也叫机电集成)是一种融合机械、电子、控制、通信技术的系统工程方法,旨在通过融合各种技术实现更高的设计性能。
机电一体化是工业自动控制系统的基本设计思想,它有利于降低设计复杂度,提高产品性能和可靠性,使得设计人员可以更有效地实现目标。
机电一体化设计流程是机电设计过程中的一个重要环节,它包括需求分析、系统分析、技术分析、技术选择、设计调试和系统验证等步骤。
下面,简要介绍一下机电一体化的设计流程:一.需求分析需求分析是机电一体化设计中最重要的一步,它涉及几个方面,如需求文档、设计参数、设备选型、控制原理等。
需求分析的目标是成功构建一个满足客户需求的机电设计方案。
二.系统分析系统分析是机电系统设计的关键步骤,它旨在分析机电系统的机械、电子、控制和通信技术的关联及其关联性,从而确定机电系统的功能、参数和特性。
三.技术分析技术分析是机电系统设计过程中必不可少的一步,它涉及对机械、电子、控制和通信技术的分析,以便确定机电系统的性能、可靠性及经济性要求。
四.技术选择技术选择是机电设计的关键环节,它涉及对机械、电子、控制和通信技术的抉择,以确定最优的机电系统设计方案。
在此过程中,应该考虑到机电系统的性能、可靠性及经济性等要素。
五.设计调试设计调试是机电系统设计过程中的一个重要环节,它旨在通过数据调试和硬件调试等,为机电系统设计数据和硬件参数提供基础。
六.系统验证系统验证是确保机电系统性能可靠的关键环节。
它涉及对机电系统性能、可靠性及经济性进行验证,以保证机电系统设计是否正确、达到客户要求。
以上是机电一体化的设计流程,其中不仅包括需求分析、系统分析、技术分析、技术选择等重要步骤,还包括设计调试和系统验证等关键环节。
只有按照上述流程,才能确保机电系统能够满足客户的要求,实现机电一体化的设计目标。
机电一体化系统的设计与评估1.引言机电一体化系统是将机械、电气和电子技术相结合,形成一个整体的系统。
其设计与评估是保证系统高效运行和性能优化的重要环节。
本文将从设计流程、关键技术和评估方法等方面进行探讨。
2.设计流程机电一体化系统的设计流程包括需求分析、系统设计、电气设计、机械设计和联合调试等环节。
首先,需求分析阶段明确系统的功能和性能要求,确定设计目标。
然后,进行系统设计,包括确定系统的整体框架、模块划分以及传感器、执行器等元件的选型。
接下来,进行电气设计,包括电路设计、控制策略设计和通信设计等。
同时,进行机械设计,包括结构设计、传动设计和配置布局等。
最后,进行联合调试,验证系统的功能和性能是否满足需求。
3.关键技术(1)传感技术:机电一体化系统需要对系统内外的物理量进行测量和控制,传感技术是实现这一功能的关键。
传感器的选型和布局要根据系统的需求进行合理选择,并考虑传感器精度、可靠性和成本等因素。
(2)控制技术:机电一体化系统的控制是对系统各部分进行协调和调整,确保整个系统的稳定运行。
控制方法可以采用传统的PID控制、模糊控制或者现代的自适应控制等。
(3)通信技术:机电一体化系统中的各个模块需要相互通信,实现信息的交互和控制命令的传递。
常见的通信技术包括CAN总线、以太网和无线通信等,根据系统的需求和规模选择合适的通信技术。
(4)集成技术:机电一体化系统的设计要求不同模块之间的紧密集成和协同工作。
集成技术包括硬件集成和软件集成,其中软件集成包括系统架构设计、接口协议设计和数据交换等。
4.评估方法机电一体化系统的评估可从性能评估和可靠性评估两个方面进行。
(1)性能评估:通过实验和数值模拟等手段,对机电一体化系统的性能进行评估。
性能评估指标可以包括系统的响应速度、能耗、精度和稳定性等。
对于不同应用领域的机电一体化系统,可以根据具体要求设计相应的性能评估指标。
(2)可靠性评估:机电一体化系统的可靠性评估主要包括MTBF(平均无故障时间)、MTTR(平均修复时间)和系统冗余设计等。
机电一体化:是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术,并将机械装置与电子装置用相关软件有机结合而构成的系统总称。
是机械技术及信息技术相互交叉、融合的产物。
精密机械技术、微电子技术、信息技术有机结合新形势。
机电一体化的目的:是使系统高附价值化,即多功能化、高效率化、高可靠化、省材料省能源化、并使产品的结构向轻、薄、短、小巧化方向发展、不断满足人们生活的多样化需求和生产的省力化、自动化需求。
解决产品(系统)采用微电子技术所面临的共性关键技术:检测传感技术、信息处理技术、伺服驱动技术、自动控制技术、精密机械技术、系统总体技术系统必须具有的目的功能:变换(加工、处理)功能;传递(移动、输送)功能;储存(保持、积蓄、记录)功能机电一体化系统的五大要素(即相应功能):动力源(提供动力;内脏);控制器(控制;头脑);机构(构造;骨骼);检测传感器(计测;感官);执行元件(驱动;肌肉)接口:是各要素或各子系统相接处必须具备一定的联系条件接口变换、调整功能分为:零接口、无源接口、有源接口、智能接口接口输入/出功能分为:机械接口、物理接口、信息接口、环境接口工业三大要素:能量、物质、信息(省能、省资源、智能化)系统内部功能评价参数:1主功能:系统误差、抗干扰能力、废弃物输出、变换效率。
2动力功能:输入能量、能源。
3控制功能:控制输出/入口个数、手动操作。
4构造功能:尺寸重量、强度。
5计测功能:精度机电一体化系统的设计流程:1根据目的功能确定产品规格、性能指标;2系统功能部件、功能要素的划分;3接口的设计;4综合评价;5可靠性复查;6试调与调试运动参数:用来表征机器工作运动的轨迹、行程、方向和起、止点位置正确性的指标动力参数:用来表征机器输出动力大小的指标。
力、力矩、功率。
品质指标:用来表征运动参数和动力参数品质的指标。
机电一体化系统设计考虑方法:机电互补法;结合(融合)法;组合法机电一体化系统的设计类型:开发型设计;适应性设计;变异性设计设计程序分为:总体设计、部件的选择与设计、技术设计与工艺设计总体设计:明确设计思想;分析综合要求;划分功能模块;决定性功能参数;调研类似产品;你定总体方案;方案对比定性;编写总体设计论证书设计准则要考虑:人、机、材料、成本等。
机电一体化系统设计指南第一章总论 (2)1.1 机电一体化系统概述 (2)1.2 设计原则与目标 (2)第二章系统需求分析 (3)2.1 功能需求分析 (3)2.2 功能需求分析 (4)2.3 可靠性需求分析 (4)2.4 安全与环保需求分析 (4)第三章系统方案设计 (4)3.1 总体方案设计 (4)3.2 功能模块划分 (5)3.3 系统架构设计 (6)第四章机械系统设计 (6)4.1 机械结构设计 (6)4.2 传动系统设计 (7)4.3 支撑与固定设计 (7)第五章电气系统设计 (7)5.1 电气原理设计 (7)5.2 电气布线设计 (8)5.3 控制系统设计 (8)第六章控制算法与软件设计 (9)6.1 控制算法选择 (9)6.2 软件架构设计 (9)6.3 程序设计与调试 (10)第七章传感器与执行器选型 (11)7.1 传感器选型 (11)7.2 执行器选型 (11)7.3 传感器与执行器接口设计 (12)第八章信号处理与通信 (12)8.1 信号处理技术 (12)8.2 通信协议设计 (13)8.3 网络架构设计 (13)第九章系统集成与调试 (14)9.1 系统集成 (14)9.1.1 确定系统集成目标 (14)9.1.2 系统组件选型 (14)9.1.3 系统架构设计 (14)9.1.4 系统集成实施 (14)9.1.5 系统集成测试 (14)9.2 调试与测试 (15)9.2.1 调试策略 (15)9.2.2 功能调试 (15)9.2.3 功能调试 (15)9.2.4 稳定性调试 (15)9.2.5 测试方法 (15)9.3 故障分析与处理 (15)9.3.1 故障现象描述 (15)9.3.2 故障原因分析 (15)9.3.3 故障定位 (15)9.3.4 故障处理 (15)9.3.5 故障预防 (16)第十章产业化与维护 (16)10.1 产业化流程 (16)10.2 维护与保养 (16)10.3 用户手册编写 (17)10.4 技术支持与服务 (17)第一章总论1.1 机电一体化系统概述机电一体化系统是一种将机械、电子、控制、计算机等技术相互融合,实现设备或系统的高效、智能、自动化运行的技术体系。
机电一体化系统的现代设计方法摘要:机电一体化系统的现代设计方法主要有可靠性设计、优化设计、反求设计、绿色设计、虚拟设计等。
本论文主要介绍了可靠性设计方法和优化设计方法。
可靠性设计包括了很广的内容,可以说在满足产品功能,成本等要求的前提下一切使产品可靠运行的设计都称之为可靠性设计。
优化设计是指将优化技术应用于设计过程,最终获得比较合理的设计参数,优化设计的方法目前已比较成熟,各种计算机程序能解决不同特点的工程问题。
关键词:机电一体化;现代设计方法;可靠性设计;优化设计。
一、引言随着社会的发展和科学技术的进步,使人们对设计的要求发展到了一个新的阶段,具体表现为设计对象由单机走向系统、设计要求由单目标走向多目标、设计所涉及的领域由单一领域走向多个领域、承担设计的工作人员从单人走向小组甚至大的群体、产品设计由自由发展走向有计划的开展。
与人们对设计的要求相比现阶段的设计确实是落后的,主要表现为:对客观设计的研究不够,尚未很好的掌握设计中的客观规律;当前设计的优劣主要取决于设计者的经验;设计生产率较低;设计进度与质量不能很好控制;实际手段与设计方法有待改进;尚未形成能被大家接受,能有效指导设计实践的系统设计理论。
面对这种形势,唯一的解决方法就是设计必须科学化。
这就意味着要科学的阐述客观设计过程及本质,分析与设计有关的领域及其地位,在此基础上科学的安排设计进程,使用科学的方法和手段进行设计工作,同时也要求设计人员不仅有丰富的专业知识,而且要掌握先进的设计理论、设计方法及设计手段,科学地进行设计工作,这样才能及时得到符合要求的产品。
二、机电一体化系统的现代设计方法概述机电一体化系统的现代设计方法是以设计产品为目标的一个总的知识群体的总称。
它运用了系统工程,实行人、机、环境系统一体化设计,使设计思想、设计进程、设计组织更合理化、现代化,大力采用许多动态分析方法,使问题分析动态化,实际进程、设计方案和数据的选择更为优化,计算、绘图等计算机化。

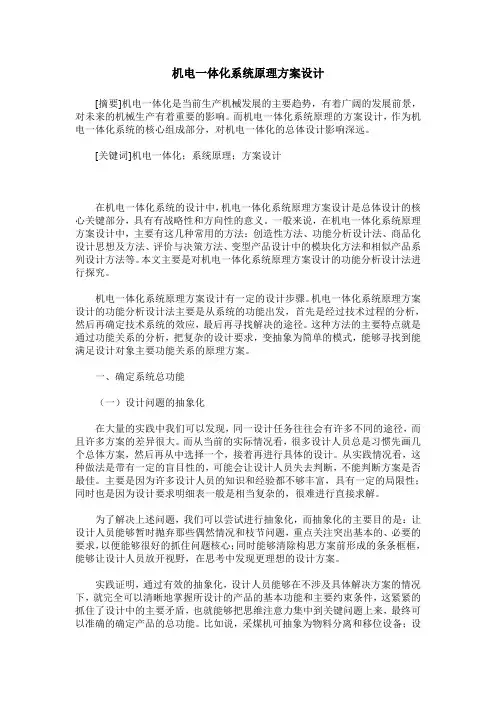

机电一体化系统原理方案设计[摘要]机电一体化是当前生产机械发展的主要趋势,有着广阔的发展前景,对未来的机械生产有着重要的影响。
而机电一体化系统原理的方案设计,作为机电一体化系统的核心组成部分,对机电一体化的总体设计影响深远。
[关键词]机电一体化;系统原理;方案设计在机电一体化系统的设计中,机电一体化系统原理方案设计是总体设计的核心关键部分,具有有战略性和方向性的意义。
一般来说,在机电一体化系统原理方案设计中,主要有这几种常用的方法:创造性方法、功能分析设计法、商品化设计思想及方法、评价与决策方法、变型产品设计中的模块化方法和相似产品系列设计方法等。
本文主要是对机电一体化系统原理方案设计的功能分析设计法进行探究。
机电一体化系统原理方案设计有一定的设计步骤。
机电一体化系统原理方案设计的功能分析设计法主要是从系统的功能出发,首先是经过技术过程的分析,然后再确定技术系统的效应,最后再寻找解决的途径。
这种方法的主要特点就是通过功能关系的分析,把复杂的设计要求,变抽象为简单的模式,能够寻找到能满足设计对象主要功能关系的原理方案。
一、确定系统总功能(一)设计问题的抽象化在大量的实践中我们可以发现,同一设计任务往往会有许多不同的途径,而且许多方案的差异很大。
而从当前的实际情况看,很多设计人员总是习惯先画几个总体方案,然后再从中选择一个,接着再进行具体的设计。
从实践情况看,这种做法是带有一定的盲目性的,可能会让设计人员失去判断,不能判断方案是否最佳。
主要是因为许多设计人员的知识和经验都不够丰富,具有一定的局限性;同时也是因为设计要求明细表一般是相当复杂的,很难进行直接求解。
为了解决上述问题,我们可以尝试进行抽象化,而抽象化的主要目的是:让设计人员能够暂时抛弃那些偶然情况和枝节问题,重点关注突出基本的、必要的要求,以便能够很好的抓住问题核心;同时能够清除构思方案前形成的条条框框,能够让设计人员放开视野,在思考中发现更理想的设计方案。
机电一体化系统设计研究摘要:机电一体化系统的主要功能仍然是完成特定的工艺操作要求,所以执行机构是完成主要功能的主体,而信息检测和信息处理完成主要功能。
因此,虽然执行器运动方案设计仍然是该过程模型的核心,但也必须充分考虑信息检测和信息处理。
基于上述原因,机电一体化系统的概念设计过程模型被判断为与机械运动系统的常规概念设计过程模型相似,但同时,电子技术与计算机技术的融合不可避免地会出现差异。
关键词:机电一体化;系统概念设计;基本原理介绍机电一体化系统广泛集成了机械、微电子、自动控制、信息、传感测试、电力电子、接口、信号转换和软件编程等技术。
将这些技术有机地结合在一起,是当今全球机械行业技术和产品发展的趋势。
机电一体化技术并不是当今最新的尖端技术,而是微电子技术与精密机械技术的结合,实现系统整体优化,属于综合技术应用范畴。
它是对多学科合作与共存的彻底追求的体现。
一、机电一体化发展背景一般来说,机电一体化技术的发展可分为三个阶段。
1960年以前的时期可以说是第一个时期。
在机电一体化发展初期,由于当时电子、机械技术水平不成熟,利用机电一体化技术开发的产品并未广泛普及。
然而,人们开始有意无意地使用简单的电子技术来提高产品的机械性能。
特别是在战争时期,由于电子技术与机械产品的完美结合,这项军事技术发挥了重要作用。
战后,这项技术从军事用途转向民用,刺激了战后经济的快速发展。
第二个发展阶段是1970年至1980年。
在这一发展时期,机电一体化技术不仅得到了通信、计算机和控制技术提供的技术基础,而且受益于微型计算机和大规模集成技术的快速发展,电路和机电一体化也获得了充足的物质基础。
1990年以来,机电一体化技术迈向智能化新阶段。
在这个深入发展的阶段,人工智能技术、光纤技术、神经网络技术等多项技术迅速发展,开辟了机电一体化技术发展的新天地。
二、机电一体化系统设计1.机电一体化系统配置机电一体化系统的构成由5部分组成:机械系统(机构)、电子信息处理系统(电子计算机)、动力系统(动力源)、传感检测系统(传感器)、执行元件系统(电动机等)。
