机电一体化系统的设计方法

机电一体化系统的设计与评估1.引言机电一体化系统是将机械、电气和电子技术相结合，形成一个整体的系统。

其设计与评估是保证系统高效运行和性能优化的重要环节。

本文将从设计流程、关键技术和评估方法等方面进行探讨。

2.设计流程机电一体化系统的设计流程包括需求分析、系统设计、电气设计、机械设计和联合调试等环节。

首先，需求分析阶段明确系统的功能和性能要求，确定设计目标。

然后，进行系统设计，包括确定系统的整体框架、模块划分以及传感器、执行器等元件的选型。

接下来，进行电气设计，包括电路设计、控制策略设计和通信设计等。

同时，进行机械设计，包括结构设计、传动设计和配置布局等。

最后，进行联合调试，验证系统的功能和性能是否满足需求。

3.关键技术（1）传感技术：机电一体化系统需要对系统内外的物理量进行测量和控制，传感技术是实现这一功能的关键。

传感器的选型和布局要根据系统的需求进行合理选择，并考虑传感器精度、可靠性和成本等因素。

（2）控制技术：机电一体化系统的控制是对系统各部分进行协调和调整，确保整个系统的稳定运行。

控制方法可以采用传统的PID控制、模糊控制或者现代的自适应控制等。

（3）通信技术：机电一体化系统中的各个模块需要相互通信，实现信息的交互和控制命令的传递。

常见的通信技术包括CAN总线、以太网和无线通信等，根据系统的需求和规模选择合适的通信技术。

（4）集成技术：机电一体化系统的设计要求不同模块之间的紧密集成和协同工作。

集成技术包括硬件集成和软件集成，其中软件集成包括系统架构设计、接口协议设计和数据交换等。

4.评估方法机电一体化系统的评估可从性能评估和可靠性评估两个方面进行。

（1）性能评估：通过实验和数值模拟等手段，对机电一体化系统的性能进行评估。

性能评估指标可以包括系统的响应速度、能耗、精度和稳定性等。

对于不同应用领域的机电一体化系统，可以根据具体要求设计相应的性能评估指标。

（2）可靠性评估：机电一体化系统的可靠性评估主要包括MTBF（平均无故障时间）、MTTR（平均修复时间）和系统冗余设计等。

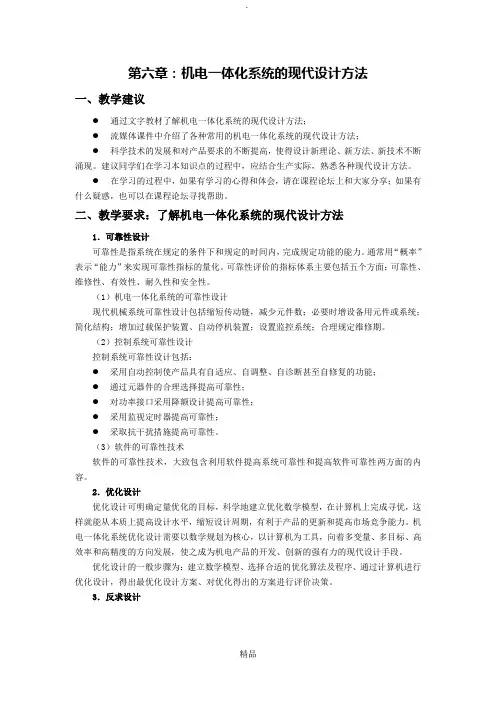

第六章：机电一体化系统的现代设计方法一、教学建议●通过文字教材了解机电一体化系统的现代设计方法；●流媒体课件中介绍了各种常用的机电一体化系统的现代设计方法；●科学技术的发展和对产品要求的不断提高，使得设计新理论、新方法、新技术不断涌现。

建议同学们在学习本知识点的过程中，应结合生产实际，熟悉各种现代设计方法。

●在学习的过程中，如果有学习的心得和体会，请在课程论坛上和大家分享；如果有什么疑惑，也可以在课程论坛寻找帮助。

二、教学要求：了解机电一体化系统的现代设计方法1．可靠性设计可靠性是指系统在规定的条件下和规定的时间内，完成规定功能的能力。

通常用“概率”表示“能力”来实现可靠性指标的量化。

可靠性评价的指标体系主要包括五个方面：可靠性、维修性、有效性、耐久性和安全性。

（1）机电一体化系统的可靠性设计现代机械系统可靠性设计包括缩短传动链，减少元件数；必要时增设备用元件或系统；简化结构；增加过载保护装置、自动停机装置；设置监控系统；合理规定维修期。

（2）控制系统可靠性设计控制系统可靠性设计包括：●采用自动控制使产品具有自适应、自调整、自诊断甚至自修复的功能；●通过元器件的合理选择提高可靠性；●对功率接口采用降额设计提高可靠性；●采用监视定时器提高可靠性；●采取抗干扰措施提高可靠性。

（3）软件的可靠性技术软件的可靠性技术，大致包含利用软件提高系统可靠性和提高软件可靠性两方面的内容。

2．优化设计优化设计可明确定量优化的目标，科学地建立优化数学模型，在计算机上完成寻优，这样就能从本质上提高设计水平，缩短设计周期，有利于产品的更新和提高市场竞争能力。

机电一体化系统优化设计需要以数学规划为核心，以计算机为工具，向着多变量、多目标、高效率和高精度的方向发展，使之成为机电产品的开发、创新的强有力的现代设计手段。

优化设计的一般步骤为：建立数学模型、选择合适的优化算法及程序、通过计算机进行优化设计，得出最优化设计方案、对优化得出的方案进行评价决策。

机电的一体化系统设计机电一体化系统设计是指将机械、电子、电气、自动化等技术相结合的一种综合性设计。

它通过将机械结构、电气设备、传感器、执行器和控制系统等有机地结合在一起来实现系统的功能。

一体化设计能够提高系统的整体性能和运行效率。

因为机械、电子和自动化等不同专业领域的知识被集成在一起，可以更好地协同工作，提升系统的综合效益。

在机电一体化系统设计中，首先需要进行系统分析和需求分析，明确系统的功能和性能要求。

然后进行系统设计，包括机械结构设计、电气设计、自动化控制设计等方面。

机械结构设计是机电一体化系统设计的重要组成部分。

在设计机械结构时，需要考虑系统的稳定性、刚度和强度等因素。

同时还需要考虑材料的选择和加工工艺的优化，以提高系统的可靠性和寿命。

电气设计是机电一体化系统设计的另一个重要方面。

在电气设计时，需要选择适当的电气设备和元件，并设计电路图和布线图。

同时还需要进行电气参数计算和控制系统设计，以实现对整个系统的控制和监测。

此外，还需要考虑系统的电磁兼容性和安全性等因素。

自动化控制设计是机电一体化系统设计中的关键一环。

通过使用传感器和执行器，可以实现对系统的自动化控制。

在自动化控制设计中，需要选择合适的传感器和执行器，并进行控制算法的设计和优化。

同时还需要进行系统的建模和仿真，以验证设计的正确性和可行性。

在机电一体化系统设计中，还需要考虑系统的可拓展性和模块化设计。

通过模块化设计，可以将整个系统划分为若干个独立的子系统，每个子系统都具有独立的功能和自主控制。

这样可以提高系统的灵活性和可维护性，同时也方便对系统进行拓展和更新。

此外，在机电一体化系统设计中还需要考虑系统的能效和环保性。

通过优化设计和选择节能设备和材料，可以提高系统的能源利用效率和减少对环境的影响。

综上所述，机电一体化系统设计是一项复杂而综合的工作。

它需要综合运用机械、电子、自动化等多个学科的知识，进行系统的分析、设计和优化。

只有通过科学的设计和综合考虑各个方面的因素，才能确保机电一体化系统具有良好的性能和可靠性。

机电一体化系统设计课程设计一、课程概述1.1课程背景1.2课程目标1.3课程内容1.4教学方法1.5考核方式二、课程背景2.1机电一体化系统概述2.2机电一体化系统在工业生产中的应用2.3机电一体化系统在日常生活中的应用2.4机电一体化系统的发展趋势三、课程目标3.1了解机电一体化系统的基本概念和原理3.2掌握机电一体化系统的设计方法3.3能够应用机电一体化系统解决实际问题3.4培养学生的团队合作能力和创新能力四、课程内容4.1机电一体化系统的基本概念和原理4.1.1机电一体化系统的定义4.1.2机电一体化系统的组成4.1.3机电一体化系统的工作原理4.2机电一体化系统的设计方法4.2.1机电一体化系统的需求分析4.2.2机电一体化系统的结构设计4.2.3机电一体化系统的控制设计4.2.4机电一体化系统的传感器和执行机构设计4.3机电一体化系统的应用案例分析4.3.1工业生产中的机电一体化系统应用4.3.2日常生活中的机电一体化系统应用4.4机电一体化系统的实验设计4.4.1机电一体化系统实验的设计原则4.4.2机电一体化系统实验的搭建方法4.4.3机电一体化系统实验的数据分析五、教学方法5.1理论教学5.1.1讲授5.1.2讨论5.1.3案例分析5.2实践教学5.2.1实验教学5.2.2项目设计5.3网络教学5.3.1在线课程5.3.2远程协作六、考核方式6.1平时表现6.2实验报告6.3课堂讨论6.4期末考试6.5项目设计成果七、机电一体化系统设计课程的意义与发展7.1对于学生的意义7.1.1增强对机电一体化系统的理解7.1.2培养创新能力和团队合作能力7.1.3提升就业竞争力7.2对于专业发展的意义7.2.1推动机电一体化系统相关课程的设置7.2.2加强学校与企业的合作7.2.3增强学校在机电领域的影响力7.3机电一体化系统设计课程的未来发展7.3.1结合人工智能和大数据技术7.3.2强化实践教学和创新创业教育八、结语8.1总结课程设计的重点8.2展望机电一体化系统设计课程的未来发展以上就是机电一体化系统设计课程设计的内容，通过对课程背景、目标、内容、教学方法和考核方式的详细规划，可以有效地帮助学生掌握机电一体化系统的基本概念和设计方法，培养学生的实践能力和团队合作能力，提升学校在机电领域的影响力，推动机电一体化系统设计课程的发展。

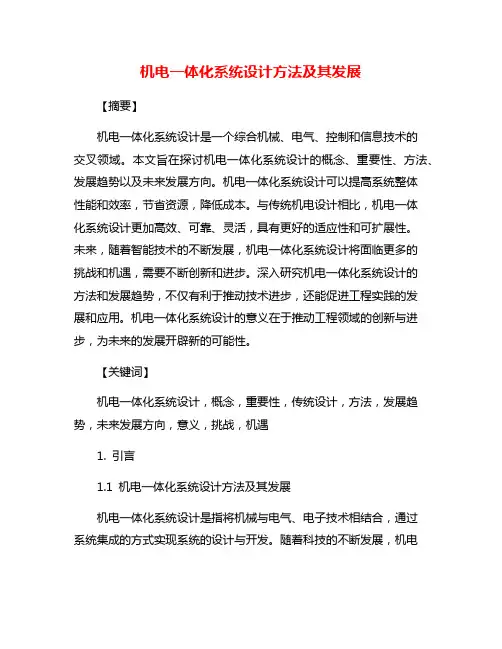

机电一体化系统设计方法及其发展【摘要】机电一体化系统设计是一个综合机械、电气、控制和信息技术的交叉领域。

本文旨在探讨机电一体化系统设计的概念、重要性、方法、发展趋势以及未来发展方向。

机电一体化系统设计可以提高系统整体性能和效率，节省资源，降低成本。

与传统机电设计相比，机电一体化系统设计更加高效、可靠、灵活，具有更好的适应性和可扩展性。

未来，随着智能技术的不断发展，机电一体化系统设计将面临更多的挑战和机遇，需要不断创新和进步。

深入研究机电一体化系统设计的方法和发展趋势，不仅有利于推动技术进步，还能促进工程实践的发展和应用。

机电一体化系统设计的意义在于推动工程领域的创新与进步，为未来的发展开辟新的可能性。

【关键词】机电一体化系统设计，概念，重要性，传统设计，方法，发展趋势，未来发展方向，意义，挑战，机遇1. 引言1.1 机电一体化系统设计方法及其发展机电一体化系统设计是指将机械与电气、电子技术相结合，通过系统集成的方式实现系统的设计与开发。

随着科技的不断发展，机电一体化系统设计方法也在不断完善和发展，为各行各业带来了更高效、更智能的解决方案。

在过去，传统的机电设计往往是各个功能单元独立开发，导致系统集成时存在着许多困难和问题。

而机电一体化设计则通过整合各个功能单元，减少了系统的复杂性，提高了系统的整体性能。

机电一体化系统设计的重要性不言而喻。

它可以提高系统的整体效率和运行稳定性，满足用户需求。

它可以减少系统的能量消耗，达到节能减排的目的。

通过实现机电一体化设计，可以提高系统的智能化水平，使系统更加便于维护和管理。

未来，随着人工智能、物联网等技术的发展，机电一体化系统设计将会更加普及和深入。

机电一体化系统设计也面临着许多挑战和机遇，需要不断创新和发展。

通过持续的研究和实践，相信机电一体化系统设计将会更加完善，为人类的生活带来更多便利和效益。

2. 正文2.1 机电一体化系统设计的概念机电一体化系统设计的概念涉及了机械工程、电子工程和计算机科学等多个领域的知识，是一种综合利用机械、电气、控制等技术的系统设计方法。

机电一体化系统设计报告机电一体化系统是指机械结构、电气控制和计算机软件三者相互协调、相互约束、相互补充的系统，它集机械设计、电气控制和计算机技术于一体，实现对工业设备的全面控制和管理。

本报告主要介绍机电一体化系统设计的相关内容。

一、系统设计原则1.开放性原则：系统设计应该尽可能采用通用性的设计，能够兼容和集成各种不同厂家的设备和系统。

2.模块化原则：系统设计应将机械、电气和计算机控制分模块进行设计，每个模块都有特定的功能和接口，并且可以独立测试和维护。

3.可拓展性原则：系统设计应考虑到未来的技术发展和应用需求，具备可扩展性，可以方便地增加新的功能和设备。

4.可靠性原则：系统设计应具备高可靠性，能够在恶劣环境下稳定工作，并能及时处理各种异常情况。

5.安全性原则：系统设计应满足安全性要求，包括设备自身的安全性和对操作人员的安全保护。

二、系统设计流程1.需求分析：通过与用户沟通了解用户的需求、技术要求和性能指标，明确系统设计的目标。

2.总体设计：根据需求分析结果，确定系统的模块划分、功能分配和接口设计。

3.详细设计：对系统的每个模块进行详细设计，包括机械结构设计、电气控制设计和软件设计。

4.系统集成：将各个模块进行集成，进行功能联调和性能测试。

5.系统验收：对集成的系统进行全面测试，满足用户需求后进行验收。

三、系统设计的关键技术1.机械结构设计：根据用户需求和功能要求，设计机械部分的结构和传动装置。

2.电气控制设计：设计电气控制系统的硬件结构和软件逻辑，包括传感器的选型和布置、执行器的选择和控制算法的设计。

3.计算机软件设计：编写控制和管理系统的软件程序，实现对机械和电气系统的全面控制和管理。

四、案例分析以工业机器人为例，机电一体化系统设计的具体流程如下：1.需求分析：了解用户对机器人的工作任务、工作环境和性能需求。

2.总体设计：根据需求分析结果，将机器人分为机械结构、电气控制和软件系统三个模块，并确定各个模块之间的接口和功能划分。

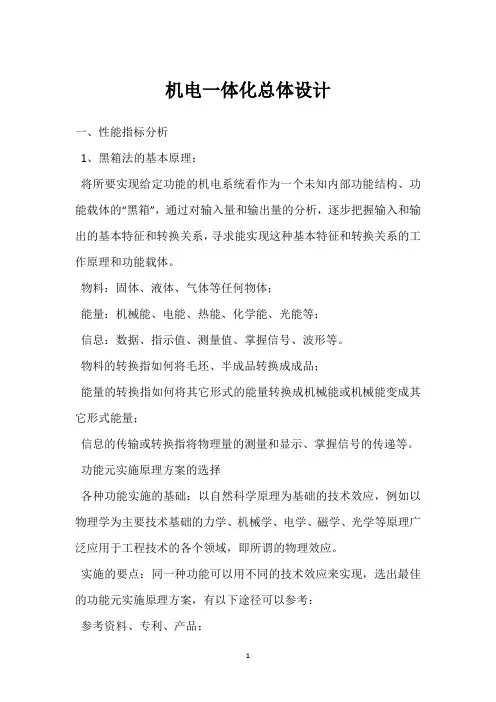

机电一体化总体设计一、性能指标分析1、黑箱法的基本原理：将所要实现给定功能的机电系统看作为一个未知内部功能结构、功能载体的“黑箱”，通过对输入量和输出量的分析，逐步把握输入和输出的基本特征和转换关系，寻求能实现这种基本特征和转换关系的工作原理和功能载体。

物料：固体、液体、气体等任何物体；能量：机械能、电能、热能、化学能、光能等；信息：数据、指示值、测量值、掌握信号、波形等。

物料的转换指如何将毛坯、半成品转换成成品；能量的转换指如何将其它形式的能量转换成机械能或机械能变成其它形式能量；信息的传输或转换指将物理量的测量和显示、掌握信号的传递等。

功能元实施原理方案的选择各种功能实施的基础：以自然科学原理为基础的技术效应，例如以物理学为主要技术基础的力学、机械学、电学、磁学、光学等原理广泛应用于工程技术的各个领域，即所谓的物理效应。

实施的要点：同一种功能可以用不同的技术效应来实现，选出最佳的功能元实施原理方案，有以下途径可以参考：参考资料、专利、产品；利用制造性思维；利用设计名目。

2 系统结构方案设计结构方案设计是原理设计方案的结构化，而且实现结构的优化和创新。

主要包括两个方面：机械结构重点考虑和设计电气结构主要是选型，考虑安装问题结构方案设计的工作任务、内容及步骤（1）、任务：将原理方案结构化，确定机器(或系统)各个零部件的材料、外形、尺寸、加工和装配等；（2）、内容：设计零部件外形、数量、相互空间位置，选择材料、确定尺寸，进行各种计算校核，按比例绘制结构方案总图，在计算时，采纳优化设计、牢靠性设计、计算机帮助设计等现代设计方法。

结构方案设计原理与原则①、运动学设计原则空间物体有六个自由度，自由度S与约束q关系是：S = 6-q应当合理施加约束，满意物体所所需要的运动方式。

要求约束：ⅰ、点约束ⅰ、约束点离开远些ⅰ、自由度限制方向应垂直于被约束平面②、基准面合一原则结构设计尽量满意：定位基准面与使用或加工基准面统一原则，可以减小由于基准不全都带来的误差。

机电一体化系统设计的考虑方法中,机电互补法机电一体化系统设计的考虑方法中，机电互补法是一种重要的设计思想。

机电互补法通过机械、电气、电子等各种学科的相互协调和整合，将机械、电子、控制等方面的优点相结合，实现系统的高效、安全、可靠和经济的运行。

机电互补法的具体实现是通过设计人员在系统设计中，充分考虑机械、电气、电子等各种因素之间的互相影响和作用，合理地配置系统各部分的结构、功能和参数，并对系统进行优化设计和调试，从而达到最佳的运行效果。

机电互补法在机电一体化系统设计中的应用涉及到多个方面，如机械传动、控制系统、传感器、执行器和电源等，需要考虑到各方面的相互补充和协调，实现系统的高效、稳定和可靠运行。

在机电一体化系统设计中，机电互补法是一种非常重要的设计思想。

只有充分理解和应用机电互补法，才能更好地实现机电一体化系统的设计和开发，提高系统的性能和可靠性。

- 1 -。

机电一体化系统的设计步骤机电一体化系统设计就像搭积木，但这个积木超级复杂又超酷。

一、需求分析。

这是第一步啦。

就好比你要盖房子，得先知道住的人有啥需求。

要是给小两口设计机电一体化系统，和给大工厂设计肯定不一样。

得了解这个系统是干啥用的，要达到啥功能。

比如说，是要一个能精确控制温度的设备呢，还是一个快速搬运东西的机械臂。

这一步就像侦探找线索，把各种需求都挖出来，越详细越好。

二、方案构思。

有了需求就开始想办法啦。

这时候就像厨师做菜，各种食材（技术、部件）在脑袋里组合。

是用液压传动好呢，还是电动的更合适。

就像你搭配衣服，要找最适合的风格。

要考虑系统的整体布局，各个部分怎么连接，是串联还是并联。

这个阶段可以脑洞大开，多画几个草图，把各种可能的方案都列出来，哪怕有些看起来很奇葩。

三、模型制作。

想好了方案就动手做个小模型呗。

这就像做个小手工，把想法变成实实在在能看到的东西。

可以用简单的材料先搭个架子，看看各个部分的配合是不是像想象中那么完美。

这个模型不一定要很精致，但要能体现出系统的主要结构和功能。

在这个过程中，可能会发现一些之前没想到的问题，比如说某个部件太大，装不下，或者某个连接的地方很别扭。

四、详细设计。

模型有了，问题也发现了，就开始详细设计。

这一步就像给房子画施工图，每个细节都不能放过。

要确定每个部件的具体尺寸、材料、性能参数。

比如说电机要用多大功率的，传感器的精度要多高。

这时候要参考很多资料，像个学霸一样去研究各种标准和规范。

而且要和不同的供应商联系，看看有没有合适的部件可以买，要是没有可能还得自己设计制造。

五、系统集成。

把各个精心设计的部件组合在一起就像拼拼图。

要保证它们之间能完美协作。

这时候要进行各种调试，就像给乐队调音一样。

看看系统整体的功能是不是达到了预期的要求。

如果有问题，就像医生看病一样，一点点排查是哪个部件出了毛病，是线路接错了，还是程序有bug。

六、测试优化。

最后就是测试优化啦。

让系统跑一跑，看看在各种情况下的表现。

机电一体化系统设计简介
1、机电一体化系统（产品）设计方案的常用方法：
1）取代法
取代法就是用电气掌握取代原系统中的机械掌握机构。

该方法是改造旧产品、开发新产品或对原系统进行技术改造常用的方法，也是改造传统机械产品的常用方法。

2）整体设计法
整体设计法主要用于新产品的开发设计。

在设计时完全从系统的整体目标动身，考虑各子系统的设计。

3）组合法
组合法就是选用各种标准功能模块组合设计成机电一体化系统。

2、现代设计方法：以计算机为帮助手段进行系统（产品）设计方法的总称。

机电一体化设计方法与现代设计方法的融合是优质、高效、快速实现机电一体化系统（产品）设计的有效方法和基本条件。

计算机帮助设计与制造（CAD/CAN）；并行工程设计——全寿命周期设计；虚拟产品设计与实现；快速响应设计；绿色环保产品设计；反求设计；网络协同合作设计
例1：机电一体化系统在数控机床中的应用
图1 数控系统组成简图
机电一体化实际上是机、电、液、气、光、磁一体化的统称，只不过机电之间的结合更紧密和常见而已。

机电一体化通过综合利用现代高新技术的优势，在提高精度、增加功能、改善操作性和使用性、提高生产率和降低成本、节省能源和降低消耗、减轻劳动强度和改善劳动条件、提高平安性和牢靠性、简化结构和减轻重量、增加柔性和智能化程度、降低价格等诸多方面都取得了显著的技术经济效益和社会效益，促使社会和科学技术又向前大大迈进了一步。

机电一体化是集机械、电子、光学、掌握、计算机、信息等多学科的交叉综合，它的进展和进步依靠并促进相关技术的进展和进步。

机电一体化系统的设计与制造第一章机电一体化系统的概述随着智能化的发展，机电一体化系统因其在工业自动化方面的应用而逐渐受到人们的关注和认可。

机电一体化系统是以自动控制技术为核心，将机械、电气、电子、计算机等多种技术有机地结合在一起的一种复杂的系统。

机电一体化系统可以实现多方面的功能，包括自动化生产、安全控制、精密检测、高速传输等等。

因此，设计与制造机电一体化系统不仅需要掌握机械、电气、电子、计算机等多种技术，还需要具备系统设计的能力。

第二章机电一体化系统的设计机电一体化系统的设计需要按照系统工程的思路，考虑各个环节之间的协调和一致性。

以下是一些关键设计环节的讲解。

2.1 机械部分设计机械部分的设计需要首先确定机械的结构形式，包括外形、框架、传动装置、运动轨迹等。

其次，需要采用CAD和CAE等技术，对机械部分进行详细的数值分析和仿真，以优化机械的结构，提高系统的效率和稳定性。

2.2 电气部分设计电气部分的设计是机电一体化系统设计中最为复杂的一部分，需要选取合适的电气元器件，并设计电气控制系统。

控制系统需要充分考虑系统的安全性和可靠性，避免出现短路、漏电等问题，同时还需要设计符合工业标准的接线布局和电源系统。

2.3 电子部分设计电子部分是实现机电一体化系统智能化的重要组成部分。

电子部分的设计可能包括传感器、单片机、PLC、人机界面等多个方面。

在设计过程中，需要考虑电子元器件的选取、电路设计及其仿真、调试和测试等方面问题，以确保所设计出的机电一体化系统能够实现高效、安全、稳定的控制。

2.4 计算机部分设计计算机部分是机电一体化系统的大脑，它可以进行数据处理、存储、分析等多种任务。

通常，计算机部分设计包括软硬件的选取，界面的设计，以及通讯模块的开发等方面。

在选择计算机硬件时，需要考虑能耗、处理速度、运行速度等因素。

第三章机电一体化系统的制造机电一体化系统的制造是将设计方案落实成实际的系统的过程。

以下是一些关键制造环节的讲解。
