无梁无檩单层压型钢板拱形钢屋面施工工法无梁无檩单层压型钢板拱形钢屋面施工工法一、前言无梁无檩单层压型钢板拱形钢屋面是一种新型的屋面结构形式，它利用了高强度钢板和拱形设计来代替传统的梁檩结构，具有轻质、强度高、施工方便等优点，被广泛应用于工业厂房、体育馆、仓库等建筑领域。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。

二、工法特点无梁无檩单层压型钢板拱形钢屋面的主要特点是结构简单，构造清晰明了。

它采用了拱形设计，使得整个屋面结构变得稳定，有效减少了传统梁檩结构的使用量，降低了自重，减轻了基础荷载，并且无需搭设大型钢架和模板，施工方便，节省了时间和人力资源。

此外，由于采用了压型钢板，使得屋面具有较好的防水、防火和耐候性能，提高了屋面的使用寿命。

三、适应范围无梁无檩单层压型钢板拱形钢屋面适用于跨度较大、屋面要求较高的建筑，如大型工厂、体育馆、仓库等。

它可以根据不同跨度和荷载要求进行设计，满足不同工程需求。

同时，由于工艺简单，也适用于一些中小型建筑项目。

四、工艺原理该工法利用高强度钢板和拱形设计来代替传统的梁檩结构，实现无梁无檩的屋面结构。

工法的理论依据是弯曲理论和结构力学原理，通过计算和模拟分析，确定拱形设计的尺寸和材料参数。

在实际工程中，采取的关键技术措施包括选择合适的钢材、设计合理的拱形曲线、采用现场定制焊接等。

五、施工工艺施工工艺主要包括材料准备、拱形制作、焊接、防腐处理、安装等步骤。

首先，根据设计要求和图纸，选用适当尺寸和规格的高强度钢板，在工地现场进行预处理和制作。

然后，根据具体跨度和屋面形状，进行拱形制作，并采用现场定制焊接技术，在拱形上焊接钢板。

接下来，对焊接部位进行防腐处理，以提高屋面的耐久性。

最后，将制作好的拱形钢板安装到屋面支撑结构上，完成整个屋面的施工。

六、劳动组织施工工法需要合理组织和分配劳动力资源。

一般而言，需要具备焊接和钢材加工经验的工人进行操作。

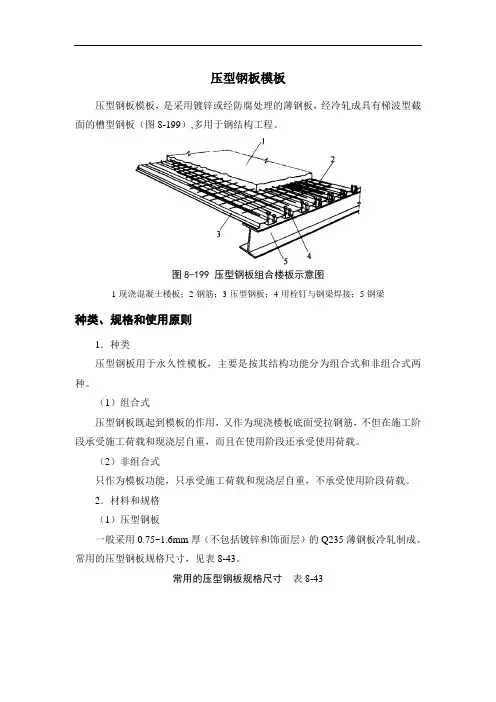

压型钢板模板压型钢板模板，是采用镀锌或经防腐处理的薄钢板，经冷轧成具有梯波型截面的槽型钢板（图8-199）,多用于钢结构工程。

图8-199 压型钢板组合楼板示意图1-现浇混凝土楼板；2-钢筋；3-压型钢板；4-用栓钉与钢梁焊接；5-钢梁种类、规格和使用原则1．种类压型钢板用于永久性模板，主要是按其结构功能分为组合式和非组合式两种。

（1）组合式压型钢板既起到模板的作用，又作为现浇楼板底面受拉钢筋，不但在施工阶段承受施工荷载和现浇层自重，而且在使用阶段还承受使用荷载。

（2）非组合式只作为模板功能，只承受施工荷载和现浇层自重，不承受使用阶段荷载。

2．材料和规格（1）压型钢板一般采用0.75~1.6mm厚（不包括镀锌和饰面层）的Q235薄钢板冷轧制成。

常用的压型钢板规格尺寸，见表8-43。

常用的压型钢板规格尺寸表8-43（2）封沿钢板又称堵头板，其选用的材质和厚度与压型钢板相同，板的截面呈L型（图8-200）。

图8-200 封沿钢板3．使用原则（1）压型钢板模板在施工阶段必须进行强度和变形验算。

跨中变形应控制在δ＝L/200≤20mm。

如超过变形控制量时，应在铺设后在板底设临时支撑。

（2）压型钢板模板使用时，应作构造处理，其构造形式与现浇混凝土叠合后是否组合成共同受力构件有关。

1）组合式一般需要做成以下三种抗剪连接构造：楔形肋：见图8-201。

图8-201 楔形肋压型钢板压痕开小洞或冲成不闭合的孔眼：见图8-202。

图8-202 带压痕压型钢板上表面加焊与肋相垂直的横向钢筋：见图8-203。

图8-203 焊有横向钢筋的压型钢板1-压型钢板；2-钢筋2）非组合式一般可不作抗剪连接构造处理。

为了防止混凝土在浇筑时从压型钢板端部漏出，一般应对压型钢板简支部凸肋部位，作封端处理（图8-204）。

图8-204 压型钢板封端处理1-压型钢板；2-坡型封端板压型钢板模板的安装1．准备工作（1）核对压型钢板模板的型号、规格和数量是否符合设计要求，检查是否有变形、翘曲、压扁、裂痕和锈蚀等缺陷，否则需经处理后方可使用。

主厂房墙面及屋面压型钢板安装方案目录1、编制依据 (2)2、产品材质介绍 (2)3、材料在安装现场的搬运、储存及安装前的检查 (3)4、安装顺序及要求 (4)5、安装时的注意事项 (8)6、质量保证措施 (9)7、安装及环境保护 (10)一、编制依据1、《屋面工程技术规范》（GB50345—2004)2、《钢结构工程施工质量验收规范》(GB50205-2001）3、《建筑钢结构焊接技术规程》JGJ81—2002；4、《建筑施工手册》第四版；5、建筑、结构图二、产品及材质介绍基板:基板原材料主要来源于澳洲和欧洲；种类分为澳洲Galvalume,欧洲Galfan；原材料的屈服强度主要为550Mpa；原材料的镀层重量为100—200g/m2。

涂层金属板：涂层金属板主要是氟碳涂层和聚酯涂层以及部分彩色贴膜金属板。

在本工程中760板型用于屋面外板,900板型用于内板。

墙面外板主色调为超乳白(欧标RAL 9016），色带为淡蓝色(中国建筑色卡1202）,墙面内板为超乳白色.三、材料在安装现场的搬运、储存及安装前的检查1、设计技术交底按设计图纸进行会审，交底；对安装人员进行设计图纸的技术交底;对设计图纸的技术变更提出书面资料，并进行安装技术交底.2、供货1）对厂家所供材料进行清点，检查入库；对于货物有损坏的，进行实地调查，将结果记录在厂家提供的“现场货损调查登记表"中。

2）材料在现场应分类存放；3)材料应根据施工先后顺序分批次堆放；4）材料堆放必须进行表面覆盖用以防水及防止其他污染破坏。

3、材料保管板材的现场存放1)应以垫木或铺地材料垫高存放,钢板距地面15-20厘米，禁止钢板直接与地面接触，如放置室外，必须以防水布加以覆盖，如钢板间进水，应一张张分开并擦拭干净后方可垒放。

2）压型钢板堆放地，应远离其他裸露钢板,以避免这些钢板上的可锈蚀物飘落并附着在压型钢板上，难以清除，而造成锈斑，渗透钢板。

3）压型钢板堆放时,禁止在钢板上放置重物和踩踏，以避免钢板间扣合，难以解脱造成损坏面漆,甚至基板，屋面堆放钢板要尽量靠近屋架，禁止一切在已安装好的屋面板上堆放钢板和其他材料.请注意:在施工现场搬运和储存压型钢板的工作非常重要。

第1篇一、施工准备1. 施工图纸和技术交底：熟悉施工图纸，了解工程概况、结构形式、材料规格等。

组织施工人员参加技术交底，明确施工要求、施工工艺和注意事项。

2. 材料准备：根据施工图纸和工程量，提前采购压型钢板、配件、焊接材料等。

对进场材料进行验收，确保质量符合要求。

3. 施工机械和工具准备：准备施工所需的各种机械设备，如切割机、焊接机、吊装设备等。

确保机械设备性能良好，操作人员熟练掌握操作技能。

4. 施工场地准备：清理施工场地，确保场地平整、清洁。

搭建施工平台、脚手架等，确保施工安全。

二、施工工艺1. 放样：根据施工图纸和设计要求，对压型钢板进行放样。

放样时，注意钢结构的尺寸、楼承板的位置和尺寸，确保放样准确。

2. 切割与拼接：根据放样结果，对压型钢板进行切割。

切割时，采用冷作、空气等离子弧等方法，确保切割质量。

拼接压型钢板时，注意对接缝的严密性和平整度。

3. 铺设：铺设压型钢板时，由下往上逐层施工。

确保钢结构已完成校正、焊接、检测，并确认所需的各种补强构件安装完工。

以楼承板母肋为基准起始边，依次铺设。

4. 固定：铺设完毕后，对压型钢板进行固定。

采用点焊固定，确保固定牢固。

对边角处进行切割、调直压实，确保施工质量。

5. 封头板安装：在压型钢板铺设完成后，安装封头板。

注意封头板的尺寸和形状，确保封边、堵漏。

6. 检验：施工过程中，对压型钢板安装质量进行检验。

检查压型钢板的位置、尺寸、固定情况等，确保符合设计要求。

7. 清理现场：施工完成后，清理施工现场，确保场地整洁。

三、施工注意事项1. 施工过程中，严格按照施工图纸和设计要求进行操作，确保施工质量。

2. 注意施工安全，佩戴安全帽、安全带等防护用品。

做好现场防火、防触电等措施。

3. 施工现场应保持整洁，及时清理废料和垃圾。

4. 施工过程中，发现问题时，及时上报并采取措施解决。

5. 加强施工人员的技术培训，提高施工人员的技术水平和安全意识。

通过以上施工程序，确保压型钢板施工质量，为建筑物的安全、美观和使用寿命提供保障。
