快速接头基本知识

FASTER多路板式快速接头
FASTER众多快速接头产品中，Multifaster系列是FASTER专利产品，俗称多路板式快速接头，FASTER官方称为“多路同步连接系统”。

该产品将1到12组相同或不同规格的阴阳接头分别对应固定在两块板上，再通过导向系统及凸轮机构，实现多路快速接头同步的连接和断开（示意图见后）。

该系统也可以根据实际应用的需要，将液压、气动、润滑、电气接头整合在一起，极大地提高了管路连接的效率和可靠性。

该产品的特点有：
1．多路快速接头同步连接断开，连接效率大幅提高，可明显降低大型设备的转场成本，以及需要经常拆装的各类设备
的运行成本；
2．防错插设计，即便同规格的快速接头不再有错插的可能，不再需要那么多烦人的标识和现场工人指导；
3．管路布置更加紧凑美观，提高整机质量水准；
4．采用平面快速接头，易清洁，油路不再有进杂质风险；
5．带自锁的凸轮机构，实现带压连接及断开，液压系统设计更自由，不再担心由于管路震动的因素造成的接头自松；
产品结构示意图
防尘盖板聚亚胺
酯密封
防挤出防磨损接口螺
纹种类多
无外溢2FFNP 系列平端接头3FFNP 新平端接头系列可带压连接3孔25A
和7孔
13A 电气
接头导向销:错接风险为零固定模
块为平
面容易清洁电气阴接头带自动保护滑盖阴接头带
特殊密封
防挤出防磨损安全锁
定装置
防止意
外断开
人体工学
设计的控
制杆方便
操控
产品应用实例。

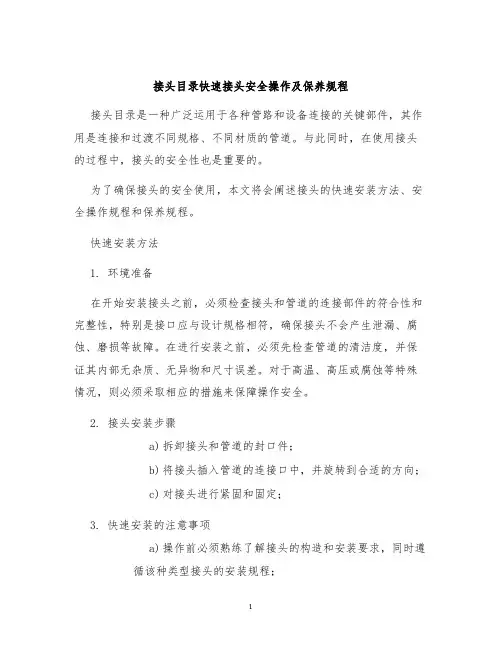

接头目录快速接头安全操作及保养规程接头目录是一种广泛运用于各种管路和设备连接的关键部件，其作用是连接和过渡不同规格、不同材质的管道。

与此同时，在使用接头的过程中，接头的安全性也是重要的。

为了确保接头的安全使用，本文将会阐述接头的快速安装方法、安全操作规程和保养规程。

快速安装方法1. 环境准备在开始安装接头之前，必须检查接头和管道的连接部件的符合性和完整性，特别是接口应与设计规格相符，确保接头不会产生泄漏、腐蚀、磨损等故障。

在进行安装之前，必须先检查管道的清洁度，并保证其内部无杂质、无异物和尺寸误差。

对于高温、高压或腐蚀等特殊情况，则必须采取相应的措施来保障操作安全。

2. 接头安装步骤a)拆卸接头和管道的封口件；b)将接头插入管道的连接口中，并旋转到合适的方向；c)对接头进行紧固和固定；3. 快速安装的注意事项a)操作前必须熟练了解接头的构造和安装要求，同时遵循该种类型接头的安装规程；b)操作时一定要保证工具、环境整洁，确保接头在清洁的情况下安装；c)必须仔细认真地检查接头的安装是否符合规范和要求，避免任何疏漏；安全操作规程1. 事故预防避免事故的最重要的措施就是对接头的使用要严格按照设计要求和规程来进行，同时定期对接头进行检查，做好接头的安全保养。

在实际使用中，要加强管道的定期检查，发现问题及时修复，确保接头的安全性。

2. 小心安装操作由于接头的工作环境通常散热不良、温度变化较大，因此安装操作一定要注意防火防爆。

在接头安装过程中，要保证周围无任何零散物品，禁止在其上面或周边燃放易燃液体或物品，同时在现场应安装消防器材，以备止火。

通风要合适，不要让有毒气体或腐蚀气体进入现场。

3. 操作时严禁使用力过大在拆卸接头、调整管道时，切勿使用过大的力量，一定要把力量逐渐施加，小心轻松地解决问题。

4. 操作时保持警惕在操作过程中，一定要时刻保持警觉、关注接头的表现情况，如果发现接头出现异常情况或漏气、漏油、漏水等情况，应及时采取正确的措施予以解决，以便保证接头的安全和正常使用。

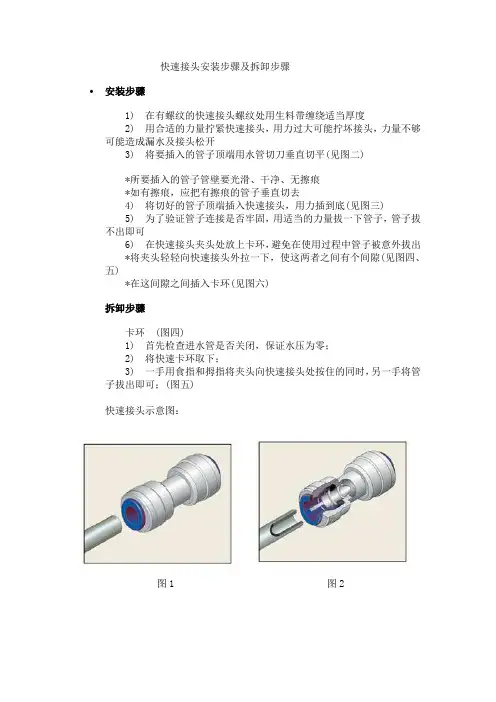

快速接头安装步骤及拆卸步骤
•安装步骤
1) 在有螺纹的快速接头螺纹处用生料带缠绕适当厚度
2) 用合适的力量拧紧快速接头，用力过大可能拧坏接头，力量不够
可能造成漏水及接头松开
3) 将要插入的管子顶端用水管切刀垂直切平(见图二)
*所要插入的管子管壁要光滑、干净、无擦痕
*如有擦痕，应把有擦痕的管子垂直切去
4) 将切好的管子顶端插入快速接头，用力插到底(见图三)
5) 为了验证管子连接是否牢固，用适当的力量拔一下管子，管子拔
不出即可
6) 在快速接头夹头处放上卡环，避免在使用过程中管子被意外拔出
*将夹头轻轻向快速接头外拉一下，使这两者之间有个间隙(见图四、
五)
*在这间隙之间插入卡环(见图六)
拆卸步骤
卡环(图四)
1) 首先检查进水管是否关闭，保证水压为零；
2) 将快速卡环取下；
3) 一手用食指和拇指将夹头向快速接头处按住的同时，另一手将管
子拔出即可；(图五)
快速接头示意图：
图1 图2
图3 图4。

光纤快速连接器详细介绍光纤快速连接器，俗称快接，一般也称为现场组装式光纤活动连接器，这种连接器的体积小、端接快，基本端接过程只需要2分钟，且应用广泛，是用于像楼道、入户线缆这种环境使用率特别高，因此受到市场的广泛欢迎。

本文接插世界网就跟大家简单介绍下光纤快速连接器。

光纤快速连接器又叫光纤现场连接器，它们是同一款产品，分为一代二代三代，也称直通预埋直熔。

它们的主要区别为：一、对于直通型的来说，它主要是属于干式结构这种结构非常简单，优势在于实现较为容易造价低廉，但劣势很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差，对操作者熟练要求很高。

该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH接入链路规模使用。

二、对于预埋式光纤快速连接器来说，它是属于预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；该产品结构可以实现更好的插入损耗（0.5dB以下）和回波损耗（45dB以上）指标，可靠性与稳定性比较高，因此适宜于FTTH接入链路室内节点使用。

光纤快速连接器如何安装使用？1、取下连接器尾盖并将线缆从中穿过;2、用光纤剥线钳将线缆外皮剥离，长度约为5CM;3、将米勒钳贴近夹具边缘剪掉露出的涂覆层，露出光纤;4、用防尘布拭擦、清洁裸光纤;5、用夹具对光纤进行切割;6、将光纤对准主体孔槽后插入，当光纤初步呈现弯曲的状态时，把压接盖往下按;7、将串在线缆上的尾盖拧回连接器主体后扣上外壳即可。

以上就是关于光纤快速连接器的使用步骤，希望能够帮您解惑。

快换接头快速接头----520a8858-715e-11ec-864f-7cb59b590d7d 快换接头快速接头快速更换连接器和周期；快速连接器快换接头产品介绍快换连接器是综合美国、英国、德国、日本等国家的先进技术而设计的。

是一种耐油、耐酸碱、耐高压的新型液压气动管道附件。

广泛应用于钢铁、石油、化工、橡胶、矿山、农业机械、玻璃纤维、纺织、造纸、造船等需要管道快速连接和快速卸载的行业。

该产品可用于金属软管、橡胶软管、尼龙管和塑料管。

具有结构合理、密封性好、互换性好、安装方便、管间装卸快、省工省时等优点，大大降低了员工的劳动强度。

本产品具有自锁安全装置，在高压场合安全可靠。

是国内外液压气动管道流水线生产设备最理想的配件产品，其性能完全可以替代同类进口配件。

快换接头按结构不同分为三大类型：●插入式快换接头●搬把式快换接头●爪型快换接头插入快换接头一、结构特点:插入式快换连接器根据其内部结构可分为三种类型：·双向自封快换接头。

如图1所示·单向自封快换接头。

如图2所示·直通快换接头。

如图3所示1.插入双向自密封快换接头其结构如图1所示，其主要特点是在插轴和插套的内孔内分别设有单向阀。

连接接头时，首先将卡套上的卡套推到最右边，然后将卡套的头部插入卡套的内孔中。

此时，卡套和卡套中的阀芯相互作用，离开各自的锥形阀座，从而打开阀门，连接卡套和卡套的两侧通。

当插轴头部插到底后即可松开卡套，卡套在弹簧力的作用下恢复原位，卡套在恢复原位过程中推动钢球进入插轴上的梯形槽内，并将球固定在梯形槽内，产生自锁作用，使插轴被锁定在插套孔内不至脱落，从而实现快速连接。

同时插轴头部外圆有o型圈实现轴向密封，使内部流体不至向外泄露。

当须使接头的两端脱开时，只需将卡套向右推到底，这时在接头内部阀芯的弹簧力作用下，插轴自动从插套孔中退出，同时阀芯在弹簧的作用下，迅速将阀座口封闭，使接头内部流体不至向外泄露，从而实现快速脱离并保持内部流体不向外泄漏的目的。

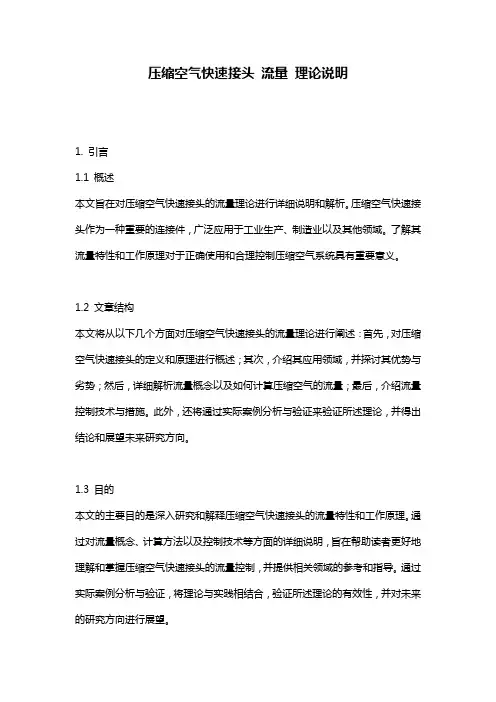

压缩空气快速接头流量理论说明1. 引言1.1 概述本文旨在对压缩空气快速接头的流量理论进行详细说明和解析。

压缩空气快速接头作为一种重要的连接件，广泛应用于工业生产、制造业以及其他领域。

了解其流量特性和工作原理对于正确使用和合理控制压缩空气系统具有重要意义。

1.2 文章结构本文将从以下几个方面对压缩空气快速接头的流量理论进行阐述：首先，对压缩空气快速接头的定义和原理进行概述；其次，介绍其应用领域，并探讨其优势与劣势；然后，详细解析流量概念以及如何计算压缩空气的流量；最后，介绍流量控制技术与措施。

此外，还将通过实际案例分析与验证来验证所述理论，并得出结论和展望未来研究方向。

1.3 目的本文的主要目的是深入研究和解释压缩空气快速接头的流量特性和工作原理。

通过对流量概念、计算方法以及控制技术等方面的详细说明，旨在帮助读者更好地理解和掌握压缩空气快速接头的流量控制，并提供相关领域的参考和指导。

通过实际案例分析与验证，将理论与实践相结合，验证所述理论的有效性，并对未来的研究方向进行展望。

2. 压缩空气快速接头概述：2.1 定义和原理：压缩空气快速接头是一种用于连接压缩空气系统的装置，它能够快速、安全地连接和断开压缩空气管路。

它通常由两个配对的接头组成，一个被称为“插入式接头”，另一个被称为“插座式接头”。

插入式接头上有一个凸起的雄性连接口，而插座式接头则有一个相匹配的凹陷的阴性连接口。

当插入式接头与插座式接头相连接时，它们能够形成一个紧密的密封，在高压下保持流体不泄漏。

2.2 应用领域：压缩空气快速接头广泛应用于各种需要使用压缩空气作为动力源的工业和商业领域。

比如汽车维修、制药生产、食品加工、航空航天等领域。

在这些应用中，压缩空气必须传递到各个设备和工具中，而压缩空气快速接头提供了一种方便且可靠的方法来实现这一点。

2.3 优势与劣势：压缩空气快速接头具有以下优点：- 快速连接和断开：相比于传统的螺纹接头或焊接连接，压缩空气快速接头能够实现迅速的连接和断开，节省了时间和人力成本。
