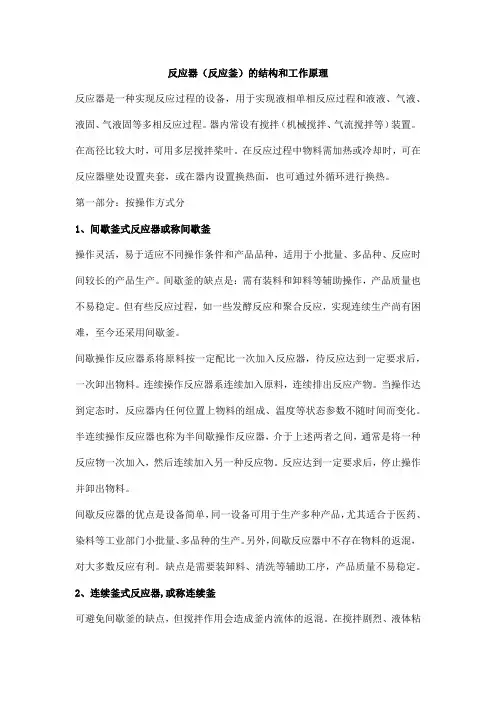

反应器（反应釜）的结构和工作原理反应器是一种实现反应过程的设备，用于实现液相单相反应过程和液液、气液、液固、气液固等多相反应过程。
器内常设有搅拌（机械搅拌、气流搅拌等）装置。
在高径比较大时，可用多层搅拌桨叶。
在反应过程中物料需加热或冷却时，可在反应器壁处设置夹套，或在器内设置换热面，也可通过外循环进行换热。
第一部分：按操作方式分1、间歇釜式反应器或称间歇釜操作灵活，易于适应不同操作条件和产品品种，适用于小批量、多品种、反应时间较长的产品生产。
间歇釜的缺点是：需有装料和卸料等辅助操作，产品质量也不易稳定。
但有些反应过程，如一些发酵反应和聚合反应，实现连续生产尚有困难，至今还采用间歇釜。
间歇操作反应器系将原料按一定配比一次加入反应器，待反应达到一定要求后，一次卸出物料。
连续操作反应器系连续加入原料，连续排出反应产物。
当操作达到定态时，反应器内任何位置上物料的组成、温度等状态参数不随时间而变化。
半连续操作反应器也称为半间歇操作反应器，介于上述两者之间，通常是将一种反应物一次加入，然后连续加入另一种反应物。
反应达到一定要求后，停止操作并卸出物料。
间歇反应器的优点是设备简单，同一设备可用于生产多种产品，尤其适合于医药、染料等工业部门小批量、多品种的生产。
另外，间歇反应器中不存在物料的返混，对大多数反应有利。
缺点是需要装卸料、清洗等辅助工序，产品质量不易稳定。
2、连续釜式反应器,或称连续釜可避免间歇釜的缺点，但搅拌作用会造成釜内流体的返混。
在搅拌剧烈、液体粘度较低或平均停留时间较长的场合，釜内物料流型可视作全混流，反应釜相应地称作全混釜。
在要求转化率高或有串联副反应的场合，釜式反应器中的返混现象是不利因素。
此时可采用多釜串联反应器,以减小返混的不利影响，并可分釜控制反应条件。
大规模生产应尽可能采用连续反应器。
连续反应器的优点是产品质量稳定，易于操作控制。
其缺点是连续反应器中都存在程度不同的返混，这对大多数反应皆为不利因素，应通过反应器合理选型和结构设计加以抑制。

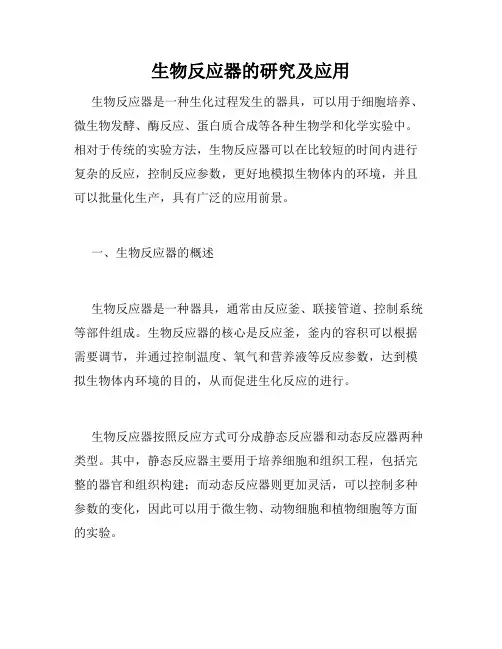

生物反应器的研究及应用生物反应器是一种生化过程发生的器具，可以用于细胞培养、微生物发酵、酶反应、蛋白质合成等各种生物学和化学实验中。
相对于传统的实验方法，生物反应器可以在比较短的时间内进行复杂的反应，控制反应参数，更好地模拟生物体内的环境，并且可以批量化生产，具有广泛的应用前景。
一、生物反应器的概述生物反应器是一种器具，通常由反应釜、联接管道、控制系统等部件组成。
生物反应器的核心是反应釜，釜内的容积可以根据需要调节，并通过控制温度、氧气和营养液等反应参数，达到模拟生物体内环境的目的，从而促进生化反应的进行。
生物反应器按照反应方式可分成静态反应器和动态反应器两种类型。
其中，静态反应器主要用于培养细胞和组织工程，包括完整的器官和组织构建；而动态反应器则更加灵活，可以控制多种参数的变化，因此可以用于微生物、动物细胞和植物细胞等方面的实验。
二、生物反应器的运作原理生物反应器将反应物料混合在反应釜中，并对反应釜中的环境进行调节，例如糖、氨基酸、脂肪酸、酒精、维生素、激素和外在压力等。
通常，生物反应器的目标是允许细胞或微生物在温度、pH值和气压等控制的环境下生长和繁殖。
生物反应器在运行过程中需要严格控制参数，如温度、氧气、营养液的流速等。
这些参数可通过传感器和控制器进行精确的调节，以便维持反应体系的状态，从而促进反应的进行。
三、生物反应器的应用生物反应器是一种重要的研究工具，可用于各种生物学和化学实验。
特别是在医学和生物技术领域中应用广泛，一些具有临床前景的新药物、生物材料和基因工程产品的开发也需要借助于生物反应器。
在医学方面，生物反应器可以用于实验室的细胞培养，可以培养出大量、完整的、在外部环境下无法维持的组织，可以进一步进行细胞生物学、组织学和生理学研究，探索人体生物化学反应的机制。
生物反应器也可以用于生物制药的生产，如异肉病毒疫苗、人血促性腺激素、血液凝固因子等生物技术产品，可通过生物反应器实现规模化生产。
反应釜验证方案范文反应釜是一种重要的实验装置，广泛应用于化工、制药、食品等行业。
为了确保反应釜的正常运行和安全性，需要进行反应釜的验证工作。
本文将探讨反应釜验证方案。
1.验证目的：2.验证内容：反应釜的验证内容包括但不限于以下几个方面：(1)设计验证：通过对反应釜进行设计文件的审查和评估，检查设计是否符合技术要求和标准规范。
(2)安全验证：检查反应釜的安全设施，如压力表、保护装置等是否完好，并进行泄压试验。
(3)功能验证：对反应釜进行操作测试，检查其运行是否正常，如搅拌转速、温度控制等。
(4)性能验证：对反应釜进行反应试验，检查其反应效果是否符合要求。
(5)清洁验证：对反应釜进行清洗和消毒，确保其内部无污染。
3.验证方法：(1)文件评估：对反应釜的设计文件进行审查和评估，检查其设计是否满足要求。
(2)检测检验：对反应釜的安全设备进行检查和测试，如压力表、泄压阀等。
(3)操作测试：对反应釜进行操作测试，如搅拌转速、温度控制等。
(4)反应试验：在反应釜中进行模拟反应试验，观察反应过程的效果和特点。
(5)清洁验证：对反应釜进行清洗和消毒，采样检测其内部是否有残留物。
4.验证标准和依据：5.验证结果处理：根据验证结果，对反应釜进行进一步处理和改进。
如果验证过程中发现问题或不符合要求的地方，需要及时进行整改和修正。
验证报告要详细记录验证过程和结果，并做出相应的结论和建议。
总结：反应釜验证是确保反应釜正常运行和安全性的重要环节，通过验证可以发现问题并及时纠正，提高反应釜的质量和安全性。
验证过程需要参考相关的标准和法规，掌握正确的验证方法和技术。
验证结果应及时处理和改进，确保反应釜符合设计要求和使用标准。
同时，验证报告应详细记录验证过程和结果，为后续的维护和管理提供参考。
反应釜的作用反应釜是化学工业中常用的一种设备，它主要用于进行各种化学反应。
反应釜有多种功能和作用，以下是其中的一些：1. 混合反应：反应釜能够将不同物质混合在一起进行反应。
其中一些反应需要高温或者高压来实现，而反应釜能够提供这样的条件，使得化学物质能够迅速反应起来。
2. 控制反应条件：通过调整反应釜的温度、压力、搅拌速度等参数，可以控制反应的进行速率、产品的产量和纯度等。
这样就能够实现对反应过程的精确控制，使得反应达到最佳效果。
3. 安全操作：反应釜在设计和制造时，会考虑到安全因素，并配备相应的安全设施，如安全阀、温度传感器等。
这样可以防止因为温度过高、压力过大等原因导致事故的发生。
此外，反应釜的密封性良好，能够防止化学物质外泄，保护操作人员的安全。
4. 扩大生产规模：反应釜可以进行大量的化学反应，其容量通常为几百升到几千升。
这样在需要大量产品时，可以使用反应釜进行批量生产，提高生产效率和产量。
5. 过程优化和研发：反应釜可以用于不同类型的反应，如有机合成、固液反应和液液反应等。
通过反应釜对反应条件进行调节和优化，可以研究不同反应路径，寻找最佳的工艺条件和运行参数，提高产品的质量和性能。
6. 高温高压反应：有些反应需要在高温高压条件下进行，才能实现理想的反应效果。
反应釜的强大压力容器设计和保温措施，使得高温高压条件得以实现，从而满足这些特殊反应的要求。
综上所述，反应釜在化学工业中扮演着重要的角色，具有混合反应、控制反应条件、安全操作、扩大生产规模、过程优化和研发以及高温高压反应等多种功能和作用。
通过反应釜的使用，化学工业得以进行高效、安全、可控的生产，从而满足人们对各种化学产品的需求。

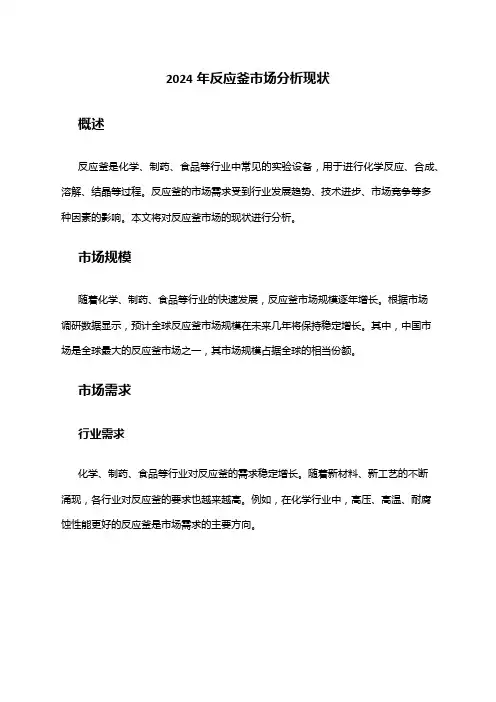

2024年反应釜市场分析现状概述反应釜是化学、制药、食品等行业中常见的实验设备，用于进行化学反应、合成、溶解、结晶等过程。
反应釜的市场需求受到行业发展趋势、技术进步、市场竞争等多种因素的影响。
本文将对反应釜市场的现状进行分析。
市场规模随着化学、制药、食品等行业的快速发展，反应釜市场规模逐年增长。
根据市场调研数据显示，预计全球反应釜市场规模在未来几年将保持稳定增长。
其中，中国市场是全球最大的反应釜市场之一，其市场规模占据全球的相当份额。
市场需求行业需求化学、制药、食品等行业对反应釜的需求稳定增长。
随着新材料、新工艺的不断涌现，各行业对反应釜的要求也越来越高。
例如，在化学行业中，高压、高温、耐腐蚀性能更好的反应釜是市场需求的主要方向。
技术需求随着科学技术的发展，越来越多的新型反应釜技术被应用于市场。
例如，高效能量转化技术、智能控制技术、自动化生产技术等，为反应釜市场带来了更多的发展机遇。
环境需求近年来，环境保护和可持续发展成为全球关注的焦点。
对于反应釜市场而言，环保节能、低碳减排是市场需求的重要方向。
因此，研发和生产符合环保要求的反应釜成为市场竞争的关键。
市场竞争市场主要参与者反应釜市场竞争激烈，主要参与者包括国内外知名化工设备制造商、制药企业、食品公司等。
这些企业拥有雄厚的技术实力和丰富的市场经验，通过不断创新和提高产品质量满足市场需求。
市场竞争策略为了在激烈的市场竞争中脱颖而出，企业采取了多种竞争策略。
例如，通过产品创新、研发投入、技术合作等方式提高产品性能和质量。
同时，市场营销、渠道拓展等方面的投入也是企业竞争的重要手段。
新兴市场机遇随着全球化进程的加快，新兴市场成为反应釜企业发展的新机遇。
对于中国企业而言，通过加强国际化战略，开拓海外市场是提升企业竞争力的重要途径。
市场趋势技术创新技术创新是反应釜市场发展的重要趋势。
随着科技的不断进步，新材料、新工艺的应用为反应釜市场带来了新的机遇和挑战。
企业应加强研发投入，不断提升产品性能和工艺技术。

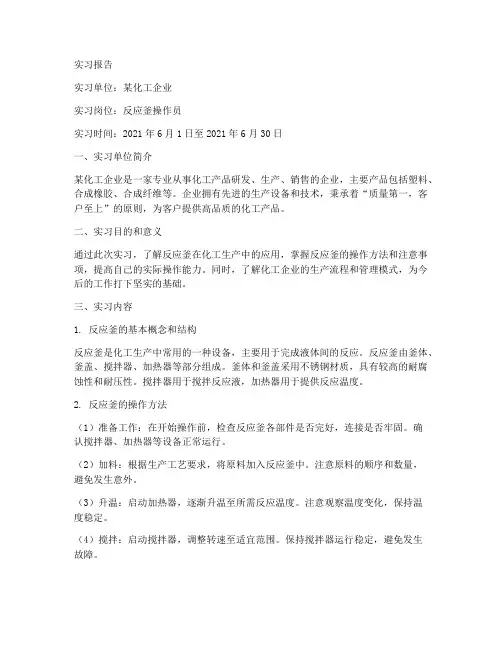

实习报告实习单位：某化工企业实习岗位：反应釜操作员实习时间：2021年6月1日至2021年6月30日一、实习单位简介某化工企业是一家专业从事化工产品研发、生产、销售的企业，主要产品包括塑料、合成橡胶、合成纤维等。
企业拥有先进的生产设备和技术，秉承着“质量第一，客户至上”的原则，为客户提供高品质的化工产品。
二、实习目的和意义通过此次实习，了解反应釜在化工生产中的应用，掌握反应釜的操作方法和注意事项，提高自己的实际操作能力。
同时，了解化工企业的生产流程和管理模式，为今后的工作打下坚实的基础。
三、实习内容1. 反应釜的基本概念和结构反应釜是化工生产中常用的一种设备，主要用于完成液体间的反应。
反应釜由釜体、釜盖、搅拌器、加热器等部分组成。
釜体和釜盖采用不锈钢材质，具有较高的耐腐蚀性和耐压性。
搅拌器用于搅拌反应液，加热器用于提供反应温度。
2. 反应釜的操作方法（1）准备工作：在开始操作前，检查反应釜各部件是否完好，连接是否牢固。
确认搅拌器、加热器等设备正常运行。
（2）加料：根据生产工艺要求，将原料加入反应釜中。
注意原料的顺序和数量，避免发生意外。
（3）升温：启动加热器，逐渐升温至所需反应温度。
注意观察温度变化，保持温度稳定。
（4）搅拌：启动搅拌器，调整转速至适宜范围。
保持搅拌器运行稳定，避免发生故障。
（5）观察：在反应过程中，密切观察反应液的颜色、温度、气味等变化，判断反应是否达到预期效果。
（6）放料：反应完成后，关闭加热器，待反应液冷却至常温后，打开釜盖，将产物取出。
3. 反应釜的注意事项（1）操作过程中，严格遵守安全操作规程，确保自身和他人的安全。
（2）定期检查反应釜各部件，发现问题及时上报并处理。
（3）保持反应釜的清洁和卫生，防止交叉污染。
（4）严格遵守环保法规，确保生产过程中的废气、废水得到妥善处理。
四、实习收获通过本次实习，我对反应釜在化工生产中的应用有了更深入的了解，掌握了反应釜的操作方法和注意事项。
一、实习背景聚合反应釜作为化学工程领域的重要设备，广泛应用于高分子材料的合成与生产。
为了深入了解聚合反应釜的原理、操作及维护，我于2023年在XX公司进行了为期一个月的实习。
在此期间，我跟随导师学习了聚合反应釜的相关知识，并参与了实际生产操作。
二、实习目的1. 了解聚合反应釜的结构、原理及操作方法；2. 掌握聚合反应釜的维护与保养技巧；3. 熟悉高分子材料的生产工艺流程；4. 提高实际操作能力和团队协作能力。
三、实习内容1. 聚合反应釜基础知识在实习初期，导师为我详细讲解了聚合反应釜的结构、原理及分类。
聚合反应釜主要由釜体、搅拌器、传动装置、热交换器、加料口、放料口等部分组成。
根据反应方式的不同，可分为间歇式和连续式反应釜；根据釜体形状的不同，可分为立式和卧式反应釜。
2. 聚合反应釜操作在导师的指导下，我参与了聚合反应釜的实际操作。
首先，我学习了如何正确安装、调试聚合反应釜，包括检查设备是否完好、连接管道是否正确、搅拌器转速是否符合要求等。
其次，我了解了聚合反应釜的操作流程，包括加料、升温、反应、冷却、放料等步骤。
在操作过程中，我严格遵循安全规程，确保反应过程顺利进行。
3. 聚合反应釜维护与保养为了确保聚合反应釜的正常运行，我学习了其维护与保养方法。
主要包括以下几个方面：（1）定期检查釜体、搅拌器、传动装置等部件的磨损情况，及时更换磨损严重的部件；（2）定期清理釜体内部，去除沉积物和杂质，防止反应釜内壁腐蚀；（3）检查密封装置的密封性能，确保密封良好；（4）定期检查热交换器的工作状态，防止热量损失。
4. 高分子材料生产工艺流程在实习过程中，我还了解了高分子材料的生产工艺流程。
从原料的选择、聚合反应、后处理到成品包装，每个环节都至关重要。
通过实习，我对高分子材料的生产有了更深入的了解。
四、实习收获1. 理论知识与实践相结合：通过实习，我深刻体会到理论知识与实践操作的重要性。
在实际操作中，我更加深入地理解了聚合反应釜的原理和操作方法。

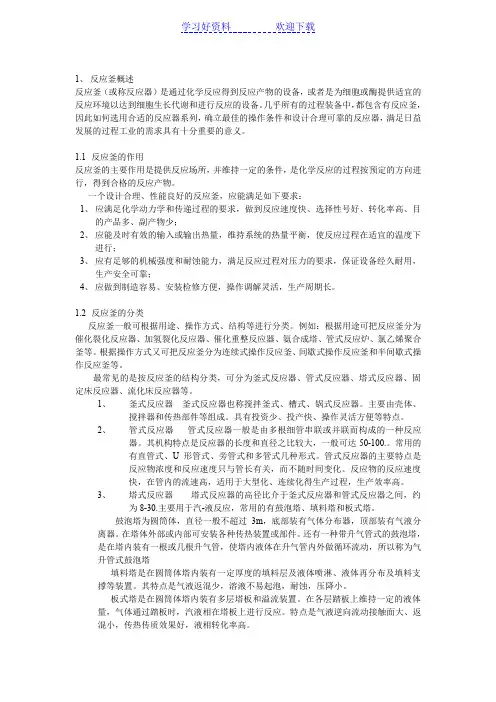

1、反应釜概述反应釜（或称反应器）是通过化学反应得到反应产物的设备，或者是为细胞或酶提供适宜的反应环境以达到细胞生长代谢和进行反应的设备。
几乎所有的过程装备中，都包含有反应釜，因此如何选用合适的反应器系列，确立最佳的操作条件和设计合理可靠的反应器，满足日益发展的过程工业的需求具有十分重要的意义。
1.1反应釜的作用反应釜的主要作用是提供反应场所，并维持一定的条件，是化学反应的过程按预定的方向进行，得到合格的反应产物。
一个设计合理、性能良好的反应釜，应能满足如下要求：1、应满足化学动力学和传递过程的要求，做到反应速度快、选择性号好、转化率高、目的产品多、副产物少；2、应能及时有效的输入或输出热量，维持系统的热量平衡，使反应过程在适宜的温度下进行；3、应有足够的机械强度和耐蚀能力，满足反应过程对压力的要求，保证设备经久耐用，生产安全可靠；4、应做到制造容易、安装检修方便，操作调解灵活，生产周期长。
1.2反应釜的分类反应釜一般可根据用途、操作方式、结构等进行分类。
例如：根据用途可把反应釜分为催化裂化反应器、加氢裂化反应器、催化重整反应器、氨合成塔、管式反应炉、氯乙烯聚合釜等。
根据操作方式又可把反应釜分为连续式操作反应釜、间歇式操作反应釜和半间歇式操作反应釜等。
最常见的是按反应釜的结构分类，可分为釜式反应器、管式反应器、塔式反应器、固定床反应器、流化床反应器等。
1、釜式反应器釜式反应器也称搅拌釜式、槽式、锅式反应器。
主要由壳体、搅拌器和传热部件等组成。
具有投资少、投产快、操作灵活方便等特点。
2、管式反应器管式反应器一般是由多根细管串联或并联而构成的一种反应器。
其机构特点是反应器的长度和直径之比较大，一般可达50-100.。
常用的有直管式、U形管式、旁管式和多管式几种形式。
管式反应器的主要特点是反应物浓度和反应速度只与管长有关，而不随时间变化。
反应物的反应速度快，在管内的流速高，适用于大型化、连续化得生产过程，生产效率高。

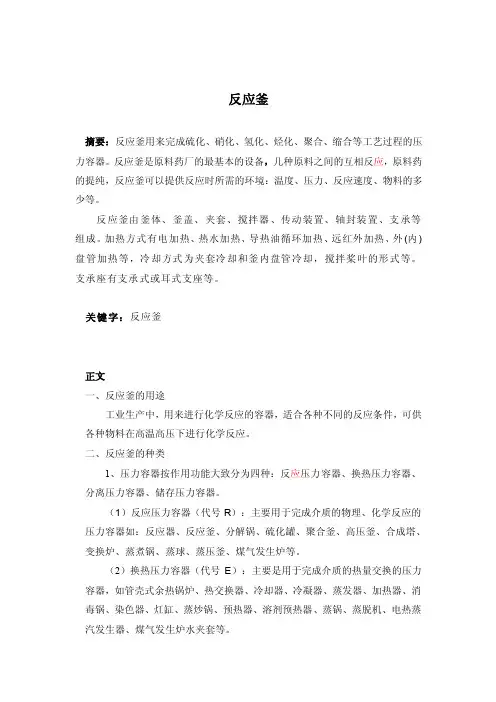

反应釜摘要：反应釜用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器。
反应釜是原料药厂的最基本的设备，几种原料之间的互相反应，原料药的提纯，反应釜可以提供反应时所需的环境：温度、压力、反应速度、物料的多少等。
反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。
加热方式有电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等，冷却方式为夹套冷却和釜内盘管冷却，搅拌桨叶的形式等。
支承座有支承式或耳式支座等。
关键字：反应釜正文一、反应釜的用途工业生产中，用来进行化学反应的容器，适合各种不同的反应条件，可供各种物料在高温高压下进行化学反应。
二、反应釜的种类1、压力容器按作用功能大致分为四种：反应压力容器、换热压力容器、分离压力容器、储存压力容器。
（1）反应压力容器（代号R）：主要用于完成介质的物理、化学反应的压力容器如：反应器、反应釜、分解锅、硫化罐、聚合釜、高压釜、合成塔、变换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉等。
（2）换热压力容器（代号E）：主要是用于完成介质的热量交换的压力容器，如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器、加热器、消毒锅、染色器、灴缸、蒸炒锅、预热器、溶剂预热器、蒸锅、蒸脱机、电热蒸汽发生器、煤气发生炉水夹套等。
（3）分离压力容器（代号S）：主要是用于完成介质的流体压力平稳缓冲和气体净化分离的压力容器，如分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等。
（4）储存压力容器（代号C，其中球罐代号B）：主要用于储存、盛装气体、液体、液化气体等介质的压力容器，如各种形式的储罐。
在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。
2、按压力等级分类：压力容器可分为内压容器与外压容器。
内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压(代号L)容器0.1 MPa≤p＜1.6 MPa;中压(代号M)容器1.6 MPa≤p＜10.0 MPa;高压(代号H)容器10 MPa≤p＜100 MPa;超高压(代号U)容器p≥100MPa。

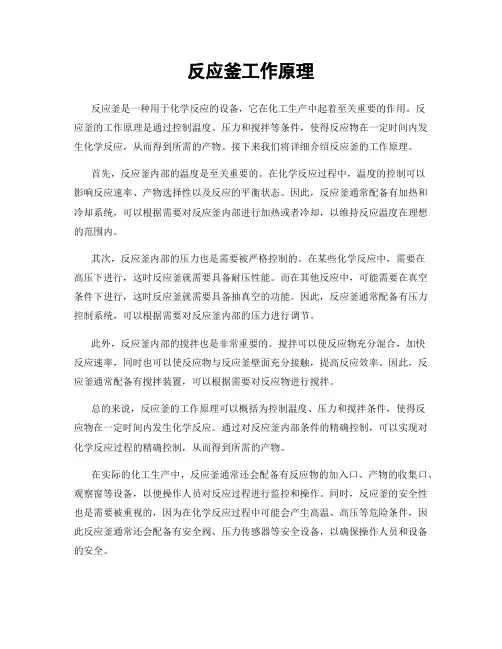

反应釜工作原理反应釜是一种用于化学反应的设备，它在化工生产中起着至关重要的作用。
反应釜的工作原理是通过控制温度、压力和搅拌等条件，使得反应物在一定时间内发生化学反应，从而得到所需的产物。
接下来我们将详细介绍反应釜的工作原理。
首先，反应釜内部的温度是至关重要的。
在化学反应过程中，温度的控制可以影响反应速率、产物选择性以及反应的平衡状态。
因此，反应釜通常配备有加热和冷却系统，可以根据需要对反应釜内部进行加热或者冷却，以维持反应温度在理想的范围内。
其次，反应釜内部的压力也是需要被严格控制的。
在某些化学反应中，需要在高压下进行，这时反应釜就需要具备耐压性能。
而在其他反应中，可能需要在真空条件下进行，这时反应釜就需要具备抽真空的功能。
因此，反应釜通常配备有压力控制系统，可以根据需要对反应釜内部的压力进行调节。
此外，反应釜内部的搅拌也是非常重要的。
搅拌可以使反应物充分混合，加快反应速率，同时也可以使反应物与反应釜壁面充分接触，提高反应效率。
因此，反应釜通常配备有搅拌装置，可以根据需要对反应物进行搅拌。
总的来说，反应釜的工作原理可以概括为控制温度、压力和搅拌条件，使得反应物在一定时间内发生化学反应。
通过对反应釜内部条件的精确控制，可以实现对化学反应过程的精确控制，从而得到所需的产物。
在实际的化工生产中，反应釜通常还会配备有反应物的加入口、产物的收集口、观察窗等设备，以便操作人员对反应过程进行监控和操作。
同时，反应釜的安全性也是需要被重视的，因为在化学反应过程中可能会产生高温、高压等危险条件，因此反应釜通常还会配备有安全阀、压力传感器等安全设备，以确保操作人员和设备的安全。
总之，反应釜是化工生产中不可或缺的设备，它的工作原理是通过精确控制温度、压力和搅拌条件，使得反应物在一定时间内发生化学反应，从而得到所需的产物。
反应釜在化工生产中有着广泛的应用，对于提高生产效率、保证产品质量具有重要意义。
反应釜研究综述 摘要：随着科技和经济的发展，高分子聚合物在各个领域得到了十分广泛的应用，同时也对聚合物的产品质量和生产过程自动化提出了更高的要求。目前聚合物生产中的聚合反应主要是在间歇式反应釜中进行，约占总聚合装置的90。在生产中影响聚合反应的参数(如温度、压力、流量、速度等)，最重要的是反应器的温度控制，其控制品质直接影响产品质量和产量。 关键词：反应釜 高分子聚合物 温度 Abstract With the development of science and technology and economics, the molecular polymer is of great use for every field. At the same time, high need for to fulfil higher production quality requirements and automatization of polymerization process. At present, the polymerization of polymer is largely by batch chemical reactor, account for 90%.Of all the parameters(such as temperature, pressure, flux, speed) of to have influence on the polymerization in production run, temperature is the most important parameter, deciding on the quality and output rate. Key wards： dissertation the molecular polymer temperature
引言
反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。 间歇式反应釜是化工生产中重要的设备之一，通常是用于生产低产量、高价值的产品的重要生产方式之一。间歇反应器在操作上具备灵活性。譬如产品的移出、原料的加入，及反应物料在设备内的停留时间等均随意变化，这些都是连续反应所无法比拟的。间歇反应器对于生产价值高的产品风险小，如果一旦某一步骤加工失败，只损失少量的原料或半成品。另外，易于工程放大是间歇反应器的突出优点之一，不需要逐级放大就可迅速将实验成果转化为生产力。反应物料一次性由进料口，按一定配比加入，物料的体积一般为反应器几何容积的1/2^-2/3。然后开动搅拌器，使整个釜内浓度和温度保持均匀。夹套通过加热或冷却载体，控制料液温度使之在指定的范围之内。当反应达到预定的转化率后，将物料放出。并将反应器清洗干净，完成一个生产周期，准备下批物料的生产。这种反应器的生产是分批进行。 一、反应釜的用途： 反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，例如反应器、反应锅、分解锅、聚合釜等；材质一般有碳锰钢、不锈钢、锆、镍基合金及其它复合材料。 二、反应釜的材料： 反应釜材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔）合金及其它复合材料。反应釜可采用SUS304、SUS316L等不锈钢材料制造。搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可采用摆线针轮减速机、无级变速减速机或变频调速等，可满足各种物料的特殊反应要求。密封装置可采用机械密封、填料密封等密封结构。加热、冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。可根据用户工艺要求进行设计、制造。 三、反应釜的结构： 反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。搅拌形式一般有锚式、桨式、涡轮式、推进式或框式等，搅拌装置在高径比较大时，可用多层搅拌桨叶，也可根据用户的要求任意选配。并在釜壁外设置夹套，或在器内设置换热面，也可通过外循环进行换热。加热方式有电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等，冷却方式为夹套冷却和釜内盘管冷却，搅拌桨叶的形式等。支承座有支承式或耳式支座等。转速超过160转以上宜使用齿轮减速机.开孔数量、规格或其它要求可根据用户要求设计、制作。 四、间歇式反应釜的研究 刘学君 研究的主要是间歇式反应釜温度控制系统。她比较全面的分析了间歇式反应釜温度变化的特点以及控制难点，总结当前温度控制系统精度差的根本原因。在此基础上，基于递推最小二乘方法和广义预测控制原理，在北京亚控公司的组太王软件平台上，设计了一套简单实用的解决方案，在升温阶段采用PID控制;在60--70℃时的制冷加热切换阶段，采用预测控制，以解决严重非线性带来的振荡。 张博 研究的是根据辽宁省工业装备先进控制系统重点实验室间歇反应釜的工艺流程和控制要求，设计了一套由工控机、PLC、工业控制网络等硬件构成的间歇反应过程分散控制系统，利用S7-300PLC实现数据采集处理、控制算法应用;利用工控机上运行的WinCC实现过程监控和操作管理，参数优化等，在此基础上采用了适于本套设备的双输入单输出的潜遗传变论域模糊控制算法，并对反应釜温度进行控制。实验选取了收缩因子的形式和参数，通过对反应釜温度控制的实际运行验证了该算法的有效性。 周晓燕 是对反应釜的传热特性进行了分析，给出了冷剂流量对反应釜内温度的传递函数，设计了按偏差分档控制的智能控制系统。在控制方法上，采用了基于规则修改的自适应模糊控制和不完全微分PID控制算法相结合的方法，并给出了详细的分析步骤和控制算法。在此基础上，设计了基于MCS-51系列单片机的智能控制器，采用了目前流行的串行总线—I2C总线和单线总线，构成了多点温度测量系统，并设计了相应的单片机接口电路和软件程序。通过控制执行器及反应釜状态参数达到了对反应釜内温度及其梯度的控制。 刘学君 主要是研究反应釜温度控制系统。比较全面的分析了反应釜温度变化的特点以及控制难点，总结当前温度控制系统精度差的根本原因。在此基础上，提出了改进Smith预估算法一积分分离分段式抗饱和PID位置控制算法，降低了超调量，大幅减小了静态误差，较好的解决了反应釜温度控制的难题。 乔杰 全面的分析了反应釜温度变化的特点以及控制难点，在对反应釜夹套加热系统的传热原理系统分析的基础上，根据热量平衡原理和反应釜的热量传递关系，采用机理建模和阶跃响应曲线方法建立了釜内温度的数学模型，并利用实验数据和理论分析验证了模型的有效性。 陈碧凤 提出剖分式机械密封设计方案以反应釜旋转轴密封为对象，运用机械密封相关理论分析密封机理及性能，并针对实际工业生产中的氯化反应釜用剖分式机械密封进行研究设计，建模分析。 李柱作 在对间歇反应釜夹套加热系统进行了研究和分析后，确定其过程特性测试方案，按照此方案做了相关的实验，通过对实验的数据进行分析与处理后，得到对象模型基本参数，从而为下一步使用实验室间歇反应釜装置模拟某些化学反应过程的控制和优化设计提供了参考和依据。 针对间歇反应釜夹套加热系统大滞后、大惯性、非线性的特点，结合实际控制要求，将Fuzzy-PID复合控制策略应用于间歇式反应釜夹套加热系统的温度控制回路，在上位机WinCC监控平台的全局脚本VBScrip。编辑器中，编程实现了此控制策略，通过间歇反应釜夹套加热系统温度控制的实际运行结果可以看出:所提出的控制方案有效。 滕少龙 同样针对辽宁省工业装备先进控制系统重点实验室间歇反应釜对象的卜艺特点，设计了一套由工控机、PLC、工业控制网络等硬件构成的间歇反应过程先进拧制系统，实现了非自衡动态矩阵控制方法在反应釜实验装置上的成功应用。在系统结构卜采用分层控制的思想:基本控制级由S7-300PLC实现，操作管理级由运行在上位工控机中的RSView32实现。通过对上位机软件RSView32二次开发，实现了针对间歇反应釜的先进控制理论应用的可视化仿真;开发了动态矩阵先进控制软件包，并将其嵌入到RSView32的Visual Basic编辑器中，通过对反应釜温度控制的实际运行，证明了该算法的有效性;开发了集先进控制理论仿真研究与实际应用相结合的集成管理和实验研究平台，可以实现仿真，控制，算法验证，数据库管理，远程监控等功能，并11丁将反应釜与实验室中其它分散的四套综合自动化装置构成一个分布式监控系统。 尚启英 从研究间歇式反应釜釜内温度控制出发，对于采用串级控制方式控制反应釜的釜内温度在主传感器失效的情况下，对其进行了深入的故障诊断及容错控制的研究，主要进行了以下几方面的研究工作。 1)进行了利用人工神经网络建立反应釜控制回路的故障诊断系统的研究，采用了复合模糊神经网络技术建立了反应釜的故障诊断系统。 2)提出了一种基于辅助模型的最小二乘算法，对反应釜进行数学建模研究。 3)利用所得的数学模型采用信号重构的方式设计了对象反应釜在控制系统主传感器失效时控制重构的容错控制方案。 彭桂芳 从研究间歇式反应釜釜内温度控制出发，对于采用串级控制方式控制反应釜的釜内温度在主传感器失效的情况下，对其进行了深入的容错控制的研究。 首先，论文系统的介绍了模型辨识的方法，并提出了利用单变量影响关系的线性叠加确定数学模型结构，采用最小二乘法辨识模型参数的建立复杂系统数学模型方法。论文根据对象反应釜的特点，选取了反应釜的夹套温度，冷却水温度和冷却水流量作为输入，釜内温度作为输出，结合曲线拟合和最小二乘法建立了开环状态下反应釜釜内温度系统的三输入单输出代数模型。并且为了对比仿真的需要，利用两阶段随机梯度算法在闭环系统辨识过程中根据实验室提取数据辨识了被控对象(反应釜)的特性。
