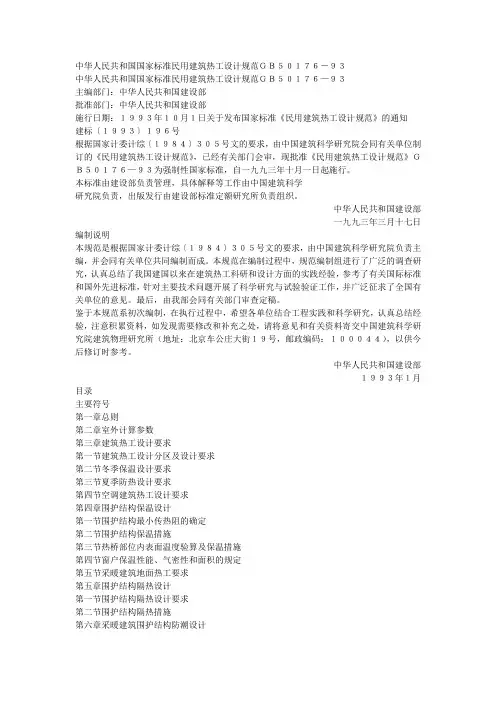

中华人民共和国国家标准民用建筑热工设计规范ＧＢ５０１７６－９３
中华人民共和国国家标准民用建筑热工设计规范ＧＢ５０１７６—９３
主编部门：中华人民共和国建设部
批准部门：中华人民共和国建设部
施行日期：１９９３年１０月１日关于发布国家标准《民用建筑热工设计规范》的通知
建标〔１９９３〕１９６号
根据国家计委计综〔１９８４〕３０５号文的要求，由中国建筑科学研究院会同有关单位制订的《民用建筑热工设计规范》，已经有关部门会审，现批准《民用建筑热工设计规范》ＧＢ５０１７６—９３为强制性国家标准，自一九九三年十月一日起施行。
本标准由建设部负责管理，具体解释等工作由中国建筑科学
研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
一九九三年三月十七日
编制说明
本规范是根据国家计委计综〔１９８４〕３０５号文的要求，由中国建筑科学研究院负责主编，并会同有关单位共同编制而成。本规范在编制过程中，规范编制组进行了广泛的调查研究，认真总结了我国建国以来在建筑热工科研和设计方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。最后，由我部会同有关部门审查定稿。
鉴于本规范系初次编制，在执行过程中，希望各单位结合工程实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄交中国建筑科学研究院建筑物理研究所（地址：北京车公庄大街１９号，邮政编码：１０００４４），以供今后修订时参考。
中华人民共和国建设部
１９９３年１月
目录
主要符号
第一章总则
第二章室外计算参数
第三章建筑热工设计要求
第一节建筑热工设计分区及设计要求
第二节冬季保温设计要求
第三节夏季防热设计要求
第四节空调建筑热工设计要求
第四章围护结构保温设计
第一节围护结构最小传热阻的确定
第二节围护结构保温措施
第三节热桥部位内表面温度验算及保温措施
..
;.. 《民用建筑设计通则》（GB50352－2005）的建筑气候分区
分区名称 热工分区名称 气候主要指标 建筑基本要求
Ⅰ ⅠA
ⅠB
ⅠC
ⅠD 严寒地区 1月平均气温≤－10℃，
7月平均气温≤25℃，
7月平均相对湿度≥50% 1． 建筑物必须满足冬季保温、防寒、防冻等要求
2．ⅠAⅠB区应防止冻土，积雪对建筑的危害
3．ⅠBⅠCⅠD的西部，建筑物应防雹、防风沙
Ⅱ ⅡA
ⅡB 寒冷地区 1月平均气温－10～0℃，
7月平均气温18～25℃ 1．建筑物必须满足冬季保温、防寒、防冻等要求，夏季部分地区应兼顾防热
2．ⅡA区建筑物应防热、防潮、防暴风雨，沿海地带应防盐雾侵蚀
Ⅲ ⅢA
ⅢB
ⅢC 夏热冬冷地区 1月平均气温0～10℃，
7月平均气温25～30℃ 1．建筑物必须满足夏季防热、遮阳、通风降温的要求，冬季应兼顾防寒
2． 建筑物应防雨、防潮、防洪、防雷电
3． ⅢA区应防台风、暴雨袭击及盐雾侵蚀
Ⅳ ⅣA
ⅣB 夏热冬暖地区 1月平均气温＞10℃，
7月平均气温25～29℃ 1．建筑物必须满足夏季防热、通风、防雨要求
2． 建筑物应防暴雨、防潮、防洪、防雷电
3．ⅣA区应防台风、暴雨袭击及盐雾侵蚀
Ⅴ ⅤA
ⅤB 温和地区 7月平均气温18～25℃，
1月平均气温0～13℃ 1．建筑物应满足防雨和通风要求
2．ⅤA区建筑物应注意防台风、暴雨袭击，ⅤB区应特别注意防雷电
Ⅵ ⅥA
ⅥB 严寒地区 7月平均气温＜18℃，
1月平均气温0～22℃ 1．热工应符合严寒和寒冷地区相关要求
2．ⅥA、ⅥB区应防冻土对建筑物地基及地下管道的影响，并应特别注意防风沙
3．ⅥC区的东部，建筑物应防雷电 ⅥC 寒冷地区
Ⅶ ⅦA
ⅦB
ⅦC 严寒地区 7月平均气温≥18℃，
1月平均气温－5～－20℃，
7月平均相对湿度＜50% 1．热工应符合严寒和寒冷地区相关要求
2．除ⅦD区外，应防冻土对建筑物地基及地下管道的危害
建筑遮阳的几种方式
在最近所做的夏热冬暖地区外窗遮阳对建筑能耗影响的模拟中发现，当外窗综合遮阳系数从0.9降低到0.3时，该建筑制冷能耗降低了整整30％！可见，夏热地区，阳光透过窗口的辐射是夏季得热的罪魁祸首，阻断这一热源应当成为建筑防热的工作重点。 在夏热地区，遮阳对降低建筑能耗，提高室内居住舒适性有显著的效果。建筑遮阳的种类有：窗口遮阳、屋面遮阳、墙面遮阳、绿化遮阳等形式。在这几组遮阳措施中，窗口是无疑是最重要的。接下来，我会重点介绍针对窗口的遮阳：
1.针对屋面的遮阳
通过屋顶构件进行屋面遮阳，能有效遮挡太阳对屋面的直接辐射，同时也能结合立面造型，创造有性格的建筑形象。
（1）屋顶构架遮阳
（2）屋顶花园
2.针对窗口的遮阳
（1）固定窗口外遮阳 固定外遮阳有水平遮阳、垂直遮阳、挡板遮阳三种基本形式。 A．水平遮阳。能够遮挡从窗口上方射来的阳光。适用于南向外窗。 B．垂直遮阳。能够遮挡从窗口两侧射来的阳光。 C．挡板遮阳。能够遮挡平射到窗口的阳光。适用于接近于东西向外窗。 实际中可以单独选用或者进行组合，常见的还有综合遮阳、固定百叶遮阳、花格遮阳等。
（2）活动窗口外遮阳 固定遮阳不可避免的会带来与采光、自然通风、冬季采暖、视野等方面的矛盾。活动遮阳可以根据使用者根据环境变化和个人喜欢，自由的控制遮阳系统的工作状况。 形式：遮阳卷帘、活动百叶遮阳、遮阳篷、遮阳纱幕等。 A．遮阳卷帘。 窗外遮阳卷帘是一种有效的遮阳措施，适用于各个朝向的窗户。当卷帘完全放下的时候，能够遮挡住几乎所有的太阳辐射，这时候进入外窗的热量只有卷帘吸收的太阳辐射能量向内传递的部分。这时候，如果采用导热系数小的玻璃，则进入窗户的太阳热量非常少。此外也可以适当拉开遮阳卷帘与窗户玻璃之间的距离，利用自然通风带走卷帘上的热量，也能有效的减少卷帘上的热量向室内传递。 B．活动百叶遮阳。 有升降式百叶帘和百叶护窗等形式。百叶帘既可以升降，也可以调节角度，在遮阳和采光，通风之间达到了平衡，因而在办公楼宇及民用住宅上得到了很大的应用。根据材料的不同，分为铝百叶帘、木百叶帘和塑料百叶帘。百叶护窗的功能类似于外卷帘，在构造上更为简单，一般为推拉的形式或者外开的形式，在国外得到大量的应用。 C．遮阳蓬。 遮阳蓬太常见了，到处有，就是各自安装太显杂乱。 D．遮阳纱幕。 遮阳纱幕既能遮挡阳光辐射，又能根据材料选择控制可见光的进入量，防止紫外线，并能避免眩光的干扰，是一种适合于炎热地区的外遮阳方式。纱幕的材料主要是玻璃纤维。具有耐火防腐，坚固耐久。
防热桥措施
1. 什么是热桥
热桥是建筑结构中导热性能较差的区域，其中的热量传递比周围区域更快，导致能量损失和温度不均匀。这些热桥一般位于建筑的墙角、窗框、地板与墙面交接等地方。
热桥的存在导致建筑中冷热交替的问题，冬季时，热桥部位易受冷空气侵入，形成冷凝水或霜冻，从而导致雨淋或渗漏；夏季时，热桥部位传导热量进入室内，增加空调负荷，影响室内舒适度。
2. 防热桥措施的重要性
由于热桥会导致能量损失和温度不均匀，对建筑的能效和舒适度造成不利影响。因此，采取有效的防热桥措施对于提高建筑的能效和舒适度非常重要。
防热桥措施可以减少能源浪费、降低环境负荷、提升室内舒适度，并能延长建筑的使用寿命。不仅如此，采取有效的防热桥措施还可以提高建筑的整体价值，在建筑设计和施工中起到了不可忽视的作用。
3. 防热桥措施的分类
防热桥措施可以分为两类：构造性防热桥措施和非构造性防热桥措施。
3.1 构造性防热桥措施
构造性防热桥措施侧重于在建筑的结构设计和施工过程中采取措施来减少或避免热桥的产生。具体的构造性防热桥措施包括：
• 合理安排门窗的位置和开启方向，避免冷热空气直接接触；
• 在窗框外设置断桥，降低窗框传热；
• 使用保温性能好的建筑材料，如保温板、保温砖等；
• 避免使用金属连接件，使用断热性能好的连接件；
• 牢固密封建筑结构，避免空气渗漏；
• 加强接缝处理，避免热量的绕流。
3.2 非构造性防热桥措施
非构造性防热桥措施主要是通过在热桥位置添加额外的保温材料或断热材料，来减少热桥带来的能量损失。具体的非构造性防热桥措施包括：
• 在建筑的外墙、窗户周围等位置添加隔热层； • 在屋顶、地板等位置添加保温材料；
• 在冷桥部位使用断热板覆盖，减少热量传导；
• 在热桥位置增加隔热材料，如隔热棉、保温膜等。
4. 防热桥措施的应用
防热桥措施的应用范围广泛，不仅适用于住宅建筑，也适用于商业建筑、工业建筑等各类建筑类型。合理选择并应用防热桥措施可以提高建筑的能效、减少能源消耗。
